Испытание на изгиб вокруг оправки: суть и стандарты
Испытание на изгиб - это метод контроля, когда тонкий металлический образец с нанесенным покрытием загибают вокруг цилиндрического или конического стержня и проверяют, появились ли трещины или отслоения.
Подход показывает, может ли материал адгезии выдержать деформацию подложки без разрушения.
Основные стандарты: - ГОСТ 6806-2024 / ISO 1519 - испытание на изгиб на цилиндрическом стержне; методика стандартизирована для отечественного и международного применения. - DIN EN ISO 6860 - альтернативный метод с конической оправкой, который позволяет ускорить оценку гибкости, так как диаметр растет плавно. - ASTM D522 - американский аналог испытания на гибкость покрытий при изгибе.

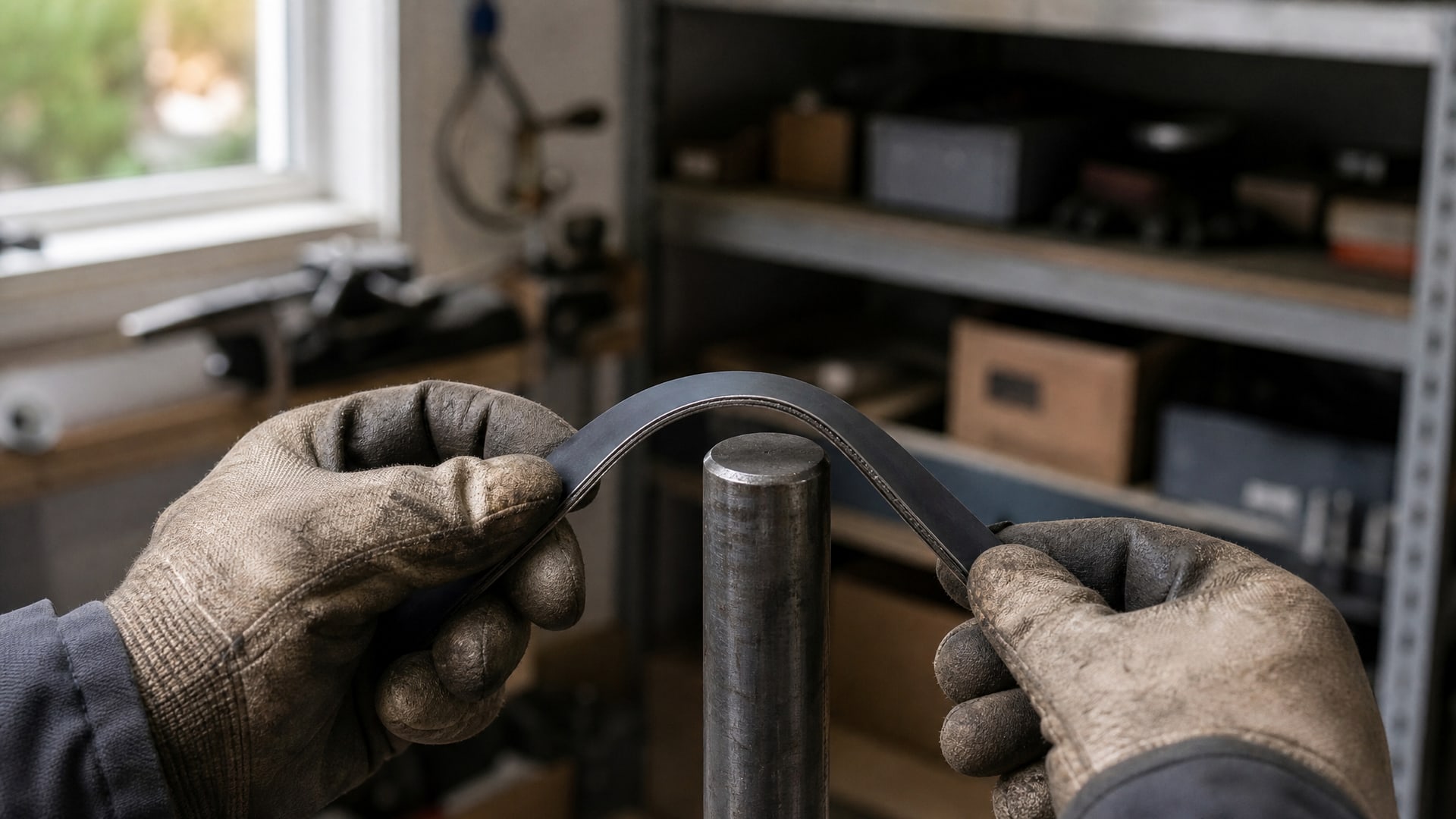

Как проводится тест по ГОСТ 6806-2024: Образец из тонкого металла (обычно жесть 0,25–0,32 мм или алюминий 0,25–0,30 мм) с нанесенным твердосмазочным покрытием изгибается на 180 градусов вокруг стержня за время 1–2 секунды. Покрытие располагается снаружи изгиба - в зоне максимального растяжения. Эксперт затем осматривает образец в лупу кратностью 2,5–4× и фиксирует наличие или отсутствие видимых дефектов.

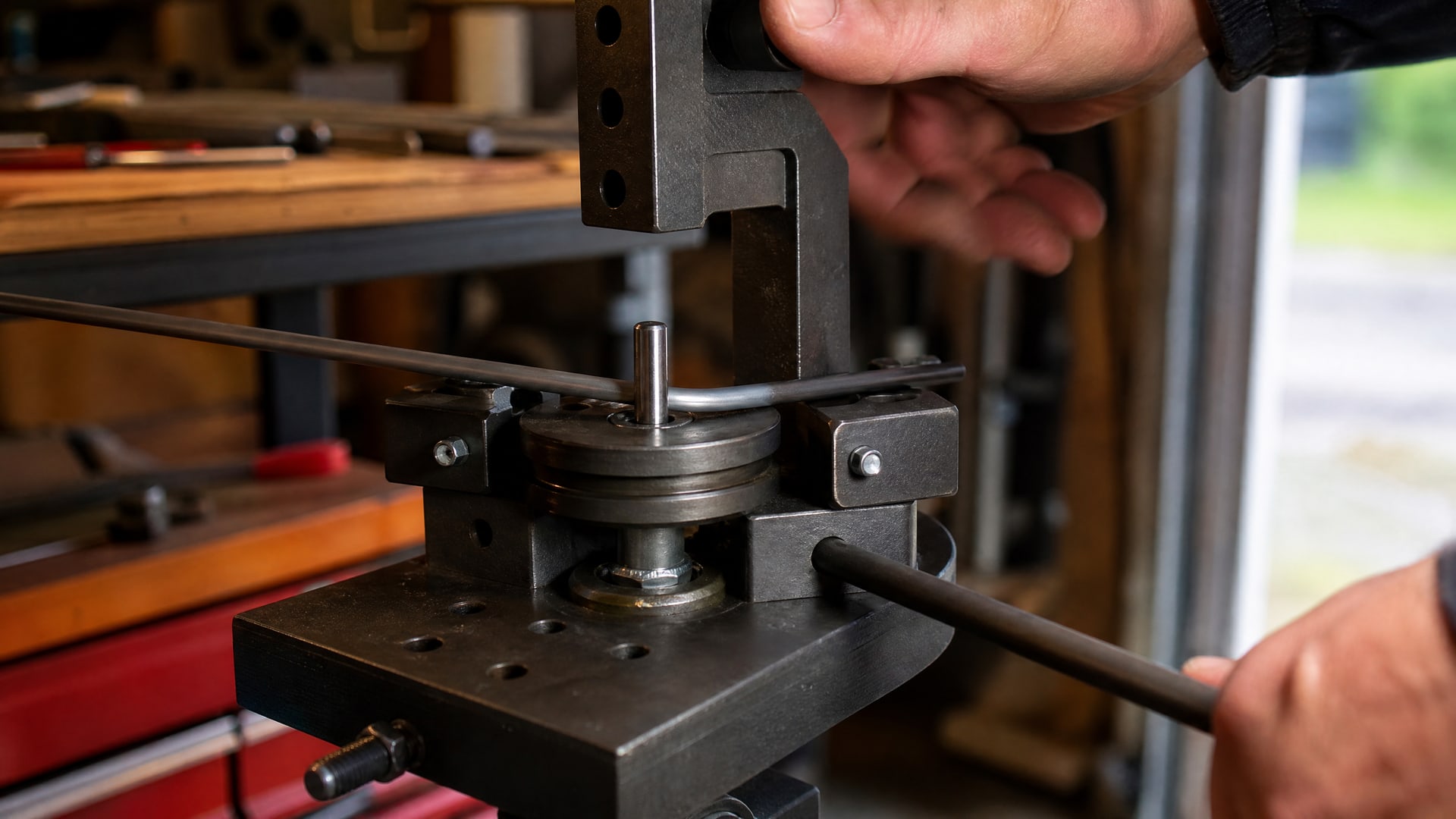

Стандартный набор диаметров стержней включает размеры: 20, 16, 15, 12, 10, 8, 6, 5, 4, 3, 2 и 1 мм. Тест начинают с большего диаметра и переходят на меньший, пока не обнаружат первый дефект. Результатом испытания является минимальный диаметр стержня, при котором покрытие выдержало 180-градусный изгиб без видимых трещин и отслоений. Эта цифра характеризует гибкость и адгезию материала одновременно.
Различие между гибкостью и адгезией: почему обе проверки нужны
Адгезия - это прочность сцепления покрытия с подложкой; ее часто путают с гибкостью, хотя это разные свойства.
Покрытие может крепко держаться на поверхности при статическом испытании на отрыв, но потрескаться и отслоиться при динамической деформации.

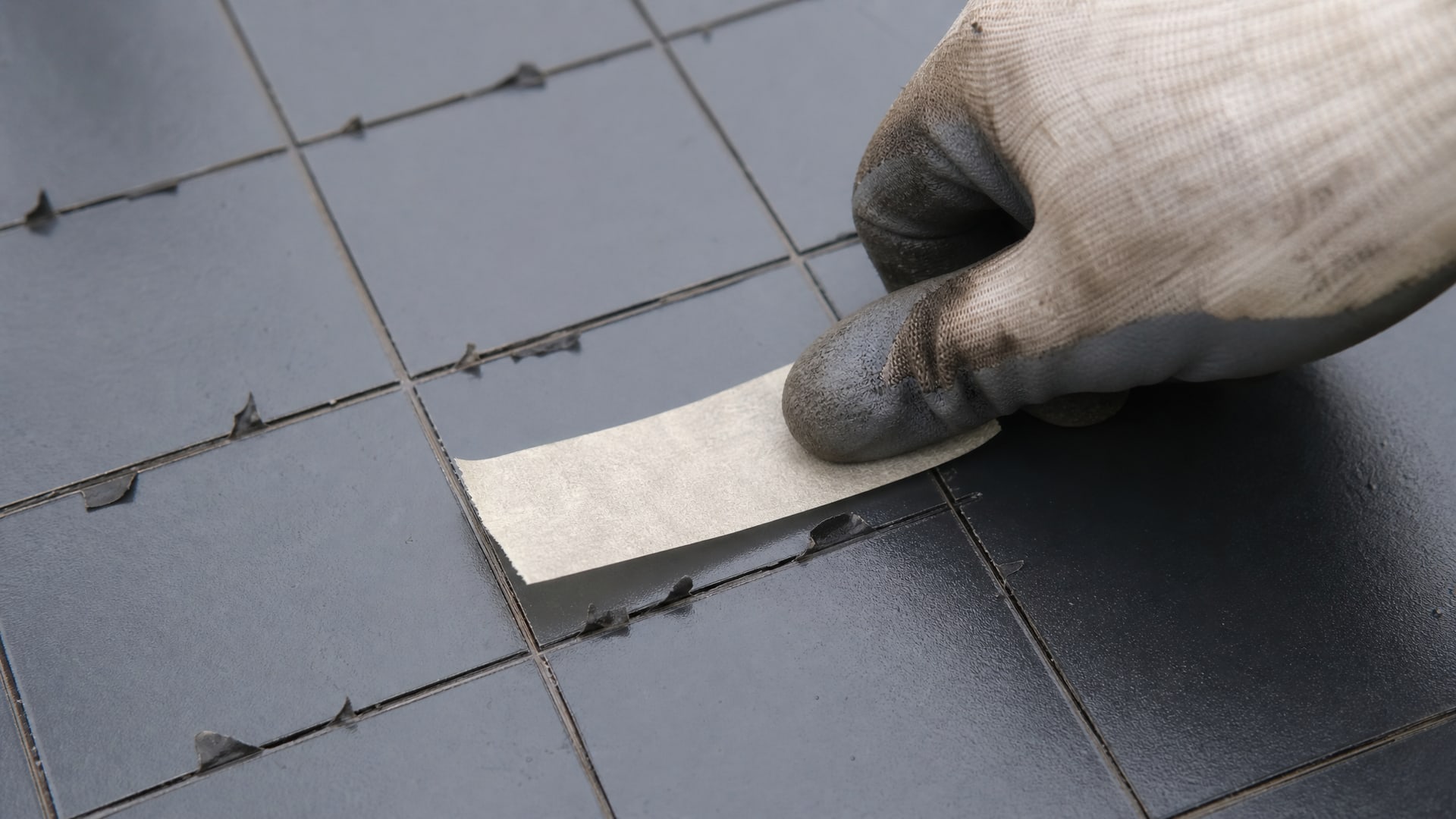

Методы проверки адгезии: - Решетчатый надрез - делают надрезы сеткой, затем визуально оценивают, не отслаивается ли покрытие вдоль линий. Это быстрый сравнительный контроль и наиболее распространенный способ. - Отрыв - специальный датчик отрывает покрытие от подложки перпендикулярно поверхности; результат измеряется в МПа или Н/см и дает числовое значение прочности. - Изгиб - именно тот тест, который описан выше; он показывает адгезию при деформации, а не при статическом нагружении. - Удар - молоточек падает на покрытие; оценивается способность материала держаться без отслоений после удара.
Для деталей, испытывающих периодический или постоянный изгиб, недостаточно одного теста на отрыв. Например, рессора, втулка скольжения или тонкостенная обойма должны выдержать многократное сгибание. Стандартизованный метод изгиба вокруг оправки выявляет слабые места раньше, чем они проявятся в эксплуатации.
Адгезия при деформации: методика проверки и критерии приема
Когда речь идет о твердосмазочном покрытии для деталей, подверженных деформации, акцент смещается с исходной прочности сцепления на стойкость адгезии при изменении геометрии подложки.
ГОСТ 9.302-88 предусматривает методы контроля адгезии, включая проверку после выдержки в среде (например, 1000 часов в воде при циклических нагрузках).
Критерии приема при испытании на изгиб: - Видимых трещин на покрытии не должно быть. - Отслоения от подложки должны отсутствовать или быть минимальными (в зависимости от спецификации изделия). - При использовании конической оправки (DIN EN ISO 6860) дополнительно проверяют отсутствие волнообразных складок, которые указывают на потерю связи.
Функциональные испытания: Для циклически нагруженных деталей рекомендуется дополнять лабораторный тест на оправке функциональным испытанием на реальном узле или на специализированном стенде, имитирующем эксплуатацию. Это может быть испытание втулки скольжения на автомобильной подвеске или проверка гибкого вала под вращением с одновременной боковой нагрузкой. Такие тесты показывают, как покрытие ведет себя при циклических и комбинированных нагрузках.
Выбор метода испытания в зависимости от задачи
Выбор между изгибом, отрывом, решетчатым надрезом и ударом зависит от того, что именно нужно проверить и какие ресурсы есть в распоряжении.
Когда выбирать изгиб вокруг оправки: Этот метод необходим, если деталь в эксплуатации испытывает изгибающую нагрузку или деформацию. Тонкостенные валы, рессоры, пружины, направляющие скольжения - для всех них критична гибкость покрытия. Испытание вокруг оправки показывает, при каком минимальном радиусе появляются дефекты, и это напрямую переводится в критерий приемки или отбраковки партии.
На производствах, где работают с гибкими деталями и антифрикционными твердосмазочными покрытиями, прижилась практика нанесения материалов с предварительно подтвержденной гибкостью. MODENGY 1001 - один из примеров покрытия, которое проходит испытание на изгиб вокруг стержней диаметром до 2–3 мм без видимых трещин, что подтверждает его применимость для гибких узлов.
Когда достаточно решетчатого надреза: Для быстрого входного контроля партии смазочного материала или для сравнения характеристик разных смазок между собой подходит решетчатый надрез. Тест занимает минуты, и результат ясен сразу: видна адгезия или нет. Однако этот метод не дает информации о гибкости.
Когда применять отрыв: Если нужна точная числовая оценка прочности сцепления в МПа или Н/см для включения в паспорт качества или в расчетный формуляр конструкции - используют испытание на отрыв. Результат можно записать и сравнивать между партиями с высокой точностью.
Интерпретация результатов: от минимального диаметра к практическому применению
После испытания на изгиб вокруг оправки получают число - минимальный диаметр стержня в миллиметрах.
Эта цифра переводится в практический результат.
Пример интерпретации: Если твердосмазочное покрытие выдерживает изгиб на стержне диаметром 3 мм без трещин, но при диаметре 2 мм появляются видимые разломы, то результат фиксируется как «гибкость: 3 мм». Это означает, что деталь, гнущаяся с радиусом менее 1,5 мм (полдиаметра), может повредить покрытие.
Инженер-конструктор использует эту информацию, чтобы оценить, подходит ли данное покрытие для его узла. Если, например, рессора при максимальном прогибе изгибается с радиусом 5 мм, то покрытие с гибкостью 3 мм считается приемлемым. Если же радиус изгиба деталей составляет 1,5 мм, нужно искать материал с лучшей гибкостью (например, 1 мм и менее).
Видимые дефекты и их значение: - Микротрещины, обнаруживаемые при увеличении 2,5–4× - сигнал о том, что адгезия недостаточна или материал утратил эластичность. - Отслоение по краям образца - указывает на потерю сцепления, возможную причину: неправильная подготовка поверхности или неполимеризованное покрытие. - Волнистость (при конической оправке) - признак того, что покрытие начинает скользить по подложке и не деформируется вместе с ней.
Контроль адгезии в производстве: стандартизация и воспроизводимость
Чтобы результаты испытания были сопоставимы между партиями и различными лабораториями, используют стандартизованные условия.
Ключевые параметры, которые нужно зафиксировать: - Диаметр и материал цилиндрического стержня (обычно стальной, хром-молибденовый). - Толщина подложки (жесть или алюминий определенного стандарта). - Скорость изгиба (1–2 секунды на 180 градусов). - Кратность лупы при осмотре (2,5–4×). - Температура и влажность в помещении (для воспроизводимости).
На производствах с централизованной системой контроля качества обычно заводят приборы для испытания на изгиб - механические или полуавтоматические. Это позволяет свести к минимуму субъективизм при оценке и гарантировать, что каждая партия покрытия проходит одинаковую проверку.
Для твердосмазочных покрытий особенно важна проверка адгезии после выдержки в рабочей среде. Если деталь будет контактировать с влагой, маслом или агрессивной средой, покрытие должно сохранять прочность сцепления не только в исходном состоянии, но и после 1000 часов экспозиции. Такие испытания указываются в техническом задании и в паспорте качества материала.
Часто задаваемые вопросы
Если покрытие прошло испытание на отрыв, значит ли это, что оно выдержит изгиб?
Нет. Адгезия при отрыве (перпендикулярная нагрузка) и адгезия при изгибе (сдвиговые и растягивающие нагрузки одновременно) - разные характеристики. Покрытие может крепко держаться под усилием отрыва, но потрескаться при деформации подложки. Для деталей, работающих под изгибом, необходимо отдельное испытание на оправке.
Что означает результат «гибкость 2 мм»?
Это означает, что при испытании вокруг стержня диаметром 2 мм видимых трещин и отслоений не обнаружено, а при диаметре 1 мм они появились. На практике такое покрытие безопасно для деталей с радиусом изгиба не менее 1 мм. Если реальная деталь гнется более резко, нужен материал с лучшей гибкостью.
Почему нельзя оценить адгезию «на глаз» без лупы?
Потому что стандартные трещины могут быть очень тонкими (10–50 микрон) и видны только при увеличении 2,5–4×. Оценка без увеличения дает субъективный результат и не признается в конструкторской документации и в паспортах качества.
Зачем нужно проверять адгезию после выдержки в воде или масле?
Потому что некоторые покрытия теряют сцепление с подложкой под действием влаги, окислителей или некоторых органических жидкостей. Если деталь работает в такой среде, испытание после 1000 часов покажет, надежно ли покрытие сохранит целостность за весь срок эксплуатации.
На какой стадии производства проводят испытание на изгиб?
Обычно на стадии приемки партии готового покрытия или на образцах, заранее подготовленных из того же состава. На действующей линии сплошной контроль экономически нецелесообразен; используют входной и периодический контроль образцов. Функциональное испытание на реальном узле проводят после сборки или на стенде перед отправкой.
Заключение
Испытания твердосмазочных покрытий на изгиб и адгезию при деформации - это не формальность, а объективный способ убедиться, что материал выдержит реальные нагрузки в узле. Стандартизованные методы (ГОСТ 6806-2024, ISO 1519) дают воспроизводимые результаты, которые можно сравнивать между партиями и поставщиками. Минимальный диаметр стержня, при котором не появляются трещины и отслоения, - это практический критерий, который инженер может напрямую применить к конструкции.
