Открытые зубчатые передачи в промышленных установках - шаровых мельницах, вращающихся печах, конвейерах - подвергаются постоянному воздействию вибрации, центробежных сил, запыленности и влажности. В таких условиях даже небольшой зазор между металлическими поверхностями приводит к микропроскальзыванию, фреттингу и ускоренному износу. Традиционные жидкие масла на открытых передачах не удерживаются: они стекают, распыляются под действием центробежной силы и теряют защитные свойства в течение часов. Твердые смазочные покрытия решают эту проблему: они образуют стойкую пленку, которая держится на зубьях даже при интенсивной вибрации и механических нагрузках, тем самым снижая износ, шум и риск отказа редуктора.
Эта статья расскажет, как выбрать, нанести и поддерживать твердое смазочное покрытие на зубчатых передачах, чтобы продлить их срок службы на 30–50% и снизить затраты на техническое обслуживание. Рекомендации адресованы инженерам, техническим специалистам и закупщикам, отвечающим за надежность передачевого оборудования.
Почему открытые зубчатые передачи требуют особого подхода к смазке
Закрытые редукторы работают в контролируемой среде, заполненной трансмиссионным маслом.

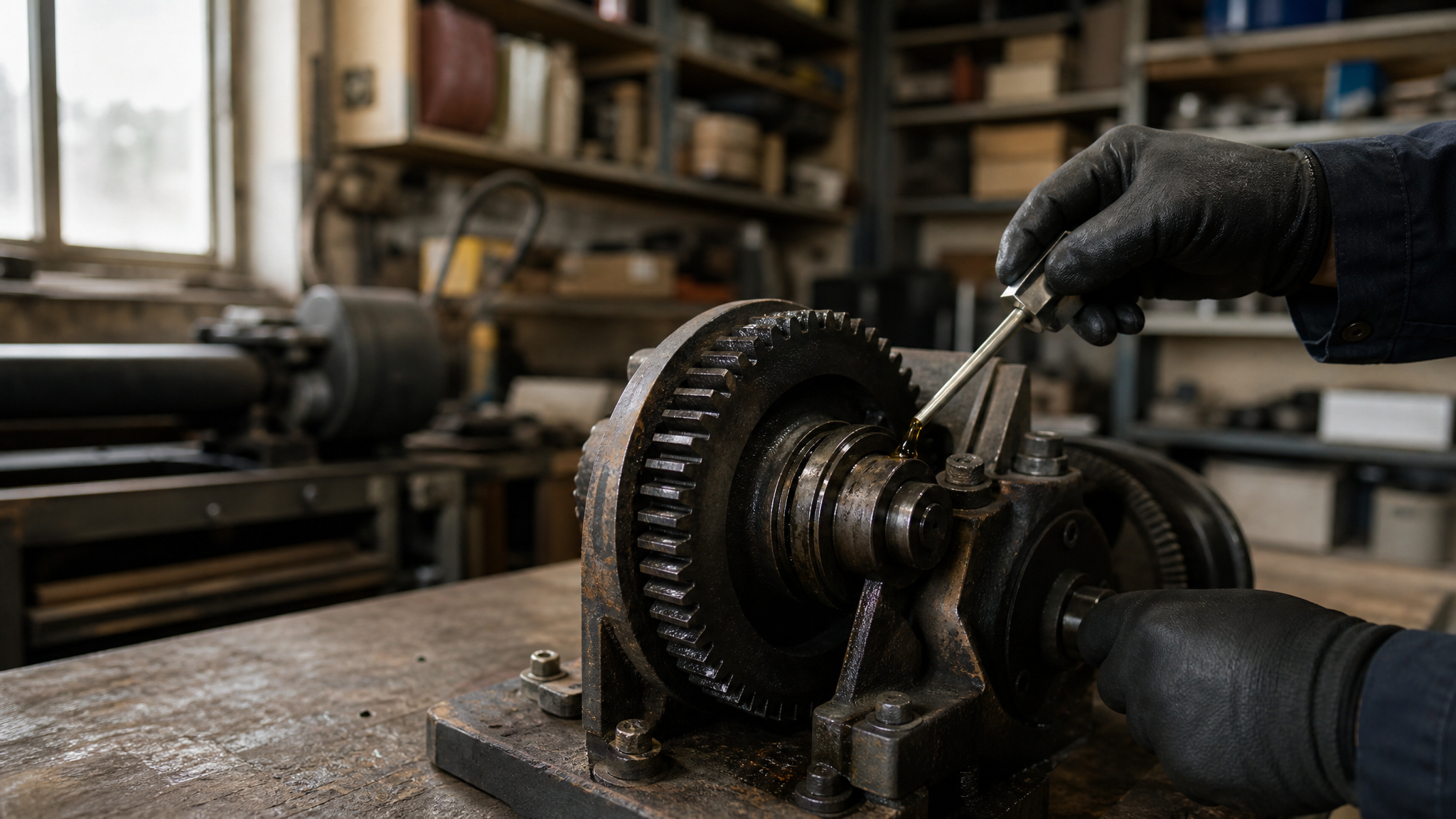

Открытые зубчатые передачи - это совсем другая история. На мельницах, печах и конвейерах зубья постоянно находятся в воздухе, соприкасаясь с частицами пыли, брызгами воды или коррозионно-активными веществами. При этом каждый оборот колеса создает центробежное ускорение, которое буквально срывает с поверхности любую жидкую смазку за 15–30 минут.
Основная задача смазки для открытых передач - снизить трение, износ и контакт металла с металлом, одновременно предотвращая отслаивание пленки под действием вибрации, ударных нагрузок и центробежного выброса. Для этого состав должен обладать высокой адгезией, то есть хорошо «прилипать» к стальной поверхности зубьев. Только при такой прилипаемости смазка сохраняет защитные свойства достаточно долго, чтобы оправдать технику нанесения и затраты на обслуживание.
ГОСТ ISO 12925-1-2013 распространяется на смазочные материалы для закрытых промышленных зубчатых передач, но не распространяется на открытые. Это означает, что для открытого зубчатого зацепления применяют отдельные, специализированные составы с иными требованиями к консистенции, вязкости базового масла и микроструктуре загустителя.
Подготовка поверхности зубчатых колес к нанесению твердого покрытия
Перед нанесением смазочного покрытия поверхность зубьев необходимо тщательно подготовить.
Ржавчина, окалина, старые остатки смазки или масла резко снижают адгезию нового слоя и приводят к его отслаиванию. Процесс подготовки включает несколько этапов.
Удаление загрязнений. Зубья очищают щеткой, ветошью или воздушной струей, чтобы избавить поверхность от крупных частиц пыли, окалины и продуктов коррозии. Если на поверхности присутствует старое масло или смазка, ее размягчают соляркой или уайт-спиритом, а затем аккуратно протирают тряпкой.
Удаление коррозии и окисления. На металлических колесах, особенно когда передача длительное время работала во влажной среде, образуется тонкий слой окиси железа. Его удаляют механическим способом - абразивной щеткой, наждачной бумагой средней зернистости (Р180–Р240) или химически, протирая поверхность слабым растворителем. Цель - получить чистый, матовый металл.
Сушка. После очистки поверхность должна быть абсолютно сухой. Влага под слоем смазочного покрытия приведет к коррозии и расслоению пленки. Сушку проводят естественным способом (на воздухе, если позволяет погода) или горячей ветошью; в некоторых случаях используют фен.
Проверка контакта. Перед нанесением убедитесь, что зубья твердого и мягкого колеса соприкасаются по линии контакта без зазоров и перекосов. Неправильное зацепление приведет к тому, что покрытие нанесется неравномерно, и часть поверхности останется незащищенной.
После этих операций поверхность готова к нанесению твердого смазочного покрытия. Промежуток между очисткой и нанесением не должен быть слишком долгим: если оставить зубья на несколько часов на воздухе, особенно во влажной среде, на металле появится тонкая пленка окиси, и адгезия снова снизится.
Нанесение твердого смазочного покрытия: методы и режимы
Выбор способа нанесения зависит от конструкции редуктора, доступности зубьев, производительности передачи и финансовых возможностей предприятия.
Существует три основных метода: ручное нанесение, автоматическое распыление и нанесение кистью.
Ручное нанесение. Это самый простой и доступный способ. Оператор подходит к работающей (или остановленной) передаче с тампоном, смоченным в густой смазке или жидком покрытии, и равномерно наносит состав на рабочие поверхности зубьев. При ручном способе периодичность составляет один раз в смену, то есть примерно каждые 8 часов. При высокой нагрузке, запыленности или влажности частоту увеличивают до двух раз в смену.
Норма расхода при ручном нанесении: для графитовых смазок -0,5–1,0 г/ч на каждый сантиметр ширины зубчатого венца; для высоковязких синтетических составов -0,3–0,5 г/ч на сантиметр. Смазку наносят тонкой пленкой, не допуская толстых слоев, которые сползают и уходят с вращением.
Автоматические системы распыления. Для высоконагруженных и ответственных редукторов (особенно на мельницах и печах) рекомендуются автоматические системы. Они подают смазку короткими импульсами, что обеспечивает равномерное покрытие и экономит расходный материал. Циклы подачи устанавливают на каждые 15–30 минут, длительность каждого импульса -5–10 секунд.
Преимущества автоматики: постоянная свежая пленка смазки, отсутствие «провалов» (периодов без защиты), меньшее время простоя оборудования. Недостаток - капитальные затраты на монтаж и наладку системы.
Нанесение кистью. Используется реже, в основном для локальной обработки зубьев после ремонта или для передач малого размера. Кистью удобно наносить жидкие или полутвердые смазочные покрытия; главное - избегать наслоений и попадания смазки на соседние детали.
При всех методах нанесения важно, чтобы смазка попадала именно на рабочие фланги зубьев - те участки, где идет активное контактное взаимодействие. Нерабочие поверхности достаточно увлажнить для защиты от коррозии.
Отверждение смазочного покрытия: температурные режимы и контроль качества
После нанесения покрытие должно отвердеть, чтобы обеспечить максимальную защиту.
Процесс отверждения зависит от типа состава и температуры окружающей среды. Здесь возникает одна из ключевых проблем: на мельницах, печах и других нагретом оборудовании температура поверхности может быть 40–60 °C и выше, что ускоряет сушку, но также может привести к неравномерному отверждению и растрескиванию пленки при перепадах температуры.
Для твердосмазочных покрытий, отверждаемых при комнатной температуре, процесс проходит медленнее (обычно 1–2 часа полного отверждения), но пленка получается более эластичной и устойчивой к вибрации. Такие составы удобны при нанесении на работающее оборудование или при необходимости быстро вернуть передачу в эксплуатацию после планового обслуживания.
Контроль качества отверждения проводится просто: если через указанное время на пальце, прижатом к покрытию, остается жирный след, то процесс не завершен. Полное отверждение означает, что пленка полностью затвердела, не размазывается и не липнет.
Для того чтобы минимизировать риск отслаивания покрытия при интенсивных ударных нагрузках, рекомендуется использовать составы, которые образуют толщину пленки 15–30 микрон. Такая толщина достаточна для защиты, но не приводит к образованию толстых, хрупких слоев, которые лопаются при вибрации.
Выбор смазки для шестеренок и зубчатых передач: ключевые критерии
Рынок предлагает множество вариантов смазочных материалов для открытых передач.
Чтобы не ошибиться при выборе, снабженцу нужно учесть несколько критериев.
Адгезия и степень удержания пленки. Это главный параметр. Проверить адгезию можно простым способом: нанести смазку на чистую вертикальную стальную пластину и оставить на ночь. Если смазка соскользнула вниз - адгезия низкая, и такой состав не подойдет для открытых передач. Хорошая смазка должна остаться на месте или сползти минимально.
Вязкость базового масла. Для открытых зубчатых передач, особенно для шаровых мельниц, рекомендуется вязкость базового масла 500–1000 сСт при 40 °C. Такое масло лучше удерживается на зубьях и создает более стойкую защитную пленку, чем легкие масла.
Тип загустителя. Для тяжелых условий эксперты рекомендуют составы на алюминий-комплексном загустителе класса консистенции NLGI 0 или 00. Такие загустители обеспечивают хорошую адгезию и стабильность при вибрации.
Защита от коррозии и окисления. На открытых передачах постоянен контакт с влагой и воздухом. Смазка должна содержать антиокислительные и антикоррозионные присадки, чтобы предотвращать ржавление стальных зубьев под слоем покрытия.
Совместимость с материалом зубьев. Для стальных передач подходит большинство составов. Если же в редукторе используются пластиковые зубчатые колеса (например, из полиацеталя или полиамида), нужна отдельная смазка для пластиковых зубчатых передач, которая не вызывает разбухания полимера и не растворяет его микроструктуру.
Твердосмазочные покрытия часто оказываются универсальнее жидких масел: они одновременно защищают металл и хорошо совместимы с пластиком, если состав разработан с учетом этого требования.
Контроль и поддержание смазочного слоя в течение эксплуатации
Нанесение смазочного покрытия - это не разовая операция.
Даже самое устойчивое твердое покрытие постепенно стирается под действием абразивных частиц, которые попадают с пылью, и под механическими нагрузками. Поэтому необходимо регулярно проверять состояние покрытия и вовремя его пополнять.
Визуальный осмотр. Раз в неделю (или после интенсивной работы) оператор должен убедиться, что на рабочих фланках зубьев присутствует видимый слой смазки. Если площадь без покрытия составляет более 20–30%, пора проводить переполнение. Светлые полоски на зубьях (зоны контакта) с тонким слоем смазки - это норма; матовая поверхность без блеска указывает на недостаток защиты.
Прибор для измерения толщины слоя. На ответственных объектах используют толщиномеры, которые измеряют толщину сухого смазочного слоя. Оптимальный диапазон -15–30 микрон. Если толщина упала ниже 10 микрон, защита ослаблена.
Интервал переполнения. При нормальных условиях (закрытые мельницы, сухая среда) полное переполнение проводят один раз в 2–4 недели. При открытых передачах в запыленной среде интервал сокращают до 1–2 недель. Перед переполнением старый слой обязательно очищают щеткой, чтобы не допустить наслоения рыхлого материала.
Для автоматических систем распыления процесс контроля упрощается: система подает смазку по расписанию, инженер лишь следит за расходом материала и работоспособностью форсунок.
Проблемы, которые могут возникнуть при несоблюдении режима обслуживания: увеличение шума редуктора (писк или стон), повышение температуры корпуса, видимый износ зубьев (загиб краев, выкрашивание), повышенная вибрация. Все эти признаки указывают на недостаток смазки и требуют немедленного вмешательства.
Практический пример: как правильно смазывать редуктор
Рассмотрим типичную ситуацию.
На шаровой мельнице установлена открытая зубчатая передача с диаметром шестерни 500 мм и шириной венца 60 мм. Передача работает 16 часов в сутки, 6 дней в неделю. Среда содержит минеральную пыль и периодически влажная (конденсат по утрам).
Шаг 1: Подготовка. Перед первым нанесением покрытия зубья тщательно очищают щеткой и тряпкой, смоченной в растворителе. Поверхность высушивают, проверяют геометрию зацепления.
Шаг 2: Выбор режима нанесения. Учитывая условия (влажность, пыль, интенсивная работа), решают установить автоматическую систему распыления. Альтернатива - ручное нанесение два раза в смену, но это потребует привлечения оператора каждые 4 часа.
Шаг 3: Нанесение. Если используется автоматика, цикл подачи программируют на каждые 20 минут, длительность импульса -7 секунд. Расход рассчитывают исходя из ширины венца: для 60 мм ширины и графитовой смазки это 0,5–1,0 г/ч × 60 мм = 30–60 г за полный цикл в сутки.
Шаг 4: Отверждение и контроль. После первого нанесения ждут 1–2 часа до полного отверждения. Затем включают редуктор и наблюдают за поведением: количество шума, вибрации. Хорошо нанесенное покрытие должно значительно снизить писк зубьев и вибрацию.
Шаг 5: Плановое обслуживание. Раз в неделю проводят визуальный осмотр. Если видимый слой смазки остается на зубьях, система работает правильно. При обнаружении оголенных участков имеет смысл уменьшить интервал между циклами до 15 минут или увеличить длительность импульса до 10 секунд.
Результат. При правильном смазывании срок службы передачи увеличивается на 30–50%, шум и вибрация снижаются, риск аварийного отказа резко падает. Экономия достигается за счет снижения затрат на ремонт и замену поврежденных зубьев.
Часто задаваемые вопросы
Какая смазка лучше всего подходит для открытых зубчатых передач в условиях высокой запыленности?
Для запыленных условий выбирают составы с высокой адгезией и содержанием защитных присадок против коррозии. Графитовые смазки на алюминий-комплексном загустителе класса NLGI 0–00 показывают хорошие результаты: графит снижает трение, а загуститель обеспечивает удержание пленки. Вязкость базового масла должна быть не менее 500 сСт при 40 °C. При периодичности нанесения один раз в смену защита оказывается достаточной для большинства условий.
Чем отличается смазка для открытых зубчатых передач от масла для закрытых редукторов?
Закрытые редукторы работают в герметичной среде, заполненной трансмиссионным маслом, которое находится в постоянном контакте с зубьями. Открытые передачи требуют смазки, которая прилипает к поверхности и держится там несмотря на вибрацию и центробежные силы. ГОСТ ISO 12925-1-2013 распространяется только на закрытые передачи; для открытых требуются отдельные, специализированные составы с повышенной адгезией.
Как часто нужно переполнять смазочное покрытие на активно работающей передаче?
При нормальных условиях - один раз в 2–4 недели. На открытых передачах в запыленной, влажной среде интервал сокращают до 1–2 недель. При автоматической подаче смазки системе нужно только проверять расход материала и исправность форсунок. Перед переполнением старый слой очищают щеткой, чтобы избежать образования рыхлых наслоений.
Можно ли использовать одну и ту же смазку для стальных и пластиковых зубчатых передач?
Нет, это не рекомендуется. Некоторые компоненты универсальных смазочных материалов могут размягчать или набухивать пластик (полиацеталь, полиамид). Для пластиковых зубчатых передач следует выбирать специально разработанные составы, совместимые с полимерной структурой. В качестве проверки можно положить образец пластика в смазку на 24 часа и посмотреть, не изменились ли его размеры и внешний вид.
Что означает NLGI для пластичной смазки для зубчатых передач?
NLGI (от англ. National Lubricating Grease Institute) - это классификация консистенции пластичной смазки по американскому стандарту. Класс NLGI 2 - это обычная мазь, которую можно выдавить руками; NLGI 0–00 - более мягкие составы, близкие к густому маслу. Для открытых мельничных передач рекомендуются более мягкие классы (NLGI 0 или 00) с вязким базовым маслом, так как они лучше распределяются по поверхности и имеют лучшую адгезию.
Заключение
Твердые смазочные покрытия - это эффективный способ значительно продлить срок службы открытых зубчатых передач в промышленных условиях. Главное отличие от традиционных масел заключается в высокой адгезии: состав прилипает к металлу и удерживается там несмотря на вибрацию, центробежные силы и воздействие пыли. Благодаря этому защитная пленка остается на месте часами и даже днями, обеспечивая надежную защиту от износа и коррозии.
Успех во многом зависит от правильной подготовки поверхности, выбора оптимального режима нанесения (ручное, распыление, кисть) и соблюдения графика переполнения. При высокой запыленности и влажности рекомендуется автоматическое распыление с циклами подачи каждые 15–30 минут. Регулярный контроль толщины слоя (оптимум 15–30 микрон) и визуальный осмотр гарантируют, что покрытие работает эффективно. Начните с тщательной подготовки зубьев, выберите состав, подходящий для ваших условий эксплуатации, установите график обслуживания - и результат в виде снижения износа, шума и вибрации не заставит себя ждать.
