Правильный выбор смазки для подшипников и шарнирных соединений зависит не от названия бренда и не от цвета, а от конкретного режима работы узла. Когда речь идет о шкворневых подшипниках, поворотных кулаках или шаровых соединениях типа ШРМ, подвергаемых ударным нагрузкам, просто «хорошей» смазки недостаточно: нужна композиция с противозадирными присадками, водостойкостью и совместимостью с резиной пыльников. Эта статья разбирает, какие параметры смазки критичны для таких узлов, какие присадки действительно защищают, и как избежать типичных ошибок при подборе.
Статья будет полезна техническим специалистам, инженерам и закупщикам, которые хотят разобраться в том, почему стандартная смазка для ступичных подшипников может не подойти для шкворневого соединения, и как правильно расшифровать марку и состав при выборе на складе или у поставщика.
Противозадирные присадки: зачем они нужны в смазке для подшипников
Когда два металлических элемента (шар и обойма, шкворень и кольцо) сдвигаются под экстремальным давлением, они не просто трутся - они сближаются до молекулярного уровня.
При этом начинается процесс задирания: микровыступы на поверхностях схватываются, адгезия замещает гидродинамическое скольжение, и происходит микросваривание. Итог - заклинивание, проворачивание элемента или его разрушение.
Стандартная гладкая минеральная смазка не может помешать этому при контактных напряжениях выше определенного порога. Поэтому в составы для тяжело нагруженных узлов вводят твердые смазочные компоненты. Медный порошок, оксид цинка, графит и дисульфид молибдена (MoS2) работают как микроподшипники: они заполняют микронеровности, снижают прямой контакт металла с металлом и образуют более прочный слой защиты при экстремальных давлениях.
Для шкворневых и шаровых соединений это особенно важно, потому что движение здесь часто качательное или ударное, а не равномерное вращение. При каждом толчке, поворотном движении или перестановке кулака узел переходит в граничный режим трения, где гидродинамическая пленка разрывается. Именно в эти моменты противозадирные присадки и срабатывают, предотвращая схватывание.
Ориентир по толщине нанесения противозадирной смазки при применении - тонкая пленка 0,1-0,3 мм; при таком расходе присадки работают эффективнее и не накапливаются в виде грязного налета. Для резьбовых соединений рекомендуемый расход составляет примерно 1-2 г на M10 и 3-6 г на M20; для шарнирных соединений раскладку определяют по размеру и конструкции узла, но принцип остается тем же - равномерное распределение тонкого слоя.

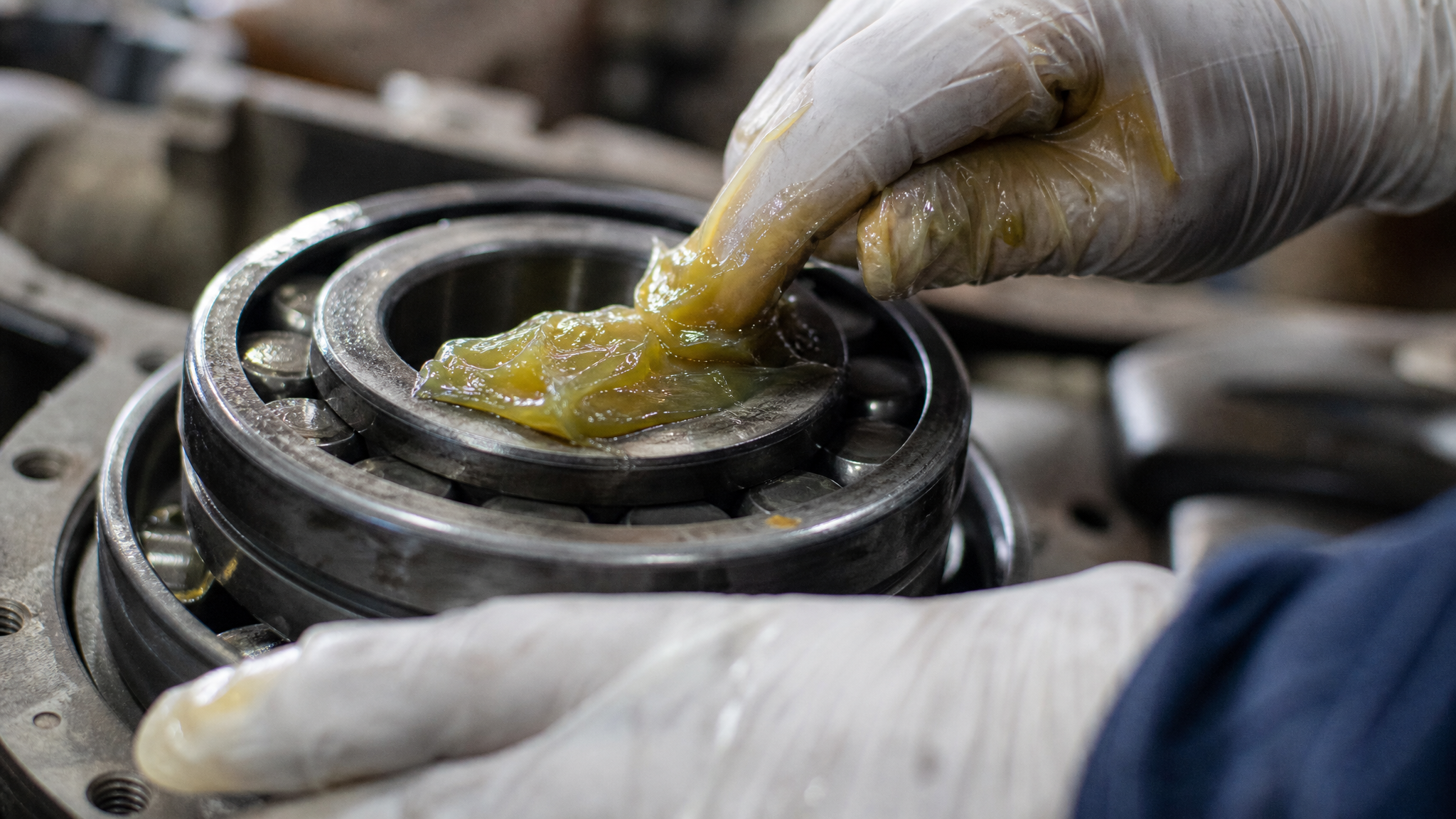

Класс консистенции NLGI 2 и его роль в стабильности под нагрузкой
Пластичная смазка характеризуется не только составом масла и присадок, но и степенью загущения - классом консистенции по NLGI (National Lubricating Grease Institute).
Класс NLGI 2 - это стандарт для большинства подшипников и шарнирных соединений промышленного оборудования: смазка достаточно вязкая, чтобы не вытекать из узла, но текучая, чтобы распределяться при вращении или качании.
Для шкворневых подшипников, поворотных кулаков и шаровых соединений NLGI 2 выбирают, потому что этот класс обеспечивает:
стабильность пленки при колебательных и ударных нагрузках - смазка не вытекает мгновенно, но успевает "подтекать" к поверхностям трения при движении;
совместимость с стандартными пыльниками и уплотнениями - слишком жидкая смазка (NLGI 3, например) может размягчить резину или пластик, а слишком густая (NLGI 1) не будет распределяться достаточно;
возможность нанесения шприцем или раздачной системой - NLGI 2 пройдет через стандартный наконечник без забивания.
Если производитель узла указал класс консистенции в техдокументации, это требование нужно соблюдать. Замена NLGI 2 на NLGI 1 (более жидкая) может привести к вытеканию смазки и ускоренному износу, а переход на NLGI 3 (более густая) рискует забить зазоры в шарнирной паре и создать сопротивление при повороте.

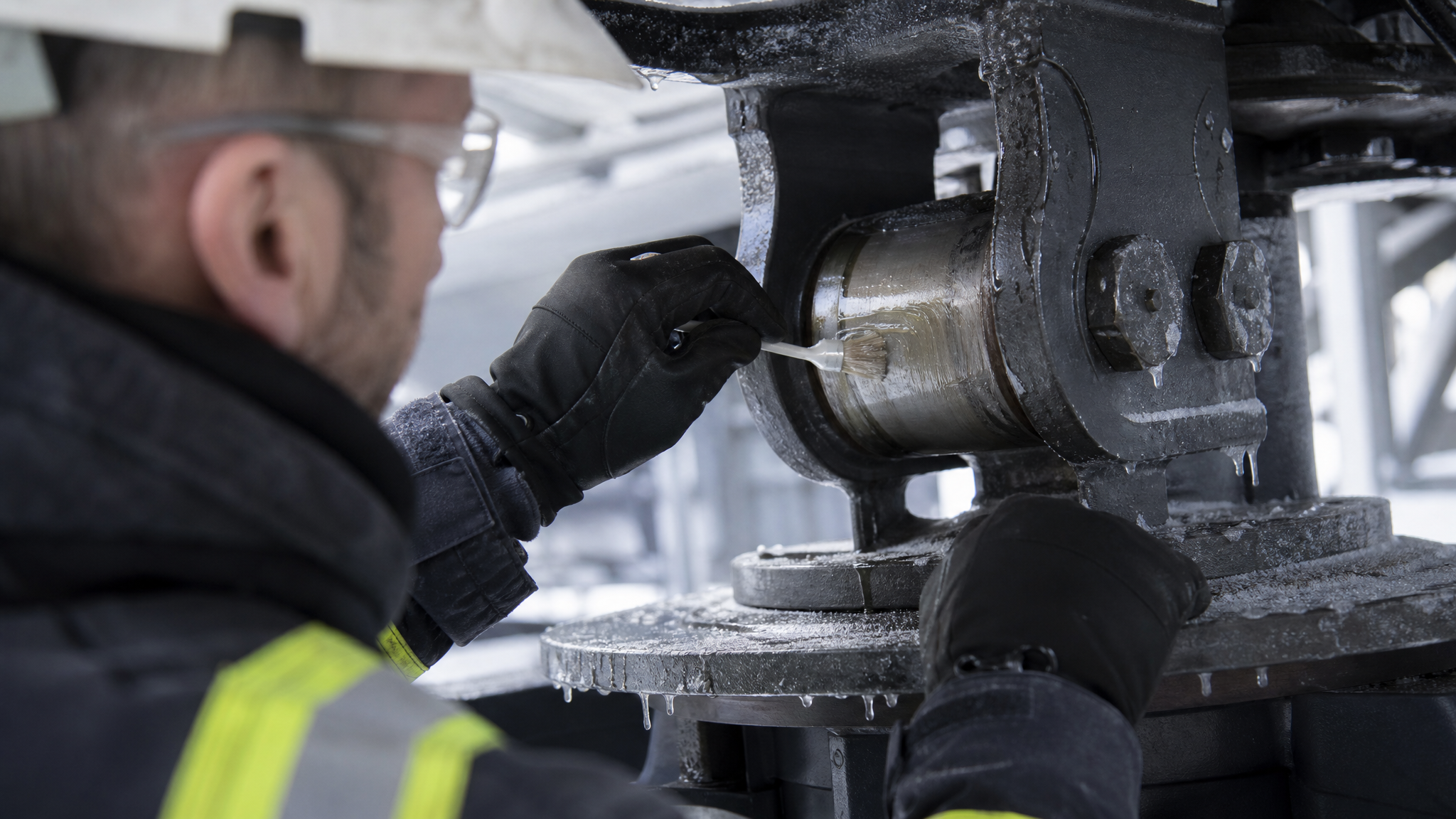

Водостойкость и морозостойкость: независимые свойства, которые проверяют отдельно
Очень частая ошибка - считать, что если смазка «водостойкая», то она автоматически работает и при морозе, и наоборот.
На деле это разные характеристики.
Водостойкость (или водоустойчивость) означает, что смазка не вымывается и не теряет эффективность при контакте с влагой, паром или конденсатом. Она определяется гидрофобностью загустителя и содержанием поверхностно-активных веществ. Пластичная кальциевая смазка, например, лучше держит воду, чем литиевая, благодаря структуре сыпучести и сродству кальция к воде; тем не менее, это вопрос степени защиты, а не полного герметизма.
Морозостойкость (низкотемпературная работоспособность) зависит от температуры застывания базового масла, вязкости масляной основы и типа загустителя. Смазка с высокой вязкостью может быть водостойкой, но затвердеть при -20 °C, если в составе нет депрессивных присадок, снижающих точку застывания.
Для шкворневых и шаровых соединений, работающих во влажных условиях и при низких температурах (например, на дорожной технике в северных регионах), необходимо убеждаться, что смазка отвечает ОБОИМ требованиям. Техспецификация должна содержать оба параметра: например, «морозостойкость до -30 °C» и «водостойкость по DIN 51817» или аналогичные стандарты.
При выборе между смазкой «для ступичных подшипников» (часто ориентирована на умеренные условия и долгий срок хранения) и смазкой «для шкворневых соединений» (часто водостойкая и с противозадирными присадками) эти два параметра нередко и разделяют ассортимент. Не рассчитывайте на универсальность одного продукта, если условия экстремальные.

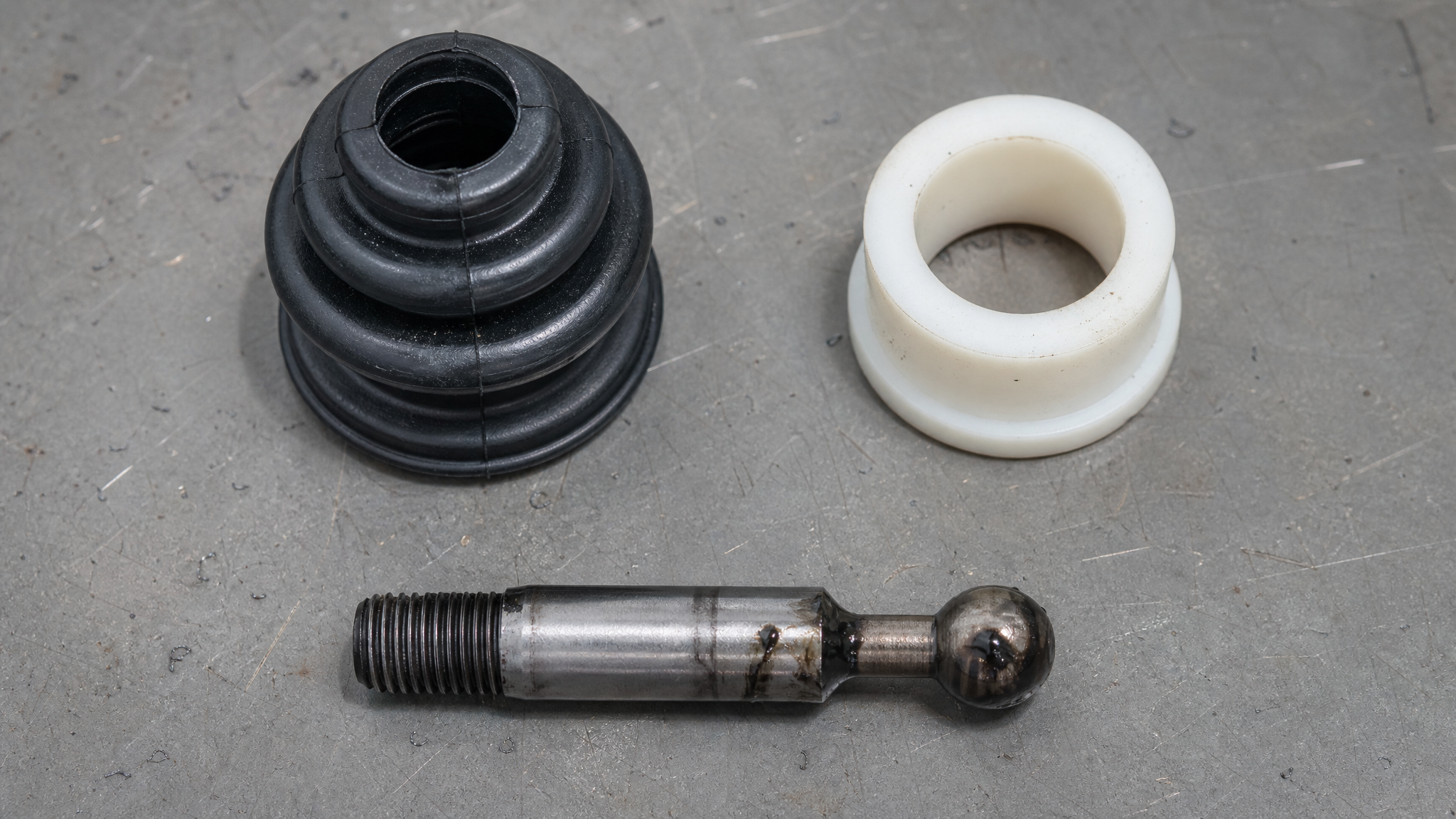

Совместимость с резиной, пластиком и материалами узла как фактор долговечности
Шарнирные соединения и шкворневые подшипники почти всегда содержат резиновые элементы: пыльники, уплотняющие кольца, манжеты.
Многие современные узлы включают и пластиковые компоненты: направляющие, опорные втулки, защитные колпачки.
Некоторые противозадирные смазки, особенно с высоким содержанием металлических порошков или агрессивными органическими растворителями в составе, могут привести к разбуханию резины или размягчению пластика. Эффект называется адсорбцией: молекулы компонентов смазки проникают в полимер, изменяют его объем и механические свойства. На практике это выглядит как вздутие пыльника, его растрескивание или потеря упругости.
При выборе смазки проверяют совместимость с материалами узла. Если доступна техспецификация, там обычно указано, с какими эластомерами (натуральный каучук, неопрен, нитрильный каучук) и пластиками (полиэтилен, полиамид) смазка совместима без ограничений. Если спецификации нет, стоит попросить у поставщика тестовый образец и провести простой тест: нанести смазку на кусок резины пыльника и понаблюдать в течение суток на изменение размера и жесткости.
Для шаровых соединений и шкворневых подшипников со штоком (на многих машинах) штокность и резина уплотняющей манжеты - критические детали. Если смазка вызовет их набухание, манжета перестанет уплотнять, влага попадет внутрь, и долгоживущее соединение проржавеет за считанные месяцы.
Синяя смазка для подшипников: правда о цвете и мифе универсальности
Синяя или сине-зеленая окраска пластичной смазки - результат добавления пигмента в состав.
Традиционно синий цвет ассоциируется с противозадирными смазками, потому что такие составы часто содержат медный порошок (который дает синий оттенок в смеси с маслом). Однако цвет - это просто визуальный маркер производителя, а не гарантия состава.
Встречаются и желтые, и коричневые, и прозрачные смазки с противозадирными свойствами; равно как и синие смазки без всяких антифрикционных присадок, предназначенные просто для ступичных подшипников общего назначения. Покупатели часто ошибочно приобретают смазку «потому что она синяя», а потом жалуются, что она не держит нагрузку или не подходит для влажной среды.
Правило просто: проверяйте состав (присадки, загуститель, класс NLGI) и технические параметры (водостойкость, температурный диапазон, противозадирные свойства), а не цвет. На маркировке должны быть указаны:
тип загустителя (литиевая, кальциевая, комплексная);
класс NLGI (обычно 2 для подшипников);
стандарт (DIN 51502, NLGI, ISO);
диапазон рабочих температур;
наличие противозадирных или антифрикционных присадок.
Если всего этого на упаковке нет или указано расплывчато, лучше не рисковать: попросите техническую документацию у поставщика.
Разница между смазкой для ступичных подшипников и смазкой для поворотных кулаков
На рынке часто встречаются две категории смазок, называемые условно «для подшипников» и «для шарниров».
Знание различий помогает избежать неправильного выбора.
Смазка для ступичных подшипников обычно предназначена для узлов, работающих в режиме вращения при умеренных нагрузках. Примеры: колесные подшипники легковых авто, опорные подшипники вентиляторов, малонагруженные опоры валов. Такие смазки часто:
имеют NLGI 2 или 3 для лучшей консистенции на скоростях;
содержат минимум противозадирных присадок, так как задирание не является типичным отказом;
хорошо совместимы с резиной, потому что пыльник здесь считается стандартным элементом;
работают в диапазоне -20...+60 °C или шире.
Смазка для поворотных кулаков, шкворневых подшипников и шаровых соединений (ШРМ) ориентирована на узлы, подверженные качательным, ударным или экстремально высоконагруженным режимам. Такие смазки:
содержат обязательные противозадирные присадки (медь, MoS2, графит, цинк);
часто остаются NLGI 2, но с более прочной структурой загустителя для удержания присадок;
нередко водостойкие (кальциевые) благодаря применению на технике, работающей во влажной среде;
рассчитаны на граничные режимы трения и динамические ударные нагрузки.
Можно ли использовать смазку для ступичных подшипников на шкворневом соединении? В краткосрочном тесте - да, работать будет. Но под ударной нагрузкой присадок не хватит, произойдет микросваривание поверхностей, и ресурс узла сократится. Обратная замена (для поворотных кулаков на ступичный подшипник) безопаснее, но часто ведет к ускоренному окислению масла в высокоскоростном режиме и сокращению интервала замены.
Вывод: если техдокументация или рекомендация производителя точно указывает тип узла, нужно подобрать смазку именно под этот тип, а не на глаз.
Интервал замены и контроль состояния смазки в узлах с ударной нагрузкой
Интервал замены смазки зависит не только от типа смазки, но и от режима работы узла.
Это правило часто упускают: специализированная противозадирная смазка для шарнирных соединений может служить дольше в граничных условиях, чем универсальная смазка в высокоскоростном режиме.
На практике это выглядит так: смазка для шкворневого подшипника рассчитана на качательные движения (10-50 оборотов в минуту с перерывами) и хорошо держит присадки, поэтому ее замену проводят раз в 2-3 сезона или по часам наработки. То же время смазка в быстро вращающемся подшипнике (тысячи оборотов в минуту) окислится быстрее, и интервал может быть в два раза меньше.
Для контроля состояния смазки в критичных узлах используют визуальные признаки:
потемнение или почернение смазки говорит об окислении, особенно в условиях перегрева или высокого трения;
выделение масла и сухость смазки указывают на расслоение, которое может быть нормальным после длительного хранения, но опасно при работе узла;
включение твердых частиц (не входящие в состав присадок) свидетельствуют об абразивном износе; это сигнал к замене смазки и проверке целостности пыльника;
липкость и скопление грязи (пыли, влаги) означают, что защита ослабла и нужна переборка узла.
Для тяжело нагруженных узлов, как правило, рекомендуется ежегодная или сезонная проверка состояния смазки, а замена - по графику или при обнаружении отклонений.
Выбор смазки для шаровых соединений с учетом всех факторов
Итоговый чек-лист для подбора смазки подшипников и шарнирных соединений под ударные нагрузки:
1. Режим нагрузки узла - определите, граничный (шкворень, шаровое соединение) или вращательный (подшипник качения). Для граничного обязательны противозадирные присадки.
2. Класс консистенции - проверьте техдокументацию узла; обычно это NLGI 2 для подшипников и шарниров, но отклонения возможны.
3. Условия окружающей среды - влажность (нужна ли водостойкость), температура (морозостойкость). Если условия экстремальные (мойка, влага, зима), берите смазку, протестированную под эти условия.
4. Материалы узла - выясните, какие резины и пластики используются в пыльниках, уплотнениях, направляющих. Смазка должна быть совместима со всеми.
5. Интервал замены - убедитесь, что выбранная смазка соответствует графику обслуживания. Слишком дорогой или редко заменяемой смазке нет смысла экономить на качестве; слишком частой замене тоже.
6. Поставщик и документация - выбирайте проверенных поставщиков, требуйте техническую карточку (TDS) или сертификат. На упаковке должны быть указаны состав, стандарты, условия хранения.
Когда все эти пункты согласованы, вероятность ошибки при выборе смазки резко снижается. Для шарнирных соединений и шкворневых подшипников, подверженных ударным нагрузкам и воздействию влаги, водостойкая противозадирная смазка класса NLGI 2 с медной или молибденовой присадкой становится логичным выбором. Для дополнительной защиты от износа и снижения трения в тяжелонагруженных узлах, таких как шары поворотных кулаков, некоторые предприятия рекомендуют применять на поверхности антифрикционное твердосмазочное покрытие перед нанесением пластичной смазки - это позволяет снизить фреттинг и микросваривание даже в экстремальных условиях.
Часто задаваемые вопросы
Какая смазка лучше для подшипников: синяя, желтая или прозрачная?
Цвет смазки - маркетинговый признак, а не показатель качества. Синяя часто ассоциируется с противозадирными составами благодаря медному порошку, но встречаются синие смазки без присадок и желтые с мощной защитой от задирания. Выбирайте по техническим параметрам: противозадирные свойства, NLGI, водостойкость, совместимость с резиной. Правильная, но неяркая смазка защищает лучше, чем красивая, но неподходящая.
Можно ли использовать смазку для ступичных подшипников автомобиля на шкворневом соединении трактора?
В краткосрочном плане узел проработает, но не с полной надежностью. Смазка для ступичных подшипников обычно содержит минимум противозадирных присадок, так как задирание - редкий отказ для автомобильных подшипников. На шкворневом соединении при ударной нагрузке это приведет к микросвариванию поверхностей и ускоренному износу. Лучше подобрать смазку, специально рассчитанную на граничные нагрузки.
Как узнать, совместима ли смазка с резиной пыльника?
Оптимальный способ - изучить техническую карточку (TDS) смазки; там обычно указаны совместимые эластомеры (неопрен, нитрильный каучук и т.д.). Если документации нет, проведите простой тест: нанесите смазку на образец резины пыльника, оставьте на 24 часа и проверьте, не вздулась ли резина, не размягчилась ли. Если есть сомнения, обратитесь к поставщику или производителю узла.
Почему смазка для подшипников должна быть водостойкой?
Водостойкая смазка не вымывается при контакте с влагой, паром или конденсатом. Если смазка вытекает или впитывает воду, масляная пленка разрывается, и металл окисляется. Для шкворневых подшипников, работающих на открытом воздухе, под дождем или в условиях высокой влажности, водостойкость критична. Для узлов в сухих помещениях это менее важно, но не вредит.
Нужно ли смешивать старую смазку с новой при переборке узла?
Нет. Остатки старой смазки нужно полностью удалить чистой тряпкой или промыть (если конструкция позволяет). Смешивание разных смазок может привести к химической несовместимости загустителей, окислению и потере защитных свойств. Если старая смазка была другого типа (например, литиевая вместо кальциевой), смешивание особенно опасно.
Заключение
Выбор смазки для подшипников и шарнирных соединений, подверженных ударным нагрузкам, - это не выбор по цвету или бренду, а внимательное согласование параметров смазки с режимом работы узла. Для шкворневых подшипников, поворотных кулаков и шаровых соединений типа ШРМ нужна противозадирная пластичная смазка класса NLGI 2 с твердыми смазочными добавками (медь, MoS2, графит), водостойкостью, совместимостью с резиной и пластиком, а также рабочим диапазоном температур, соответствующим условиям применения.
Перед закупкой требуйте у поставщика техническую карточку, проверяйте наличие стандартов и параметров на упаковке, консультируйтесь с производителем оборудования, если рекомендация неясна. Правильно подобранная смазка предотвращает задирание, снижает фреттинг и микросваривание, продлевает ресурс узла и избавляет от внезапных отказов во время работы. Инвестируйте время в выбор - это окупится надежностью и экономией на ремонтах.
