Высокотемпературные смазки - не просто масла, которые не текут при нагреве. Это специально разработанные составы, рассчитанные на сохранение работоспособности выше 135–150 °C, где обычные смазки коксуются, высыхают или теряют свою структуру. В условиях масляного голодания - когда центральная система смазки не доставляет масло в нужное место, или когда оно испаряется из-за экстремальной температуры - роль таких материалов становится критичной. Эта статья объясняет механизм работы твердосмазочных компонентов, их место в составах высокотемпературных смазок и как выбрать правильный материал для узлов двигателя, которые работают на грани сухого трения.
Информация полезна инженерам, техническим специалистам, снабженцам и руководителям ремонтных служб, которые сталкиваются с преждевременным износом, фреттингом поршневых колец, прихватыванием направляющих и другими признаками недостаточной смазки в тепловых узлах.
Механизм работы твердосмазочных материалов при высокотемпературном режиме
Обычная пластичная смазка состоит из трех компонентов: базового минерального или синтетического масла (70–90 %), загустителя (10–15 %) и присадок (до 15–20 %).
При нормальных температурах масло образует защитную пленку на поверхности трения, загуститель удерживает его в нужном месте. Но когда температура превышает предел рабочей стойкости, базовое масло начинает испаряться или окисляться. В этот момент узел оказывается в режиме масляного голодания - масла больше нет, а трение не прекращается.
Вот здесь включаются твердые смазочные компоненты. Графит, дисульфид молибдена, медный порошок, нитрид бора и другие твердые материалы встраиваются в матрицу высокотемпературной смазки. Когда масло уходит, эти частицы продолжают работать. Они образуют собственную антифрикционную пленку между металлическими поверхностями, снижая коэффициент трения и предотвращая схватывание. Эта двухстадийная работа - первая фаза жидкой смазки, вторая фаза твердой смазки - позволяет материалу сохранять работоспособность в условиях, где обычная смазка давно бы вышла из строя.
Такой механизм особенно важен для узлов двигателя, которые работают с циклическими перегревами и охлаждениями. Поршневые кольца, направляющие клапанов, подшипники распредвала и другие детали ДВС часто испытывают локальные температурные пики, когда смазочная система не может быстро отвести тепло. В этих условиях наличие в смазке твердых антифрикционных компонентов становится как раз тем фактором, который предотвращает микросхватывание и преждевременный износ.
Основные типы твердых смазочных компонентов и их свойства
В составе высокотемпературных смазок применяют несколько типов твердых антифрикционных добавок, каждая с собственной областью применения и температурным диапазоном.
Графит
Графит - один из самых распространенных твердых смазочных материалов. Его слоистая кристаллическая структура позволяет слоям легко смещаться относительно друг друга, создавая низкий коэффициент трения. Графит остается стабилен при температурах выше 400 °C в инертной атмосфере, однако на воздухе при нагреве он может окисляться. Для высокотемпературных смазок графит часто используют в экранированном виде - либо в составе масла, которое защищает его от окисления, либо в комбинации с другими компонентами. Графит хорошо работает в узлах с граничным трением и в условиях вибрации, так как его частицы остаются на поверхности даже при сильных колебаниях.
Дисульфид молибдена (MoS₂)
Дисульфид молибдена по механизму смазывания похож на графит, но имеет более высокую температуру сохранения свойств - до 1100 °C в вакууме. На воздухе MoS₂ работает примерно до 400–500 °C. Этот материал обладает чуть более низким коэффициентом трения, чем графит, и лучше подходит для высоконагруженных узлов. MoS₂ не проводит электричество (в отличие от графита), что может быть преимуществом в некоторых электротехнических применениях. В смазках для двигателей дисульфид молибдена часто встречается в комбинации с графитом, усиливая общий антифрикционный эффект.
Медь и ее соединения
Медный порошок и медные пасты применяют прежде всего для высоконагруженных резьбовых соединений и подвижных узлов, работающих в условиях вибрации и ударных нагрузок. Медь сохраняет пластичность при нагреве и защищает поверхность от задира. Однако в смазках для ДВС она менее популярна, чем графит или MoS₂, так как медь легче окисляется и может оставлять налет на деталях. Медь лучше всего применять точечно - в тех узлах, где ее защитное действие наиболее критично.
Нитрид бора и фторполимеры
Нитрид бора (BN) - керамический материал с очень низким коэффициентом трения и высокой температурной стойкостью (до 900 °C на воздухе). Фторполимеры (например, PTFE) работают при температурах до 260 °C и хорошо подходят для узлов со средними нагрузками. Эти материалы менее распространены в смазках общего назначения, но используются в специализированных составах для авиационного и космического применения.
| Компонент | Макс. температура на воздухе | Преимущества | Ограничения |
|---|---|---|---|
| Графит | 400 °C | Низкая стоимость, стабилен при вибрации, хорошо держится на поверхности | Склонен к окислению, может оставлять черный налет |
| Дисульфид молибдена | 400–500 °C | Самый низкий коэффициент трения, не проводит электричество | Дороже графита, требует защиты от окисления |
| Медь | 200–300 °C | Защита от задира, хорошая адгезия к стали | Склонна к окислению, может вступать в реакцию с некоторыми маслами |
| Нитрид бора | 900 °C | Исключительная термостойкость, низкое трение | Редкий, дорогой, применяется в узкоспециализированных составах |
Отличие высокотемпературных смазок от обычных: состав и работа при экстремальных условиях
Обычная пластичная смазка со стандартным литиевым или кальциевым загустителем начинает проблематично работать уже при температуре 100–130 °C.
Загуститель размягчается, масло вытекает, консистенция теряется. Для высокотемпературных режимов производители используют другие подходы к загустителю и базовому маслу.
Во-первых, базовое масло часто меняют с минерального на синтетическое - парафиновое синтетическое масло (ПАО), диэфир или даже силиконовое масло. Эти материалы остаются текучими при более высоких температурах и лучше сопротивляются окислению. Во-вторых, загуститель подбирают специальный: полиуретановый, уреа-загуститель, комплексные литиевые загустители с упрочняющими добавками. Они сохраняют пластичность в широком температурном диапазоне.
В-третьих, в состав добавляют антиокислительные присадки, антизадирные пакеты, противокоррозионные компоненты и уже упомянутые твердые смазочные материалы. Именно этот комплекс позволяет смазке не только выдерживать высокую температуру, но и активно защищать поверхность от износа и коррозии даже когда жидкое масло уходит.
Рабочий температурный диапазон высокотемпературной смазки обычно указывается как, например, минус 30 °C до плюс 200 °C, или минус 20 °C до плюс 280 °C в зависимости от состава. Однако это не означает, что смазка одинаково хорошо работает при всех этих температурах. При нижней границе она может быть слишком вязкой и плохо наноситься, а при верхней границе она начинает активно расходоваться и может частично вытекать. Поэтому при выборе нужно ориентироваться на среднюю рабочую температуру узла, а не на максимальное число.
Масляное голодание: когда твердая смазка становится единственным спасением
Масляное голодание - это режим, при котором смазочный материал не поступает в зону трения или поступает в недостаточном количестве.
В двигателе это может происходить по нескольким причинам: центральная система смазки не охватывает все узлы (особенно в высокотемпературных участках), масло испаряется из-за локального перегрева, масло вытекает через зазоры из-за вибрации или удаляется охлаждающей жидкостью.
Поршневые кольца - классический пример узла, где масляное голодание является хронической проблемой. Масло, которое попадает на зеркало цилиндра, должно быть там в момент, когда поршень движется вниз. Но если температура в верхней части цилиндра превышает 200–250 °C, масло испаряется прежде, чем кольцо доберется туда. Результат: граничное трение, износ кольца, потеря компрессии, прорыв газов в картер.
Смазка с твердыми компонентами изменяет ситуацию. Если на поршневое кольцо нанесена тонкая пленка высокотемпературной смазки с графитом или MoS₂, то даже после испарения масла остаются частицы твердого смазочного материала. Они образуют защитный слой, который снижает коэффициент трения с 0,15–0,2 (граничное трение металл об металл) до 0,05–0,1 (граничное трение с твердой смазкой). Узел продолжает работать, пусть и в более напряженном режиме, но без катастрофического износа.

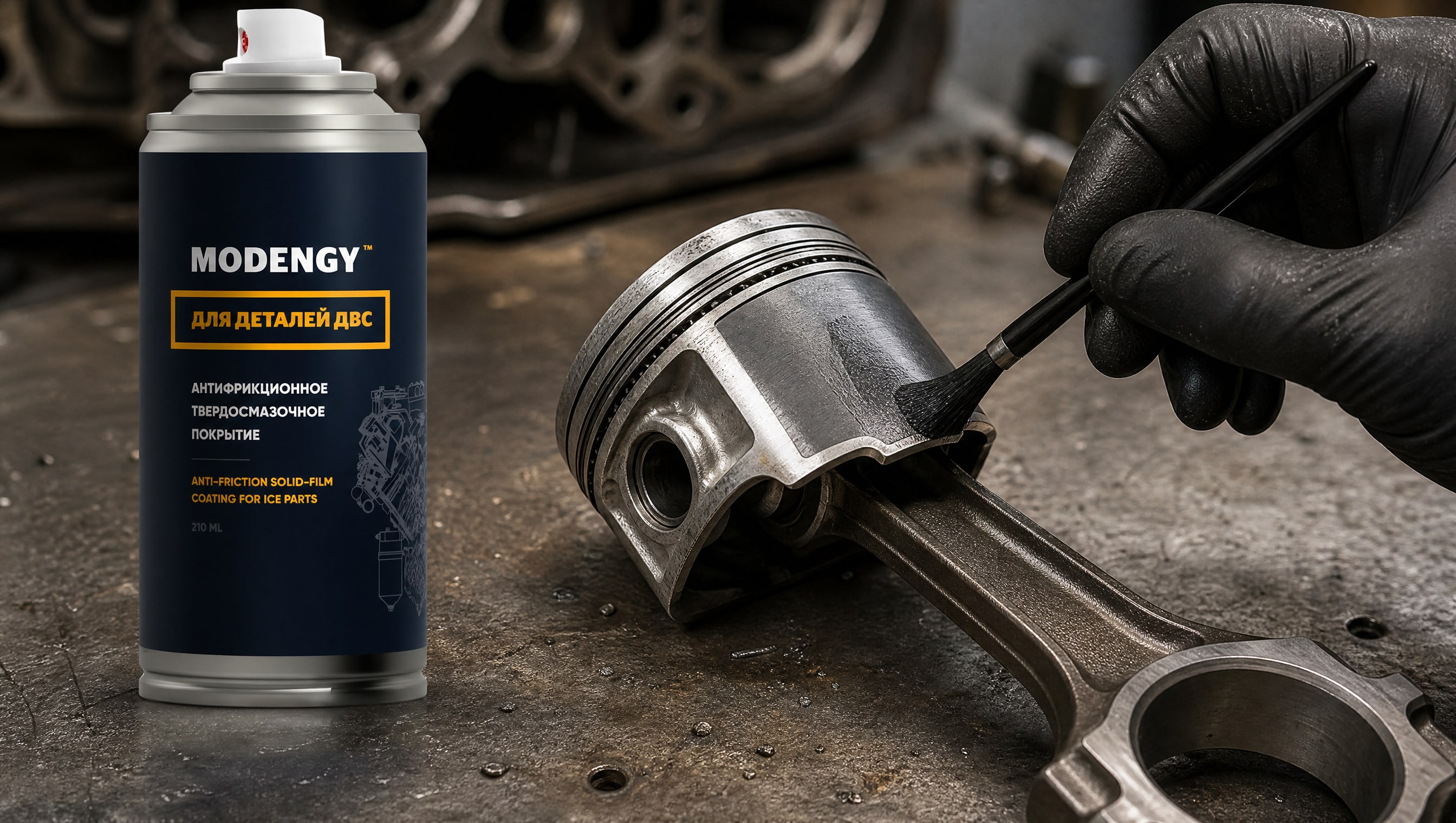

Для приложения именно этого типа смазки (защита деталей ДВС при масляном голодании и высоких температурах) рекомендуется использовать антифрикционное твердосмазочное покрытие MODENGY Для деталей ДВС. Такие покрытия наносятся на поршни, кольца и направляющие клапанов до монтажа двигателя и обеспечивают дополнительный барьер в условиях холодного пуска, перегрева и повышенного износа.
Проверяемые параметры высокотемпературной смазки: на что смотреть в спецификации
Когда вы встречаете в каталоге заявление «высокотемпературная смазка», первое, что нужно сделать, - это найти техническое описание (TDS) или паспорт продукта.
В нем должны быть указаны следующие параметры:
Температура каплепадения
Это максимальная температура, при которой смазка переходит из пластичного состояния в жидкое и начинает капать. Для смазок, работающих при 150–200 °C, температура каплепадения должна быть минимум на 50–100 °C выше. То есть если узел работает при 180 °C, смазка должна иметь температуру каплепадения не ниже 250 °C. Это не гарантирует, что смазка будет работать нормально при 180 °C, но дает первый признак того, что производитель не просто переложил обычную смазку в высокотемпературный контейнер.
Класс консистенции NLGI
NLGI 1 и 2 - наиболее распространенные классы. NLGI 1 более мягкая, льется легче, подходит для узлов с высокой скоростью. NLGI 2 более плотная, держится на месте лучше, но может быть слишком вязкой при нагреве. Для высокотемпературного применения часто выбирают NLGI 1 или 1,5, чтобы смазка не окончательно не затвердевала при нагреве.
Тип загустителя
Литиевый загуститель - самый дешевый и распространенный, но при нагреве выше 130 °C теряет стабильность. Полиуретановый, уреа-загуститель, полиэфирный - более стойкие к температуре. В спецификации должно быть прямо сказано, что это именно высокотемпературный загуститель, а не переоборудованная обычная литиевая смазка.
Предел прочности при сдвиге и восстанавливаемость
Смазка должна выдерживать механические нагрузки без полного расслоения, но одновременно должна быть способна восстановить консистенцию после нагрева. Эти параметры обычно проверяют по результатам испытаний на приборе ASTM D1264 или D217.
Противозадирные свойства и адгезия
Наличие твердых смазочных компонентов повышает противозадирные свойства. В спецификации должны быть указаны результаты испытаний по методике ASTM D2783 (испытание на четырехшариковой машине) или аналогичные. Параметр адгезии (прилипаемость к металлической поверхности) говорит о том, насколько хорошо смазка останется на месте при вибрации и циклическом нагреве.
Совместимость с уплотнениями
Смазка не должна разбухивать резиновые сальники и пыльники и не должна вступать в реакцию с эластомерами. В TDS обычно указано, с какими материалами (NBR, FKM, EPDM и т. п.) смазка совместима. Если этой информации нет, ее нужно запросить у производителя.
Выбор смазки для разных узлов двигателя: подшипники, резьба, направляющие
Универсальной высокотемпературной смазки не существует.
Каждый узел имеет свои требования к вязкости, адгезии, консистенции и составу твердых добавок.
Подшипники распредвала и коленвала. Здесь требуется смазка с хорошей текучестью (NLGI 0–1), чтобы она не препятствовала вращению. Твердые компоненты нужны, но не в избытке - слишком много графита может привести к загрязнению двигателя. Оптимальный выбор - комбинация дисульфида молибдена и минимума графита. Температура рабочая примерно 80–130 °C, температура каплепадения должна быть 200 °C и выше.
Поршневые кольца. Здесь масляное голодание - главный враг. Смазка должна быть пластичнее (NLGI 1–2), с максимальным содержанием твердых смазочных компонентов - графита и MoS₂ в равной пропорции. Температура рабочая часто превышает 180 °C в верхней части, температура каплепадения должна быть 280 °C и выше. Адгезия критична: смазка должна удержаться на зеркале цилиндра.
Направляющие клапанов. Работают при температурах 150–220 °C, испытывают значительные давления со стороны пружины клапана. Требуется смазка с высокой противозадирной способностью и хорошей адгезией. NLGI 1,5–2, содержание твердых компонентов среднее, но обязательно с присутствием медного порошка для защиты от микросхватывания.
Резьбовые соединения в двигателе (шпильки, болты свечей, шпильки коллектора). Здесь к смазке добавляются специальные требования по противозадирности при разборке-сборке. Часто применяют специальные противозадирные пасты с медью и графитом, которые наносят тонким слоем перед сборкой. Температура рабочая 100–200 °C, но пик давления происходит в момент затяжки, поэтому антизадирные свойства важнее, чем чистая термостойкость.
При выборе смазки для каждого узла следует свериться со спецификацией производителя двигателя. Если производитель указал марку или тип (например, «смазка NLGI 2, MoS₂, рабочая температура до 200 °C»), то нужно найти именно такой материал. Если спецификация отсутствует, критерий выбора - реальная температура узла плюс 50–100 °C на запас, и обязательное наличие в смазке твердых смазочных компонентов.
Влияние циклических нагревов и охлаждений на стабильность высокотемпературных смазок
Высокотемпературная смазка должна не только выдерживать высокую температуру в статическом режиме, но и сохранять свойства при циклических перепадах.
В двигателе такие циклы происходят постоянно: холодный пуск при минус 10…0 °C, нагрев до 180 °C за несколько минут, пиковая температура 220–250 °C в течение нескольких секунд, охлаждение при отключении двигателя. Такие скачки создают внутренние напряжения в структуре смазки.
При быстром нагреве базовое масло расширяется быстрее, чем загуститель, смазка становится более жидкой. При охлаждении происходит обратный процесс. Если смазка не рассчитана на эти циклы, она может потерять консистенцию (расслоиться), выделить масло из загустителя, или наоборот, затвердеть и потерять подвижность. Некачественные высокотемпературные смазки часто выходят из строя именно по этой причине, несмотря на хорошие показатели в статических испытаниях.
Правильно сформулированные высокотемпературные смазки содержат синтетическое базовое масло с низким коэффициентом температурной вязкости (то есть вязкость меняется медленнее при изменении температуры) и специально подобранный загуститель, который работает одинаково хорошо как при нагреве, так и при охлаждении. Кроме того, твердые смазочные компоненты частично компенсируют потерю консистенции при нагреве: если загуститель размягчается, графит или MoS₂ все еще остаются на месте и продолжают смазывающее действие.
Таким образом, циклические нагревы становятся дополнительным аргументом в пользу смазок с твердыми компонентами: они работают стабильнее, чем чистые масляные составы, особенно при холодных пусках и последующих резких нагревах.
Графеновые смазочные материалы: новое поколение высокотемпературных составов
В последние годы в отраслевые каталоги начали попадать смазки, содержащие графен или нановолокна углерода.
Графен - это одна или несколько атомных слоев углерода, организованные в двумерную решетку. В теории эти материалы должны иметь исключительно низкий коэффициент трения, высокую теплопроводность и стабильность при нагреве.
На практике применение графена в смазках еще находится на стадии развития и стандартизации. Основные преимущества, которые обещают производители: снижение коэффициента трения на 10–20 % по сравнению с традиционным графитом или MoS₂, улучшение теплоотвода благодаря высокой теплопроводности графена, возможность работы при экстремально высоких температурах (250–300 °C и выше). Однако в источниках нет убедительных долгосрочных данных о практическом применении таких смазок в серийных двигателях.
Проблемы с графеновыми смазками на текущий момент: 1) агломерация (слипание) наночастиц при хранении и нагреве, что приводит к потере эффективности; 2) отсутствие стандартизованных методов испытания; 3) неизвестная совместимость с традиционными материалами двигателя (резина, пластик, краска); 4) очень высокая стоимость по сравнению с графитом и MoS₂. Как альтернатива или дополнение при рассмотрении современных графеновых смазочных материалов, можно обратить внимание на жидкий смазочный материал MODENGY GRAPHENOM L100, который повышает смазывающие свойства в различных узлах и может применяться как в качестве самостоятельной смазки, так и как добавка к традиционным высокотемпературным составам.
На сегодня графеновые смазки остаются нишевым решением, применяемым в основном в авиационной и космической отраслях, где стоимость менее критична, чем надежность и долговечность. Для массового применения в автомобильных двигателях проверенные графитовые и молибденовые смазки остаются наиболее надежным и экономичным выбором.
Часто задаваемые вопросы
Чем отличается высокотемпературная смазка от обычной?
Высокотемпературная смазка содержит синтетическое базовое масло, специальный загуститель, усиленный набор антиокислительных присадок и твердые смазочные компоненты (графит, MoS₂, медь). Обычная смазка имеет минеральное масло и литиевый загуститель, теряет свойства при 100–130 °C. Высокотемпературная работает при 150–280 °C и выше, сохраняя консистенцию и противозадирные свойства.
Может ли одна и та же смазка подойти для всех узлов двигателя?
Нет. Подшипники требуют более жидкой смазки (NLGI 0–1), чтобы не препятствовать вращению. Поршневые кольца требуют более плотной (NLGI 1–2) с максимальным содержанием графита. Резьбовые соединения требуют высокой противозадирности. Выбор смазки всегда узкоспециализирован и должен соответствовать типу узла и его рабочим параметрам.
Что означает число в названии NLGI?
NLGI - класс консистенции пластичной смазки. NLGI 0 - очень мягкая, почти жидкая. NLGI 2 - плотная, не течет при нормальной температуре. NLGI 3–4 - очень плотные, для неподвижных узлов. Для высокотемпературных применений обычно выбирают NLGI 1–2, так как при нагреве смазка размягчается и более плотный класс может стать неработоспособным.
Как часто нужно менять высокотемпературную смазку на двигателе?
Периодичность зависит от конкретного узла и интенсивности эксплуатации. Поршневые кольца смазываются маслом из двигателя, поэтому замена смазки совпадает с заменой масла (обычно каждые 10–15 тыс. км). Подшипники в специальных узлах могут работать на одной смазке 50–100 тыс. км. Для направляющих клапанов и резьбовых соединений смазку наносят один раз при сборке двигателя и обновляют при капитальном ремонте.
Опасны ли высокотемпературные смазки для резины и пластика в двигателе?
Да, если смазка несовместима. Высокотемпературные составы часто содержат синтетические масла и присадки, которые могут разбухивать резину (сальники, прокладки) и размягчать пластик (воздухопроводы, датчики). Перед применением нужно проверить совместимость в TDS продукта и свериться со спецификацией двигателя. Уважаемые производители всегда указывают список совместимых эластомеров.
Заключение
Высокотемпературные смазки с твердыми смазочными компонентами - это не роскошь, а инженерная необходимость для узлов двигателя, работающих в условиях масляного голодания и циклических перегревов. Механизм их работы прост: пока есть базовое масло, оно защищает поверхность; когда масло испаряется, твердые частицы графита, дисульфида молибдена или меди продолжают снижать трение и предотвращают схватывание металлических поверхностей.
При выборе такой смазки нужно ориентироваться не на максимальное число в рекламе, а на реальный температурный диапазон узла, проверить температуру каплепадения, класс консистенции, тип загустителя и наличие твердых антифрикционных компонентов в спецификации. Каждый узел требует своего подхода: подшипники берут одну смазку, поршневые кольца - другую, направляющие клапанов - третью. Правильный выбор смазки означает снижение износа, более предсказуемый ресурс двигателя и меньше хлопот при ремонте. Начните с определения точной рабочей температуры вашего узла, затем запросите у производителя смазки техническое описание и проверьте совместимость с материалами вашего двигателя.
