Переход с вырубных прокладок на герметик - один из самых спорных вопросов, возникающих при модернизации производственных систем и ремонте оборудования. Инженеры и закупщики часто встречают предложение просто замазать фланцевое соединение анаэробным герметиком вместо замены стертой или поврежденной прокладки. Однако прямая замена прокладки фланца на герметик без анализа конструкции узла - это не альтернатива, а потенциальный источник аварии. Фланцевые соединения проектируются под конкретный тип уплотнения, класс давления и среду. Герметик может работать в этом узле, но только если инженерная проверка подтвердит его совместимость с давлением, температурой, химическим составом среды и регламентом предприятия. Статья объясняет, когда замена допустима и как ее правильно выполнить без потери надежности.

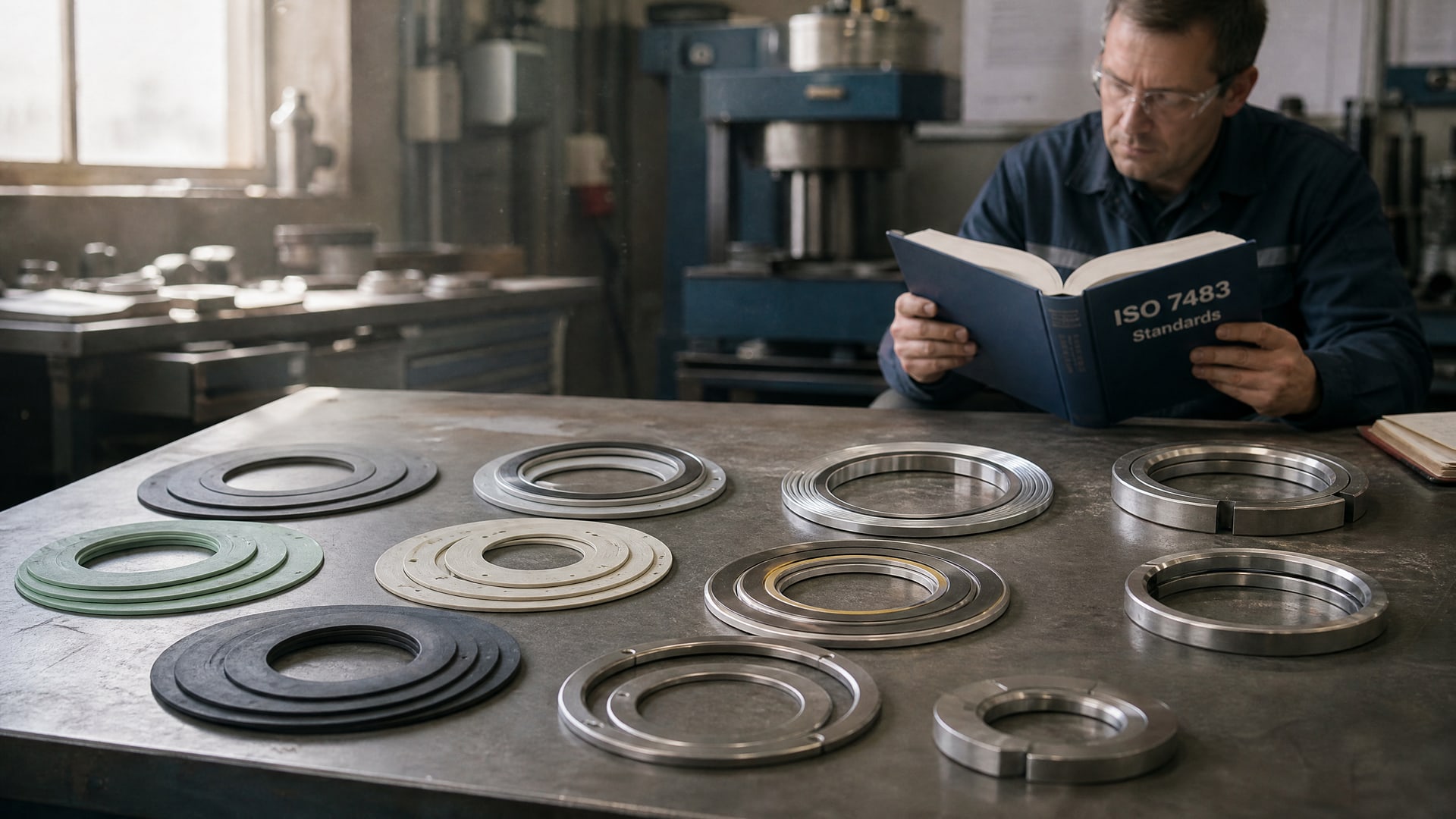

Типы фланцевых прокладок и нормативная база
Чтобы понять, когда допустима замена прокладки на герметик, нужно разобраться, какие уплотнения предусмотрены современными стандартами для фланцевых соединений.
ISO 7483 устанавливает размеры прокладок для фланцев по ISO 7005 и определяет шесть основных типов: неметаллические плоские, спирально-навитые, металлические кольцевые, неметаллические с конвертом, гофрированные и металлические заполненные. Каждый тип рассчитан на конкретный диапазон давления и температуры.
ASME B16.20-2023 распространяется на металлические кольцевые, спирально-навитые и гофрированные прокладки, предназначенные для фланцев по ASME B16.5, ASME B16.47, API 6A и ISO 10423. Этот стандарт регулирует материалы, размеры, допуски и маркировку, что показывает: прокладка - это неотъемлемый расчетный элемент фланцевого соединения, а не взаимозаменяемая деталь.
ASME B16.21 покрывает неметаллические плоские прокладки для тех же фланцевых фланцей. EN 12560-5:2001 нормирует металлические кольцевые прокладки для стальных фланцев классов 150, 300, 600, 900 и 1500 по европейским стандартам; для класса 2500 допускаются размеры до NPS 12 (DN 300).
Все эти стандарты подтверждают один ключевой принцип: фланцевое соединение - это система, где прокладка работает в паре с уплотняющими поверхностями фланца. Просто взять и заменить прокладку на герметик - значит изменить расчетные условия узла, что требует инженерной проверки.
Когда замена прокладки на герметик допустима
Замена прокладки фланца на герметик возможна в ограниченном наборе условий.
Главное правило: чем ниже давление и температура в узле, чем менее агрессивна среда - тем больше шансов на успешный переход.
Низкое давление до 0,6 МПа (6 кгс/см²). Для фланцевых соединений систем вентиляции, дренажа, теплоснабжения (до 0,6 МПа) герметик часто справляется успешнее, чем уже стертая прокладка. Уплотняющие поверхности фланца в этих узлах испытывают меньшую нагрузку, и герметик может заполнить микронеровности без риска выдавливания.
Неответственные узлы. Если разрыв герметичности соединения не грозит аварией, взрывом, загрязнением (в т. ч. экологическим) или прямым контактом с пищевой продукцией, замена может быть рассмотрена. Для газопроводов, компрессорных систем, емкостей под давлением и узлов с агрессивными средами замена требует письменного допуска инженера.
Плоские фланцы без кольцевых канавок. Если уплотняющие поверхности фланца имеют плоскую геометрию, без продольных или поперечных канавок для установки кольцевых прокладок (как в некоторых фланцах по ISO 7005 класса 10 и 16 бар), герметик может быть более предпочтительным вариантом, чем постоянная замена проскальзывающихся прокладок.
Совместимость со средой. Перед принятием решения проверь спецификацию герметика: он должен быть устойчив ко всем компонентам перекачиваемой или хранящейся среды, включая химически активные вещества, масла, растворители и рабочую температуру. Несовместимость приведет к размягчению, растрескиванию или отслаиванию герметика.
Когда замена категорически недопустима
Есть ситуации, в которых отказ от прокладки в пользу герметика не может быть даже рассмотрен.
Высокое и среднее давление (свыше 1,6 МПа). Газопроводы, компрессорные системы, гидравлические линии под давлением и емкости, рассчитанные на класс давления 16 бар и выше, требуют прокладок по стандартам ASME или EN. Герметик выдавливается из зазора под высоким давлением, оставляя микротрещины, через которые начинается утечка. Для таких систем замена прокладки фланца на герметик - это нарушение проектной документации и причина отказа при техническом освидетельствовании.
Агрессивные среды и экстремальные температуры. Если фланцевое соединение работает с кислотами, щелочами, органическими растворителями или при температуре выше 150 °C, совместимость герметика становится критичной. Для газопроводов, где среда может содержать сернистые соединения, водяной пар или углеводородные конденсаты, герметик должен пройти сертификацию по API или европейским стандартам. Попытка обойтись без этого - признак халатности.
Фланцы с кольцевыми соединениями (ring-joint gaskets). Если фланц изначально спроектирован под металлическую кольцевую прокладку (как в API 6A для скважинного оборудования или в морских системах), замена на герметик нарушает конструкцию соединения и лишает узел гарантии производителя. Металлическое кольцо работает иначе, чем герметик: оно обеспечивает механическое уплотнение за счет деформации материала, а герметик - за счет вязкого заполнения зазора.
Узлы с требованиями по отслеживанию герметичности. На производствах, где каждое соединение проверяется на герметичность с помощью мыльного раствора, галогенного течеискателя или масляной пробы, герметик может «замаскировать» микротечи, которые выявили бы обслуживающие специалисты. Это усложняет диагностику и откладывает плановый ремонт.
Подготовка фланцев и правильное применение герметика
Если инженер дал добро на замену прокладки на герметик, главное - не испортить результат на этапе монтажа.
Очистка поверхностей
Перед нанесением герметика необходимо полностью удалить остатки старой прокладки, прежний герметик, RTV-силикон, краску, масло, смазку, грязь и ржавчину. Это не мелочь: даже тонкий слой масла или окиси воздействует на адгезию герметика к поверхности фланца.

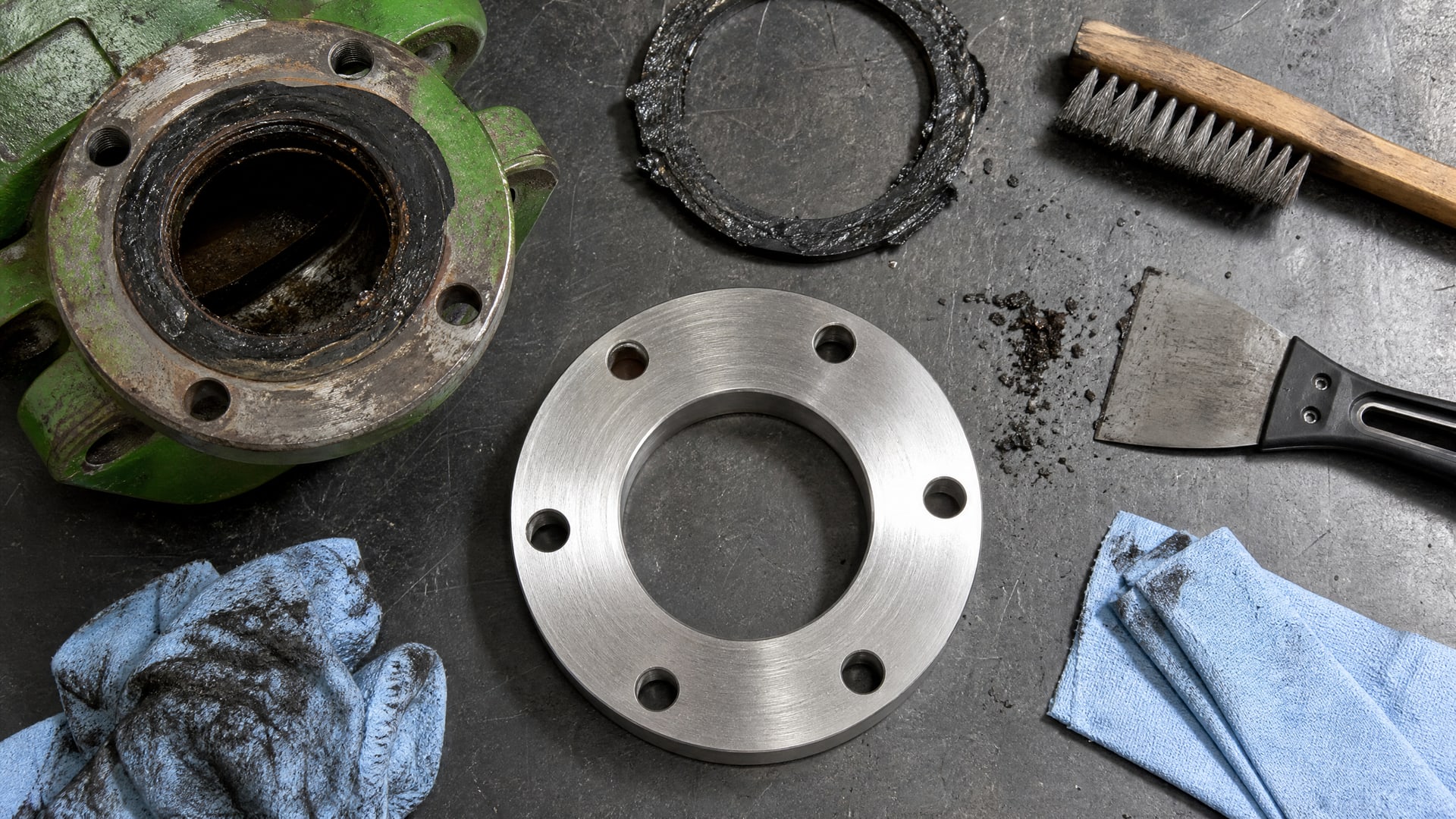

Рекомендуемый порядок: - Удали остатки прокладки механически (скребком или щеткой по металлу), не повредив уплотняющие кольца фланца. - Протри поверхность чистой тряпкой для удаления пыли и крошки. - Если прокладка была масляной или покрыта маслом, промой место соединения растворителем (ацетон, уайт-спирит) без остатка. - После растворителя дай поверхности полностью высохнуть - минимум 15 минут.
Игнорирование этого этапа - главная причина отслаивания герметика в течение первых дней после монтажа. Герметик не прилипнет к грязи; он прилипнет только к чистому металлу.
Нанесение и сборка

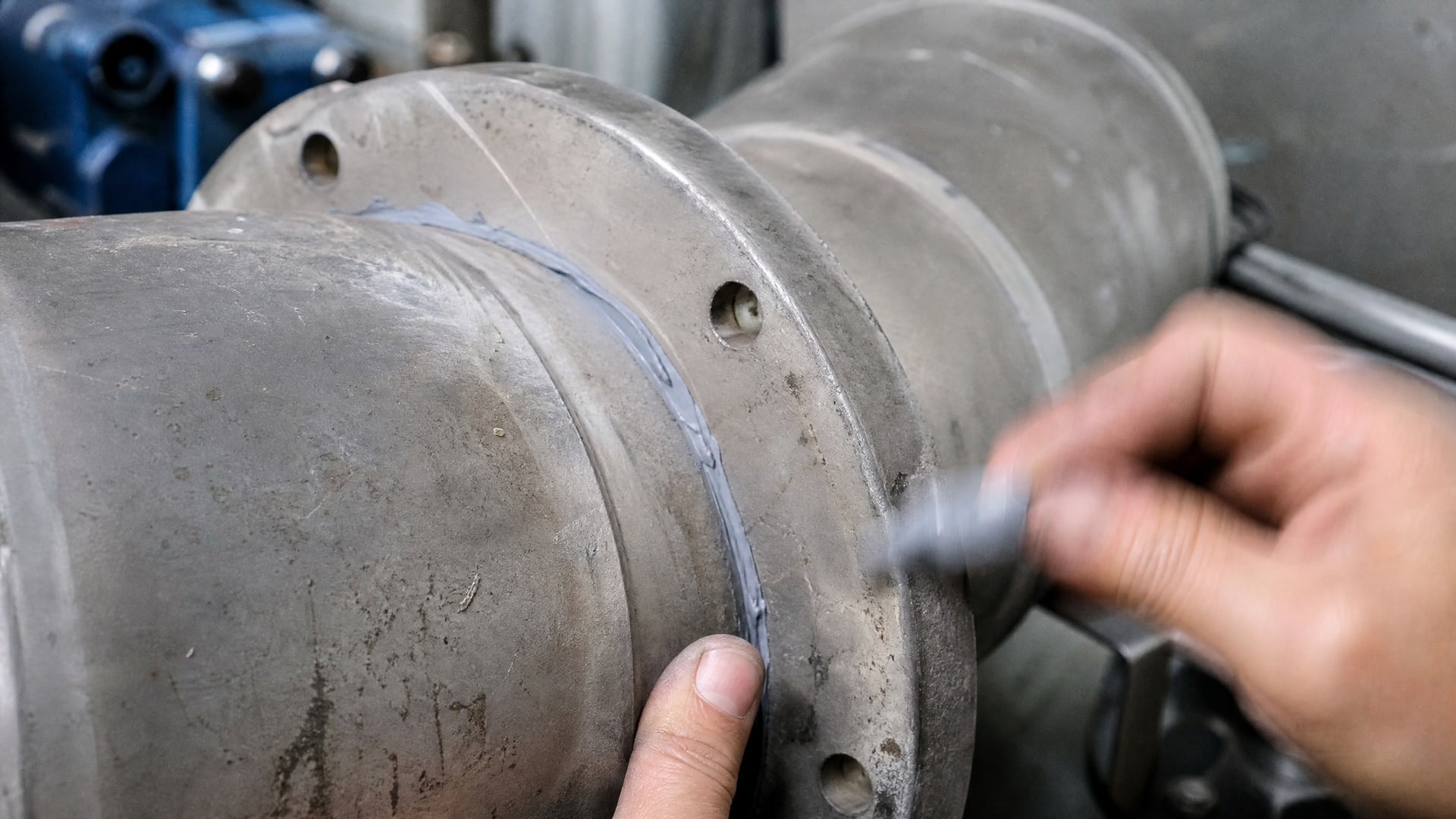

Нанеси герметик тонкой, равномерной пленкой по всей уплотняющей поверхности фланца. Избыток герметика не улучшит герметичность - он просто выдавится в радиальном направлении и затечет в систему. После нанесения герметика немедленно соедини фланцы и затяни болты.
Если герметик анаэробный, он будет твердеть в течение 24 часов при комнатной температуре. Не запускай систему раньше этого срока. Если герметик силиконовый (RTV), время твердевания может быть дольше - уточни инструкцию производителя.
Проверка герметичности
После твердевания герметика проверь соединение на герметичность. Для систем под давлением используй мыльный раствор или галогенный течеискатель. Если обнаружены даже микротечи, нужно разобрать соединение, очистить герметик и повторить процедуру. Попытка "довести" герметик дополнительным обжимом болтов приведет к его выдавливанию.
Замена уплотняющих прокладок фланцевых соединений: периодичность и критерии
Не путай замену прокладки с переходом на герметик.
Плановая замена уплотняющих прокладок фланцевых соединений - это отдельная задача, которая выполняется по графику техобслуживания.
Периодичность замены фланцевых прокладок зависит от типа среды, давления и материала прокладки: - Для систем отопления (до 0,6 МПа, до 100 °C): 3–5 лет при условии герметичности. - Для систем водоснабжения (0,6–1,6 МПа, до 70 °C): 2–3 года. - Для паровых систем (1,6–4 МПа, до 250 °C): 1–2 года. - Для химически активных сред: 6–12 месяцев в зависимости от агрессивности.
Признаки необходимости замены: - Видимая утечка или намокание в месте фланцевого соединения. - Окраска прокладки из-за проникновения масла или химических веществ. - Деформация или разрыв прокладки при визуальном осмотре. - Потеря гибкости; прокладка становится твердой и не восстанавливает форму после нажатия.
Плановая замена прокладки - это нормальная часть профилактического обслуживания. Герметик может снизить частоту таких замен, но не исключает их полностью.
Герметизация фланцевых соединений на производстве: лучшие практики
На крупных производствах, где герметичность критична, используют комбинированный подход: тонкий слой герметика плюс прокладка сниженной толщины, или герметик на этапе повторной сборки при техническом обслуживании.
Документирование решения
Перед внедрением герметика как основного средства уплотнения вместо прокладки на производстве: - Проведи испытание герметика на совместимость со всеми рабочими средами узла. - Проверь герметичность соединения в течение 72 часов после нанесения под рабочим давлением. - Издай приказ о допустимых условиях применения герметика (классы давления, диапазоны температуры, типы сред). - Обучи персонал правилам очистки, нанесения и проверки герметичности.
Такой подход обеспечивает надежность и снижает риск ошибок при срочных ремонтах.
Выбор герметика по средам
Для фланцевых соединений, работающих в контакте с разными средами, используются герметики разных типов:
| Среда | Тип герметика | Совместимость |
|---|---|---|
| Вода, теплоноситель | Анаэробный или RTV-силикон | Высокая |
| Масло минеральное | Анаэробный | Средняя-высокая |
| Пар (до 180 °C) | RTV-силикон высокотемпературный | Высокая |
| Кислоты, щелочи | Анаэробный (проверить совместимость) | Зависит от концентрации и типа герметика |
| Кислород, инертные газы | Анаэробный пищевого класса | Высокая |
| Органические растворители | Полиуретановый герметик | Средняя (требует проверки) |
Перед применением герметика в новой среде всегда запроси у поставщика эталонные испытания или проведи собственные тесты на совместимость.
Герметик как альтернатива: реальные возможности и ограничения
В последние годы производители герметиков активно позиционируют свои продукты как универсальную замену прокладкам.
Это отчасти верно, но только в узких рамках.
Герметик имеет преимущества перед прокладкой: - Не требует точного размера и формы (герметик заполняет любую геометрию поверхности). - Не пропускает воду и масло лучше, чем изношенная прокладка. - Может храниться неограниченное время без деградации.
Но герметик не может заменить прокладку в системах: - Под давлением выше 1,6 МПа без предварительной инженерной оценки. - С циклическими нагрузками (вибрация, температурные колебания): герметик работает статично, а прокладка - динамично. - С требованиями по полной разборке и повторной сборке в полевых условиях: герметик твердеет долго, прокладку можно установить за минуты.

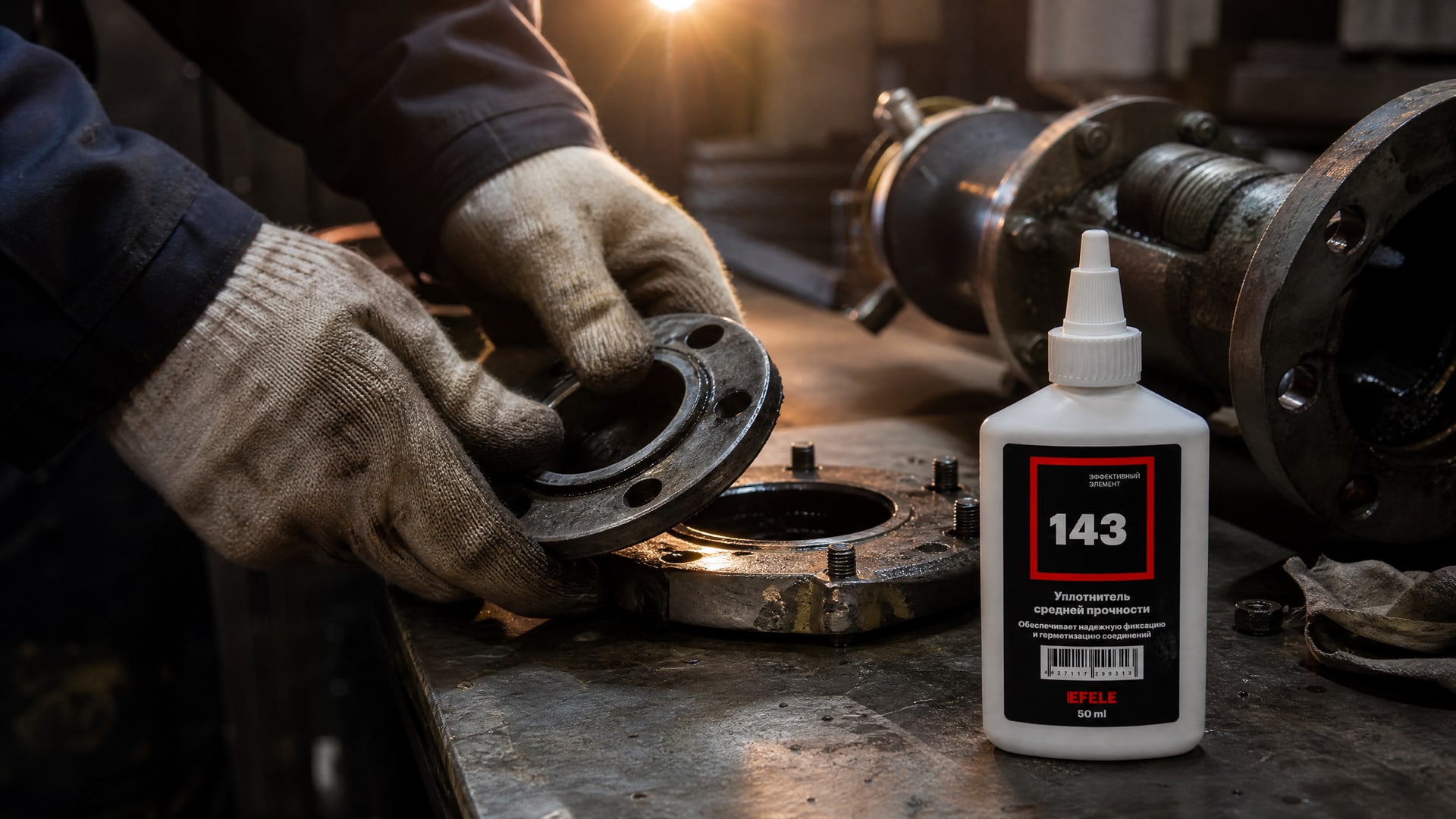

Для фланцевых соединений на линиях фасовки, где нужна быстрая замена герметизирующего элемента при техническом обслуживании, рекомендуется использовать EFELE 143 - жидкий уплотнитель, который обеспечивает среднюю прочность и термостойкость для плоских разборных металлических фланцевых соединений. Это решение прошло испытания на совместимость с пищевыми средами и минеральными маслами, что делает его подходящим для цехов с повышенными требованиями к герметичности без потери возможности быстрого разбора узла.
Часто задаваемые вопросы
Допускается ли замена прокладок фланцевых соединений на герметик?
Допускается только в узлах низкого давления (до 0,6 МПа) при соответствии герметика рабочей среде и температуре. Для фланцевых соединений газопроводов, систем под давлением и ответственных узлов замена требует письменного разрешения инженера и проверки по действующим стандартам. Самовольная замена в ответственных узлах может привести к аварии и является нарушением регламента.
Как часто нужна замена прокладки на фланцевом соединении?
Периодичность зависит от типа среды и давления: для отопления -3–5 лет, для водоснабжения -2–3 года, для пара -1–2 года, для агрессивных сред -6–12 месяцев. Плановую замену прокладки проводят во время технического обслуживания; внеплановую - при обнаружении утечек или деградации прокладки. Герметик может увеличить промежуток между заменами, но не исключает необходимость плановой профилактики.
Какая подготовка требуется перед нанесением герметика на фланец?
Полная очистка поверхностей: удаление остатков старой прокладки, ржавчины, масла, грязи и краски. Сначала удали остатки механически, затем протри чистой тряпкой, при необходимости промой растворителем (ацетон, уайт-спирит) и дай полностью высохнуть минимум 15 минут. Это - критический этап; плохая подготовка приводит к отслаиванию герметика в течение дней после монтажа.
Почему герметик иногда не держит герметичность на газопроводе?
Герметик в узлах под высоким давлением выдавливается из зазора микротрещинами, если давление превышает номинальное для выбранного герметика. Кроме того, герметик не компенсирует деформацию рабочих поверхностей фланца; если кольца износились или повреждены, герметик не обеспечит герметичность. Для газопроводов нужны прокладки по стандартам ASME или EN; герметик может применяться только как дополнение при низком давлении и с согласия инженера.
Сколько времени твердеет герметик и когда можно включить систему в работу?
Анаэробный герметик твердеет в течение 24 часов при комнатной температуре; RTV-силиконовый герметик может требовать до 48 часов. Не запускай систему под давлением раньше полного твердевания, иначе герметик выдавится из зазора и соединение станет негерметичным. Точное время уточни в инструкции производителя герметика.
Заключение
Замена прокладок фланцев на герметик - не универсальное решение, а вариант, применимый только в строго определенных условиях. Для неответственных фланцевых соединений низкого давления (до 0,6 МПа), работающих с совместимыми средами, герметик часто справляется лучше, чем уже стертая прокладка. Для газопроводов, систем под давлением 1,6 МПа и выше, а также узлов с агрессивными средами замена требует инженерной проверки по стандартам ISO 7005, ASME B16.20 или EN 12560 и письменного допуска в соответствии с регламентом предприятия. Успех замены зависит не столько от марки герметика, сколько от качества подготовки поверхностей: полного удаления остатков старой прокладки, масла, ржавчины и грязи. Герметик не компенсирует деформированные уплотняющие кольца фланца; если поверхности повреждены, сначала нужно восстановить или заменить фланец. Перед принятием решения о переходе на герметик проконсультируйся с инженером предприятия, проверь совместимость герметика с рабочей средой и температурой, и документально оформи решение в приказе по предприятию. Это убережет от ошибок и обеспечит надежность фланцевых соединений на долгие годы.
