Обледенение лопастей ветротурбин и узлов энергетического оборудования приводит к потере мощности, повреждению конструкций и остановке производства. Традиционные методы борьбы со льдом - нагрев, механическая чистка - требуют дополнительных энергозатрат и трудоемкого обслуживания. В последнее десятилетие индустрия развивает более эффективный подход: антиадгезионные покрытия, которые физически снижают прилипание льда к поверхности и облегчают его удаление.
Антиадгезионные покрытия - это системы материалов со специальными свойствами поверхности, которые препятствуют образованию прочной связи между льдом и подложкой. В отличие от просто гидрофобных поверхностей, настоящие противообледенительные покрытия должны работать в условиях циклических нагрузок, УФ-облучения, абразивного износа и подтверждаться измеримыми тестами адгезии льда. Статья разбирает, как работают эти технологии, какие стандарты уже приняты в ветроэнергетике, и какие ошибки чаще всего совершают при их выборе.
Методика испытания адгезии льда: от лаборатории к реальности
Долгое время отрасль ветроэнергетики работала без единого стандарта испытания противообледенительных покрытий.
В 2023-2024 годах ситуация изменилась: появился стандарт ISO/TS 19392-6:2023 (также опубликован как CEN ISO/TS 19392-6:2024), который прямо описывает метод определения адгезии льда на покрытых подложках с использованием центрифуги.

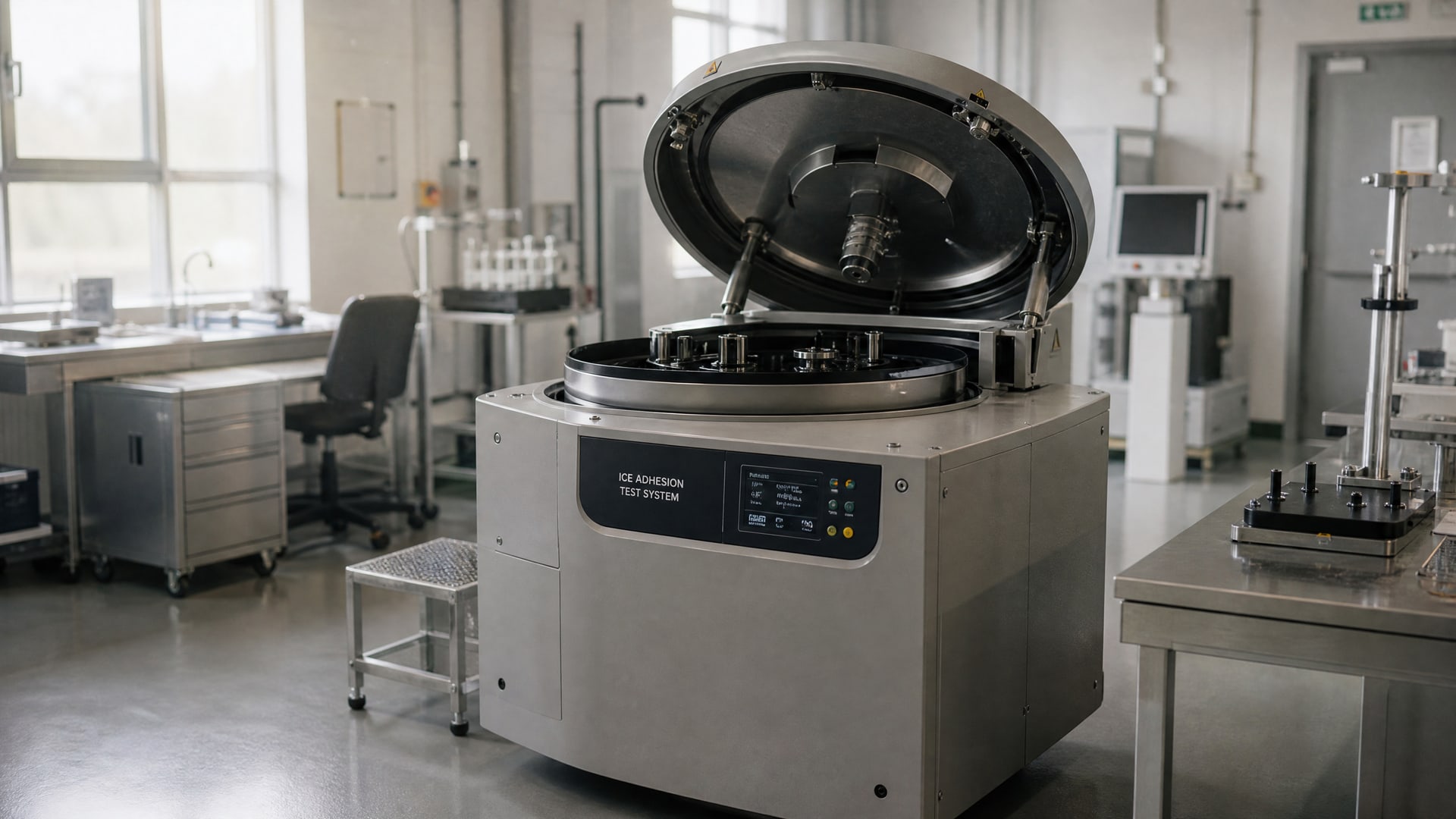

Суть метода: на образец покрытия нарастает слой искусственного льда с типовыми параметрами (температура, влажность, скорость замерзания). После образования льда образец помещают в центрифугу и увеличивают центробежную силу до момента, когда лед отрывается от поверхности. Значение силы отрыва - это численный показатель адгезии, выраженный обычно в Паскалях или в относительных единицах.
Этот стандарт создан специально для систем покрытий лопастей ветровых турбин и задает типовые виды искусственного льда, чтобы результаты можно было сравнивать между лабораториями и производителями. Однако научные обзоры еще отмечают, что на сегодняшний день нет полного набора международных тест-стандартов для всех аспектов icephobic-свойств: например, устойчивость к эрозии и агинг под УФ-облучением на нижних слоях покрытия требуют дополнительных методик.
Лабораторные результаты: примеры эффективности
Практические исследования показывают высокие лабораторные показатели: так, стабильные фторполимерные покрытия демонстрировали 94,7% подавления образования льда при минус 6 градусов Цельсия и 99,5% эффективности при минус 10 градусов Цельсия. Эти цифры получены при контролируемых условиях испытания и соответствуют требованиям ISO/TS 19392-6:2023.
Однако переход от лаборатории к реальным условиям - это всегда риск. Обзоры состояния технологий показывают, что ни одно из существующих покрытий пока не закрывает все требования одновременно, особенно по долговечности и практической реализации. Лед на реальной лопасти турбины образуется при ветре, осадках и быстрых перепадах температур; поверхность подвергается абразивному износу от песка и пыли, УФ-деградации и циклам замораживания-оттаивания. Лабораторное значение адгезии 50 кПа на день 0 может упасть до 150 кПа через 6-12 месяцев полевой эксплуатации - и тогда лед перестает отрываться легко.
Различие между anti-icing и de-icing подходами
В энергетическом машиностроении и авиации существует принципиальное различие между двумя стратегиями защиты от льда, и выбор стратегии определяет, какое покрытие вам нужно.
Anti-icing - это предотвращение образования льда. Покрытие препятствует тому, чтобы капли воды вообще прилипли к поверхности и замерзли. Такие покрытия часто гидрофобны (отталкивают воду) и обладают низкой адгезией к льду с самого начала. Недостаток: при интенсивном ледообразовании (частые туманы, ледяной дождь) покрытие может быть перегружено, и лед все равно нарастет.
De-icing - это облегчение удаления уже образовавшегося льда. Покрытие не препятствует образованию льда, но резко снижает силу сцепления между льдом и подложкой, так что лед легко отрывается при вибрации, ветре или небольшом механическом воздействии. Такие покрытия часто основаны на эластичных полимерах или низкоэнергетических поверхностях.
Рекомендации DNVGL-RP-0175 по проектированию ветротурбин в условиях обледенения отдельно различают эти подходы и рекомендуют комбинировать их в зависимости от климата региона и конструкции лопасти. Для холодного климата с частыми туманами и ледяными осадками может подойти anti-icing, тогда как для регионов с редким, но интенсивным ледообразованием предпочтительнее de-icing.
Применение антиадгезионных покрытий в ветроэнергетике
Ветровая энергетика - это основной драйвер развития антиадгезионных технологий в промышленности.
Причина проста: обледенение лопастей приводит к немедленному падению генерируемой мощности (до 50% потерь за сезон в суровых климатах) и к риску аварийного отключения установки.
Для защиты от обледенения и прилипания снега к поверхностям, особенно в условиях низких температур, могут применяться антифрикционные покрытия с антиадгезионными свойствами, которые улучшают скольжение и предотвращают налипание. Например, MODENGY PTFE-A20 обладает антиадгезионными характеристиками и используется на производствах для создания скользких, устойчивых к холоду поверхностей.
На практике покрытия наносят на переднюю кромку лопасти (leading edge), где ледообразование начинается первым. Толщина системы покрытия обычно составляет 0,5-2 мм. После нанесения образец сверяется со спецификацией производителя и проходит ускоренные тесты на адгезию льда, УФ-устойчивость и механическую прочность.
Долговечность и реальные условия
Критичный момент: лабораторный результат хорош, но он не гарантирует надежность на турбине. Турбины работают в чрезвычайно агрессивных условиях. Лопасти вращаются с частотой 10-20 оборотов в минуту, испытывая циклические нагрузки до 50 МПа; поверхность постоянно подвергается воздействию УФ-лучей, кислорода и озона; в дождливых регионах pH среды падает из-за кислотного дождя; в прибрежных зонах соль способствует коррозии и деградации адгезии.
Обзоры по icephobic coatings показывают, что большинство экспериментальных покрытий теряют свои антиадгезионные свойства в течение 6-18 месяцев полевой эксплуатации. Причины: микротрещины в покрытии, проникновение влаги в промежуточные слои, окисление полимерной матрицы, истирание верхнего слоя.
Следовательно, при выборе покрытия для турбины нужно не только смотреть на начальную адгезию льда (в день 0), но и требовать данные деградации после искусственного старения: УФ-облучение по ISO 4892, циклы замораживания-оттаивания по ASTM F1170 или ГОСТ 25.505-85, циклическая механическая нагрузка.
Стандарты и сертификация: ветротурбины против авиации
Три ключевых нормативных документа определяют требования к защите от обледенения:
ISO/TS 19392-6:2023 для ветротурбин
Этот стандарт специально разработан для лопастей ветровых турбин. Он описывает методику нарастания искусственного льда, способ измерения адгезии центрифугой и критерии приемки. Стандарт позволяет сравнивать покрытия разных производителей на единой базе.
Валидация по ISO/TS 19392-6 - это уже минимум, который требуют многие ветроэнергетические компании при закупке лопастей с антиадгезионным покрытием.
DNVGL-RP-0175 для проектирования турбин в условиях обледенения
Рекомендательная практика DNV GL охватывает более широкий спектр: проектирование конструкции лопасти, стратегия нагрева, мониторинг, система de-icing, резервные способы защиты. Покрытия рассматриваются как часть комплексной системы, а не как самостоятельное решение. Документ содержит принципы для onshore и offshore установок.
ASTM F3120/F3120M-20 для авиационных двигателей
Это совершенно другой стандарт, применяемый в авиационной промышленности. Он охватывает защиту inlet (входной части двигателя) от ледяных кристаллов, механизмы ice shedding (отделения льда от винтов и обтекателей) и требования к материалам турбины, работающей как на земле, так и в полете. Требования здесь куда жестче, потому что отказ системы защиты от льда в авиации приводит к авариям.
Если ваше оборудование подпадает под авиационные стандарты (например, вы поставляете компоненты для авиадвигателя), ориентируйтесь на ASTM F3120/F3120M-20 и требуйте сертификацию производителя. Для ветротурбин - ISO/TS 19392-6:2023 плюс DNVGL-RP-0175.
Типичные ошибки при выборе антиадгезионного покрытия
Закупщики и инженеры часто допускают систематические ошибки, которые приводят к неудачам на производстве.
Ошибка 1: путаница между «антиадгезионным» и «противообледенительным»
Многие полагают, что это синонимы. На самом деле антиадгезионность (низкое прилипание) - это только одно из свойств противообледенительного покрытия. Противообледенительное покрытие должно еще быть долговечным, устойчивым к УФ, эластичным (чтобы не трескалось при циклических нагрузках) и технологичным в нанесении. Покрытие может иметь отличную начальную адгезию льда, но потерять ее через полгода из-за УФ-деградации - и тогда оно становится бесполезным.
Ошибка 2: «если работает в лабораторию, работает в поле»
Это классическая переоценка лабораторных тестов. Центрифужный тест адгезии - это стандартизированный метод, но он не воспроизводит полный спектр полевых условий. Лед в лаборатории образуется при температуре минус 5-10 градусов Цельсия с фиксированной влажностью; на турбине происходит чередование замерзания, оттаивания, ветровой нагрузки и абразивного воздействия пыли за одну неделю. Поэтому при выборе обязательно запросите долговременные данные: насколько деградирует адгезия после 1000 часов УФ-облучения или 50 циклов замораживания-оттаивания.
Ошибка 3: «один стандарт на всех»
Ветротурбины, авиадвигатели и газовые турбины на ТЭЦ требуют разных подходов. Если вы выбираете покрытие для авиационного компонента и полагаетесь только на ISO/TS 19392-6, это опасно - нужна сертификация по ASTM F3120/F3120M-20. Если же это ветротурбина, то ISO/TS 19392-6 и DNVGL-RP-0175 - базовый набор требований.
Ошибка 4: игнорирование подготовки поверхности и нанесения
Лучшее в мире антиадгезионное покрытие не будет работать, если поверхность подготовлена плохо. Адгезия покрытия к подложке критична: если покрытие начнет отслаиваться, антиадгезионные свойства уйдут. Требуется чистка поверхности (удаление ржавчины, масла, грязи), часто - грунтование, а затем нанесение по строго определенной технологии (температура, влажность, толщина слоя).
Силиконовые жидкости, такие как EFELE ПДМС 10 cSt, также обладают антиадгезионными свойствами и могут использоваться в качестве гидрофобизаторов для создания защитных покрытий или предварительной обработки перед нанесением основного покрытия.
После нанесения нужна контрольная проверка: измерение толщины сухого слоя, адгезия по кроссхатч-тесту (ASTM D3359), начальная адгезия льда по центрифуге.
Ошибка 5: ожидание, что покрытие решит все без дополнительных мер
Антиадгезионное покрытие - это инструмент, но не панацея. Отраслевые рекомендации (DNVGL-RP-0175, IEA Wind Task 19) рассматривают его как часть системы защиты, которая может включать:
Нагрев лопастей (электрический или жидкостной)
Механическую чистку или вибрационное удаление льда
Мониторинг накопления льда (датчики)
Дренажные отверстия и каналы для отвода воды
В тяжелых климатических условиях (частые туманы, обильный ледяной дождь) одно только покрытие может быть недостаточно.
Часто задаваемые вопросы
Чем отличается антиадгезионное покрытие от простого гидрофобного?
Гидрофобное покрытие отталкивает воду, но может не препятствовать образованию льда, если вода все равно замерзнет. Антиадгезионное покрытие специально разработано для снижения прилипания льда к поверхности - это более узкое, но более целенаправленное свойство. Гидрофобность часто является компонентом антиадгезионной системы, но не определяет ее полностью.
Какова толщина антиадгезионного покрытия на лопасти ветротурбины?
Типовая толщина системы покрытия (включая грунт, промежуточный слой и финишное покрытие с антиадгезионными свойствами) составляет 0,5-2 мм. Точное значение зависит от производителя лопасти и требуемого уровня защиты. Измерение толщины входит в стандартный контроль качества и проводится толщиномером по ASTM B499.
Можно ли восстановить антиадгезионное покрытие после повреждения?
В лабораторных условиях - да, можно перенанести; в полевых условиях на работающей турбине - крайне затруднительно. Причины: сложность подготовки поверхности при высоте, необходимость контроля влажности и температуры, недопустимость простоя установки. На практике локальное повреждение закрывают временным герметиком, а полное восстановление покрытия планируют при плановом ремонте.
Как долго работает антиадгезионное покрытие?
При благоприятных условиях (редкое ледообразование, умеренная абразивность среды) антиадгезионные свойства сохраняются 2-3 года. В суровых климатах с частыми туманами, кислотными дождями и интенсивным ветром деградация может начаться через 6-12 месяцев. Производители должны предоставить данные по гарантированному сроку и условиям сохранения свойств.
Безопасно ли антиадгезионное покрытие для окружающей среды?
Это зависит от состава. Фторполимерные покрытия (на основе ПТФЭ) считаются экологически инертными на готовой поверхности, но при производстве и утилизации требуют соблюдения требований. Некоторые дешевые антиадгезионные системы содержат летучие органические соединения (ЛОС), которые испаряются и должны быть утилизированы согласно ГОСТ или ISO. При закупке требуйте сертификат соответствия экологическим стандартам и данные по выбросам ЛОС.
Заключение
Антиадгезионные покрытия - это не просто гидрофобные поверхности, а измеряемые системы защиты от обледенения, валидированные по отраслевым стандартам. В ветроэнергетике уже действует ISO/TS 19392-6:2023 с методикой испытания адгезии льда центрифугой; для авиационных двигателей применяются требования ASTM F3120/F3120M-20. Выбор между anti-icing и de-icing подходами зависит от климата и конструкции вашего оборудования.
Главная ошибка покупателей - переоценка лабораторных результатов. Покрытие может показать 99,5% подавления ледообразования в день 0, но потерять это свойство через год из-за УФ-деградации и циклических нагрузок. При выборе поставщика требуйте не только начальные показатели адгезии, но и данные по деградации после агинга, документы по подготовке поверхности, протоколы контроля качества и гарантированный срок сохранения свойств. Совмещайте покрытия с другими методами защиты (нагрев, мониторинг, система де-айсинга) - тогда защита будет надежной.
