Смазка через тавотницу (или масленку) - стандартный способ регулярного ухода за подшипниками, которые работают в машиностроении, на конвейерах, в редукторах и узлах передачи. Подшипники нужно смазывать не реже одного раза в месяц в нормальных условиях, чаще - при высоких нагрузках или температурах. Если на узле установлена тавотница, то смазать подшипник можно без разборки оборудования: через нее вводится пластичная смазка или жидкое масло прямо в зазоры качения. Статья показывает, как это сделать правильно - выбрать инструмент, подобрать смазку, выполнить нанесение без излишеств, которые привели бы к перегреву, и контролировать результат.
Понимание конструкции тавотницы и подшипника
Тавотница - это небольшой канал или отверстие в корпусе узла, которое соединяет внешнюю среду с областью, где находится подшипник.
Через нее вводится смазка для восполнения ее расхода и вымывания загрязнений. Тавотница может быть снабжена резьбовой пробкой, клапаном или закрыта заглушкой - в зависимости от конструкции редуктора, гидравлической муфты или муфты привода.

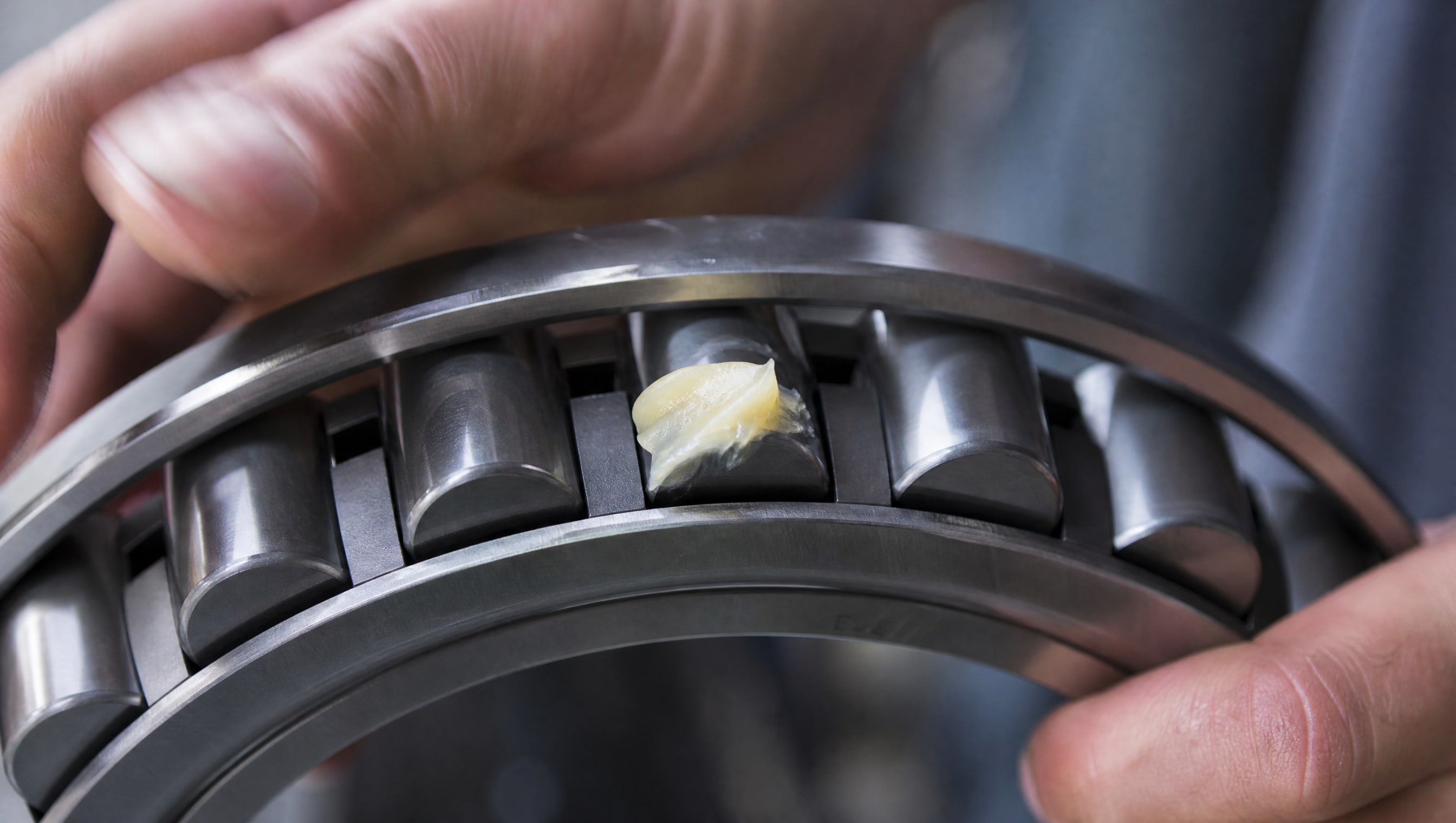

Подшипник состоит из внешнего кольца, внутреннего кольца, шариков (или роликов) и сепаратора. Между кольцами и телами качения должен быть микроскопический слой смазки толщиной 0,5-2 микрона, который разделяет металлические поверхности. Эта пленка предотвращает задиры, снижает трение и отводит тепло. Если смазки недостаточно, подшипник работает в полусухом режиме, что ведет к износу; если ее слишком много, она вспенивается от вращения, тепло не отводится, и температура подшипника растет.
Типы подшипников и особенности смазки
Открытые подшипники без уплотнителей часто ставят на вентиляторы и тихоходные узлы. Они легко смазываются через тавотницу, но быстро впитывают пыль.
Закрытые подшипники с односторонним или двусторонним контактным уплотнением (пыльником) затруднены для доступа смазки. При нажатии на шприц смазка должна преодолеть сопротивление уплотнения, поэтому требуется большее усилие.
Выжимные подшипники (с роликами, расположенными под углом) перемещаются вдоль вала во время работы. Их часто смазывают через центральную тавотницу, но объем смазки строго нормирован: переполнение вызывает скачок температуры на 50-80 °C и ускоренный износ.
Ступичные подшипники в автомобильной промышленности часто закрытого типа. Их смазывают реже - после сотен часов работы или по мере необходимости, если слышны посторонние звуки.
Выбор смазки и ее характеристики
Смазка для подшипников должна иметь класс консистенции NLGI 1, NLGI 2 или NLGI 3 в зависимости от скорости вращения и условий.
NLGI - это числовая шкала консистенции: чем выше число, тем гуще смазка. Для большинства промышленных подшипников среднего и низкого быстродвижения подходит NLGI 2 (пластичность напоминает сливочное масло).
При высоких температурах (выше 80 °C) требуется смазка с точкой каплепадения не менее 180 °C и хорошей окислительной стойкостью. Синтетические смазки на основе полиальфаолефинов (ПАО) или эстеров держат температуру лучше минеральных.
При контакте с влагой, химическими средами или пищевыми продуктами выбирают смазку, которая не смывается водой, не токсична (при необходимости - с пищевым допуском NSF H1) и не вступает в реакцию с окружающей средой. Для подшипников, работающих в условиях высоких температур и агрессивных сред, таких как в печах или упаковочном оборудовании, целесообразно применять смазки, прошедшие испытание на термо- и химическую стойкость, с расширенным диапазоном рабочих температур (от -30 до +140 °C и выше) и NSF-допуском.
Вязкость базового масла смазки (если она жидкая) обозначается по ISO: ISO VG 32, ISO VG 46, ISO VG 68. Вязкость должна соответствовать рекомендациям производителя оборудования - низкая (VG 32) для быстрых подшипников, высокая (VG 68 и более) для медленных.
Инструменты и расходники для смазки подшипника
Для нанесения смазки через тавотницу нужны:
Шприц для смазки - механический ручной, объемом 100-500 мл. Выбирают по размеру тавотницы: маленький шприц (100 мл) подходит для тонких отверстий; крупный (500 мл) - для широких каналов.
Насадка (наконечник) к шприцу - обычно идет в комплекте, может быть пластиковой или металлической. На ее конец надевается гибкая трубка, которая вводится в тавотницу.
Гибкая трубка (если не входит в комплект) - длиной 0,5-1 м, диаметром 3-6 мм, позволяет не держать шприц в неудобном положении.
Туба (картридж) со смазкой - алюминиевая или стальная, объемом 200-400 мл, подходит для нечастых операций и когда нужна удобство одноручного применения. Используется с пистолетом-выдавливателем.
Чистая ветошь (хлопковая или микрофибра) - для удаления излишков смазки после нанесения и протирки корпуса.
Емкость для промывки (если требуется смена смазки) - растворитель или нефтяной отгон для удаления старой смазки перед нанесением новой.
Пошаговая инструкция по смазке подшипника через шприц
Подготовка
Остановите оборудование и дайте ему остыть в течение 10-15 минут. Горячий подшипник имеет расширенные зазоры, и смазка распределится неправильно; кроме того, вы можете обжечься. Проверьте маркировку на корпусе: там должна быть указана точка смазки и (часто) рекомендуемый объем и интервал. Если информация стерта, сверьтесь со спецификацией оборудования.
Очистите тавотницу от пыли и грязи. Если она забита, осторожно прочистьте иголкой или тонким металлическим стержнем (не расширяя отверстие).
Заполнение шприца
Откройте картридж со смазкой или выдавите смазку из трубы в чистую емкость. Возьмите шприц за поршень, потяните его вверх, расширяя цилиндр. Введите наконечник шприца в смазку и нажимайте на поршень медленно, заполняя цилиндр. Убедитесь, что в цилиндре нет воздушных пузырей - они снижают давление и затрудняют нанесение.

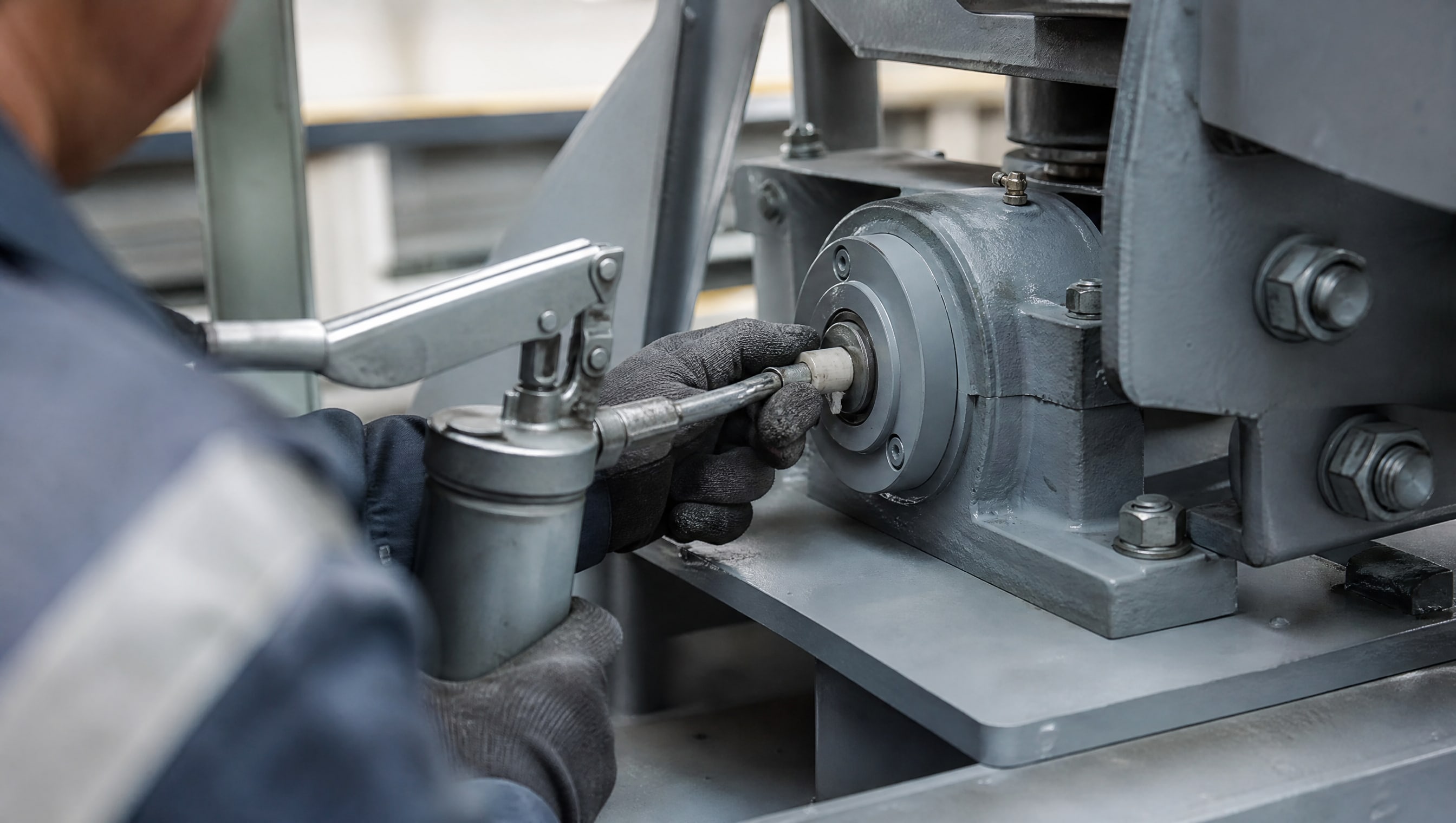

Присоединение к тавотнице
Плотно присоедините гибкую трубку к наконечнику шприца (если она не встроена). Введите свободный конец трубки в тавотницу до упора, но без чрезмерного давления - не нужно расширять отверстие. Убедитесь, что соединение герметично; небольшая подтекание - норма, но не должно быть сильных утечек.
Нанесение смазки
Начните медленно нажимать на поршень шприца. Смазка должна входить в подшипник равномерно, с сопротивлением. Если сопротивление очень велико (подшипник забит или уплотнение очень плотное), не прилагайте силу - это может разрушить уплотнитель. Лучше повторить операцию несколько раз с меньшим объемом.
Типовый объем за одно нанесение -5-15 граммов смазки (примерно 5-10 мл по объему). Производитель оборудования обычно указывает точное значение. Для закрытых подшипников лучше недодать, чем передать: начните с половины нормального объема, дайте подшипнику поработать 30-60 секунд, затем (если нужно) повторите.
При смазке выжимных подшипников не снимая соблюдайте максимальную осторожность: они очень чувствительны к объему. Первые несколько подходов делайте по 2-3 мл, контролируя температуру после каждого. Если подшипник начал греться, прекратите смазку и дайте ему остыть.
Удаление излишков
Медленно выньте трубку из тавотницы. Если из отверстия вытекла смазка, протрите корпус чистой ветошью. Излишки смазки должны быть удалены, иначе они будут вспениваться и греть подшипник.
Дайте оборудованию поработать 2-3 минуты на холостом ходу, чтобы смазка распределилась. Затем остановитесь и снова протрите корпус.
Смазка подшипника через тубу и пистолет
Альтернатива шприцу - туба (картридж) со смазкой и пневматический или механический пистолет-выдавливатель.
Этот способ удобен для частых операций и когда нужна большая точность дозирования.
Установка туба в пистолет
Откройте пистолет, выдвинув его заднюю часть. Вставьте картридж со смазкой в пистолет, убедившись, что его носик совпадает с направляющей. Закройте пистолет, нажав рычаг назад до щелчка.
Выдавливание смазки
Присоедините гибкую трубку к носику картриджа (если она не встроена). Введите конец трубки в тавотницу. Начните медленно нажимать на спусковой крючок пистолета. Смазка должна поступать порционно, без рывков. Большинство пистолетов имеют регулятор хода, который позволяет контролировать объем выдачи за один цикл.
Для закрытого подшипника используйте минимальное усилие и несколько коротких нажатий вместо одного длительного. Между нажатиями дайте подшипнику поработать несколько секунд.
Картридж со смазкой можно хранить в пистолете между операциями. По окончании работы очистите носик пистолета ветошью и закройте его заглушкой, чтобы смазка не засохла.
Как смазать закрытый подшипник с пыльником
Закрытые подшипники с односторонним или двусторонним уплотнением требуют особого подхода.
Их тавотница находится в центре, на торце корпуса, и предназначена именно для такого ухода - чтобы смазка могла пройти сквозь уплотнение (обычно войлочное или резиновое кольцо) и попасть к телам качения.
Подготовка и заполнение шприца - как в стандартной инструкции выше. Когда вводите трубку в тавотницу закрытого подшипника, прилагайте плавное, но уверенное давление: уплотнение оказывает сопротивление. Если давить резко, вы рискуете порвать уплотнитель; если не прилагать достаточно усилия, смазка не пройдет.
Объем смазки для закрытого подшипника особенно важен: перелив вызовет перегрев. Начните с 5 граммов (примерно 5 мл), дайте подшипнику поработать 1-2 минуты, проверьте его температуру, касаясь корпуса (должно быть тепло, но не обжигающе). Если температура в норме, подшипник работает тихо и без вибраций, дополнительная смазка не требуется. Повторяйте процедуру раз в месяц или реже, в зависимости от рекомендаций производителя.
Смазка выжимных, опорных и других специальных типов подшипников
Выжимные подшипники (с роликами под углом) устанавливают в редукторах, коробках передач, муфтах сцепления.
Они воспринимают осевые нагрузки и часто смазываются центральной тавотницей.
При смазке выжимного подшипника не снимая придерживайтесь минимального объема: 2-3 мл за операцию. Причина - конструкция: роликовые подшипники более чувствительны к переполнению, чем шариковые. Смазка, скопившаяся в центре, начнет вращаться вместе с сепаратором и генерировать тепло. Для задних подшипников автомобилей (опорные конусные роликовые) применяется аналогичный принцип: частые, но небольшие дозы.
Ступичные подшипники передней оси служат дольше задних, потому что нагрузка ниже. Их смазывают реже - в среднем раз в 2-3 месяца. Для подшипников передней подвески холодное время года требует дополнительной смазки, так как вязкость смазки растет. Ступичные подшипники на велосипеде закрыты и часто требуют полной разборки для переборки, однако если велосипед новый и имеет открытый доступ через тавотницу, можно применить тот же метод шприца: 5-10 граммов раз в месяц при регулярной езде.
Опорные подшипники в редукторах и валопроводах часто работают при высоких нагрузках и температурах. Для них используют смазку повышенной вязкости и с улучшенной окислительной стойкостью. Интервал смазки может быть ниже - раз в две недели при непрерывной работе.
Контроль качества и признаки неправильной смазки
После смазки подшипника через тавотницу проверьте результат за 10-30 минут работы оборудования:
Температура: корпус узла должен быть теплым на ощупь (30-50 °C), но не горячим. Если рука не может удерживаться на корпусе больше 5 секунд, температура превышена. Это признак переизбытка смазки или неправильного ее выбора.
Звук и вибрация: подшипник должен работать бесшумно, без грохота, писка или стука. Шум часто означает, что смазки недостаточно или ее качество не соответствует условиям.
Состояние уплотнений: если смазка начала вытекать из-под уплотнения на корпусе, объем был передан. Это не критично, но требует коррекции при следующей смазке.
Разность температур: измерьте температуру подшипника в начале и через 5 минут работы. Рост должен быть плавным, без скачков.
Если после смазки подшипник стал греться сильнее, чем было раньше, значит, вы применили смазку с неправильной вязкостью или объем был избыточен. Остановите оборудование, дайте ему остыть, затем попробуйте удалить излишки (осторожно введите шприц без смазки, нажимая на поршень в обратном направлении, чтобы смазка вышла обратно). Если это не помогло, потребуется полная разборка подшипника.
Интервалы смазки и план техобслуживания
Интервал между смазками подшипника зависит от типа подшипника, условий работы и характера смазки:
Открытые подшипники при температуре окружающей среды 20-30 °C и нормальных нагрузках - раз в месяц.
Закрытые подшипники с уплотнением - раз в 2-3 месяца или по мере необходимости.
Выжимные подшипники редукторов при непрерывной работе - раз в две недели.
Высокоскоростные подшипники (выше 3000 оборотов в минуту) смазывают чаще - раз в две недели или даже раз в неделю, но меньшим объемом.
Низкоскоростные опорные подшипники вентиляторов, конвейеров - раз в месяц-два.
При высокой температуре окружающей среды (выше 50 °C) или высоких нагрузках интервал сокращается на 30-50 %. При работе во влажной среде, в присутствии пыли, солей или агрессивных веществ также требуется более частая смазка для вымывания загрязнений и восполнения износа смазочного слоя.
Ведите журнал смазки: отмечайте дату, объем, марку смазки и любые наблюдения (температуру, звук, наличие утечек). Это поможет выявить закономерности и предсказать проблемы раньше, чем произойдет отказ подшипника.
Часто задаваемые вопросы
Что будет, если смазать подшипник слишком много?
При избытке смазки ее избыток вспенивается от вращения подшипника, вязкость эффективно снижается, и трение растет. Это вызывает перегрев: температура подшипника может подняться на 50-80 °C выше нормы. Результат - ускоренное окисление и старение смазки, выдавливание ее сквозь уплотнения, износ сепаратора и, в конце концов, заклинивание подшипника. Начните со скромной дозы, контролируйте температуру.
Как смазать подшипник, если нет тавотницы?

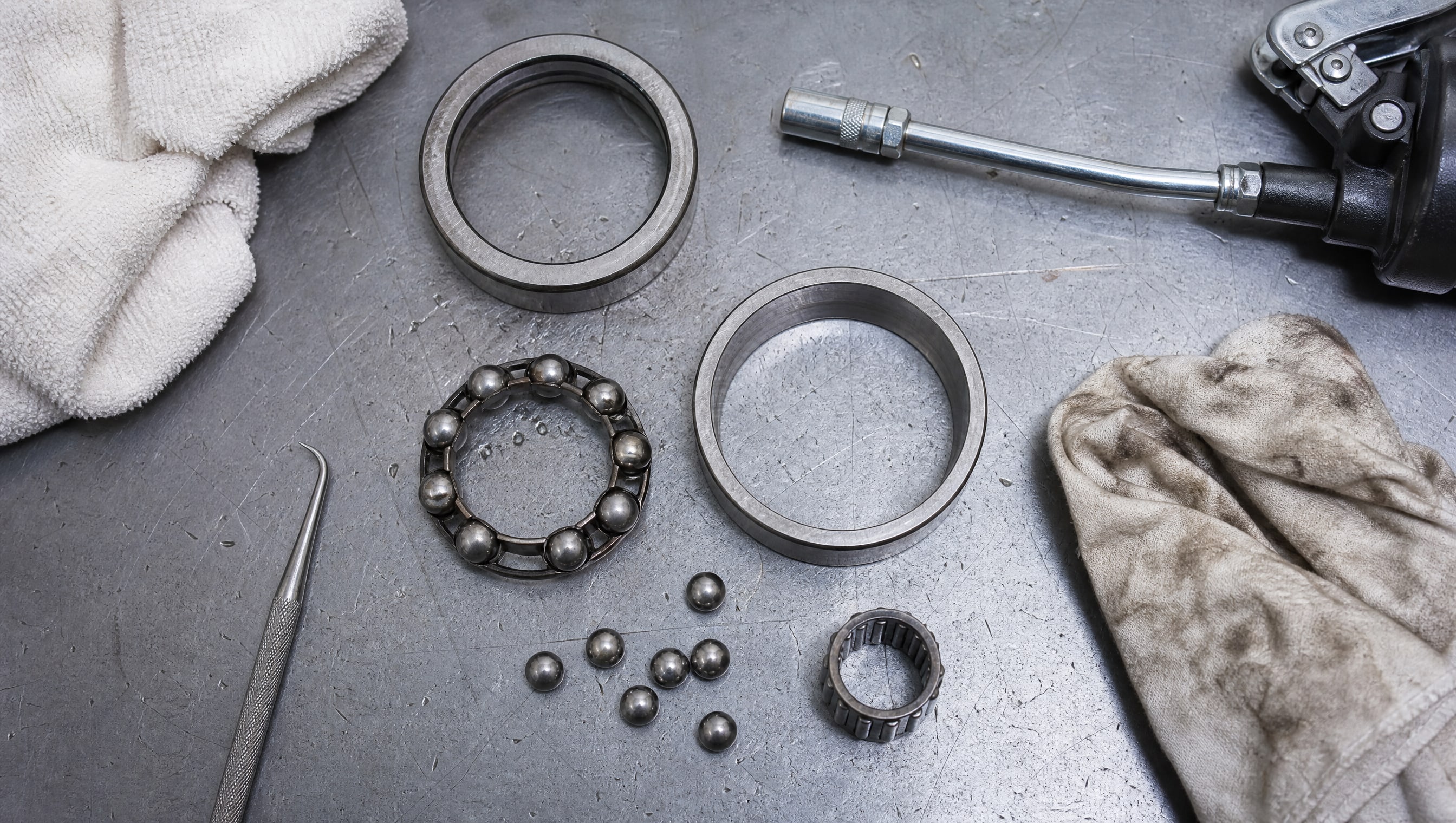

Если подшипник не имеет тавотницы, его можно смазать только разборкой узла. Такие подшипники обычно герметичные и рассчитаны на заводскую смазку на весь срок службы. При необходимости переборки снимите подшипник со скользящей посадки, промойте его в нефтяном отгоне, просушите, затем нанесите свежую смазку тонким слоем, соберите и установите обратно.
Какую смазку выбрать для подшипника, который работает при температуре выше 100 °C?
При температуре выше 100 °C выбирайте синтетические смазки (на основе ПАО, сложных эстеров или полиальфаолефинов) с точкой каплепадения минимум 180-200 °C и индексом вязкости не менее 90. Минеральные смазки быстро окисляются и теряют вязкость. Убедитесь, что смазка одобрена для данного типа подшипника и согласована со спецификацией оборудования.
Можно ли смазать подшипник маслом вместо пластичной смазки?
Если подшипник спроектирован под масло (что указано в спецификации), да. Такие подшипники обычно открытого типа, часто ставятся на быстроходные валы. Масло легче проникает в зазоры качения и лучше отводит тепло. Однако если подшипник спроектирован под пластичную смазку, масло не создаст необходимую пленку между телами качения при возможных микросмещениях узла, и подшипник может повредиться. Проверьте спецификацию перед заменой.
Почему подшипник греется сразу после смазки?
Наиболее частые причины: 1) избыток смазки (уменьшите объем в следующий раз); 2) смазка слишком вязкая для данной скорости вращения (замените на менее вязкую); 3) подшипник загрязнен (потребуется полная промывка и переборка); 4) уплотнение повреждено и смазка не распределяется равномерно. Измеряйте температуру регулярно, чтобы отличить кратковременный нагрев (норма в первые минуты) от постоянного перегрева.
Заключение
Смазка подшипника через тавотницу со шприцем или тубой - простая и эффективная операция, которая продлевает срок службы узла на годы. Ключ к успеху - правильный выбор смазки по вязкости и химическому составу, соблюдение рекомендуемого объема (начните с половины нормы и корректируйте) и регулярность (лучше чаще с малыми дозами, чем редко с большими). Закрытые и выжимные подшипники особенно требовательны к объему: переполнение вызывает перегрев и ускоренный износ.
Составьте план смазки для каждого подшипника, ведите журнал с датами и наблюдениями, контролируйте температуру и звук. Если подшипник начал греться, издавать посторонние звуки или вибрировать, даже после правильной смазки, это означает износ тел качения или сепаратора - потребуется замена подшипника. Регулярная смазка через тавотницу предотвращает 90 % проблем, но не может спасти уже поврежденный узел.
