На современных линиях розлива напитков оборудование работает в условиях постоянного контакта с влагой, остатками продукта и агрессивными моющими растворами. Без правильной смазочной защиты детали быстро подвергаются коррозии, что приводит к выходу из строя подшипников, цепей и направляющих. Смазки класса NSF H1 решают эту проблему: они не только обеспечивают антифрикционные свойства, но и создают надежный защитный слой против ржавчины, одновременно соответствуя строгим гигиеническим требованиям пищевого производства.
В этой статье разберемся, как именно работает антикоррозионная защита H1-смазок, какие параметры искать при выборе, и почему универсальный подход здесь не подойдет. Материал полезен инженерам, техническим специалистам и закупщикам, ответственным за обслуживание пищевого оборудования.
Коррозия на линиях розлива: почему она развивается быстро
Оборудование для розлива напитков подвергается воздействию одновременно нескольких агрессивных факторов.
Во-первых, линии постоянно контактируют с водой - либо в виде конденсата, либо при мойке оборудования после смены. Во-вторых, на них используются щелочные и кислотные моющие растворы, которые ускоряют окисление металла. В-третьих, на открытых узлах и подшипниках часто скапливаются остатки продукции, содержащие соли и сахара, что создает электролит для электрохимической коррозии.
Обычные минеральные смазки в таких условиях вымываются водой или впитывают влагу, теряя защитные свойства. Это приводит к появлению ржавчины на цепях, направляющих, подшипниках и уплотнениях. Коррозионные поражения нарушают геометрию посадочных мест, увеличивают зазоры и вибрацию, что ускоряет износ и может привести к остановке линии.

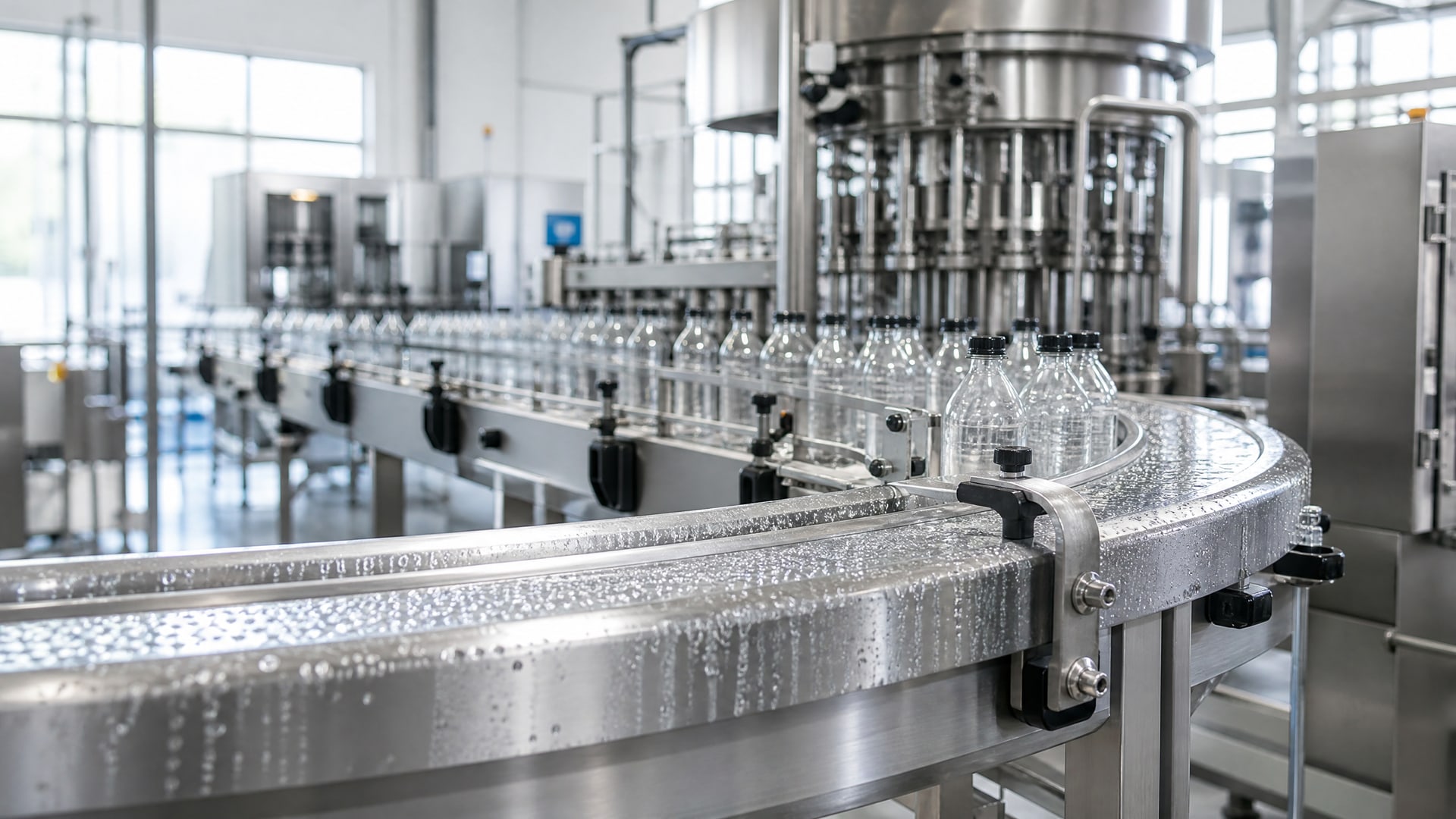

На разных участках розливной линии влажность и интенсивность контакта с водой различны. Подшипники редукторов работают в условиях брызг, цепные приводы подвергаются прямому попаданию воды при мойке, направляющие каруселей часто покрыты тонким слоем конденсата. Каждый из этих узлов требует смазки с гарантированной водостойкостью, но не каждая смазка, даже имеющая допуск пищевого стандарта, обеспечивает такую защиту одинаково хорошо.
Что такое NSF H1 и как это связано с защитой от коррозии
NSF H1 - это не универсальная категория защиты от ржавчины, а регистрационный класс, который подтверждает допустимость случайного контакта смазки с пищевыми продуктами.
Сертификат NSF H1 дается составам, которые при попадании в продукт не представляют опасности для здоровья потребителя.
Однако в сертификатах и техдокументации NSF-зарегистрированных смазок прямо указывается, что такие составы могут использоваться как protective anti-rust film на оборудовании пищевой промышленности. Это означает, что H1-смазка не только соответствует гигиеническим требованиям, но и способна образовать защитный слой против коррозии.
Международный стандарт ISO 21469:2006 дополняет требования NSF. Он задает гигиенические и производственные требования к смазкам, включая область применения - защита от коррозии оборудования при производстве и обработке пищевых продуктов. Это означает, что смазка, соответствующая одновременно NSF H1 и ISO 21469, прошла проверку не только на безопасность контакта с пищей, но и на способность защищать металлические узлы в пищевом производстве.
Важно понимать разницу: H1-сертификат описывает допустимость случайного пищевого контакта, а ISO 21469 конкретизирует гигиенические требования при производстве и хранении самой смазки. На практике оба стандарта говорят об одном - перед вами смазка, которую можно использовать на пищевом оборудовании безопасно, и она рассчитана на работу в условиях пищевого производства.
Однако антикоррозионные свойства зависят от конкретного состава. Разные H1-смазки могут показывать разную устойчивость к воде и разные показатели защиты от коррозии. Это подтверждается отдельными испытаниями: методом ASTM D1264 проверяется water washout (количество смазки, вымытое водой), методом DIN 51807/1 оценивается corrosion protection (защита от коррозии на стальных образцах), методом ISO 11007 (Emcor) - коррозионное воздействие на медь.
Параметры водостойкости: что нужно проверить при выборе
Когда вы подбираете смазку для линий розлива, следует обратить внимание на три ключевых показателя водостойкости и антикоррозионной защиты.
Water resistance и water washout
Water resistance (устойчивость к воде) описывает способность смазки сохранять свои защитные свойства при контакте с влагой. Water washout (вымывание водой) - это конкретное количество смазки, которое вымывается водой в определенных условиях испытания. Для пищевого оборудования, работающего во влажной среде, этот показатель должен быть низким: чем меньше процент вымывания, тем дольше смазка останется на узле и будет его защищать.
Испытание проводится по методу ASTM D1264: образец смазки подвергается воздействию дистиллированной воды при определенной температуре в течение времени. После этого измеряется, сколько граммов смазки осталось. На хорошо водостойких смазках этот показатель не превышает 3-5% от исходной массы. Для линий розлива напитков рекомендуется выбирать составы с water washout менее 5%.
Corrosion protection
Защита от коррозии (corrosion protection) измеряется несколькими методами. Наиболее распространены испытания ASTM D1743 (защита от коррозии стали) и DIN 51807/1 (антикоррозионная защита). В этих тестах стальной или медный образец покрывается смазкой, затем помещается в условия, имитирующие влажную среду с солью. После экспозиции образец проверяется на наличие ржавчины и других коррозионных поражений.
Результат выражается в баллах: для пищевого оборудования приемлемы оценки не ниже 1a (почти без коррозии) или 1b (минимальные следы). На техспецификациях это может быть записано как «passed» или с указанием конкретного балла.
Устойчивость к щелочным и кислотным растворам
Линии розлива регулярно моют щелочными (pH > 10) и кислотными (pH < 4) растворами. Смазка должна выдерживать контакт с такими средами без размягчения, набухания или потери адгезии (прилипаемости к поверхности). Это свойство обычно проверяется отдельным тестом и указывается в техдокументации как «resistant to hot water, steam and alkaline solutions» или аналогично.
Выбор смазки под разные узлы линии розлива
На линиях розлива напитков работают разные типы узлов, и каждый требует смазки со своим набором параметров.
Универсальный подход здесь не сработает.
Подшипники редукторов и электромоторов
Редукторы и моторные подшипники испытывают высокие нагрузки, поэтому смазка для них должна иметь хорошие противоизносные и противозадирные свойства. Одновременно они работают во влажной среде и подвергаются воздействию брызг и конденсата. Для таких узлов выбирают пластичные смазки NLGI класса 2 (средняя консистенция) с высокой water resistance и copper corrosion не выше 1b. Температурный диапазон должен включать условия, при которых работает оборудование.

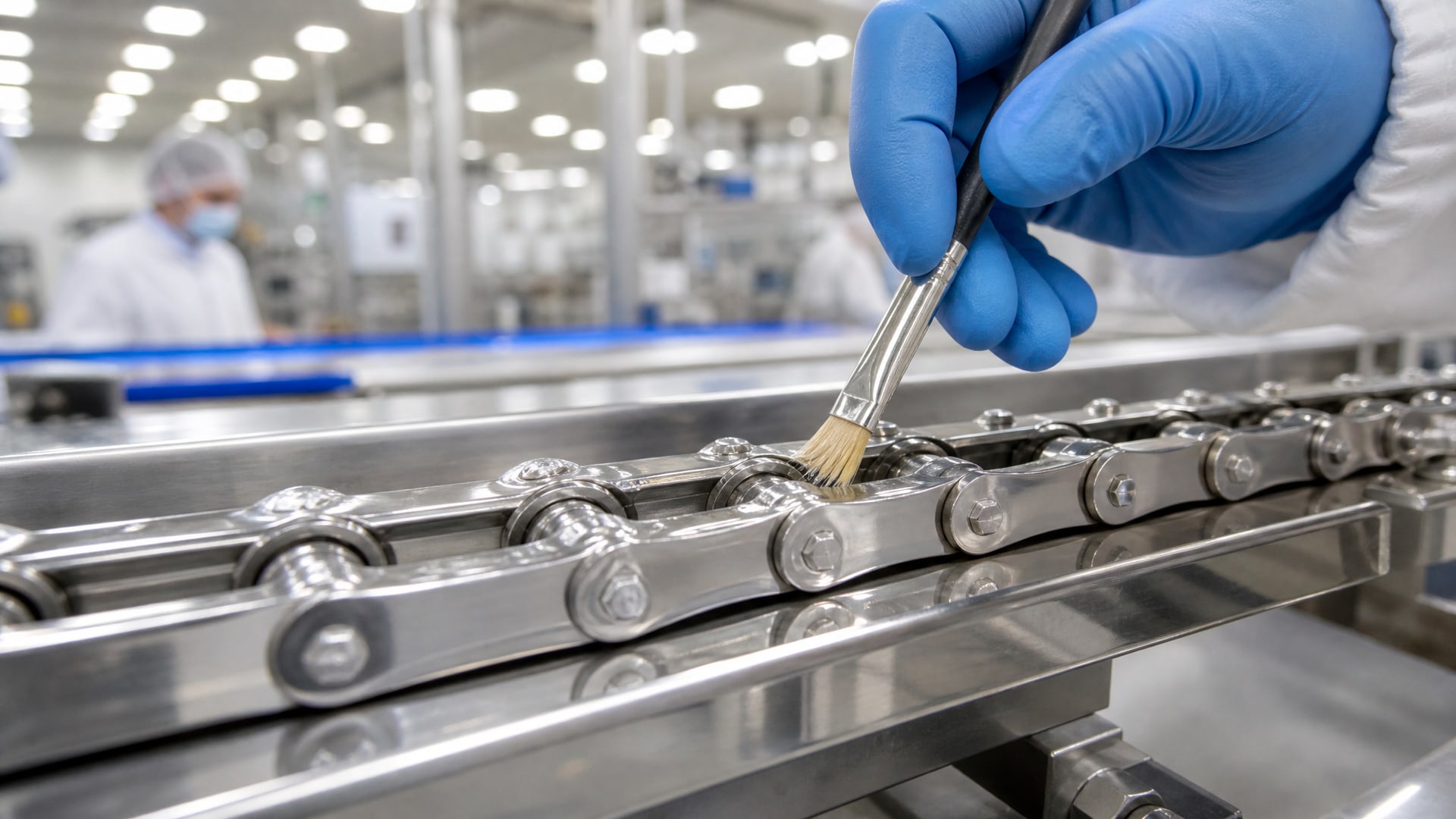

Цепные приводы
Цепи подвергаются прямому попаданию воды при мойке и работают с высокой скоростью. Для них рекомендуются жидкие смазки (масла) с хорошей water washout, либо пластичные смазки с очень низким water washout (менее 2-3%). Слишком густая смазка задержит воду и потеряет защитные свойства, слишком жидкая вымоется водой. Оптимальный вариант - масло на основе минерального или синтетического сырья с добавками, обеспечивающими водостойкость и антикоррозионную защиту.

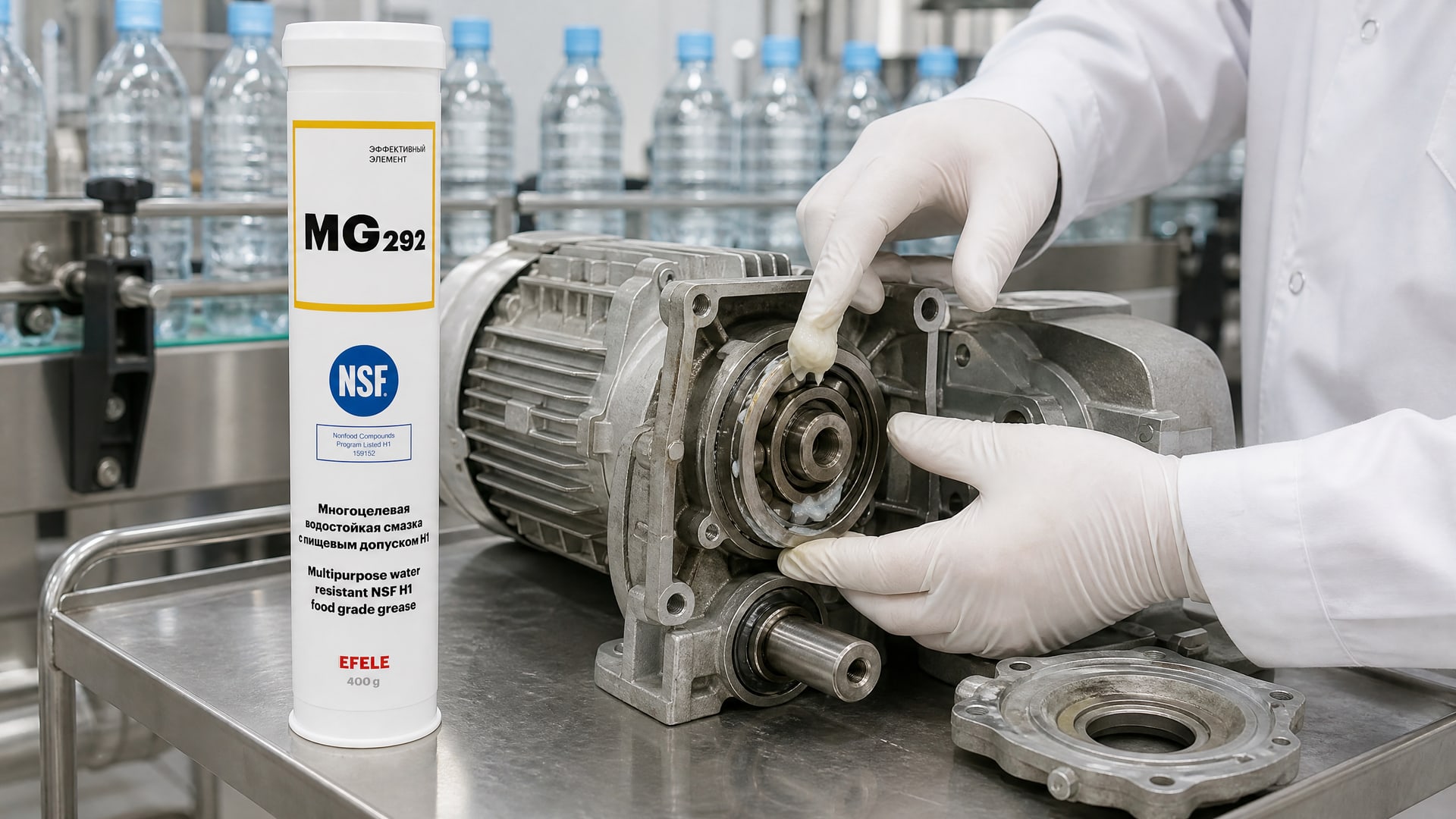

Для защиты от коррозии в условиях повышенной влажности и агрессивных сред на линиях розлива напитков рекомендуется использовать водостойкую многоцелевую смазку EFELE MG-292 с допуском NSF H1, специально разработанную для высоконагруженных узлов пищевого оборудования.
Открытые направляющие и каретки
Направляющие каруселей и распределительных механизмов часто покрыты слоем конденсата и подвергаются соскабливанию частицами продукции. Для них требуется смазка с хорошей адгезией, которая прилипает к металлической поверхности и не легко стирается. Пластичные смазки NLGI 1-2 с противоизносными присадками подходят лучше. Критичны показатели copper corrosion и устойчивость к щелочным растворам при мойке.
Уплотнения и подвижные соединения
Для уплотнительных механизмов, сальников и уплотнительных колец важна адгезия смазки и ее стабильность под воздействием воды и температурных колебаний. Слишком жидкая смазка вытечет, слишком густая будет задерживать грязь и воду. Рекомендуется выбирать NLGI 1-2 с подтвержденной water resistance и низким water washout.
Каждый из этих типов узлов может работать с одной из нескольких смазок, но выбор нужно сверять с техспецификацией оборудования и рекомендациями производителя линии розлива.
Как правильно подобрать смазку: пошаговый подход
При выборе смазки для линий розлива напитков следуйте структурированному алгоритму.
Шаг 1: определите условия работы узла
Ответьте на вопросы: какой тип узла (подшипник, цепь, направляющая, уплотнение)? Какова интенсивность контакта с влагой (периодическое брызгание, постоянный конденсат, прямая мойка водой)? Какие температуры (от какой и до какой)? Какие моющие растворы используются (щелочные, кислотные, их комбинация)? Работает ли узел под нагрузкой или нет?
Шаг 2: выпишите требования к смазке
На основе условий составьте список требований: допуск NSF H1 (обязателен для линий розлива); water washout менее 5% (рекомендуемый максимум); copper corrosion 1a или 1b; температурный диапазон не менее ±30°C относительно рабочей температуры узла; тип консистенции (NLGI класс для пластичных смазок или вязкость для жидких); противоизносные свойства (если узел работает под нагрузкой).
Шаг 3: сверьте документацию продукта
Откройте техническую карточку (TDS) или каталог потенциального поставщика. Проверьте, указаны ли конкретные значения water washout, copper corrosion, диапазон температур, допуск NSF H1 и ISO 21469 (если требуется). Если в документации написано «соответствует требованиям пищевого производства», но конкретных цифр нет, запросите полную техспецификацию.
Шаг 4: проверьте совместимость с материалами узла
Убедитесь, что смазка не вызывает разбухание резиновых уплотнений или коррозию цветных металлов. Эта информация обычно указана в разделе «Compatibility» техдокументации.
Шаг 5: запросите образец и проведите испытание
На производстве рекомендуется провести испытание смазки на одном из узлов перед тем, как переводить на нее всю линию. Это займет несколько смен и позволит убедиться, что смазка не вымывается быстрее ожидаемого и защищает от коррозии в реальных условиях вашего предприятия.
Распространенные ошибки при выборе и применении
Многие инженеры и закупщики допускают систематические ошибки, которые приводят к преждевременной коррозии оборудования или к финансовым потерям.
Ошибка 1: выбор смазки только по допуску NSF H1, без проверки параметров водостойкости. NSF H1 - это допуск на пищевой контакт, а не гарантия защиты от коррозии. Две разные H1-смазки могут показать совершенно разные результаты water washout и corrosion protection. Всегда проверяйте конкретные цифры.
Ошибка 2: использование одной смазки для всех узлов линии. Подшипники редукторов, цепи, направляющие и уплотнения работают в разных условиях и требуют разные вязкости и консистенции. Применение универсальной смазки часто приводит к перерасходу на одних узлах и недостаточной защите на других.
Ошибка 3: игнорирование температурного диапазона смазки. Если смазка рассчитана на диапазон -10...+60°C, а у вас в летнее время в цехе +35°C без кондиционирования, то в реальности она может не обеспечить нужную консистенцию и защиту. Всегда берите запас по температуре.
Ошибка 4: нанесение смазки толстым слоем. Избыток смазки на открытых узлах притягивает грязь и остатки продукции, что ускоряет коррозию. Смазку наносят тонкой пленкой, достаточной для защиты и смазывания, но не избыточно.
Ошибка 5: смешивание разных смазок. Если вы переводитесь с одной смазки на другую, обязательно очистите узел от остатков старой смазки. Несовместимые смазки могут дать агломераты, которые будут забивать подшипники и направляющие.
Ошибка 6: неправильное хранение и обращение со смазкой. ISO 21469 требует, чтобы смазка хранилась в надлежащих условиях и использовалась в соответствии с рекомендациями. Если контейнер нарушен, находился на солнце или в условиях с высокой влажностью, свойства смазки деградируют. При получении новой партии проверьте целостность упаковки и условия доставки.
Часто задаваемые вопросы
Чем отличается NSF H1 от ISO 21469?
NSF H1 - это регистрационный класс, подтверждающий допустимость случайного контакта смазки с пищевыми продуктами. ISO 21469 - это стандарт гигиенических требований к производству, хранению и обращению со смазкой на производстве, включая защиту от коррозии оборудования. Оба могут быть указаны одновременно на одном продукте, что означает полное соответствие требованиям пищевой промышленности.
Может ли H1-смазка использоваться как защитный слой против ржавчины?
Да, согласно сертификатам NSF такие составы допускаются к применению как protective anti-rust film на оборудовании пищевой промышленности. Однако это работает только если смазка имеет подтвержденные антикоррозионные показатели (copper corrosion, water resistance). Универсальная пищевая смазка без этих данных может оказаться неэффективной.
Почему вода вымывает смазку, если она водостойкая?
Водостойкость (water resistance) не означает полную невымываемость. Это означает, что смазка содержит присадки, которые замедляют вымывание и позволяют ей сохранять свойства при контакте с влагой. Water washout 3-5% означает, что при испытании вымывается 3-5%, а остальные 95-97% остаются на поверхности и защищают металл.
Какая консистенция (NLGI) подходит для линии розлива?
Для большинства узлов линий розлива рекомендуется NLGI 2 (средняя консистенция). Для цепей под прямым водяным давлением при мойке иногда используют NLGI 1 или жидкие смазки (масла). Конкретный выбор зависит от типа узла и интенсивности контакта с влагой; это должно быть указано в техспецификации оборудования.
Как часто нужно переносить смазку на линии розлива?
Интервал переносения зависит от интенсивности мойки, температурного режима и качества выбранной смазки. На высокоскоростных линиях с частой мойкой интервалы могут быть каждые 2-3 недели, на менее интенсивных участках - ежемесячно. Начните с еженедельного контроля и отслеживайте, как быстро смазка вымывается или деградирует в ваших условиях. На основе этих данных отрегулируйте интервал.
Заключение
Смазки класса NSF H1 обеспечивают защиту от коррозии на линиях розлива напитков благодаря двум факторам: гигиенической безопасности (допуск пищевого контакта) и подтвержденным антикоррозионным свойствам (water resistance, water washout, corrosion protection). Однако просто наличие допуска H1 недостаточно - нужно проверить конкретные показатели водостойкости, температурный диапазон и совместимость с типом узла.
Выбирайте смазку по четкому алгоритму: определите условия узла, выпишите требования, сверьте техдокументацию и проведите испытание на реальном оборудовании. Избегайте универсального подхода - разные узлы линии требуют разные смазки. При правильном подборе и регулярном переносении вы значительно снизите затраты на ремонт и продлите ресурс оборудования.
