Выбор покрытия для запорной арматуры определяет не только долговечность клапана, но и безопасность всей системы. Коррозия, эрозия и химическое воздействие среды разрушают металл на 20-40% за первый год работы в агрессивных условиях, если защита подобрана неправильно. Инженеры часто ориентируются на один параметр - толщину слоя или общий тип материала, что приводит к преждевременному отказу арматуры и неожиданным затратам на замену.
В этой статье разбираем, как правильно выбрать покрытие в зависимости от среды эксплуатации, температурного режима и требуемого ресурса. Материал будет полезен закупщикам, инженерам и техническим специалистам, работающим в водоканалах, нефтегазовой отрасли и производстве с коррозионно-активными средами.
Окружающая среда как главный критерий выбора
Коррозионная среда разделяется на несколько категорий, и именно она определяет, какое покрытие будет достаточным.

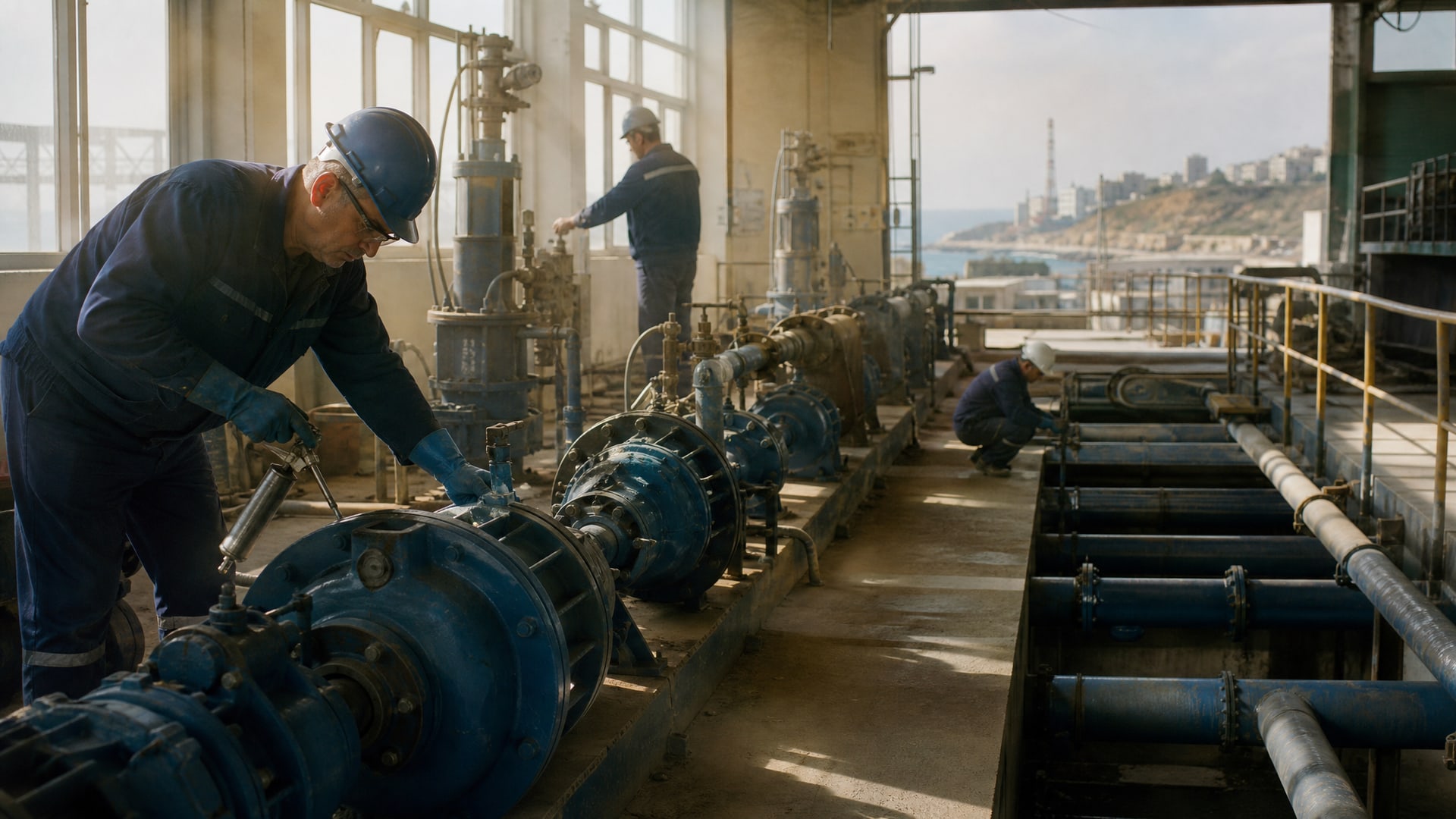

Водопровод в черте города, подземная канализация, прибрежная промышленная площадка и морское буровое оборудование - это совершенно разные условия, хотя все используют запорную арматуру.
Стандарт ISO 12944 выделяет атмосферные категории коррозии: C1 (минимальная, чистый воздух), C2 (низкая, сельская местность), C3 (средняя, городская атмосфера с промышленностью), C4 (высокая, прибрежная или промышленная зона с химически активными выбросами), C5 (очень высокая, морской климат), C5-M и CX (экстремальная, морская и high-performance). Для погруженной работы стандарт предусматривает категории Im1 (пресная вода, редкая смена уровня), Im2 (пресная вода с постоянным или частым погружением), Im3 (морская вода или загрязненная пресная) и Im4 (почва с электролитическими свойствами).
При выборе покрытия сначала определяют, в какой категории находится конкретный клапан. Для клапана в питьевом водопроводе это категория Im1 или Im2; для дождевого коллектора в центре города - C3 снаружи; для маслоотделителя на береговой платформе - C5-M или CX. Только после этого подбирают толщину и тип системы покрытия, чтобы обеспечить требуемую долговечность - обычно 5, 10 или 15 лет в зависимости от проекта и инвестиционного цикла.

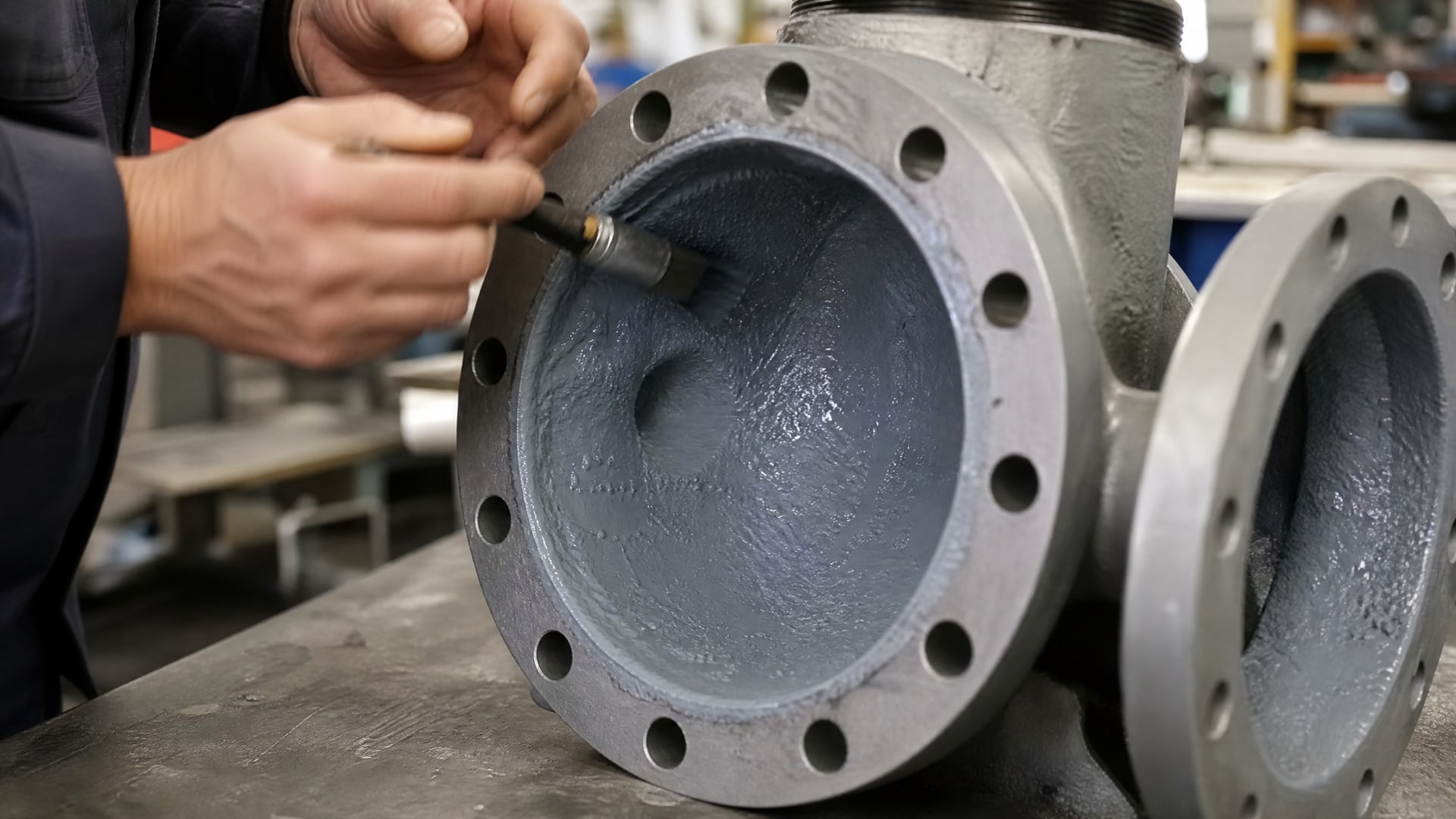

Стандарты и параметры эпоксидных покрытий для воды
Для водной арматуры действуют специализированные стандарты, которые требуют более строгих проверок, чем общие антикоррозионные нормы.
ANSI/AWWA C550-13 описывает внутренние защитные покрытия клапанов в системах водоснабжения, канализации и очистки сточных вод. Диапазон рабочего pH составляет 4-9; эпоксидные и другие полимерные системы должны выдерживать 90-дневное погружение при полном этом диапазоне и температуре около 70°C без отслоения, вздутия или потери адгезии.
Международный стандарт ISO 18468-2017 устанавливает требования для эпоксидных покрытий на чугунных фитингах и клапанах, работающих с сырой, питьевой и сточной водой при температурах до 60°C. В отличие от AWWA, этот стандарт охватывает как внутреннее, так и внешнее покрытие и предусматривает проверку адгезии механическими тестами, а также оценку устойчивости к микробиологической коррозии.
Параметры, которые проверяют в обоих стандартах: - Толщина слоя: для внутреннего покрытия обычно 150-250 микрон, для внешнего 200-300 микрон (в зависимости от категории коррозии). - Адгезия: должна быть не менее 5 МПа при прямом срезе или не менее класса 1 при кросс-хатч-тесте. - Пористость: допускаются единичные поры менее 0,5 мм, но не более 2-3 на 1 м² для критичных зон. - Химическая стойкость: покрытие не должно размягчаться, не должно изменять цвет и адгезию после контакта с хлором, озоном или щелочными дезинфицирующими растворами в концентрациях, используемых на водообработке.
Эксперты подчеркивают, что просто выбрать "эпоксидное покрытие" недостаточно: необходимо убедиться, что конкретная система (основной полимер + отвердитель + пигменты + добавки) имеет протокол испытаний по AWWA C550 или ISO 18468. Многие универсальные эпоксидные краски не проходят эти тесты и могут подойти для конструкций, но не для внутреннего контакта с питьевой водой или сточными водами.
Полимерные покрытия: термопластичные и термореактивные системы
Полимерные покрытия на клапанах и фитингах разделяются на две основные группы согласно AS/NZS 4158:2003.

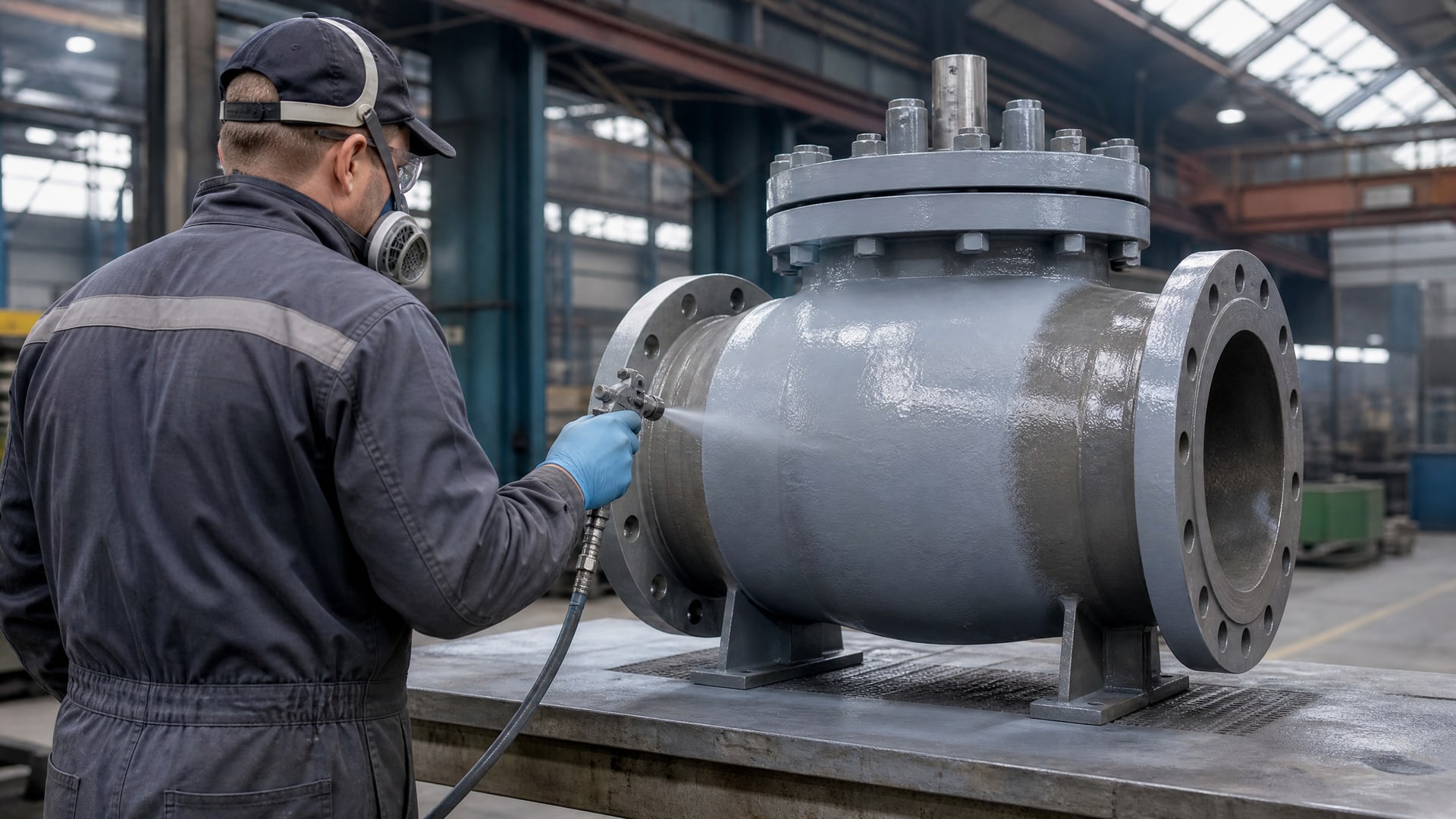

Термопластичные материалы (полиэтилен высокой плотности, полипропилен, поливинилхлорид) легче наносятся на производстве горячим распылением или погружением, быстро застывают и дешевле. Термореактивные системы (эпоксидные, полиуретановые смолы) требуют контролируемого отверждения, но обеспечивают лучшую адгезию и химическую стойкость, особенно при действии кислот, щелочей и окислителей.
При выборе между ними инженеры учитывают: - Температуру эксплуатации: при 60°C и выше полиэтилен может размягчиться, поэтому нужна эпоксидная или полиуретановая система. - Механическое воздействие: если клапан работает в среде с абразивом (песок, шлам), полимерное покрытие должно выдерживать износ; толщина увеличивается на 50-100 микрон. - Совместимость с флюидом: некоторые полимеры разбухают в органических растворителях или при контакте с маслами; для сточных вод и химически активных сред нужны более стойкие смолы. - Ремонтопригодность: термопластичные покрытия легче шлифовать и восстанавливать; эпоксидные требуют специальной подготовки поверхности перед нанесением нового слоя.
Для условий, где запорная арматура подвергается фреттингу, холодным пускам и циклическим нагрузкам в присутствии влаги и коррозионно-активных солей, используются специализированные антифрикционные компаунды. В условиях химически агрессивных сред и высоких температур, характерных для запорной арматуры, покрытие на основе ПТФЭ и дисульфида молибдена обеспечивает надежную защиту уплотнительных поверхностей и снижение трения при срабатывании клапана.

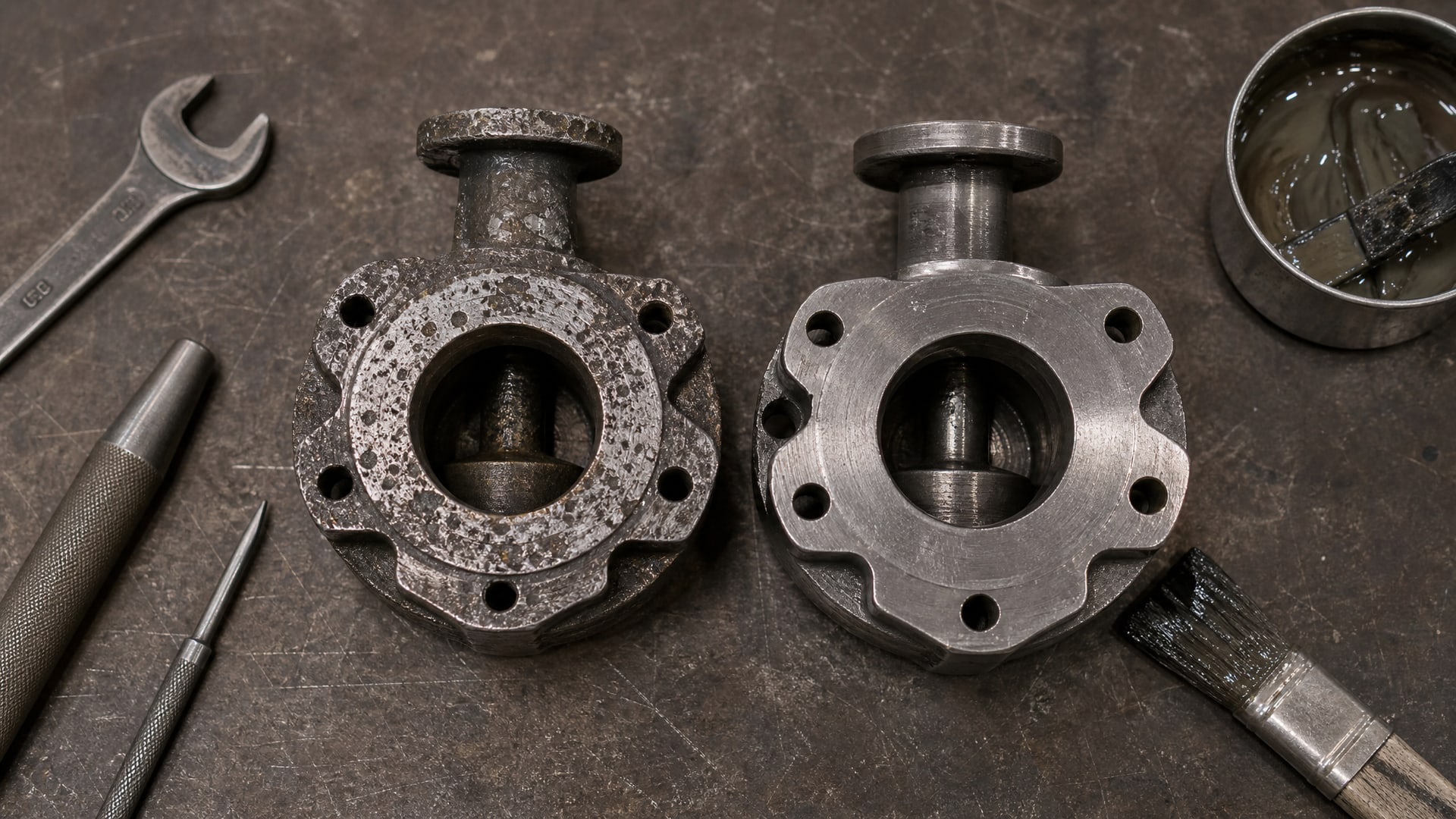

Коррозия и эрозия: разные проблемы, разные решения
Часто эксперты встречаются с заблуждением, что покрытие, защищающее от коррозии, одинаково хорошо защищает и от эрозии.
Это не так. Коррозия - электрохимический процесс разрушения металла под действием влаги и кислорода; эрозия - механический износ поверхности из-за высокой скорости потока, абразивных частиц или кавитации.
Для защиты от коррозии достаточно герметичного полимерного или лакокрасочного слоя толщиной 150-250 микрон, который изолирует металл от электролита. Для защиты от эрозии нужно более твердое, эластичное и толстое покрытие: 300-500 микрон, с хорошей адгезией и способностью поглощать энергию удара частиц. Если клапан установлен в системе очистки сточных вод с высокой концентрацией песка и органики, то полимерное покрытие может истираться за несколько месяцев, и потребуется либо увеличение толщины, либо выбор более износостойкого материала (например, керамическое покрытие), либо установка защитной сетки/гидроциклона перед клапаном.
В прибрежных промышленных зонах клапан часто сталкивается с обеими проблемами сразу: соленый воздух и морские брызги вызывают коррозию, а морские организмы и отложения песка создают абразивное воздействие. В таких случаях применяют многослойную систему: грунт для адгезии, промежуточный слой, финишное полимерное покрытие и дополнительный защитный слой (например, полиуретановый лак) на критичных зонах.
Морские и offshore-условия: категория C5-M и выше
Для клапанов, работающих в морской атмосфере или на морских платформах, требования по защите от коррозии возрастают на порядок.
Стандарты NORSOK M-501 и ISO 12944 категория C5-M устанавливают минимальный ресурс 20 лет для морской арматуры без деградации покрытия. Такие клапаны часто используются в системах морского нефтеснабжения, опреснения морской воды и буровых скважинах.
Система покрытия для C5-M/CX включает несколько обязательных этапов: - Подготовка поверхности: абразивная очистка до класса Sa 2.5 (почти белый металл) с удалением окиси, прокатной чешуи и загрязнений. - Грунт: цинксодержащий или алюминиевый на основе полиэстера или эпоксида, толщина 80-100 микрон. - Промежуточный слой: толстослойный эпоксидный (200-300 микрон) с повышенной адгезией. - Финиш: полиуретановый или акрилполиуретановый лак (100-150 микрон) с УФ-стабилизаторами и отражающими пигментами.
Контроль качества при морском применении строже, чем для пресноводных систем. Проводится проверка толщины каждого слоя, адгезии после 3, 6 и 12 месяцев имитационной морской атмосферы (ASTM B117 или эквивалент), а также оценка устойчивости к катодной защите (если клапан установлен рядом с электродами). Многие проекты требуют сертификата качества на каждую партию покрытия и документов о соответствии NORSOK или ABS (американское общество классификации судов).
Методология выбора: пошаговый алгоритм
При подборе покрытия для конкретной запорной арматуры инженер должен пройти несколько шагов:
Шаг 1: Определить среду эксплуатации - Внутри или снаружи? - Контакт с водой, грунтом, морской атмосферой, химическими веществами? - Какой диапазон pH, температуры, скорости потока? - Есть ли абразивные частицы, озон, хлор?
Шаг 2: Выбрать категорию по стандарту - Для атмосферной коррозии: ISO 12944 (C1 - C5-M). - Для погружения: ISO 12944 (Im1 - Im4) или специализированные водные стандарты. - Для водной арматуры: ANSI/AWWA C550-13 или ISO 18468-2017. - Для морских объектов: NORSOK M-501 или ISO 12944 C5-M.
Шаг 3: Установить требуемую долговечность - Минимум 5 лет (система с минимальной толщиной и стоимостью). - Стандарт 10 лет (промышленная норма для клапанов). - Премиум 15-20 лет (для offshore, системы с гарантией).
Шаг 4: Выбрать систему покрытия - Тип основного материала (эпоксид, полиуретан, полимер). - Количество слоев и толщина каждого. - Требования к подготовке поверхности и технологии нанесения.
Шаг 5: Проверить совместимость - Убедиться, что выбранная система протестирована по соответствующему стандарту. - Запросить протокол испытаний и сертификат от производителя покрытия. - Согласовать технологию с проектом и бюджетом.
На практике закупщики часто пропускают шаги 2 и 5, ориентируясь только на цену и общее описание. Это приводит к тому, что клапан с "универсальным эпоксидным покрытием" через 2-3 года начинает ржаветь изнутри в условиях высокого pH (щелочной сточной воды) или при температуре выше 60°C. Правильный выбор требует немного больше времени на согласование стандартов, но экономит деньги на преждевременной замене и предотвращает аварийные отказы.
Часто задаваемые вопросы
Может ли одно покрытие подходить для клапанов в разных средах?
Нет, один тип покрытия редко подходит для всех условий. Полимерная система, которая отлично работает в пресной воде при pH 7-8 и 30°C, может начать вздуваться или стирать при pH 4 (агрессивная сточная вода) или при 80°C (теплоноситель). Каждый проект требует оценки конкретной среды и выбора квалифицированной по стандарту системы.
Почему толщина покрытия не главный параметр?
Потому что сплошность слоя и адгезия к металлу важнее. Тонкий (150 микрон) качественный эпоксидный слой с хорошей адгезией может прослужить дольше, чем толстый (400 микрон) полимерный слой с порами и плохой адгезией. Поры - это маленькие проходы для электролита, и коррозия распространяется под слоем вдоль границы раздела.
Что означает категория Im2 для подземного клапана в водопроводе?
Im2 означает пресную воду с постоянным или частым погружением, то есть клапан находится под водой или в грунте с высокой влажностью постоянно. Для этой категории требуется толщина 200-300 микрон и хорошая адгезия; простое покрытие из категории C2 (атмосферная коррозия) будет недостаточным.
Нужно ли проверять совместимость покрытия с конкретной маркой клапана?
Да, желательно. Разные производители клапанов используют разные металлы (серый чугун, ковкий чугун, углеродистая или нержавеющая сталь) и разные геометрии поверхностей. Некоторые системы покрытия лучше держатся на чугуне, другие на стали. Производитель клапана обычно дает рекомендацию по подготовке поверхности и совместимым системам.
Какую роль играет подготовка поверхности перед нанесением покрытия?
Подготовка - половина успеха. Для атмосферных клапанов нужна минимум пескоструйная обработка до класса Sa 2 (чистый металл без окиси). Для морских объектов - до Sa 2.5 (почти белый металл). Если поверхность плохо подготовлена, адгезия упадет, и слой отслоится через год. Качественная подготовка стоит 15-25% от стоимости материалов, но окупается многократно за счет долговечности.
Заключение
Выбор покрытия для запорной арматуры - это не выбор краски по цвету, а инженерное решение, которое должно соответствовать среде эксплуатации, температурному режиму и требуемому ресурсу. Начните с определения категории коррозионной среды по ISO 12944, уточните специализированные требования (AWWA C550 для воды, NORSOK M-501 для морских условий), установите долговечность и выбирайте систему покрытия с подтвержденным протоколом испытаний.
Не полагайтесь на универсальные решения и не экономьте на подготовке поверхности. Проверьте совместимость покрытия с материалом клапана, убедитесь, что поставщик предоставляет технический паспорт и сертификаты, а во время монтажа контролируйте толщину и адгезию покрытия. Следующий шаг - согласовать выбранную систему с проектной спецификацией и начать процедуру закупки с учетом времени производства и доставки.
