При сборке резьбовых и шлицевых узлов инженеры сталкиваются с одной из главных проблем: задиры на витках резьбы, неконтролируемый момент затяжки и коррозия в условиях влажной среды или высоких температур. Выбор правильного антифрикционного покрытия напрямую влияет на надежность соединения, скорость монтажа и расходы на переделки. Долгие годы этот сегмент занимали дорогостоящие импортные материалы, но сегодня отечественные решения на основе дисульфида молибдена, графита и тефлона показывают сопоставимые или превосходящие характеристики - при этом снижая стоимость владения и упрощая логистику. В этой статье разберемся, какое покрытие выбрать для конкретного узла, какие параметры сравнивать и как правильно подготовить поверхность перед нанесением.
Почему резьбовые соединения нуждаются в специальном покрытии
Резьба - это геометрия с микроскопическими неровностями, где при затяжке возникают локальные пики давления, достигающие нескольких гигапаскалей.
Если две стальные поверхности соприкасаются без защиты, они либо вызывают коррозию (особенно в присутствии влаги), либо развивают задиры - прямые царапины на витках, которые снижают несущую способность и усложняют разборку узла. Для нержавеющей стали эта проблема еще острее: без покрытия нержавейка «прилипает» к углеродной стали, а затем разделить такое соединение оказывается невозможно без деформации.
Антифрикционное покрытие решает обе проблемы одновременно. Тонкая пленка толщиной 5-25 микрометров создает барьер между витками, распределяя нагрузку и снижая коэффициент трения. При этом покрытие не засыхает и не вытекает со временем - это твердая смазка, которая «работает» по молекулярной структуре материала. Результат: узел собирается четко, разбирается легко, и витки остаются неповрежденными.
Классификация покрытий по базовому компоненту

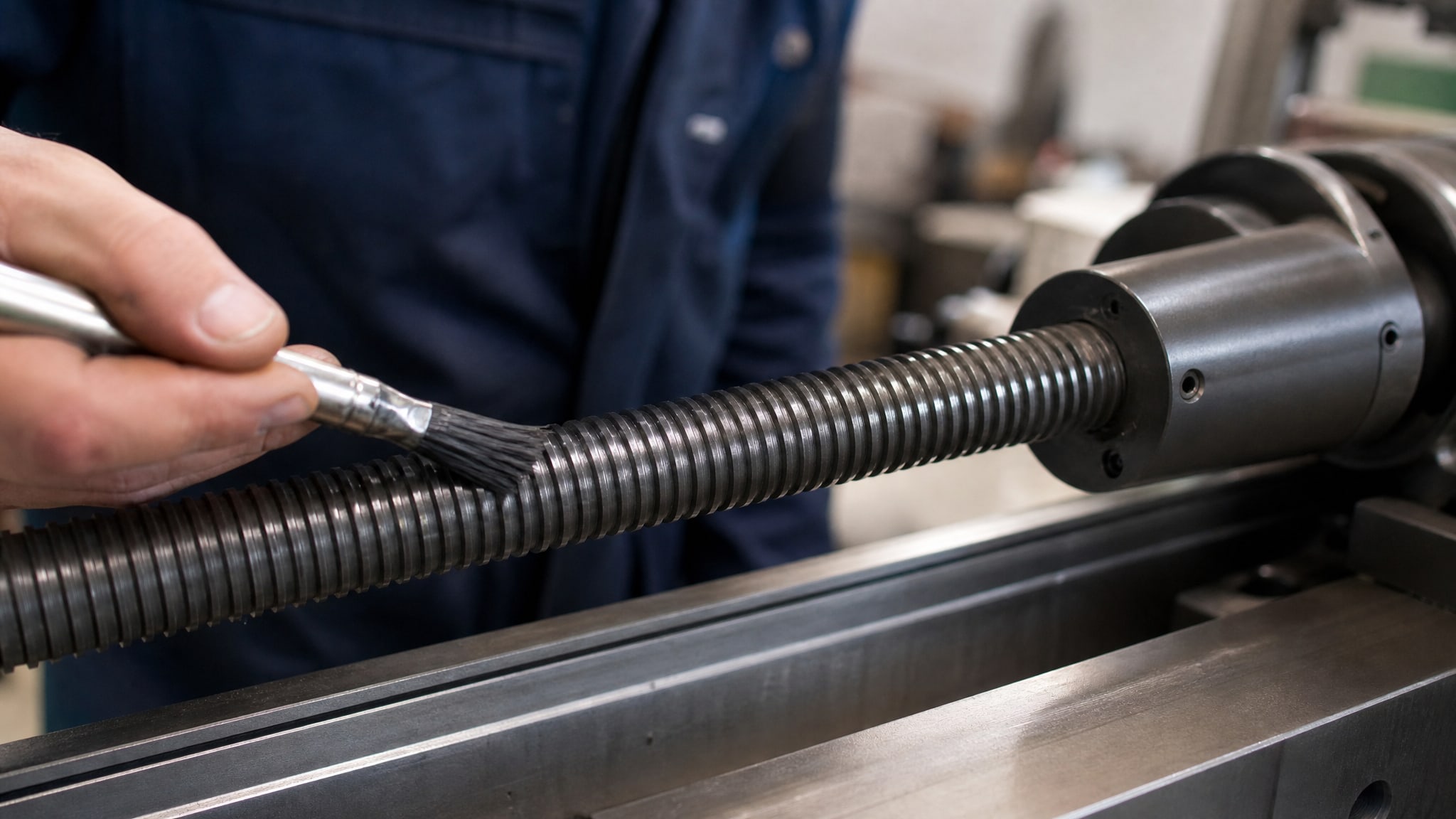

Молибденовые покрытия (MoS₂)
Дисульфид молибдена - один из самых древних смазочных материалов в промышленности. Его кристаллическая структура позволяет молекулам скользить друг по другу с минимальным трением. Покрытия на базе MoS₂ работают в диапазоне температур от −210 до +320 °C, что охватывает большинство промышленных применений: от криогенных труб до высокотемпературного оборудования.
Несущая способность молибденовых покрытий зависит от формулировки. Базовое покрытие MODENGY 1002 на основе чистого молибдена показывает несущую способность 10 000 Н и ресурс в возвратно-поступательном движении 130 000 циклов. Этих параметров достаточно для крепежа средней нагрузки: болты M10-M16 в типовых соединениях фланцев, муфт и корпусов.
Молибденовые покрытия особенно эффективны для сухого трения, когда дополнительная смазка невозможна или нежелательна. Например, в узлах, которые работают при высокой запыленности или в условиях, где любой масляный налет будет собирать грязь. На практике закупщики выбирают молибденовые покрытия, когда нужна максимальная простота: нанес - собрал - забыл.
Молибден + графит (MoS₂ + графит)
Добавление графита к молибдену повышает несущую способность и улучшает антикоррозионные свойства. Графит заполняет микропоры в пленке, создавая дополнительный барьер против влаги. Покрытие MODENGY 1001 на основе MoS₂ + графит разработано специально для нержавеющей стали, где предотвращение задиров - непреложное требование. Комбинированное покрытие облегчает демонтаж узлов и повышает качество их сборки, что экономит время монтажников и снижает брак.
Композитные молибденовые покрытия находят применение в нефтегазовой промышленности, где стоимость простоя оборудования критична, и любая переборка резьбы означает потерю в производстве. Отечественные производители фиксируют, что такие покрытия на 15-20% дешевле импортных аналогов при сопоставимых характеристиках.
Тефлоновые покрытия (PTFE)
PTFE (политетрафторэтилен) - синтетический полимер, который благодаря своей химической инертности используется в абсолютно агрессивных средах: кислотах, щелочах, растворителях. Для резьбовых соединений одиночное PTFE-покрытие показывает рабочий диапазон −70…+250 °C и несущую способность по тесту SRV (торцевое трение) 1250 МПа. Защита от коррозии - не менее 500 часов в нейтральном соляном тумане по ISO 9227.
Однако чистый тефлон на резьбе проигрывает молибдену в антиадгезионных свойствах. Когда две разнородные стали (углеродная и нержавеющая) работают с одиночным PTFE-покрытием, молекулы полимера со временем стираются, и контакт возобновляется. Именно для этого используют смешанные составы.
PTFE + дисульфид молибдена (комбинированные покрытия)
Это «универсальный солдат» резьбовых соединений. Тефлон обеспечивает химическую устойчивость и адгезию к металлу, а молибден - скользкость и противозадирные свойства. При комбинировании характеристики суммируются: рабочий диапазон расширяется до −75…+255 °C, несущая способность скачет до 2700 МПа, а защита от коррозии достигает 672 часов в соляном тумане. Режим сушки такого покрытия - +200 °C, 40 минут.
Комбинированные покрытия востребованы на предприятиях, где нет специализированных цехов под каждый тип узла. Один баллон или канистра подходит для резьбы, шлицев, шпоночных соединений, работающих в морском климате или под открытым небом. Снабженцы часто останавливают выбор на таких решениях, потому что они снижают номенклатуру материалов и упрощают учет на складе.
Отечественные аналоги молибденового покрытия
Линейка MODENGY
MODENGY 1002 - молибденовое покрытие для резьбовых частей обсадных и насосно-компрессорных труб. Это не просто название: в спецификации указаны точные параметры для трубного крепежа под высоким давлением. Диапазон температур −210…+320 °C, несущая способность 10 000 Н, ресурс 130 000 циклов возвратно-поступательного движения, защита от коррозии 160 часов в нейтральном соляном тумане по ISO 9227. Покрытие наносится аэрозольным способом и сушится при +180 °C в течение 60 минут.
MODENGY 1005 и MODENGY 1008 - это покрытия для шлицевых и шпоночных соединений. MODENGY 1005 работает в диапазоне −70…+255 °C, MODENGY 1008 - при −70…+210 °C. Оба применяются в нефтегазовой промышленности, где узлы испытывают вибрацию, фреттинг (микроскопическое смещение под нагрузкой) и перепады температур. Эти покрытия отличаются от резьбовых составов повышенной несущей способностью и стабильностью фрикционных характеристик при циклических нагрузках.
MODENGY 1001 на основе MoS₂ + графит - решение для нержавеющей стали. Это покрытие прямо адресовано узлам, где соединяются разнородные материалы или одна из поверхностей - нержавейка. Графитовая добавка снижает адгезионные силы между витками и увеличивает стабильность демонтажа.
Линейка РУСМА
РУСМА - российская альтернатива, выпускаемая на основе дисульфида молибдена, графита и медных наноразмеров. РУСМА D 321 R, РУСМА DRY MOLY 511 и РУСМА COPPER SPRAY составляют полный спектр решений для сухого трения в резьбовых узлах. При сравнительном тестировании на торцевом трении РУСМА D 321 R показала максимальный момент страгивания и длительную приработку до 20 секунд, что свидетельствует о хорошей адаптивности к разным скоростям и нагрузкам.
Отечественный аналог молибдена в виде РУСМА примерно на 25-35% дешевле импортных брендов при испытанной эффективности. Закупщики предприятий, уже перешедших на РУСМА, отмечают стабильность характеристик от партии к партии и упрощение документирования, поскольку весь ассортимент находится в рамках российского ГОСТа и не требует согласования с зарубежными отделами качества.

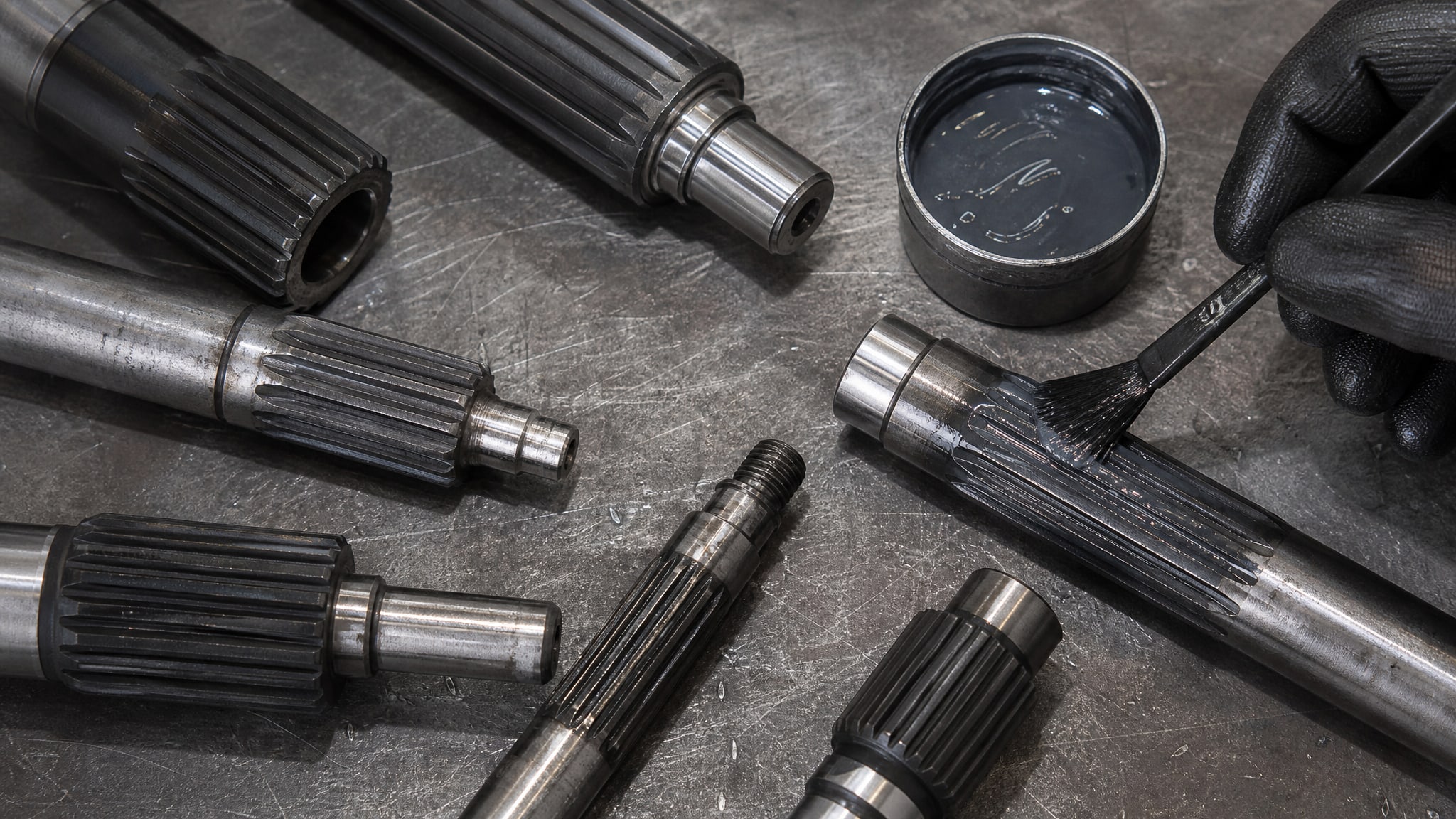

Антифрикционные покрытия для шлицевых соединений
Шлицевое соединение - это резьба с прямоугольным профилем, которая передает крутящий момент по всей площади контакта.
Нагрузка здесь распределяется иначе, чем в винтовой резьбе: если резьба работает растяжением-сжатием, то шлиц - чистым сдвигом. Это означает, что покрытие должно обладать повышенной несущей способностью и стабильностью при циклических сдвигающих нагрузках.
Для шлицевых соединений работают в основном две марки: MODENGY 1005 и MODENGY 1008. Первое применяется в условиях более высоких температур и нагрузок, второе - для узлов со средними нагрузками и более низким верхним температурным пределом. Выбор между ними делается по спецификации оборудования: если верхняя температура процесса выше 210 °C, выбирают MODENGY 1005.
На практике шлицевые соединения часто встречаются в редукторах, муфтах отбора мощности, промежуточных валах коробок передач. Все эти узлы работают с большим количеством циклов, и стойкость покрытия к фреттингу становится решающей. Если покрытие вымывается или стирается на первые 100-200 часов, шлиц начинает выедаться, и замена узла обойдется в десятки тысяч рублей.
Практика показывает: для высоконагруженных шлицов нельзя применять «универсальные» пластичные смазки. Твердое покрытие, нанесенное на сухую поверхность, держится стабильнее, чем масляная пленка, которая под сдвигающей нагрузкой вытесняется из зоны контакта. Именно поэтому снабженцы и инженеры целенаправленно ищут покрытия с высокой несущей способностью - и находят их в MODENGY 1005.
Критерии выбора покрытия: температура, нагрузка и коррозия
Температурный диапазон

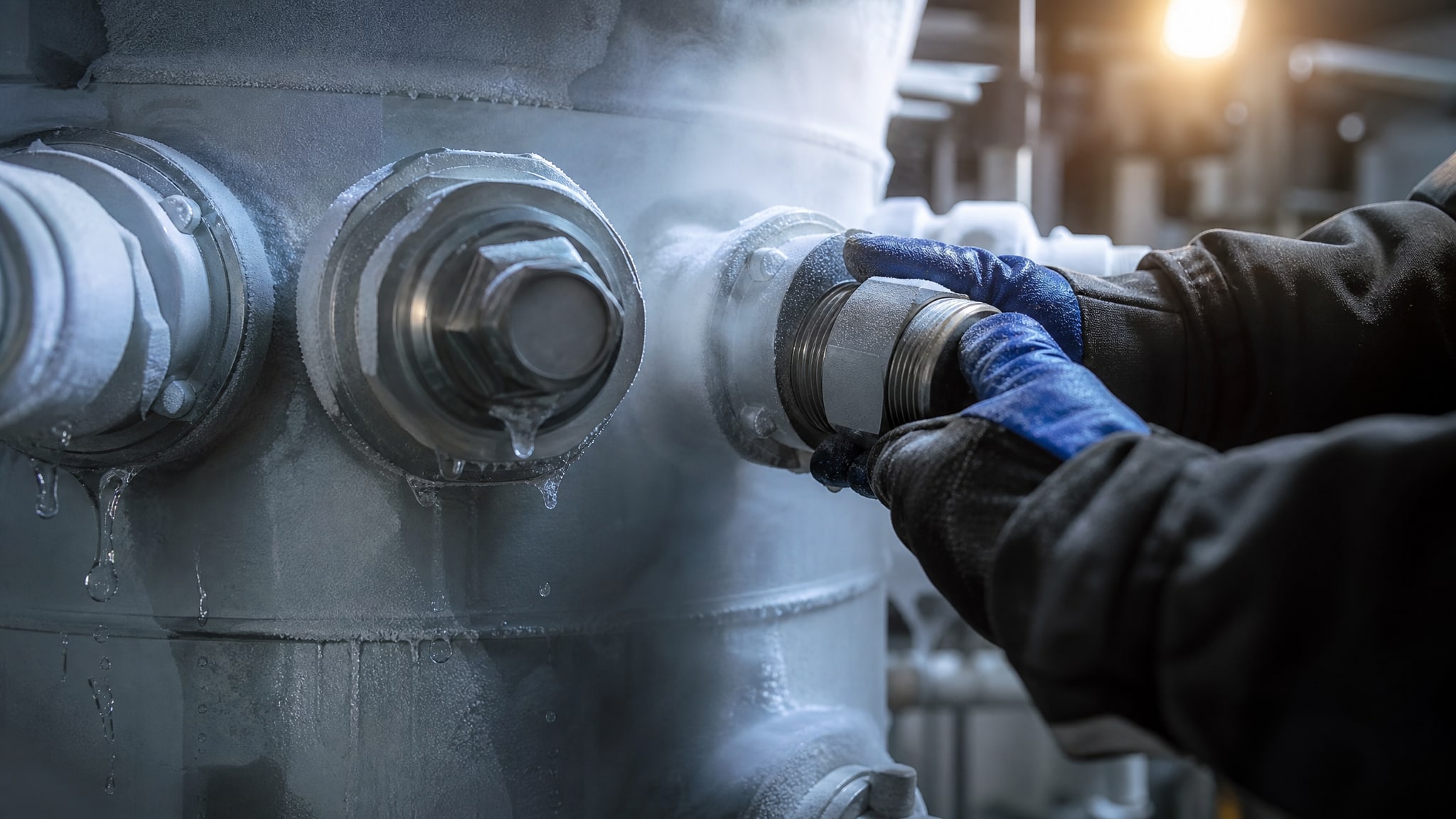

Первый параметр, по которому фильтруют каталог, - температурный диапазон. Если оборудование стоит в отапливаемом цехе и работает с номинальными нагрузками, нижний предел не критичен. Но если узел находится снаружи или периодически подвергается охлаждению (например, криогенные цистерны), нижний предел становится решающим. MODENGY 1002 выдерживает −210 °C, что охватывает даже сжиженные газы. Молибденовые покрытия здесь вне конкуренции.
Верхний предел важен для высокотемпературных узлов. Если процесс работает при +280 °C, молибденовое покрытие останется в рабочем состоянии, а PTFE-покрытие (максимум +250 °C) начнет дуреть и трещать. Для температур выше +250 °C выбирают молибден или комбинированные составы PTFE + MoS₂ с верхним пределом до +255 °C.
Несущая способность (SRV-тест)
Тест на торцевое трение (SRV) показывает, какое давление выдерживает покрытие без задиров. Одиночное PTFE-покрытие держит 1250 МПа, молибденовое -10 000 Н (для крепежа), а комбинированное PTFE + MoS₂ -2700 МПа. Для резьбовых соединений M10-M20 с типовой затяжкой (50-200 Нм) достаточно молибдена. Для тяжелонагруженных шлицев или высокоскоростных муфт нужны комбинированные составы.
Закупщики часто совершают ошибку: выбирают покрытие по имени, а не по SRV. Результат - задиры через несколько месяцев и переборка узла. Правильный подход: взяли спецификацию узла, рассчитали максимальное давление в контакте, сравнили с SRV покрытия. Если есть запас - выбрали правильно.
Коррозионная стойкость (ISO 9227)
Защита от коррозии измеряется в часах нейтрального соляного тумана. Молибденовое покрытие MODENGY 1002 держится 160 часов. Это достаточно для внутренних узлов, где нет прямого контакта с влагой. Комбинированное PTFE + MoS₂ покрытие держится 672 часа - это уже наружное оборудование, узлы в морском климате и пищевые машины, где конденсат постоянно.
Если оборудование стоит под открытым небом (причалы, буровые установки), выбирают максимальную защиту. Для закрытых цехов с контролируемой влажностью молибдена часто хватает.
Подготовка поверхности перед покрытием: критичность обезжиривания
Нанесение антифрикционного покрытия на грязную или масляную поверхность - это пустая трата материала.
Покрытие не прилипает, отслаивается при первой вибрации или сдвигающей нагрузке. Лучшая практика на производстве - трехэтапная подготовка.
Первый этап - механическая очистка. Убирают окалину, ржавчину, грязь жесткой щеткой, пневмощеткой или абразивной тканью. Для дорогого крепежа (дорогостоящие болты авиационного стандарта) используют пескоструй. Второй этап - обезжиривание. Поверхность промывают органическим растворителем, спиртом или специализированным очистителем. Ключевая точка: не оставлять масляных разводов. При визуальном контроле поверхность должна быть матовой, без блесков. Третий этап - сушка. Все компоненты должны быть полностью сухими перед нанесением, иначе влага попадет под пленку и спровоцирует коррозию.

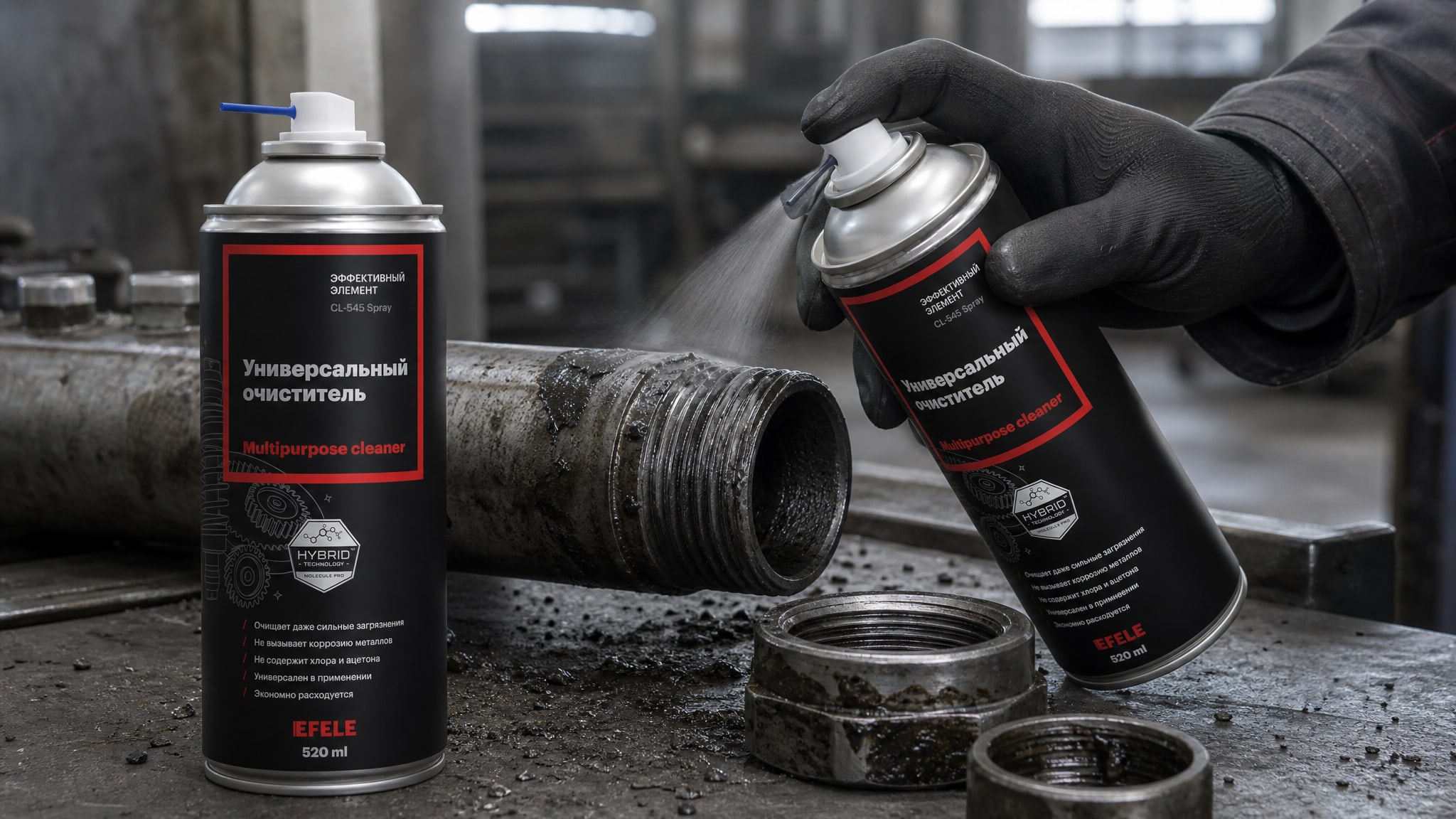

Совет инженера: если производство работает с обезжириванием стандартной процедурой (ацетон, спирт, или кипячение в щелочи), добавьте финальный проход аэрозольным очистителем прямо перед нанесением покрытия. Это займет 30 секунд, но предотвратит отслоение в процессе эксплуатации.
Для высоконадежных узлов (авиация, медицина, атомная энергетика) используют контроль по контактному углу: капля воды на чистой поверхности должна собраться капелькой, а не растечься лужицей. Если вода растекается - обезжиривание было неполным.
Часто задаваемые вопросы
Какое тефлоновое покрытие лучше выбрать для резьбовых соединений?
Если требуется универсальность и максимальная коррозионная защита, выбирайте комбинированное PTFE + MoS₂ покрытие. Оно держит 672 часа в соляном тумане против 500 часов у одиночного тефлона. Комбинированный состав лучше адаптируется к разным скоростям затяжки и работает стабильнее при вибрации. Для внутренних узлов в сухих условиях можно остановиться на базовом PTFE.
Чем отличается молибденовое покрытие от молибдена с графитом?
Добавление графита повышает антикоррозионные свойства (график заполняет поры в пленке) и облегчает демонтаж узлов, особенно из нержавеющей стали. Графит делает покрытие темнее и матовее, но его стоимость примерно одинакова. Для узлов из нержавейки выбирайте молибден + графит. Для углеродной стали можно обойтись чистым молибденом.
Какое покрытие использовать для шлицевых соединений?
MODENGY 1005 или MODENGY 1008 - это единственные отечественные покрытия, разработанные специально под шлицы. Выбор между ними зависит от верхней рабочей температуры. Если выше 210 °C - берите MODENGY 1005, если ниже - MODENGY 1008 удешевляет проект без потери качества.
Как часто нужно перепокрывать резьбу, если первое покрытие стерлось?
Если покрытие спроектировано правильно и поверхность подготовлена качественно, оно держится весь ресурс узла. Переборка не требуется. Если покрытие стирается за несколько месяцев, это указывает на ошибку выбора (недостаточная несущая способность) или дефект в подготовке. В таком случае демонтируйте узел, заново очистите и покройте. Повторное покрытие наносится на первый слой без проблем, но требует удаления сколов и отслоений.
Обязательно ли делать обезжиривание перед нанесением покрытия?
Да. Масло, грязь или окислы на поверхности мешают адгезии покрытия. На грязной поверхности даже дорогое комбинированное покрытие отслоится в течение первых дней работы. Обезжиривание - это не опция, а обязательная стадия, без которой результат непредсказуем.
Заключение
Покрытие резьбовых соединений - это выбор, который определяет надежность и долговечность всего узла. Отечественные аналоги молибденового покрытия (MODENGY, РУСМА) показали, что нет необходимости переплачивать за импортные бренды, если характеристики одинаковые, а цена ниже на 25-35%. Ключ к правильному выбору - это понимание трех параметров: температурный диапазон (молибден для экстремальных, PTFE + MoS₂ для универсальности), несущая способность (SRV-тест показывает реальный потенциал) и коррозионная стойкость (ISO 9227 в часах соляного тумана).
Для резьбовых соединений в стандартных условиях подходят молибденовые покрытия. Для высоконагруженных шлицев и узлов в агрессивной среде - комбинированные составы. Но все это работает только при условии качественной подготовки поверхности: механической очистки, обезжиривания и финальной сушки. Если вы готовы потратить 10 минут на подготовку, покрытие прослужит все годы ресурса узла. Начните с аудита текущих процедур на вашем предприятии: какую очистку вы делаете сейчас, чем обезжириваете и сколько времени уходит на сушку. Затем обратитесь в техническую службу поставщика с параметрами вашего узла (давление, температура, материал, циклы нагрузки) - и получите точную рекомендацию по марке и режиму нанесения.
