Защита крепежа от коррозии - не просто вопрос долговечности конструкции, а ключевой параметр надежности узлов и сборок. Крепеж работает в условиях постоянного контакта с влагой, щелочными средами, кислотными испарениями и солевыми туманами. При этом сам крепеж служит не только несущим элементом, но и местом концентрации электрохимических процессов: под головкой болта, под гайкой и в зазорах резьбы коррозия развивается ускоренно. Цинкование, фосфатирование и современные антифрикционные покрытия решают эту задачу по-разному: одни обеспечивают прямой барьер, другие замедляют электрохимические процессы, третьи сочетают защиту с низким коэффициентом трения. Закупщики, инженеры и специалисты по техническому снабжению должны разбираться в стандартах, толщинах покрытия, методах испытаний и реальных сроках защиты, чтобы выбрать оптимальный вариант для конкретного применения.
Статья разбирает отличия между основными типами покрытий, опираясь на действующие российские и международные стандарты, и показывает, какое покрытие выбрать для разных условий эксплуатации.
Нормативная база для выбора покрытий крепежа
Правильный выбор покрытия начинается с понимания того, какие стандарты его регулируют.
На российском рынке действуют несколько параллельных нормативных систем, и закупщики часто путают обозначения или выбирают неправильный стандарт для своих задач.
ГОСТ 1759.0-87, ГОСТ 9.303-84 и ГОСТ 9.301-86 образуют традиционную российскую систему обозначения и классификации покрытий крепежа. В этой системе первые две цифры указывают вид покрытия (например, цинк, кадмий, окись, фосфат), а следующие 1–2 цифры обозначают толщину в микрометрах. Система включает обозначения для цинкового покрытия (Ц), циново-хроматированного (Ц. хр), фосфатного с маслом (Хим. Фос. прм) и окисного с маслом (Хим. Окс. прм). Эти стандарты до сих пор используют на многих отечественных производствах и остаются привычным языком для технологов и снабженцев.
Однако в последние два десятилетия в России активно внедряются международные стандарты. ГОСТ ISO 4042-2015 вводит иную кодировку электролитических покрытий крепежа и опирается на международные стандарты ISO 2081 (цинковые), ISO 2082 (кадмиевые) и ISO 1456 (никелевые). В кодировке по ГОСТ ISO 4042-2015 один символ обозначает металл или сплав (например, Zn для цинка), второй - класс толщины защиты, третий - тип финишной обработки и хроматирования. Типовые толщины цинкового покрытия в этой системе составляют 3, 5, 8, 10, 12, 15, 20, 25 и 30 мкм в зависимости от выбранного класса.
Для современных условий эксплуатации, особенно в изделиях, требующих высокой коррозионной стойкости, применяют ГОСТ Р ИСО 10683-2020, который регулирует неэлектролитические цинк-ламельные покрытия на стальном крепеже. Этот стандарт идентичен международному ISO 10683:2018 и распространяется на болты, гайки, шайбы, штифты и пружинные зажимы с метрической резьбой. ГОСТ Р ИСО 10683-2020 прямо устанавливает требования к толщине слоя, коррозионной стойкости, механическим и физическим свойствам, что делает его наиболее полным и надежным стандартом специально для крепежа.
Цинковые электролитические покрытия: классификация и защита
Цинк остается наиболее распространенным электролитическим покрытием для крепежа благодаря своей доступности, предсказуемости и длительной истории применения.
Электролитическое нанесение цинка создает плотный слой, толщина которого жестко контролируется процессом.
По ГОСТ ISO 4042-2015 цинк обозначается символом Zn, и в системе кодировки указаны типовые классы толщины 3, 5, 8, 10, 12, 15, 20, 25 и 30 мкм. Выбор толщины зависит от класса прочности крепежа, климатических условий эксплуатации и требуемого ресурса. Тонкие покрытия (3–5 мкм) применяют для внутренних конструкций с низкой влажностью, средние (8–12 мкм) - для типовых наружных работ, толстые (20–30 мкм) - для морских условий или агрессивных сред.
Финишная обработка цинкового покрытия существенно влияет на коррозионную стойкость. Желтое хроматирование (наиболее распространенное) создает на поверхности цинка тонкий защитный слой оксидов хрома, который замедляет коррозию в солевом тумане. По данным испытаний по ISO 9227, цинковое покрытие с желтым хроматированием толщиной, соответствующей типовым классам, выдерживает 72 часа соляного тумана до появления белой коррозии цинка и 120 часов до появления красной коррозии основной стали. Это не означает, что крепеж прослужит ровно 120 часов в реальных условиях: испытание в камере намного жестче, чем атмосферная коррозия, и показывает только сравнительное качество покрытия.
Черное хроматирование дает эстетический эффект (темный цвет), но немного ниже по защите, чем желтое. Бесхроматные покрытия (пассивированные фосфатом или другими реагентами) используют, когда хроматирование запрещено по экологическим или санитарным причинам.
Цинк-ламельные покрытия: специализация для крепежа
Цинк-ламельные (или цинк-слюдяные) покрытия - это принципиально иная технология, регулируемая ГОСТ Р ИСО 10683-2020.
Они наносятся не электролитически, а через осаждение суспензии на основе цинковых частиц и молибдена из водного раствора, что позволяет получить слоистую структуру, отсюда и название «ламель».
Преимущества цинк-ламельных покрытий для крепежа заключаются в том, что они устойчивы к развитию питтинговой коррозии под головкой болта и в зазорах резьбы, где условия наиболее агрессивны. Слоистая структура замедляет проникновение электролита в микротрещины, и покрытие остается работоспособным дольше, чем сплошное цинковое электролитическое. Кроме того, цинк-ламельные покрытия часто имеют низкий коэффициент трения благодаря молибдену и молибдениту, что снижает момент затяжки болта и риск перетяжки резьбы.
ГОСТ Р ИСО 10683-2020 специально разработан для крепежа и включает в себя требования к толщине, адгезии, механическим свойствам и коррозионной стойкости в одном документе. Толщина ламельного покрытия обычно находится в диапазоне 10–25 мкм, что сопоставимо с толстыми электролитическими цинковыми покрытиями, но проникает в микроскопические неровности поверхности благодаря структуре деposition.
Недостаток ламельного покрытия - более сложный процесс нанесения, требующий соблюдения параметров температуры, времени выдержки и финишной сушки. Стоимость обычно выше, чем электролитического цинка, однако в условиях высокой влажности или морского климата цинк-ламель часто окупается за счет лучшей защиты стали под резьбой.
Фосфатирование и комбинированные системы защиты
Фосфатирование - это хемическая (неэлектролитическая) обработка поверхности стали, при которой на ней образуется плотный слой кристаллических фосфатов железа, цинка или марганца.
По традиционной российской классификации такое покрытие обозначается как «Хим. Фос. прм» (химическое фосфатное, пропитанное маслом).
Толщина фосфатного слоя обычно составляет 5–25 мкм, что тоньше цинкового электролитического или ламельного покрытия. Однако роль фосфатирования часто не в самостоятельной защите от коррозии, а в подготовке поверхности для последующих слоев. Фосфатная пленка повышает адгезию масла, краски или грунта, которые наносят сверху, и замедляет распространение коррозии под этими слоями.
Фосфатное покрытие, пропитанное маслом, - это система из двух слоев: снизу фосфатная пленка, сверху тонкий слой минерального масла или нефтяного воска. Маслянистый слой физически закрывает микротрещины в фосфате, снижает испарение влаги и давление паров воды на границе раздела фосфат-сталь. Такая система обеспечивает среднюю коррозионную стойкость в условиях склада и транспортировки, однако при длительном контакте с водой или абразивной влагой маслянистый слой может вымыться.
На практике фосфатирование часто рассматривается не как конкурент цинкованию, а как дополнительный слой в многослойной системе. Например, под горячее цинкование стекло может подойти предварительное фосфатирование, чтобы повысить адгезию расплавленного цинка и получить более гладкую, красивую поверхность. Или фосфат используют как промежуточный слой между стальным крепежом и финишным масляным покрытием, если требуется снизить трение без электролитической обработки.
Антифрикционные свойства и одновременная защита
При выборе покрытия крепежа инженеры часто сталкиваются с двойной задачей: защитить от коррозии и одновременно снизить трение при затяжке.
Эти две функции не всегда совместимы одним слоем, и правильный выбор требует понимания механизмов.
Трение в резьбе и под головкой болта возникает из-за шероховатости поверхности, окисных пленок и взаимодействия микронеровностей при сжатии. Традиционные электролитические цинковые покрытия не дают низкого коэффициента трения: они образуют кристаллическую структуру, которая остается относительно «сухой» и может привести к высокому моменту затяжки и повреждению резьбы при сборке.
Цинк-ламельные покрытия, содержащие молибдень или молибденит, отчасти решают эту проблему за счет слоистой структуры и присутствия твердого смазывающего компонента. Однако для более надежного снижения трения используют дополнительный слой масла или твердого смазывающего покрытия. Такие системы включают, например, электролитический цинк (защита) + масляная пропитка (снижение трения).
Антифрикционные покрытия на основе PTFE, MoS2 или других твердых смазывающих материалов могут наносить поверх цинкового или фосфатного слоя, чтобы достичь одновременно коррозионной защиты и низкого коэффициента трения. При таком подходе процесс нанесения усложняется (требуется несколько стадий), но результат часто оправдан для ответственного крепежа в условиях, где перетяжка резьбы может привести к разрыву или срезу. В цехах массовой сборки, где используются автоматические шуруповерты или пневматические гайковерты, выбор в пользу комбинированного покрытия (цинк + антифрикционный слой) становится все более распространенным. При повышенных требованиях к коррозионной стойкости параллельно с антифрикционным слоем применяют более толстое цинковое или ламельное основание.

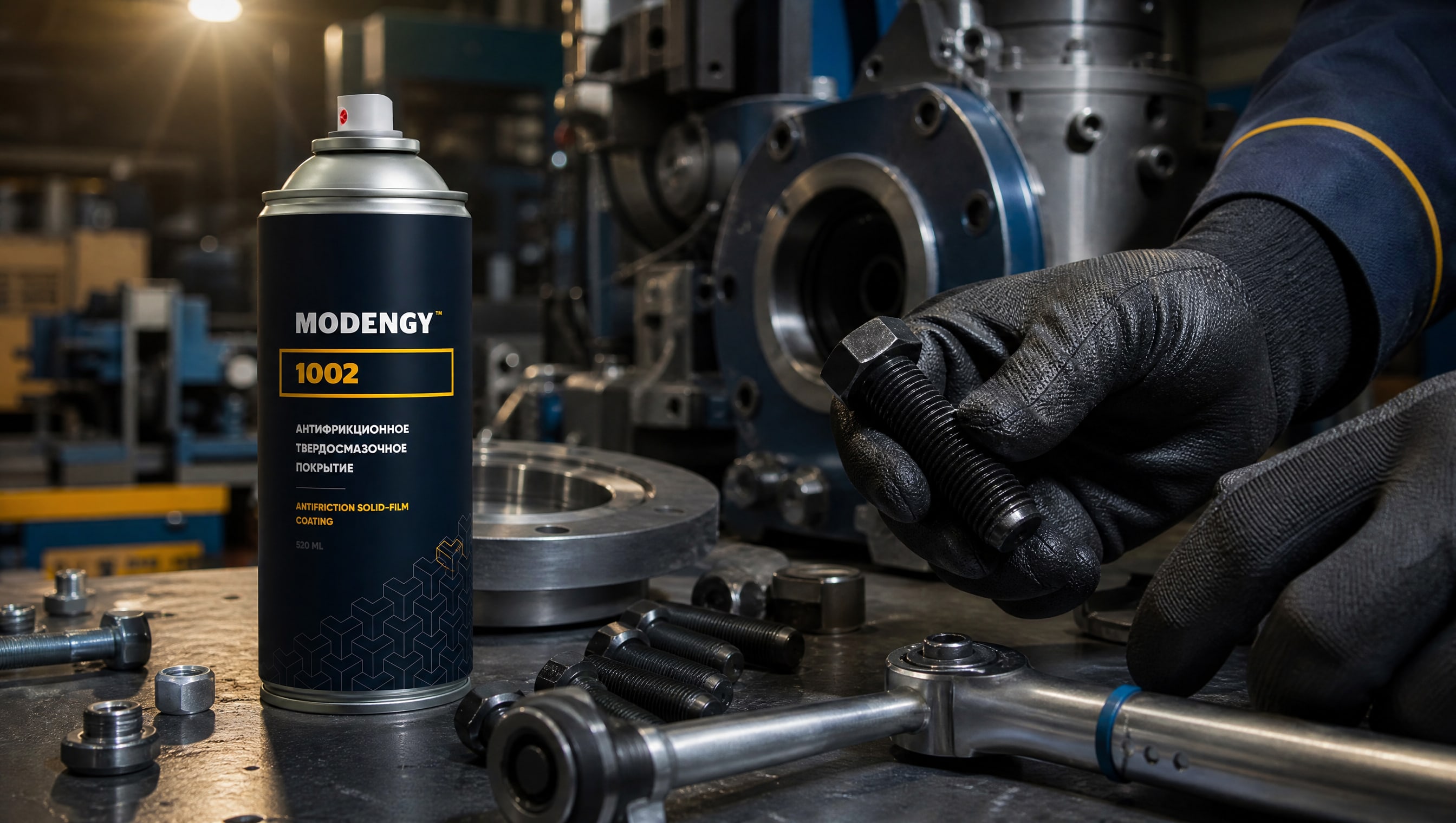

На практике, когда на сборочной линии требуется обеспечить как защиту от коррозии, так и стабильный момент затяжки без перегрузки резьбы, закупщики выбирают крепеж с покрытием MODENGY 1002, который сочетает защиту стали от влаги и щелочной среды склада с низким коэффициентом трения при сборке. Такой подход позволяет избежать применения дополнительного смазочного материала на линии и улучшает повторяемость процесса затяжки.
Методы испытаний и критерии выбора покрытия
Выбор между цинкованием, фосфатированием и цинк-ламелью неполон без понимания того, как эти покрытия тестируют и какие критерии считаются приемлемыми.
Соляной туман по ISO 9227 - наиболее распространенный лабораторный метод оценки коррозионной стойкости. В этом тесте образец размещают в камере, где распыляется туман из 5%-ного раствора хлорида натрия при температуре 35 °C. Отсчет времени ведут до момента, когда на поверхности образца появляются признаки коррозии: белая коррозия (для цинка) или красная коррозия (для стали под цинком). Для цинкового покрытия с желтым хроматированием типичные результаты -72 часа до белой коррозии и 120 часов до красной коррозии стали. Однако эти цифры зависят от толщины покрытия, качества подготовки поверхности и параметров финишной обработки; одинаковые покрытия от разных производителей могут дать разные результаты.
Важно помнить, что 120 часов в соляном тумане не означает 120 часов защиты в реальных условиях. Натурное испытание в условиях морского побережья, промышленного загрязнения или высокой влажности может быть намного более мягким или более суровым в зависимости от периодичности смачивания, наличия солнечного света, температурных перепадов и других факторов. Испытание в камере - это ускоренный метод, который позволяет быстро сравнить качество покрытий и выбрать более надежный вариант.
Для цинк-ламельных покрытий, регулируемых ГОСТ Р ИСО 10683-2020, испытания включают соляной туман, но также и другие методы, такие как испытание на адгезию, определение толщины, проверку механических свойств стали под покрытием. Это гарантирует, что нанесение ламельного покрытия не повредило крепеж и что покрытие прочно держится на поверхности.
Адгезия (прочность приваливания покрытия к основе) - ключевой параметр, нередко упускаемый при выборе. Плохая адгезия приводит к отслаиванию покрытия во время сборки, транспортировки или работы, обнажая голую сталь и ускоряя коррозию. Для электролитических покрытий адгезия обычно проверяется изгибом, для ламельных - изгибом или методом отслоения. Стандарты задают минимальные требования, и поставщики крепежа должны иметь документацию по результатам тестирования партии.
Практические рекомендации по выбору покрытия
Выбор оптимального покрытия зависит от комбинации факторов: класса прочности крепежа, среды эксплуатации, требуемого срока службы, бюджета и наличия специальных требований.
Для внутренних конструкций, защищенных от влаги и атмосферных осадков: подходит тонкое электролитическое цинковое покрытие толщиной 5–8 мкм по ГОСТ ISO 4042-2015 или традиционное обозначение по ГОСТ 9.303-84. Фосфатное покрытие с маслом также подойдет, если не требуется высокая коррозионная стойкость. Стоимость минимальна, процесс отработан.
Для наружных конструкций, машиностроительных узлов, подвергаемых атмосферной коррозии: рекомендуется электролитический цинк толщиной 12–15 мкм с желтым хроматированием или цинк-ламельное покрытие толщиной 12–20 мкм по ГОСТ Р ИСО 10683-2020. Цинк-ламель предпочтителен, если крепеж работает под напряжением, подвергается вибрации или находится в зонах застоя воды, где развивается локальная питтинговая коррозия.
Для морских условий, химических производств, мест с высокой концентрацией солей или кислотных испарений: требуется толстое цинковое покрытие (20–30 мкм) с черным или желтым хроматированием, либо цинк-ламельное покрытие (15–25 мкм) с последующей масляной пропиткой. Возможно применение комбинированных систем: фосфат + цинк + масло или ламель + масло.
Для собираемых конструкций, где требуется стабильный момент затяжки и исключение перетяжки резьбы: нужно комбинированное покрытие, сочетающее защиту (цинк или ламель) и антифрикционный слой (масло, твердая смазка, PTFE или MoS2). Толщина цинкового основания может быть уменьшена на 1–2 мкм, если над ним нанесен стабильный антифрикционный слой, так как этот слой сам защищает от влаги.
Для крепежа из нержавеющей стали: обычные цинковые, фосфатные и ламельные покрытия не применяются; нержавейка требует отдельных стандартов (ГОСТ ISO 3506-1-2014) и обычно используется без дополнительного покрытия или с минимальной пассивацией.
При выборе всегда необходимо сверить требования с заказчиком, технологическим регламентом и спецификацией материала. Один и тот же класс прочности болта (например, 8.8) может быть поставлен с разными покрытиями в зависимости от условий применения, и неправильный выбор может привести к отказу конструкции.
Часто задаваемые вопросы
Цинк и цинк-ламель - это одно и то же?
Нет. Цинк-ламельные покрытия по ГОСТ Р ИСО 10683-2020 - отдельная технология. Они наносятся осаждением суспензии цинковых частиц и молибдена из водного раствора, а не электролитически. Структура слоистая, что обеспечивает лучшую защиту в микротрещинах и зазорах резьбы. Ламель также содержит твердый смазывающий компонент, что снижает коэффициент трения.
Почему 120 часов соляного тумана не означает 120 часов работы?
Испытание в камере соляного тумана - это ускоренный метод, много более суровый, чем атмосферная коррозия. В камере образец находится в постоянном контакте с солевым туманом при оптимальной для коррозии температуре (35 °C). В реальных условиях дождь, ветер, солнечное излучение, ночное охлаждение и высыхание чередуются, что часто замедляет развитие коррозии. Натурное испытание показывает реальный ресурс.
Когда использовать фосфатирование вместо цинкования?
Фосфатирование редко выбирают как самостоятельное покрытие для высокой коррозионной защиты. Его применяют, если требуется минимальная защита для хранения и транспортировки, или как промежуточный слой перед маслом, краской или другим финишным покрытием. Фосфат повышает адгезию и замедляет распространение коррозии под масляной пленкой.
Влияет ли толщина покрытия на механические свойства крепежа?
Толстое электролитическое покрытие может привести к наводороживанию стали, особенно при высокой текущей плотности в процессе электролиза. Это может снизить пластичность и предел выносливости крепежа высокого класса прочности. Цинк-ламельные покрытия, наносимые из водного раствора, не вызывают наводороживание. Поэтому для крепежа класса 10.9 и выше рекомендуется проверить совместимость покрытия с ГОСТ ISO 898-1-2014.
Можно ли наносить антифрикционное покрытие поверх цинка?
Да, это распространенная практика. Цинк наносят первым слоем (8–12 мкм) для защиты от коррозии, затем на него наносят масло, PTFE, MoS2 или другой антифрикционный материал (1–3 мкм) для снижения коэффициента трения. Такая система обеспечивает обе функции и обычно применяется для крепежа ответственных узлов.
Заключение
Защита крепежа от коррозии - это не выбор между тремя взаимоисключающими вариантами, а грамотное комбинирование типа, толщины, финишной обработки и дополнительных слоев в соответствии с условиями эксплуатации и требованиями стандартов. Электролитическое цинковое покрытие остается базовым и доступным решением для большинства применений; цинк-ламельные покрытия по ГОСТ Р ИСО 10683-2020 представляют более современный подход с лучшей защитой питтинговой коррозии и низким коэффициентом трения; фосфатирование выступает как дополнительный слой или промежуточная обработка. Выбор зависит от класса прочности крепежа, среды (влажность, соли, кислоты, щелочи), требуемого срока службы, наличия вибрации и необходимости контроля момента затяжки.
При подборе покрытия всегда следует сверяться со спецификацией материала, актуальным ГОСТ или ISO-стандартом, требованиями заказчика и документацией поставщика о результатах испытаний на адгезию, толщину и коррозионную стойкость. Это гарантирует, что выбранное решение прослужит все требуемые годы и не вызовет неожиданных отказов из-за коррозии или срыва резьбы.
