Измерение толщины сухого слоя антифрикционного покрытия - это не формальность, а ключевая операция, определяющая долговечность и эффективность защиты. Оптимальная толщина составляет 15–25 мкм, что необходимо для полного заполнения микронеровностей поверхности и обеспечения равномерного распределения твердосмазочного компонента. Контроль осуществляется вихревыми, магнитными или линейными толщиномерами, а также методом взвешивания. Статья поможет техническим специалистам и инженерам понять, какие методы измерения выбрать, какие ошибки допускаются чаще всего и как организовать контроль на каждом этапе производства.
Цель этого руководства - разобраться в технологии контроля толщины, от подготовки поверхности до финальной приемки покрытия, и исключить наиболее распространенные заблуждения.
Оптимальная толщина сухого слоя и ее назначение
Толщина сухого слоя антифрикционного покрытия напрямую связана с глубиной микронеровностей на обрабатываемой поверхности.
Твердосмазочные компоненты должны полностью заполнить эти неровности, чтобы создать равномерный защитный слой. При толщине менее 15 мкм часть неровностей остается незаполненной, что снижает эффективность смазки и ускоряет износ. При толщине свыше 25 мкм слой становится неоправданно толстым, увеличивается риск подтеков и неравномерности.
Однократное нанесение обеспечивает толщину одного слоя в диапазоне 8–12 мкм. Это значит, что для достижения оптимального значения часто требуется два-три слоя с полным отверждением каждого. Время высыхания первого слоя составляет 5–10 минут при комнатной температуре, однако полное отверждение может длиться от 25 минут до 12 часов - в зависимости от типа покрытия и условий окружающей среды. Именно поэтому контроль степени высыхания перед нанесением следующего слоя критически важен для качества всей системы.
При необходимости получить слой толщиной менее 5 мкм композицию допускается разбавить растворителем согласно паспорту производителя. В этом случае точность контроля возрастает, поскольку требуется подтвердить, что разбавление не нарушило адгезию покрытия к подложке.

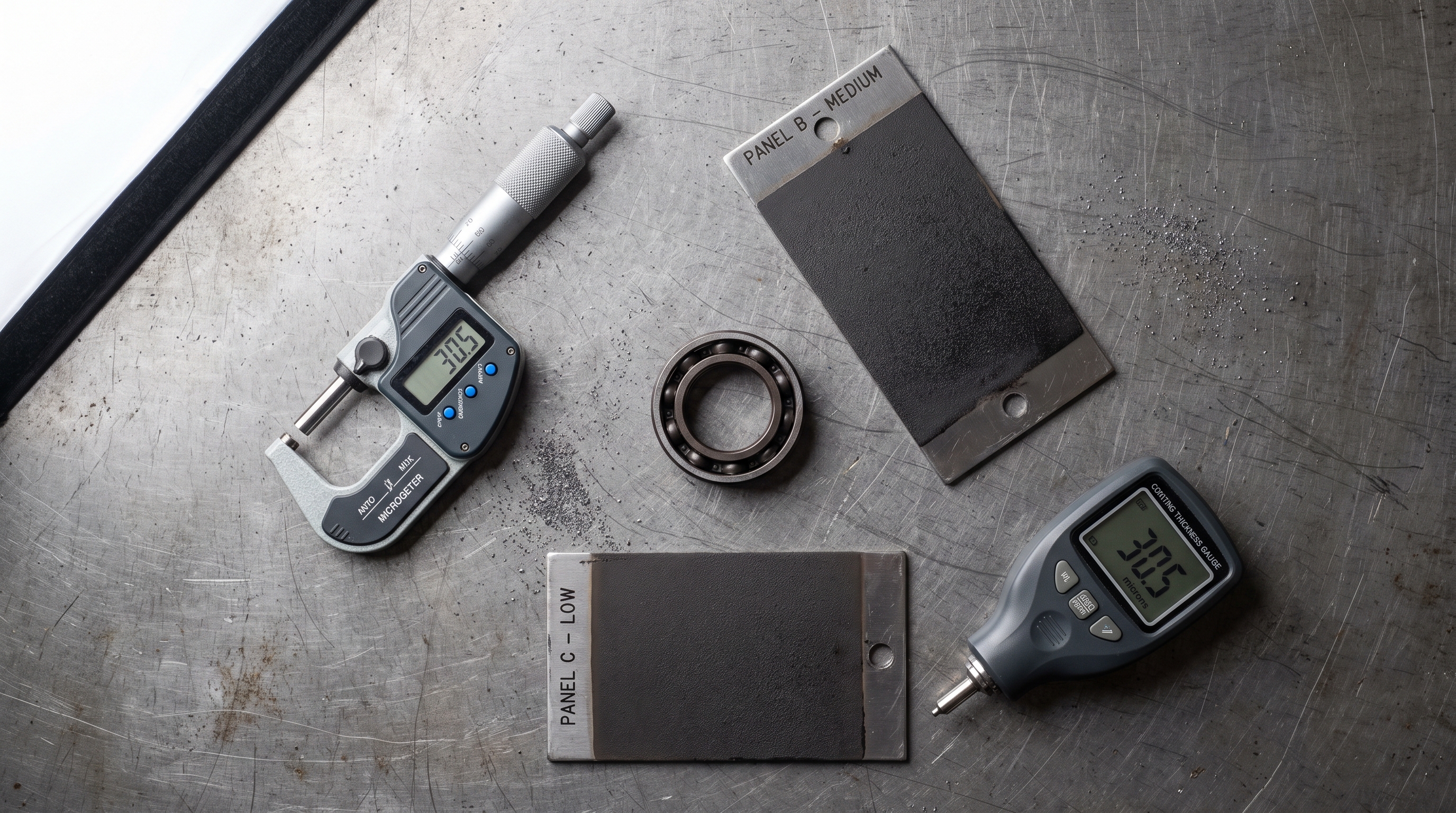

Методы измерения толщины сухого слоя
Выбор метода зависит от типа основания (магнитный металл или немагнитный материал), требуемой точности и доступного оборудования.
Рассмотрим основные подходы.
Магнитный и вихревой методы
На ферромагнитных основаниях (сталь, чугун) используют магнитный толщиномер. На немагнитных материалах (алюминий, медь, титан, композиты) применяют вихревой метод, основанный на измерении изменения индуктивности при изменении расстояния от датчика до поверхности. Оба метода дают погрешность в пределах ±10% при длительности измерения 2–10 секунд. Эти методы - стандартные в производстве благодаря портативности и скорости.
Взвешивание и расчет толщины
При отсутствии электронного толщиномера применяют метод взвешивания, который заключается в определении разности массы изделия до и после нанесения покрытия. Толщина рассчитывается по формуле h = V / S, где V - объем нанесенного материала, S - площадь поверхности. Объем получают по разности масс и плотности покрытия. Метод требует точных весов и знания точной плотности материала, но позволяет контролировать толщину сухого слоя и расход материала одновременно.
Линейный метод (микрометр)
Прямое измерение микрометром дает погрешность ±10 мкм. Этот метод применим только для толстых и гладких покрытий (обычно более 20 мкм); для тонких слоев результаты могут быть недостоверными. Требует подготовки контрольного образца без покрытия и образца с покрытием.
Ультразвуковой метод
Ультразвуковой толщиномер измеряет время распространения волны между границей металл-покрытие и донным сигналом в режиме А-СКАН. Метод позволяет работать с изделиями сложной геометрии и не требует прямого контакта, как микрометр. Погрешность сопоставима с магнитным методом.
Оптические методы
Интерференционный метод контролирует слои в диапазоне 0,03–2,2 мкм с погрешностью 10–30%. Метод светового сечения работает в диапазоне 0,8–40 мкм с аналогичной погрешностью. Оба требуют специализированной оптической аппаратуры и применяются в лабораторных условиях.
Рекомендация по выбору оборудования
Современные электромагнитные преобразователи позволяют снизить погрешность до ±(1% + 1) мкм, что делает их приоритетным выбором для серийного производства. Для критических конструкций с высокими требованиями к адгезии и толщине рекомендуется сочетание двух-трех методов на разных этапах контроля.
Точность контроля и интерпретация погрешностей
Погрешность каждого метода влияет на интерпретацию результатов измерения.
Если толщиномер показывает 20 мкм с погрешностью ±10%, то фактическая толщина лежит в диапазоне 18–22 мкм. Для слоев на нижней границе оптимума (15 мкм) эта погрешность становится критичной: показание 15 мкм с ±10% означает, что реальная толщина может быть 13,5 мкм, что уже недостаточно для полного заполнения микронеровностей.
Прямое измерение микрометром (погрешность ±10 мкм) применимо только для контроля слоев толщиной 50 мкм и более. Для антифрикционных покрытий, где целевая толщина находится в диапазоне 15–25 мкм, этот метод неприменим.
Оптические методы (интерференция и световой срез) дают погрешность 10–30%, что для тонких слоев также может быть недопустимым. Поэтому они используются вспомогательно в лаборатории для калибровки портативных толщиномеров.
Вывод: для серийного производства антифрикционных покрытий следует выбирать методы с погрешностью не более ±5%, что обеспечивают современные магнитные и электромагнитные преобразователи.
Стандарты и нормативы контроля толщины покрытия
Контроль толщины регламентирован комплексом стандартов, различающимися по этапу измерения и типу материала.
| Стандарт | Назначение |
|---|---|
| ГОСТ Р51694 / ISO 2808 | Измерение толщины мокрого (сырого) слоя колесным толщиномером и измерительной гребенкой |
| ISO 2808/6 | Измерение толщины отвержденного (сухого) слоя электромагнитным толщиномером |
| ISO 2808/7 | Измерение толщины мокрого слоя сразу после нанесения гребенкой или толщиномером |
| ISO 1517 | Контроль степени высыхания: отлип, на ощупь, твердость |
| ISO 2746 / NACE RP 0188 | Оценка сплошности (равномерности) покрытия; NACE RP 0188 применяется для ответственных конструкций |
Все измерения толщины сухого слоя должны проводиться не ранее чем через 24–48 часов после нанесения последнего слоя, когда полимеризация завершена и результат стабилизирован. Производитель указывает время полного отверждения в техническом паспорте материала.
Толщина сухого слоя, расход материала и экономика производства
Толщина сухого слоя напрямую влияет на расход материала.
Если известны оптимальная толщина (15–25 мкм), площадь покрытия и плотность материала, можно точно рассчитать требуемый объем композиции.
По формуле расхода: Расход (г/м²) = Толщина (мкм) × Плотность (г/см³) × 1000.
Например, для покрытия толщиной 20 мкм с плотностью 1,2 г/см³ требуется примерно 24 г/м². Если площадь поверхности составляет 10 м², то потребуется 240 г материала плюс 10–15% на непроизводительные потери.
Завышение толщины мокрого слоя для подстраховки часто приводит к прямо противоположному результату: слишком толстый мокрый слой вызывает подтеки, неравномерность и, как следствие, перерасход материала. Контроль толщины мокрого слоя сразу после нанесения (по стандарту ISO 2808/7) позволяет избежать такой ошибки и оптимизировать расход.
Метод взвешивания, описанный ранее, идеально подходит для расчета экономичности производства: разница в массе товара до и после нанесения показывает точный расход на один квадратный метр, что особенно важно для крупносерийного выпуска.
Практическая технология нанесения и контроль на каждом этапе
Процесс нанесения антифрикционного покрытия состоит из трех контрольных точек: подготовка поверхности, нанесение слоев и приемка готового изделия.
Подготовка поверхности

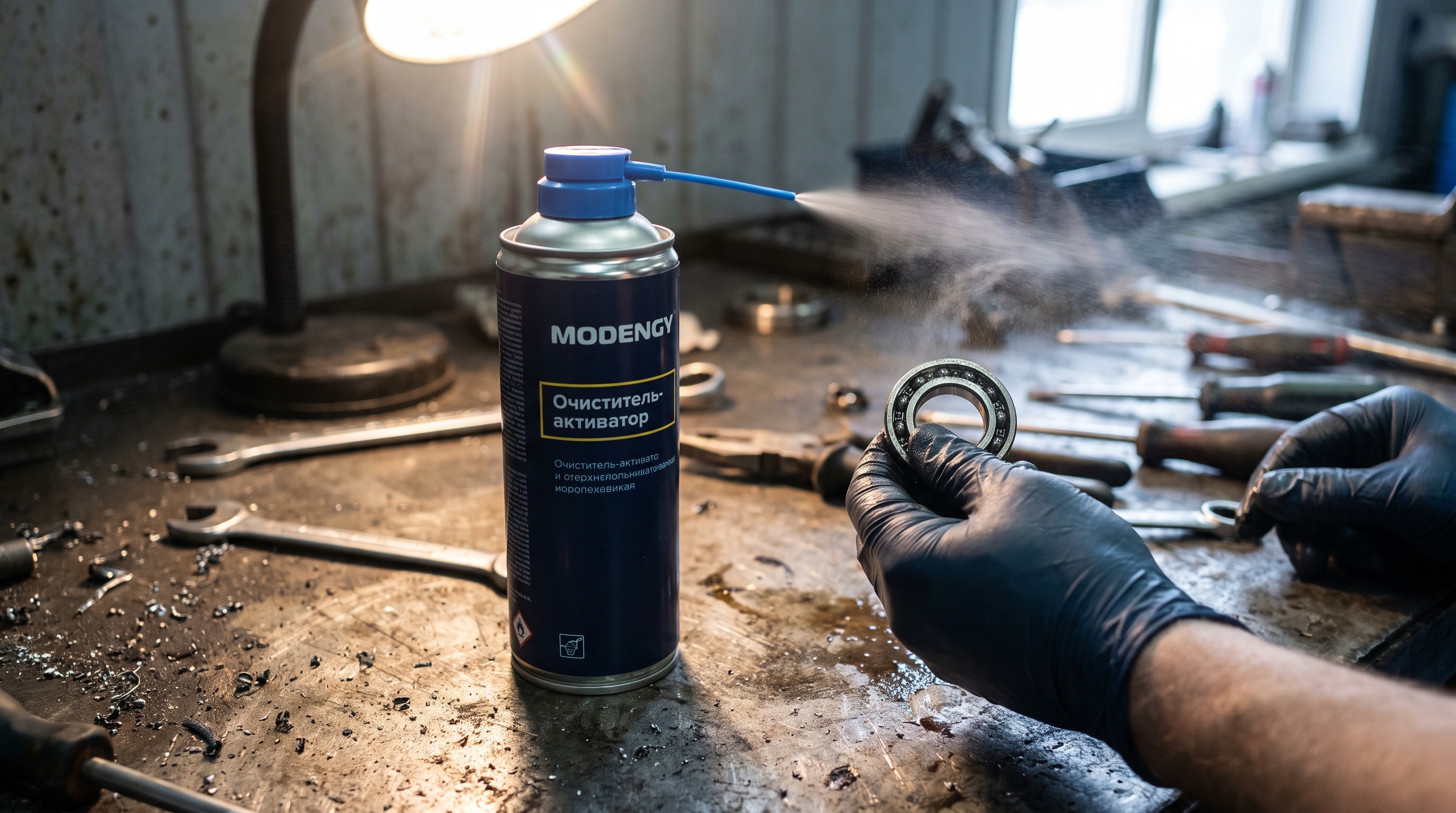

Перед нанесением поверхность необходимо обезжирить и активировать для обеспечения максимальной адгезии покрытия. Поверхность проверяют визуально на предмет ржавчины, коррозии, грязи и масляных пленок. Для оптимальной подготовки поверхности перед нанесением антифрикционного покрытия рекомендуется использовать специализированный очиститель-активатор, такой как MODENGY, который обеспечивает наилучшую адгезию и долговечность покрытия за счет удаления окисей и активирования микрошероховатостей. После очистки поверхность должна быть сухой.

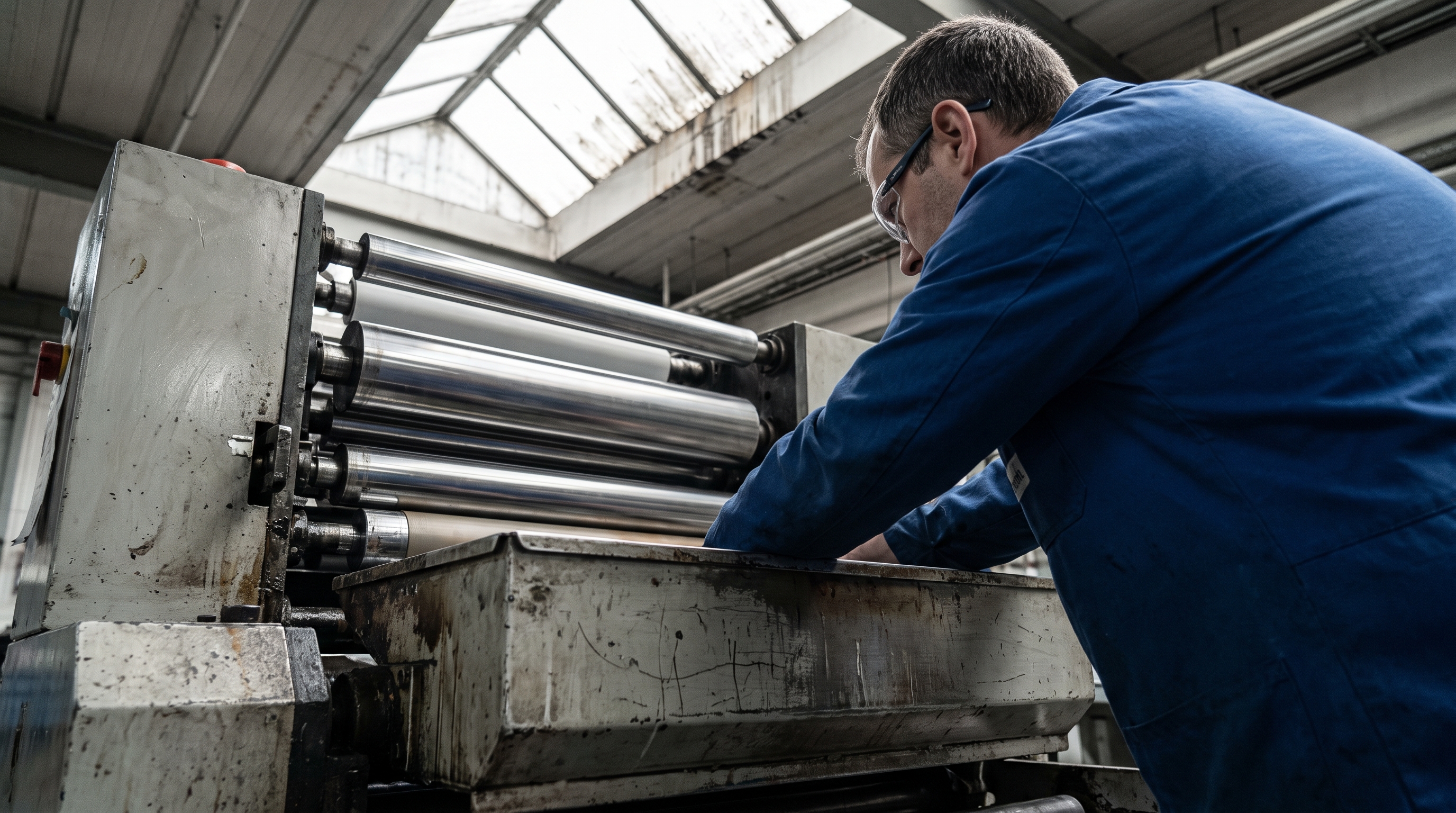

Нанесение
Покрытие наносится с расстояния 15–20 см от изделия. После нанесения первого слоя проверяют толщину мокрого слоя по гребенке (ISO 2808/7). Мокрый слой всегда толще сухого: если мокрый слой составляет 30 мкм, то после высыхания толщина сухого слоя будет примерно 12 мкм (в зависимости от типа композиции). Это соотношение мокрого к сухому слою указано в паспорте материала.
Затем отслеживают степень высыхания по показателям ISO 1517: высыхание до отлипа (поверхность не липкая на ощупь) и высыхание на ощупь (можно прикоснуться без налипания материала на палец). Только после достижения стадии «высыхание на ощупь» наносят следующий слой. Нанесение на недовысохшее покрытие разрушает структуру и нарушает адгезию между слоями.
При длительной работе (более часа) необходимо убедиться, что материал в упаковке не начал преждевременно полимеризоваться. Время работы указано в паспорте и может составлять от 30 минут до нескольких часов.
Приемка и финальный контроль
После полного высыхания (24–48 часов) проводят финальные измерения толщины сухого слоя как минимум в пяти точках на равномерно распределенной площади. Толщина сухого слоя должна лежать в пределах 15–25 мкм. Сплошность (отсутствие пролысин и неокрашенных участков) проверяют визуально при достаточном освещении; для ответственных конструкций используют инструментальные методы согласно NACE RP 0188.
Антифрикционные покрытия MODENGY предлагают широкий спектр решений для различных задач, требующих точного контроля толщины сухого слоя для достижения оптимальных эксплуатационных характеристик.
Распространенные ошибки и заблуждения
Заблуждение 1: толщина мокрого слоя равна толщине сухого
Нет. Толщина мокрого (сырого) слоя всегда больше толщины сухого слоя. Во время высыхания происходит испарение растворителя, и слой уменьшается. Нанесение слишком толстого мокрого слоя приводит к подтекам и неравномерности, но не гарантирует правильную толщину сухого слоя после отверждения. Контролировать необходимо обе величины: мокрый слой - сразу после нанесения, сухой - через 24–48 часов.
Заблуждение 2: микрометр подходит для контроля любых покрытий
Нет. Погрешность прямого измерения микрометром составляет ±10 мкм. Для слоя толщиной 15–25 мкм эта погрешность неприемлема. Микрометр используется только для измерения толстых покрытий (свыше 50 мкм) или как справочный инструмент в лаборатории.
Заблуждение 3: визуальный осмотр гарантирует сплошность
Частично верно, но с оговорками. Визуальный контроль эффективен только при достаточном естественном или искусственном освещении. Для ответственных конструкций (например, изделия в агрессивных средах или под высокими нагрузками) сплошность должна контролироваться инструментальными методами согласно стандарту NACE RP 0188.
Заблуждение 4: покрытие сухое, если оно не липкое
Неправильный критерий. «Не липкое» - это стадия «высыхание до отлипа». Для нанесения следующего слоя требуется стадия «высыхание на ощупь», когда палец не прилипает к поверхности. Эти стадии контролируются согласно ISO 1517 и указаны в паспорте материала.
Заблуждение 5: второй слой можно наносить без контроля первого
Нет. Степень высыхания каждого слоя перед нанесением следующего - обязательный параметр. Нанесение на недовысохшее покрытие приводит к размягчению и разрушению структуры предыдущего слоя, нарушению адгезии между слоями и, как следствие, отслаиванию покрытия при эксплуатации.
Часто задаваемые вопросы
Какая минимальная толщина сухого слоя для антифрикционного покрытия?
Минимальная толщина составляет 15 мкм, необходимая для полного заполнения микронеровностей поверхности. При толщине менее 15 мкм часть неровностей остается открытой, что снижает эффективность смазки и ускоряет износ. Толщина менее 5 мкм применяется только при специальных требованиях и измеряется оптическими методами в лабораторных условиях.
Как связаны толщина сухого слоя и расход материала на один квадратный метр?
Расход (г/м²) вычисляется по формуле: толщина (мкм) × плотность покрытия (г/см³) × 1000. Для слоя 20 мкм и плотности 1,2 г/см³ расход составит примерно 24 г/м². Метод взвешивания позволяет контролировать расход в реальном времени, измеряя разницу в массе изделия.
Какую погрешность имеют магнитные толщиномеры?
Стандартная погрешность магнитного и вихревого методов составляет ±10% при длительности измерения 2–10 секунд. Для оптимальной толщины 20 мкм это означает диапазон 18–22 мкм. Современные электромагнитные преобразователи снижают погрешность до ±(1% + 1) мкм, что более приемлемо для тонких слоев.
Как определить, что покрытие полностью высохло, прежде чем наносить следующий слой?
Контроль проводится по стандарту ISO 1517: проверяют стадию «высыхание до отлипа» (поверхность не липкая) и затем «высыхание на ощупь» (палец не прилипает). Время достижения этих стадий указано в техническом паспорте и может составлять от 5 до 12 часов в зависимости от типа покрытия и температуры окружающей среды.
Нужно ли проверять сплошность покрытия, если визуальный осмотр показывает отсутствие дефектов?
Для серийного производства и ответственных конструкций сплошность должна контролироваться инструментальными методами согласно NACE RP 0188. Визуальный осмотр может пропустить микродефекты, которые видны только при специальном освещении или методом электрической проводимости. Особенно это критично для изделий, работающих в коррозионно-активных средах.
Заключение
Контроль толщины сухого слоя антифрикционного покрытия - это не просто измерение параметра, а целостная технология, охватывающая подготовку поверхности, нанесение слоев и приемку готового изделия. Оптимальная толщина 15–25 мкм обеспечивает полное заполнение микронеровностей, надежную адгезию и долговечность покрытия. Выбор правильного метода измерения (магнитный для стали, вихревой для алюминия, взвешивание для расчета расхода) критичен для точности контроля.
Избегание ошибок - неконтролируемое увеличение толщины мокрого слоя, пренебрежение проверкой высыхания между слоями, использование неподходящих толщиномеров - обеспечит качество покрытия и экономичность производства. Следующий шаг: скачайте технический паспорт вашего материала, уточните коэффициент усадки (отношение мокрого к сухому слою), определите площадь поверхностей, требующих покрытия, и выберите способ контроля в соответствии с типом основания и требуемой точностью.
