Толщина слоя покрытия влияет на боковой зазор червячной передачи, потому что покрытие меняет размеры рабочих поверхностей. При нанесении на поверхности зацепления слой занимает часть зазора, а его неравномерность может привести к местному уменьшению расстояния между червяком и колесом. Поэтому толщину покрытия нужно учитывать в размерной цепи и проверять зазор после нанесения.
Статья будет полезна инженерам, техническим специалистам и снабженцам, которые выбирают твердосмазочное покрытие или контролируют ремонт редуктора. Разберем, как соотнести толщину слоя с зазором, чем измерять покрытие до и после отверждения и какие параметры проверить перед запуском передачи.
Как толщина слоя покрытия влияет на боковой зазор редуктора
Боковой зазор - это расстояние между рабочими поверхностями зубьев червяка и колеса в зацеплении.
Если покрытие наносят на одну или обе поверхности, оно увеличивает их размер и сокращает зазор. При нанесении на обе сопряженные поверхности суммарное влияние слоев складывается. Поэтому оценивать толщину покрытия отдельно от геометрии передачи нельзя.
Для червячных редукторов практический ориентир бокового зазора составляет 0,03–0,08 мм. Для передач высокой точности указывают значение не более 0,05 мм. Функциональный твердосмазочный слой на основе дисульфида молибдена может иметь толщину 10–15 мкм, то есть 0,01–0,015 мм. Если такое покрытие нанесено на обе сопряженные поверхности, суммарная толщина составит 0,02–0,03 мм. Это заметная доля даже от зазора в 0,05 мм.
Почему важна не только средняя толщина
Среднее значение не показывает, где покрытие образовало локальные выступы. Именно они способны уменьшить зазор в отдельных точках и повысить риск заедания. Минимальная локальная толщина, напротив, помогает оценить, достаточно ли материала осталось на участках, где слой тоньше. Для контроля этой характеристики применяют терминологию EN ISO 2064, включая понятие минимальной локальной толщины.
Твердосмазочное покрытие влияет не только на геометрию. В практическом источнике для червячных передач слой на основе дисульфида молибдена связывают со снижением влияния трения на рост зазора. Однако это не отменяет первоначального контроля: покрытие должно помещаться в заложенную размерную цепь и не мешать зацеплению.
Если на передаче планируют применить покрытие, сначала фиксируют исходный боковой зазор, затем определяют допустимую толщину слоя и проверяют результат после нанесения. Такой порядок помогает отличить изменение геометрии от последующего износа.
Толщина одного слоя покрытия и суммарное наращивание

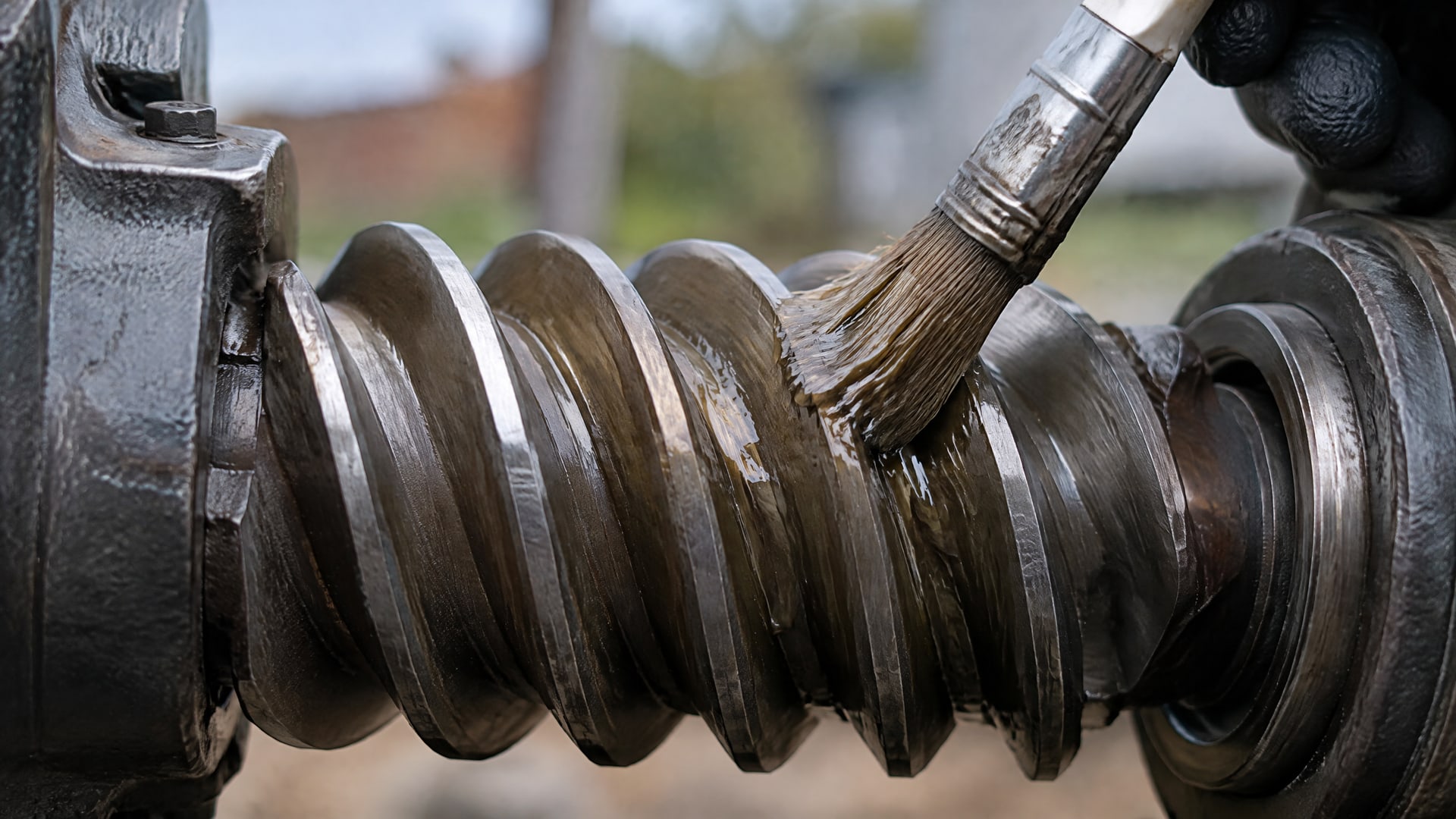

Когда говорят о толщине 1 слоя покрытия, важно уточнить, что именно измеряют: нанесенный материал до отверждения или готовую сухую пленку.
Эти значения не обязательно совпадают. Для передачи важна толщина покрытия в конечном состоянии, после предусмотренной сушки или отверждения, поскольку именно она влияет на размеры рабочих поверхностей.
Ориентир 10–15 мкм для твердосмазочного покрытия показывает, почему даже тонкий слой нельзя считать незначительным. В пересчете это 0,01–0,015 мм на одну поверхность. Если покрывают обе стороны контакта, суммарное наращивание может достигать 0,02–0,03 мм. На фоне диапазона зазора 0,03–0,08 мм такая прибавка требует предварительной оценки.
Учитывайте число покрываемых поверхностей
При расчете учитывают не только толщину одного слоя, но и количество покрытых рабочих поверхностей. Если покрытие наносят повторно, важно выяснить, какой толщины достигает готовая пленка в результате всех операций. Нельзя автоматически считать, что каждый новый проход дает одинаковую прибавку: результат зависит от технологии нанесения и отверждения, поэтому его подтверждают измерением.
Для червячной передачи особенно важно не переносить на нее нормы, предназначенные для иных задач. Например, запросы о толщине слоев асфальтобетонного покрытия относятся к дорожным конструкциям и не помогают определить допустимую толщину функционального слоя в зацеплении. Здесь ориентируются на конкретный боковой зазор, геометрию сопряжения и измеренную толщину готового покрытия.
Антифрикционные покрытия MODENGY представлены решениями с различными методами нанесения и отверждения. При выборе для передачи инженер сопоставляет технологию нанесения с требуемой толщиной и проверяет, можно ли стабильно получить нужный слой на рабочих поверхностях.
Как выбрать толщину покрытия для червячной передачи
Начинают с назначения покрытия и состояния узла.
Для новой передачи важно не выйти за предусмотренный боковой зазор. При ремонте нужно также учитывать фактическую геометрию изношенных поверхностей: номинальные размеры сами по себе не показывают, какой зазор получился после эксплуатации.
Для оценки используют практические ориентиры: 0,03–0,08 мм для бокового зазора и не более 0,05 мм для высокой точности. Функциональное твердосмазочное покрытие толщиной 10–15 мкм уже соизмеримо с этими значениями. Поэтому его выбирают с учетом того, покрывают ли одну или обе рабочие стороны и насколько равномерно слой распределяется по поверхности.
Условия работы и свойства покрытия
При выборе учитывают, какую задачу решает покрытие: снижение трения, повышение износостойкости или защита рабочих поверхностей. Важно не приписывать покрытию функцию компенсации неправильного зазора. Оно не заменяет регулировку передачи и не устраняет погрешности сборки.

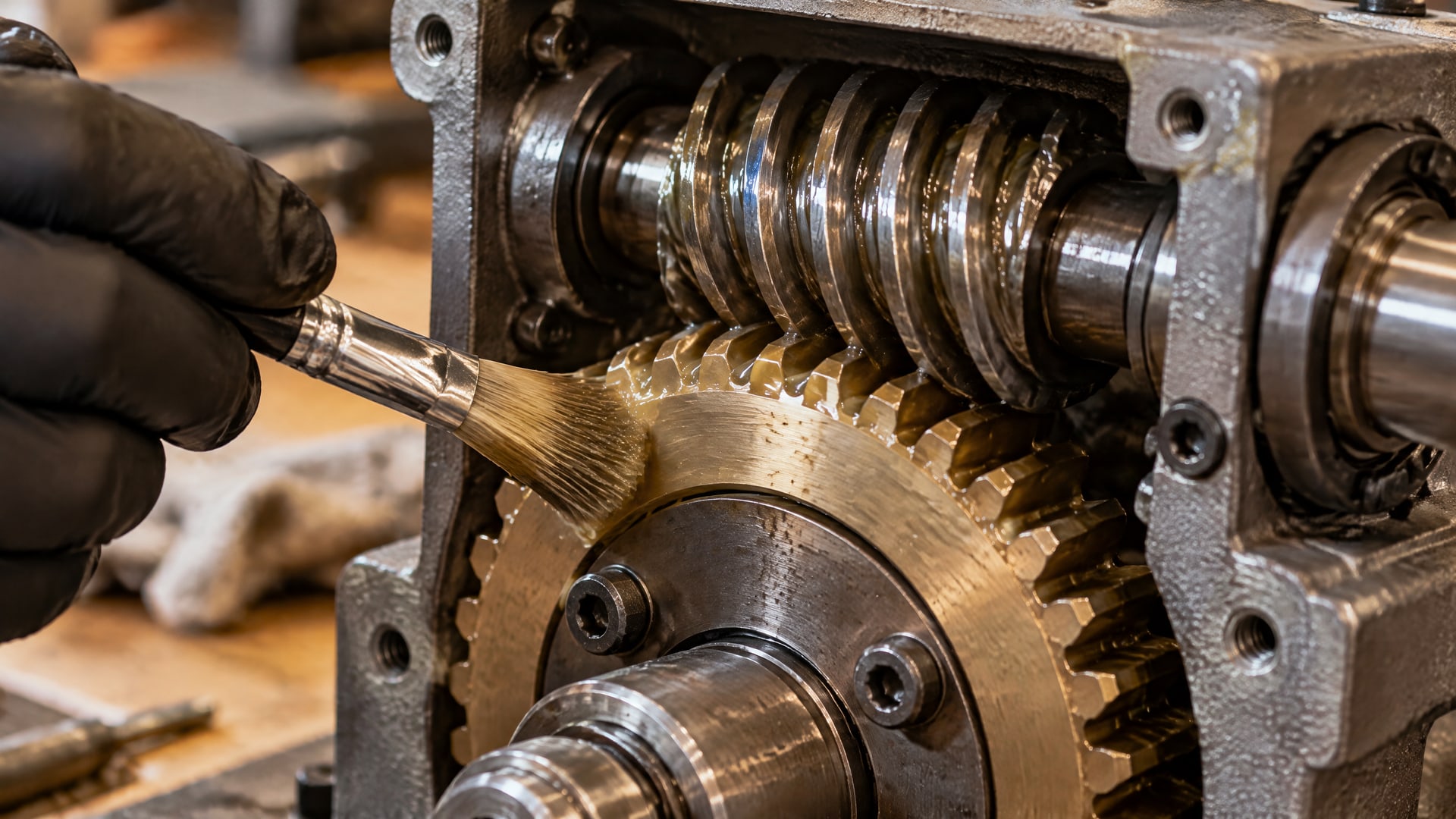

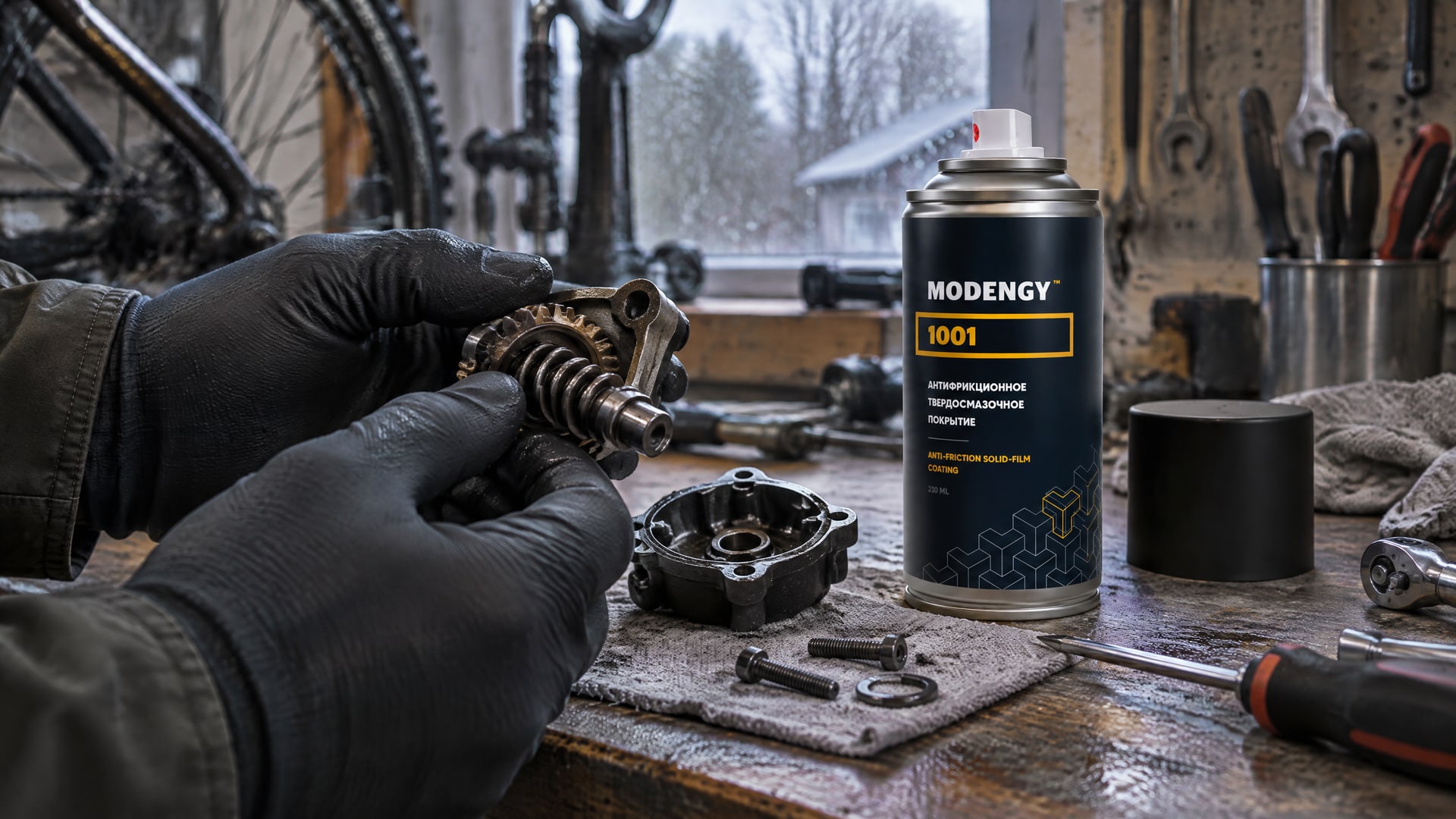

При фреттинге, холодном пуске или риске вымывания смазочного материала задача состоит не только в сохранении пленки, но и в том, чтобы не нарушить геометрию зацепления. В таких случаях инженеры рассматривают MODENGY 1001 как твердосмазочное покрытие с низким коэффициентом трения и высокой износостойкостью. Его применение оценивают вместе с допустимым зазором, способом нанесения и результатом контроля готового слоя.
До нанесения полезно зафиксировать фактический зазор и определить контрольные участки. После отверждения проверяют не только среднюю толщину, но и локальную равномерность, а затем повторно измеряют зазор. Если покрытие наносится на собранный узел или на поверхности, непосредственно входящие в зацепление, заранее оценивают, не займет ли оно весь доступный технологический запас.

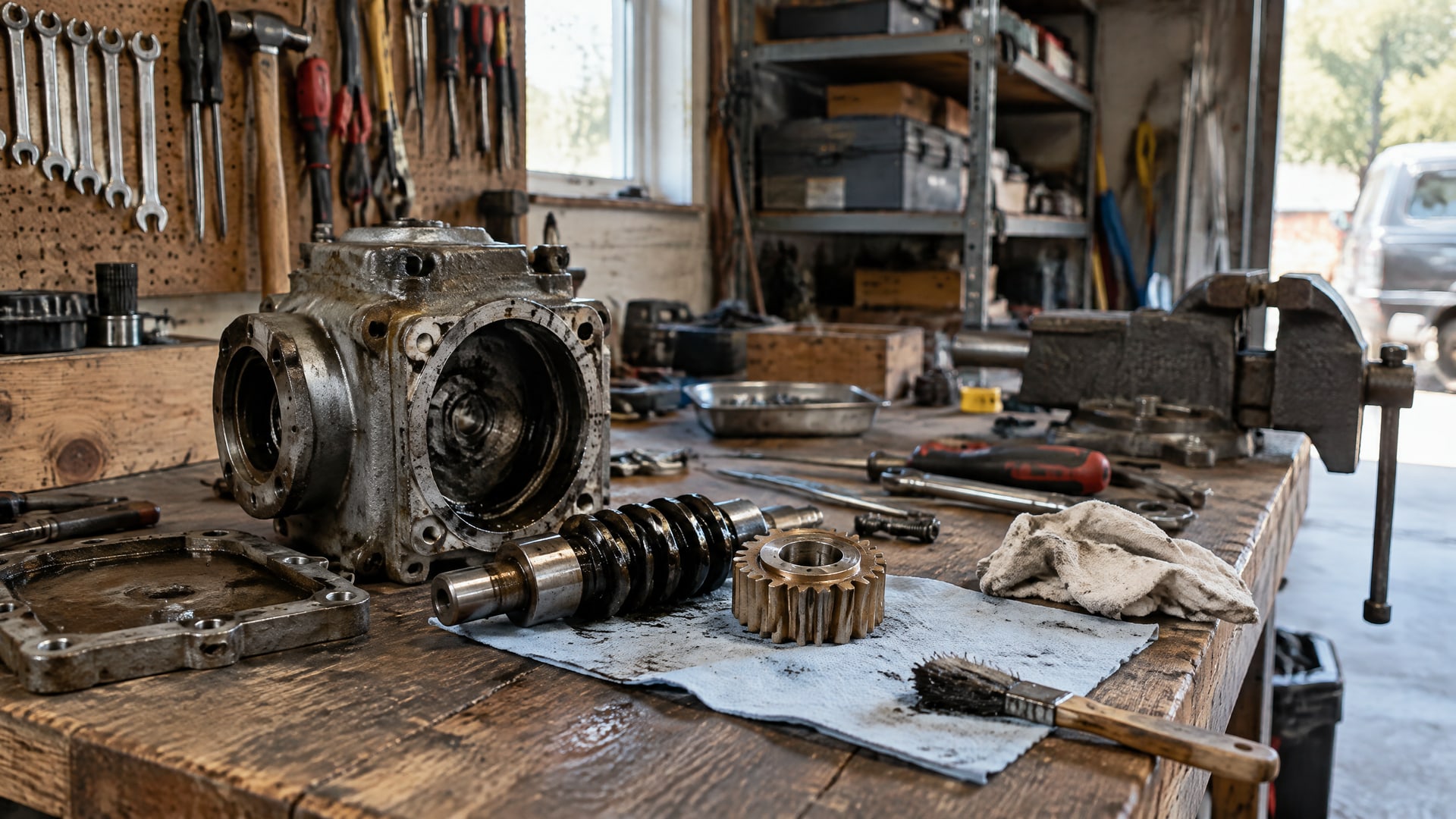

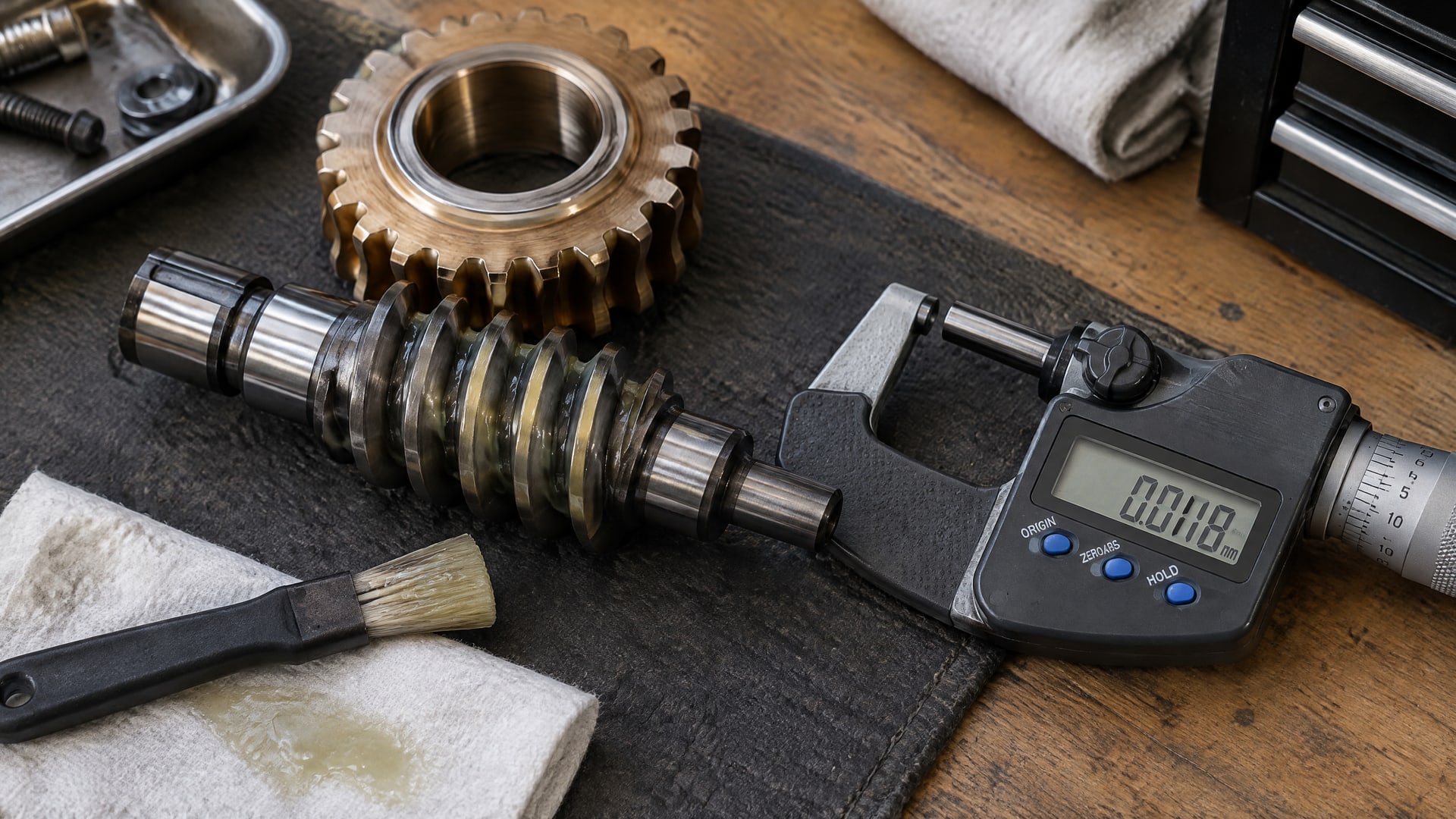

Измерение толщины слоя покрытия
Метод измерения выбирают по материалу основания, типу покрытия и требуемой точности.
ISO 2808:2019 описывает методы для мокрой пленки, сухой пленки и неотвержденных порошковых слоев. Это позволяет разделить контроль материала до отверждения и измерение готового покрытия, а не сравнивать несопоставимые величины.
Для непроводящего покрытия на магнитном основании применяют неразрушающий щуповой метод по ISO 2178:2016. Для непроводящего покрытия на немагнитном электропроводном основании предусмотрен ISO 2360:2017. Выбор метода зависит от сочетания покрытия и подложки, поэтому один прибор нельзя считать универсальным для любых деталей.
Контроль микрошлифом и методом ступеньки
ISO 1463:2021 предусматривает измерение локальной толщины по микрошлифу для металлических, оксидных и некоторых других покрытий. Для этого метода указана точность до 1 мкм или 10% фактической толщины - в зависимости от того, какое значение больше. ISO 4518:2021 описывает измерение металлических покрытий методом ступеньки в диапазоне от 0,01 до 1000 мкм на плоских поверхностях и, с необходимыми мерами предосторожности, на цилиндрических.
ISO 3497 применяют для рентгеноспектрометрического измерения толщины металлических покрытий. Этот метод подходит для покрытий, толщину которых можно выразить через массу на единицу площади и плотность материала. Для червячного редуктора применимость каждого метода определяют по материалам детали и покрытия, а также по доступу к контрольному участку.
Для проверки покрытия на детали целесообразно сочетать неразрушающее измерение с выборочным контролем микрошлифа на контрольных образцах. При этом измерение толщины отвечает на вопрос о слое, а отдельная проверка передачи - на вопрос о фактическом боковом зазоре. Стандарты измерения покрытия не задают расчет зазора червячной передачи.
Смазочное покрытие: отверждение и контроль готового слоя
Толщина нанесенного материала до отверждения не равна автоматически толщине готового слоя.
При выборе технологии важно различать мокрую пленку, сухую пленку и неотвержденный порошковый слой. ISO 2808:2019 включает методы для всех этих состояний, поэтому контроль следует привязывать к этапу процесса, который влияет на окончательный размер детали.
Если измерить только мокрое покрытие, результат не покажет, каким станет слой после сушки или отверждения. Для оценки влияния на боковой зазор ориентируются на конечную толщину и состояние поверхности после технологической обработки. Способ отверждения и порядок измерений фиксируют в технологическом процессе, чтобы сравнивать результаты на одинаковом этапе.
Что проверить после нанесения
На контрольных участках оценивают толщину и ее разброс. Терминология EN ISO 2064 помогает описать локальную и минимальную локальную толщину; это важно для проверки покрытия по поверхности, а не только в одной точке. Одновременно учитывают локальные выступы: именно они могут первыми приблизиться к сопряженной поверхности и уменьшить зазор.
Практический контроль удобно организовать по этапам:
До нанесения измерить исходный боковой зазор и выбрать участки контроля.
Во время нанесения контролировать толщину в состоянии, соответствующем выбранному методу ISO 2808:2019.
После отверждения измерить готовый слой подходящим для основания методом.
На контрольных образцах при необходимости подтвердить результат микрошлифом по ISO 1463:2021.
После сборки проверить боковой зазор отдельно от толщины покрытия.
Такая последовательность связывает технологию покрытия с размерной цепью передачи. Она также не дает подменить фактический контроль зазора измерением слоя: даже корректно измеренное покрытие не подтверждает само по себе, что редуктор собран с нужным зазором.
Часто задаваемые вопросы
Какова допустимая толщина покрытия для червячной передачи?
Единого значения, которое подходит для любой передачи, нет. В практических материалах для червячных редукторов приведен боковой зазор 0,03–0,08 мм, а для высокой точности - не более 0,05 мм. Твердосмазочный слой 10–15 мкм уже влияет на этот запас, поэтому допустимую толщину определяют по конкретной геометрии и проверяют зазор после нанесения.
Как измерить толщину сухого слоя покрытия?
Сначала выбирают метод с учетом материала основания и типа покрытия. ISO 2808:2019 описывает измерение сухой пленки, а ISO 2178:2016 и ISO 2360:2017 предусматривают неразрушающий контроль для разных сочетаний основания и покрытия. Для выборочной проверки локальной толщины используют микрошлиф по ISO 1463:2021.
Что важнее для зазора: средняя толщина или равномерность?
Одного среднего значения недостаточно. Оно может скрыть локальные участки с большей толщиной, которые уменьшают зазор, и участки с недостаточным покрытием. Поэтому контролируют толщину в нескольких точках, ее разброс и локальные значения. Дополнительно измеряют боковой зазор самой передачи, поскольку контроль покрытия не заменяет проверку зацепления.
Подходят ли нормативы для толщины дорожного покрытия к редуктору?
Нет. Толщина слоев асфальтобетонного и другого дорожного покрытия относится к устройству дорожной конструкции и не задает допустимую толщину покрытия на зубьях червячной передачи. Для редуктора учитывают рабочий зазор, толщину функционального слоя, свойства основания и метод измерения готового покрытия.
Заключение
Толщина слоя покрытия непосредственно влияет на боковой зазор червячной передачи: слой занимает часть зазора, а неравномерное нанесение создает локальные зоны уменьшенного расстояния между рабочими поверхностями. При ориентире 0,03–0,08 мм для обычных червячных редукторов и не более 0,05 мм для высокой точности покрытие толщиной 10–15 мкм нельзя считать пренебрежимо тонким. В расчет включают количество покрываемых поверхностей и проверяют не только среднее, но и локальные значения слоя.
Перед нанесением зафиксируйте исходный зазор, выберите метод контроля с учетом основания и покрытия, а после отверждения измерьте готовый слой и повторно проверьте зацепление. Это даст инженеру и снабженцу конкретную основу для выбора технологии и подтверждения того, что покрытие не нарушает работу редуктора.
