Лопасти насосов в агрессивных средах испытывают одновременное воздействие абразивных частиц и высокоскоростных потоков. Эрозионный и абразивный износ рабочих колес приводит к повышению вибрации, снижению КПД и аварийным остановкам оборудования. Твердосмазочные покрытия - специализированные противоизносные решения, которые защищают проточную часть от разрушения, продлевая ресурс насоса и сокращая циклы техническое обслуживания.
Статья адресована инженерам, снабженцам и техническим специалистам, которые выбирают способ защиты насосного оборудования, работающего с абразивными жидкостями, пульпами и суспензиями. Вы узнаете, как выбрать покрытие под конкретный механизм разрушения, какие стандарты испытаний применяют для оценки стойкости, и как подтвердить эффективность решения численными данными.
Абразивный и эрозионный износ лопастей: в чем разница
Механизмы разрушения поверхности работающей лопасти существенно отличаются друг от друга, и это напрямую влияет на выбор защитного материала.

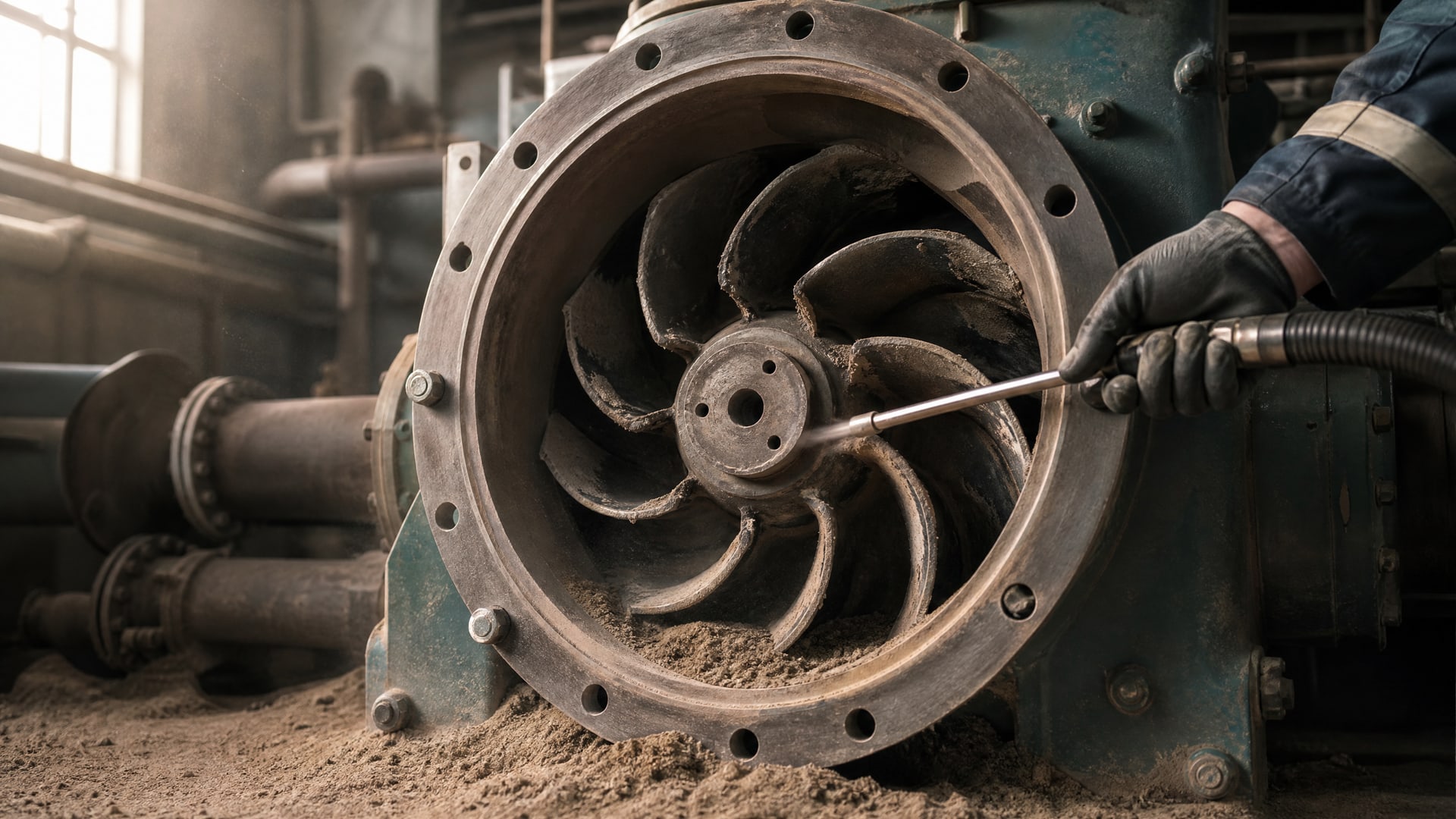

Абразивный износ происходит при скольжении и перекатывании твердых частиц по поверхности. Типичный сценарий для насосов - циркуляция жидкости с песком, шламом или минеральными включениями. Частицы действуют как режущий инструмент, постепенно снимая слой покрытия и основного материала. Степень износа зависит от твердости абразива, размера частиц, скорости их движения и нормальной нагрузки на лопасть.
Эрозионный износ вызывается ударным воздействием частиц или капель на поверхность под углом высокоскоростного потока. Энергия удара выше, чем при абразии, но каждый импакт локален. Типичный пример - лопасти, работающие в потоке с песком, водяной аэрозолью или кавитационными пузырьками. Материал разрушается не режущим действием, а сочетанием пластической деформации и хрупкого разрыва.
Для оценки абразивной стойкости используют метод Taber Abraser по ASTM D4060 или падающий абразив по ASTM D968. Эти тесты моделируют скольжение и микрорезание. Для эрозионной защиты применяют ASTM G73, который измеряет стойкость к ударам потока с высокой скоростью (порядка 123–151 м/с). Результаты, полученные в одном тесте, не переносятся автоматически на другой: покрытие, хорошо прошедшее Taber-тест, может показать слабую эрозионную устойчивость, и наоборот.
На практике насосы часто работают в условиях комбинированного воздействия: одновременно абразия и эрозия. В таких случаях нужна защита, которая показывает приемлемые результаты в обоих типах испытаний, или же выбирают материал, оптимизированный под преобладающий механизм разрушения.
Где локальная защита неэффективна
Закупщики и инженеры часто считают, что достаточно обработать только входную кромку лопасти или зону максимального ускорения потока.
Однако практика и научные исследования показывают иную картину.

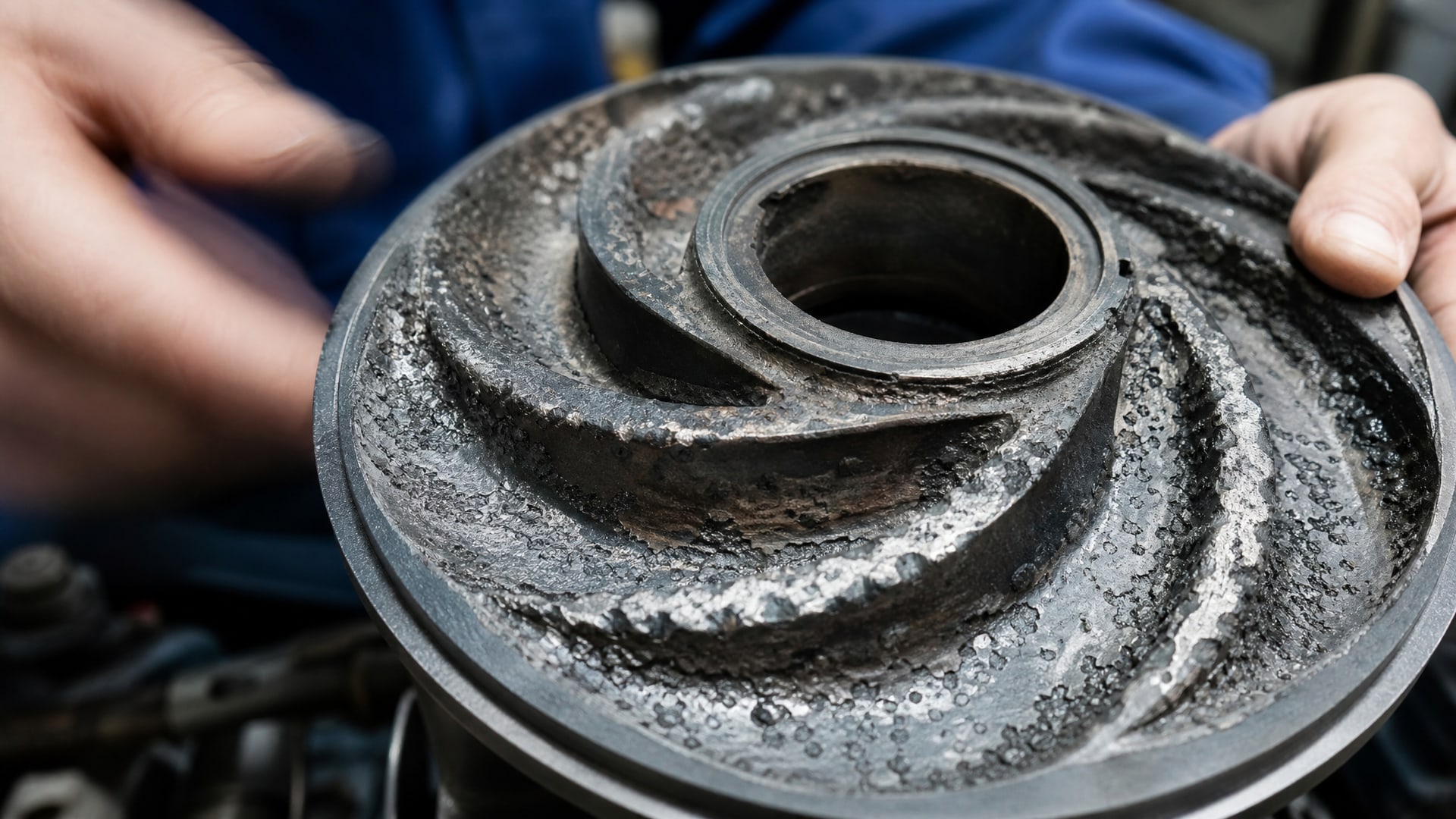

Если износ распределен по всей рабочей поверхности лопасти, а не сосредоточен в одной точке, локальное нанесение покрытия оставляет открытыми большие участки. Лопасть продолжает разрушаться на незащищенных местах, поток обтекает обработанный участок, и замедление износа минимально. Фактически вложения в частичное покрытие не дают нужного экономического результата.
Эксперты рекомендуют стремиться к полной защите рабочей лопатки или хотя бы к покрытию всех зон, где велик контакт с абразивной средой: передней (входной) поверхности, задней поверхности, боковых граней. Покрытие всей лопасти требует больше материала и аккуратнее подготовки, но обеспечивает предсказуемое и длительное снижение износа.
Как оценивают стойкость твердосмазочных покрытий
Выбор покрытия между конкурирующими решениями невозможен без точных данных испытаний.
Маркетинговые заявления о «высокой износостойкости» и «антифрикционности» остаются туманными без указания конкретного метода и результата.

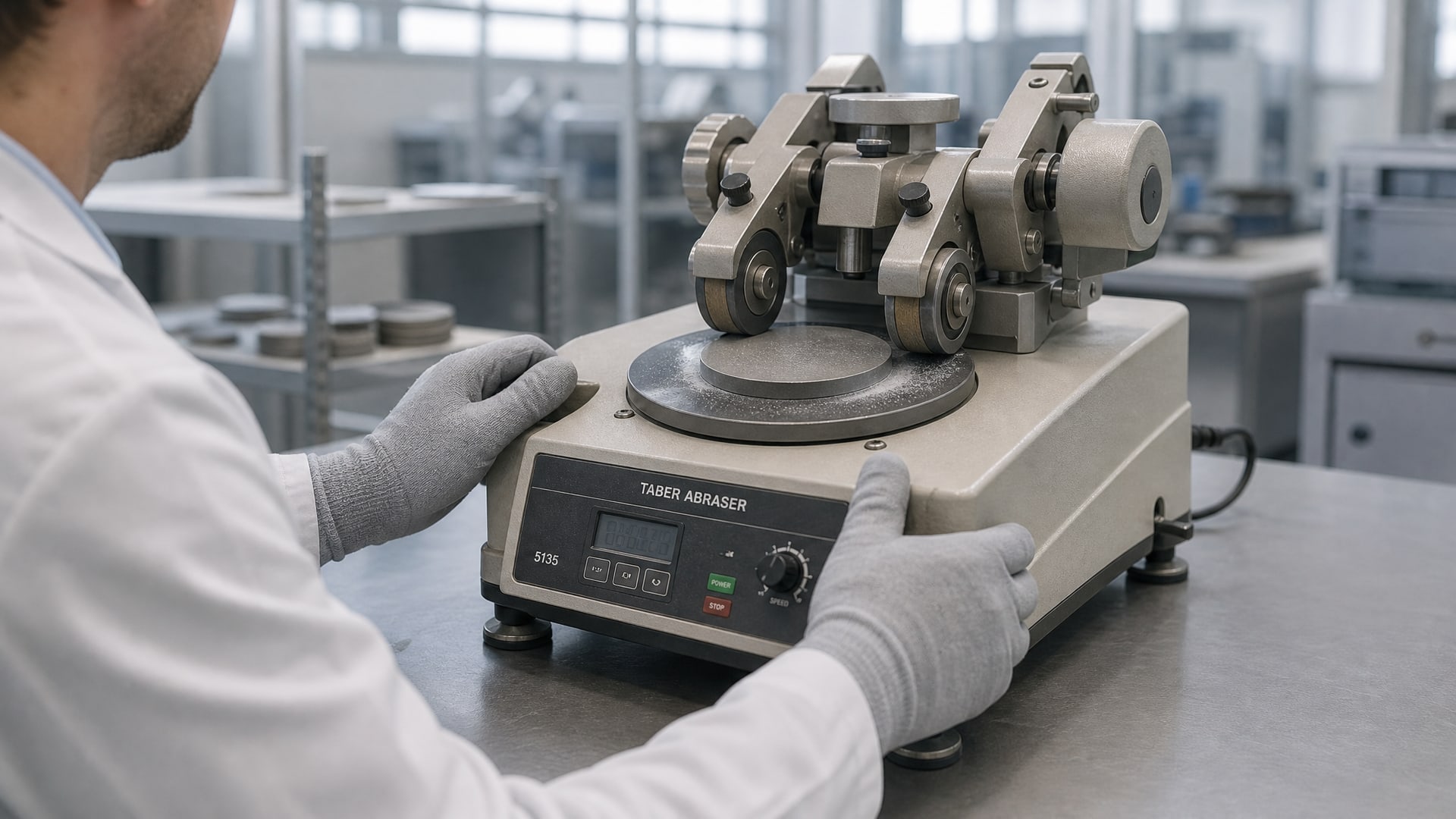

ASTM D4060 - Taber Abraser для органических покрытий. Метод измеряет потерю массы образца при трении вращающегося абразивного диска по лакокрасочному слою. Типичный результат - потеря массы в миллиграммах после 1000 или 5000 циклов. Например, высокостойкое эрозионное покрытие может показать менее 30 мг потери после 1000 циклов.
ASTM D968 - падающий абразив. Абразивный материал (песок, оксид алюминия) падает с определенной высоты на поверхность покрытия. Тест оценивает локальное пробивание и усталость материала. Результат выражается как число циклов до разрушения или потеря массы.
ASTM F1978-22 - абразивная стойкость металлических напыленных покрытий. Для термонапыленных и плазменных защит. Также использует Taber Abraser, но адаптирован к более твердым материалам.
ASTM B1023-22 - твердые анодные покрытия на алюминии. Количественно оценивает износ как потерю массы или потерю массы на тысячу циклов.
ASTM G73 - дождевая и песчаная эрозия. Измеряет стойкость к высокоскоростному потоку с частицами. Результаты выражаются как часы работы до потери функции (breakthrough), масса абразива до пробивания, или остаток толщины покрытия. Стойкость эффективного эрозионного покрытия может составлять более 9–10 часов при скоростях потока 123–151 м/с.
При чтении технического описания (TDS) покрытия ищите именно эти значения и метод испытания. Если производитель указывает только слова без цифр, это повод сомневаться в обоснованности заявлений.
Защитные покрытия в системе обслуживания насосов
Антифрикционные твердосмазочные покрытия включены в комплексные решения для защиты и ремонта насосного оборудования, работающего в агрессивных средах.
Они применяются не как самостоятельное средство, а как часть стратегии продления ресурса.
Для насосов, перекачивающих жидкости с абразивными примесями, задача состоит в том, чтобы минимизировать износ проточной части, поддерживать гидравлический КПД и снизить частоту ремонтов. Применение эрозионных и абразивных защит на лопатках рабочего колеса способно повышать сопротивляемость износу примерно в 2–3 раза, что особенно значимо для насосов, работающих в условиях открытых разработок, водоснабжения или переработки полезных ископаемых.
На практике покрытие наносится после первичного выхода из строя или планового ремонта. Лопасти (рабочее колесо) очищаются, подвергаются пескоструйной или иной механической обработке для активации поверхности, затем наносится твердосмазочное покрытие методом распыления. Для защиты лопастей насосов от абразивного и эрозионного износа рекомендуется использовать антифрикционное твердосмазочное покрытие MODENGY 1001, которое обеспечивает низкий коэффициент трения и высокую износостойкость в широком диапазоне температур. Толщина слоя обычно составляет 20–100 микрон в зависимости от интенсивности износа.
После нанесения покрытие полимеризуется (для органических составов) или охлаждается (для керамических и металлических). Перед пуском насоса проверяется целостность слоя, отсутствие отслоений и повреждений. Качество подготовки поверхности и полнота покрытия критичны: даже небольшие незащищенные участки становятся очагами локального износа.

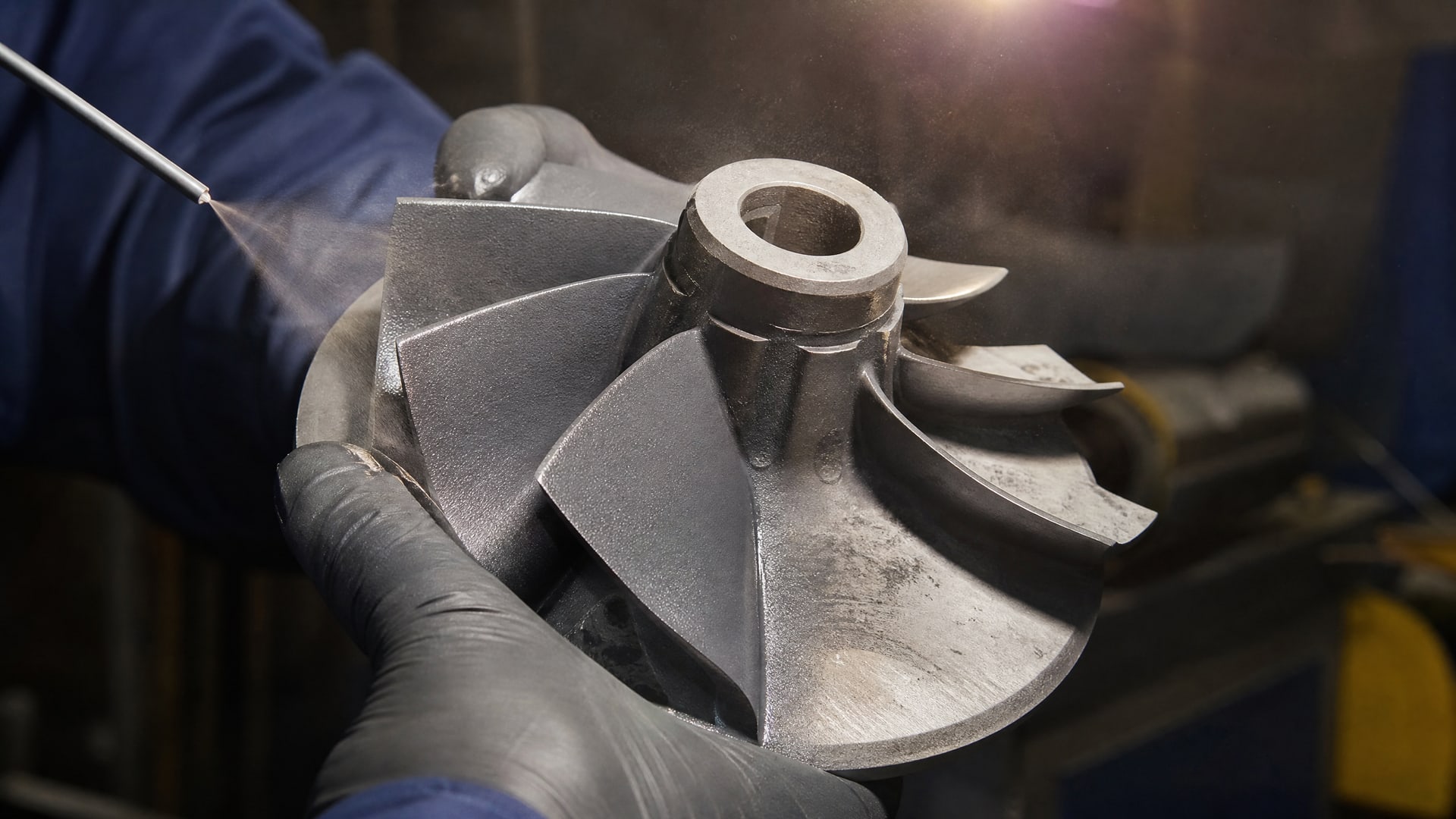

Распыление покрытия: метод нанесения и требования к качеству
Распыление (спрей-нанесение) - основной метод применения твердосмазочных покрытий на лопасти и рабочие колеса.
Метод позволяет равномерно покрыть сложную геометрию и обеспечить тонкий, контролируемый слой.
Выделяют несколько технологий распыления:
Аэрозольное распыление (баллончик): простой, портативный способ для ремонта на месте. Адекватен для лопастей малого размера и локальных обработок, но может дать неоднородное покрытие на больших площадях.
Пневматическое распыление (компрессор + пистолет): обеспечивает более равномерное нанесение и контроль толщины. Требует источника сжатого воздуха и навыков оператора.
Электростатическое распыление: частицы покрытия заряжаются и притягиваются к заземленной поверхности, что снижает потери материала и улучшает адгезию.
Дюзовое (коаксиальное) распыление: применяется для промышленных объемов; позволяет смешивать компоненты непосредственно перед нанесением.
При подготовке к распылению поверхность лопасти очищается от грязи, окислов и старого покрытия. Механическая обработка (пескоструй, проволочная щетка) повышает шероховатость, что улучшает адгезию новой защиты. Влажность и температура окружающего воздуха должны соответствовать рекомендациям производителя; для большинства органических покрытий - это +5…+35 °C и относительная влажность не выше 85%.
После нанесения излишки материала убираются только после отверждения покрытия или сборки узла; протирание свежего слоя во время высыхания приведет к его удалению. Проверка толщины производится толщиномером, желательно в нескольких точках лопасти для подтверждения равномерности.
Сравнение твердосмазочных покрытий: на что смотреть
На рынке предлагаются покрытия различного состава: полимерные композиты с твердыми наполнителями (графит, дисульфид молибдена, политетрафторэтилен), пластичные материалы на основе кремния, керамические и металлические напыленные защиты.
Выбор между ними начинается с уточнения условий эксплуатации и требуемых характеристик.
При сравнении материалов используйте следующие критерии:
Диапазон рабочих температур. Проверяйте, что покрытие сохраняет функцию (адгезия, твердость, низкий коэффициент трения) в реальных условиях насоса. Ограничение температуры часто критичнее, чем для пластичных смазок.
Адгезия к основному материалу. Измеряется методами отслаивания (pull-off test) или кросс-резания. Хорошая адгезия - залог того, что покрытие не отколется на краю лопасти при ударах.
Потеря массы при абразивном износе. Требуется указание метода (ASTM D4060, D968 или другой) и результат в миллиграммах. Меньше потери - лучше стойкость.
Результаты эрозионных испытаний. Если насос работает в высокоскоростном потоке, ищите данные ASTM G73: часов до breakthrough, граммов абразива до отказа.
Коррозионная стойкость. Если среда содержит соли или химически активные вещества, проверьте, есть ли в TDS данные по солевому туману (ASTM B117) или другим методам коррозионных испытаний.
Совместимость с основным материалом лопасти. Чугун, нержавеющая сталь, композиты - каждый требует специфичной подготовки поверхности и иногда предварительного грунтования.
Цена и доступность. Сбалансируйте стоимость защиты с ожидаемым продлением ресурса насоса. Дорогое покрытие эффективнее, если увеличивает интервал между ремонтами минимум на 50%.
Помните: одного универсального покрытия не существует. Выбор - это компромисс между стойкостью, адгезией, простотой нанесения и экономикой. Ориентируйтесь на численные данные испытаний, а не на слова.
Практические рекомендации по выбору
Алгоритм выбора антифрикционного твердосмазочного покрытия для конкретного насоса:

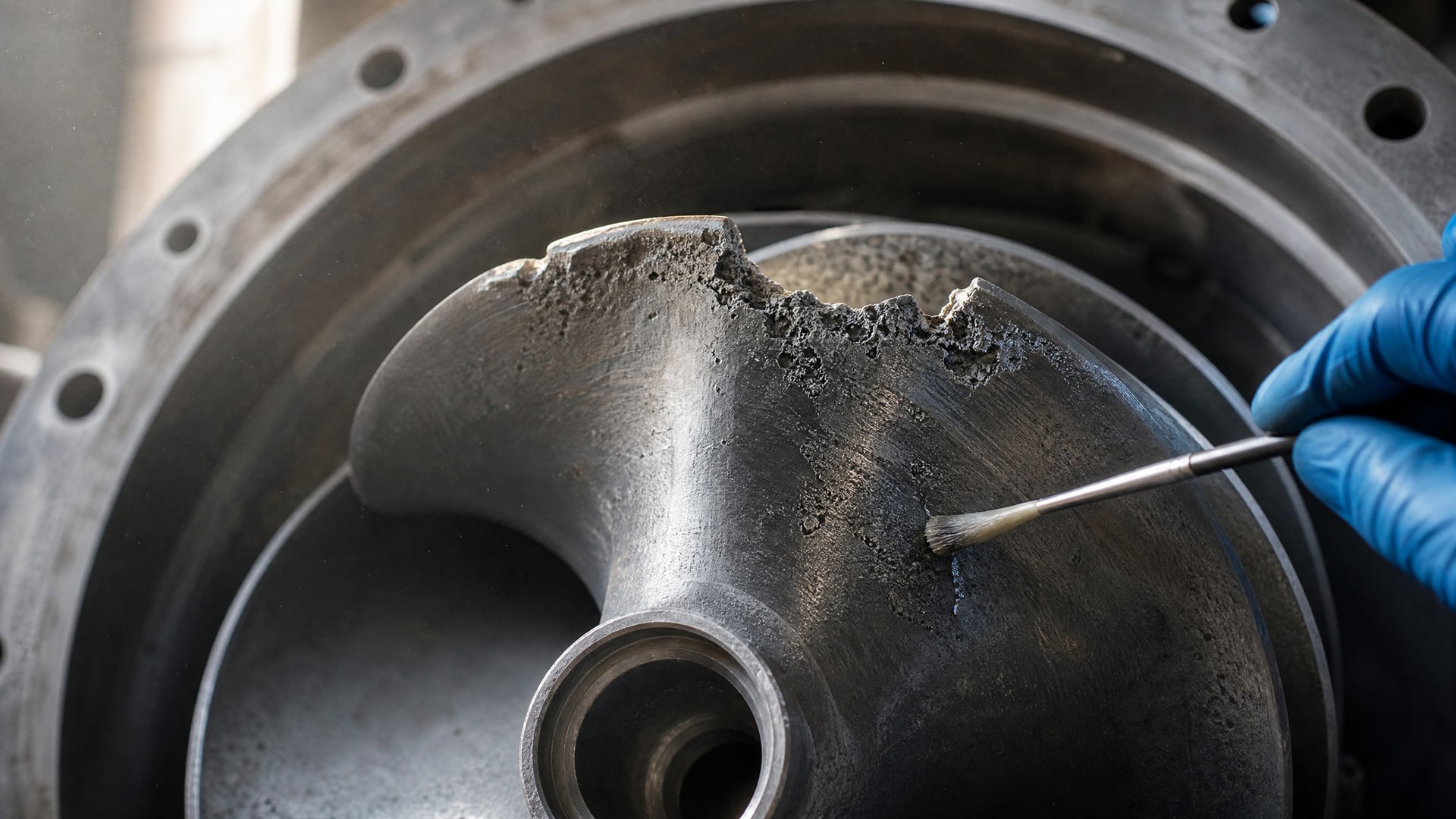

1. Идентифицируйте механизм разрушения. Заглядываете ли вы на лопасть после несколько месяцев работы и видите гладкие полосы истирания (абразия) или острые сколы и кратеры (эрозия)? Или оба? От ответа зависит выбор теста и допусков покрытия.
2. Оцените интенсивность износа и географию. Износ локализован в одной зоне или распределен? На переднюю (всасывающую) сторону лопасти или на обе? Это определяет стратегию покрытия: точечная или полная.
3. Соберите данные о среде. Тип жидкости, размер и твердость абразива, скорость потока, температура, наличие коррозионной активности. Чем точнее, тем лучше подбор.
4. Запросите TDS покрытия. Ищите результаты ASTM D4060, D968 или G73, диапазон температур, адгезию, цвет, вязкость, время отверждения.
5. Сравните по численным данным. Два покрытия одного ценового диапазона часто дают разные результаты в Taber-тесте. Отдайте предпочтение тому, чьи цифры лучше совпадают с условиями вашего насоса.
6. Пилотируйте на одной единице. Примените выбранное покрытие на один насос или одно рабочее колесо, отслеживайте ресурс и состояние. Если результат положителен, масштабируйте.
7. Документируйте результат. Запишите дату применения, метод нанесения, толщину, партию материала, дату замены. Это поможет в будущих решениях и оправдании инвестиций перед руководством.

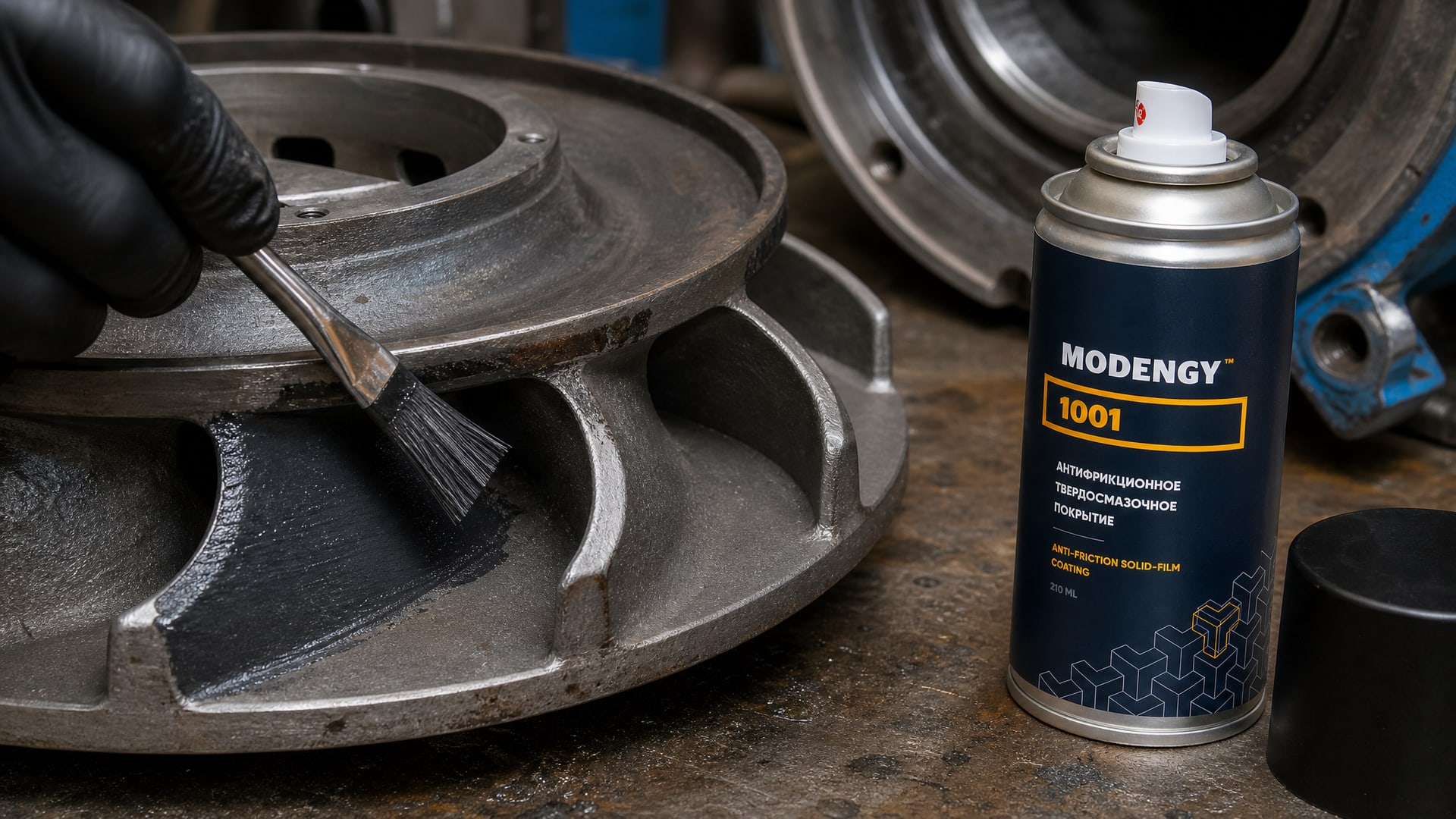

В целом, антифрикционные твердосмазочные покрытия MODENGY предлагают широкий спектр решений для защиты от износа в различных промышленных условиях, включая насосное оборудование. Выбор конкретного материала остается за вами в зависимости от условий и результатов пилотных испытаний.
Часто задаваемые вопросы
Что такое адгезия и почему она важна для покрытия лопастей?
Адгезия - это сила сцепления между слоем покрытия и поверхностью основного материала (металла или пластика). Плохая адгезия приводит к отслаиванию и отколам покрытия под ударами потока или абразива. Адгезия измеряется методом pull-off test или кросс-резания. Для защиты лопастей требуется адгезия минимум 3–5 МПа; лучше, если больше.
Может ли одно твердосмазочное покрытие защитить и от абразии, и от эрозии одновременно?
Да, но с оговорками. Покрытие, показавшее хорошие результаты в обоих тестах (ASTM D4060 и ASTM G73), может работать в комбинированных условиях. Однако материал, оптимизированный для абразии, может быть слабоват по эрозии, и наоборот. Выбирайте материал так, чтобы он удовлетворял требованиям обоих механизмов, или выбирайте тот, который лучше соответствует преобладающему виду износа.
Нужно ли обрабатывать только входную кромку лопасти или всю поверхность?
Если износ сосредоточен только на входной кромке, локальное покрытие экономит материал. Но если износ распределен, незащищенные участки продолжат разрушаться, и эффект будет минимальным. Оптимальный вариант - покрыть всю рабочую поверхность, особенно для лопастей среднего и крупного размера.
Как проверить качество нанесенного покрытия перед пуском насоса?
Используйте толщиномер для проверки толщины в 5–7 точках лопасти. Осмотрите поверхность визуально на предмет трещин, отслаиваний и незащищенных участков. Если в TDS предусмотрено, проведите тест адгезии (кросс-резание) на образце или на краю лопасти. Только после этого монтируйте рабочее колесо в насос.
Как часто нужно переносить покрытие?
Это зависит от интенсивности износа, состава среды и качества первоначального нанесения. При благоприятных условиях (низкоскоростные насосы с умеренной абразивностью) покрытие может прослужить 1–2 года. При жестких условиях (высокоскоростные, с крупным абразивом) - несколько месяцев. Отслеживайте состояние лопастей при плановом обслуживании и переносите, когда видны первые признаки локального пробивания.
Заключение
Твердосмазочные покрытия - эффективный инструмент для защиты лопастей насосов от абразивного и эрозионного износа. Ключ к успешному их применению - правильная диагностика механизма разрушения, выбор материала по численным данным испытаний (ASTM D4060, D968, G73) и полная подготовка поверхности перед нанесением.
Локальное или неполное покрытие редко дает долгосрочный результат; стремитесь к полной защите рабочей лопатки. Сравнивайте предложения конкурирующих материалов не по маркетинговым заявлениям, а по цифрам в техническом описании, особенно по потере массы при абразии и стойкости к эрозии. Проводите пилотные испытания на одном насосе, документируйте результаты, и только затем масштабируйте решение на весь парк оборудования. Это подход, который дает предсказуемое снижение затрат на ремонт и увеличение ресурса.
