Коррозия внутренних поверхностей - это разрушение металла вследствие химического и электрохимического взаимодействия с коррозионной средой, которое происходит в условиях ограниченного доступа кислорода и затрудненного удаления влаги. В отличие от внешних поверхностей, внутренние зоны труб, резервуаров, каналов и полостей деталей подвергаются особому риску: здесь скапливается подтоварная вода, растворенные газы (CO₂, H₂S, O₂), эмульгированные среды и абразивные частицы. Экспертиза таких поверхностей требует системного подхода - нужно не только выявить ржавчину, но и понять механизм разрушения, оценить адгезию покрытия к металлу, определить характер повреждений и спрогнозировать скорость развития коррозии.
Статья адресована техническим специалистам, инженерам и закупщикам промышленного сектора, которые отвечают за надежность оборудования в агрессивных средах. Вы узнаете, как классифицируются виды коррозии, какие признаки указывают на отслоение защитного покрытия, почему адгезия между покрытием и металлом критична, и как организовать экспертизу внутренних поверхностей после длительной эксплуатации.
Механизмы коррозии внутренних поверхностей
Коррозия внутренних поверхностей отличается от внешней в первую очередь тем, что процесс там развивается в условиях застоя.
На открытой поверхности влага высыхает, соли вымываются дождем, продукты коррозии осыпаются. Во внутренних полостях и трубопроводах ситуация иная: влага скапливается, конденсируется и остается в прямом контакте с металлом часами и днями подряд. Это означает, что фактическое время коррозии (пребывание поверхности во влажном состоянии) там существенно выше, чем на атмосферных участках.
Коррозионная среда внутри оборудования обычно содержит несколько агрессивных компонентов одновременно. Для трубопроводов и резервуаров это подтоварная вода, эмульгированные составы, растворенные газы - диоксид углерода (CO₂), сероводород (H₂S), кислород (O₂) и водяной пар. При работе нагревательного оборудования к этому добавляются кислородная, пароводяная и щелочная коррозия; щелочная коррозия становится существенной при концентрации едкого натра более 3 %.
Механизм разрушения здесь - не просто окисление; это сочетание химических реакций (прямое окисление металла) и электрохимических процессов (образование гальванических пар на поверхности). Когда поверхность покрыта лакокрасочным слоем или другим защитным материалом, коррозия может развиваться под покрытием, что еще больше усложняет ее выявление.
Виды коррозии по характеру разрушения поверхности
Внутренняя коррозия проявляется несколькими способами, и каждый вид требует собственной диагностики и профилактики.

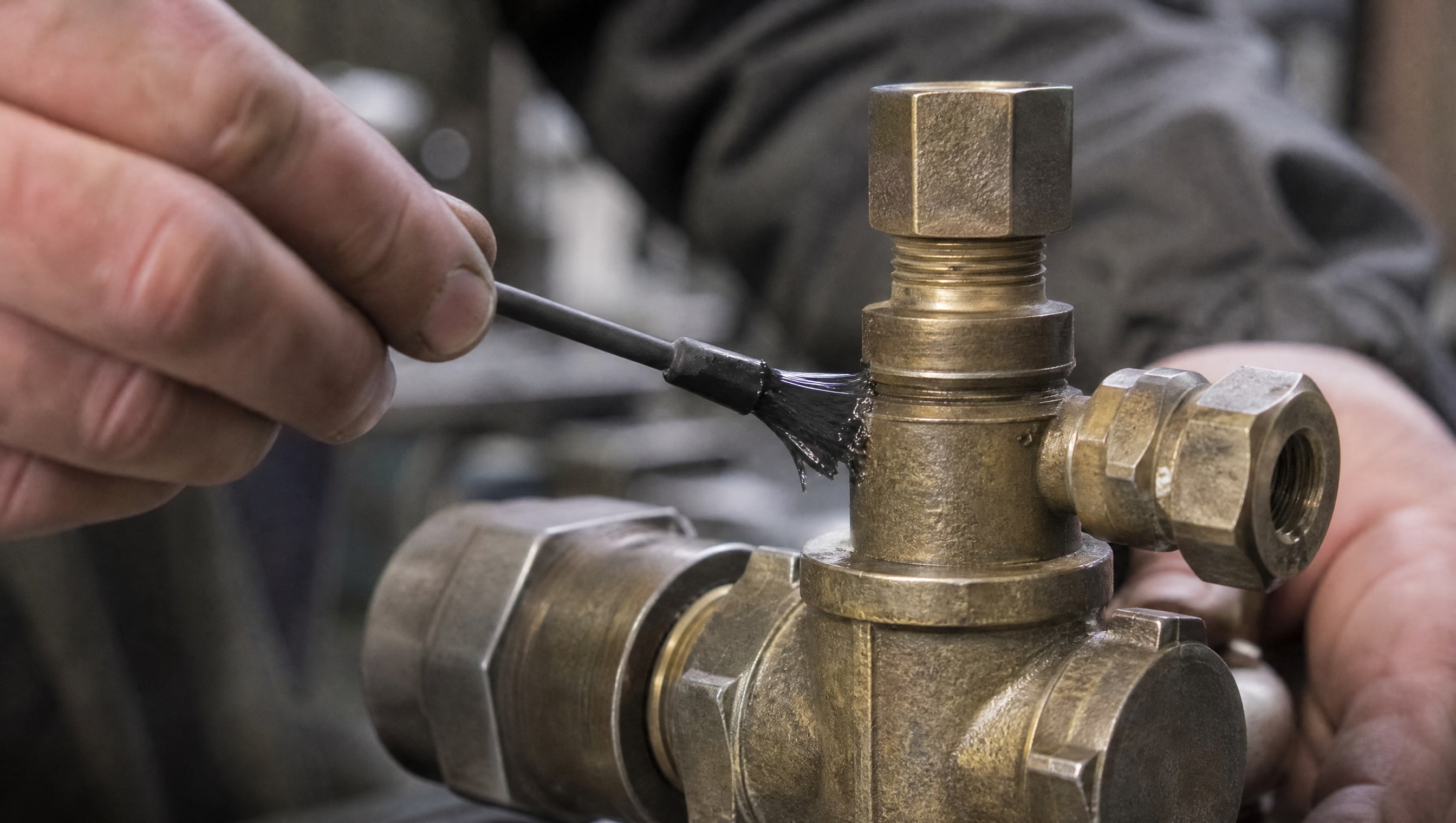

Сплошная коррозия - это равномерное разрушение, при котором вся внутренняя поверхность теряет толщину приблизительно одинаково. На начальной стадии это выглядит как легкое побледнение, потеря первоначального блеска. Со временем поверхность покрывается слоем ржавчины, и становится видна питтинговая структура. Такой вид коррозии опасен тем, что постепенно снижает прочность стенок труб и резервуаров; прогноз определяется скоростью коррозии, которая рассчитывается по формуле: потеря массы делится на площадь поверхности и время экспозиции.
Местная (локальная) коррозия возникает на отдельных участках, тогда как соседние области остаются почти неповреждены. Причины - локальное повышение концентрации солей, скопление влаги в микротрещинах покрытия, наличие инородных частиц. На внутренних поверхностях это часто происходит под отложениями, в щелях и зазорах между деталями, под головками болтов и гайками. Локальная коррозия опаснее сплошной, потому что быстро прогрессирует и может привести к прободению (насквозь) локального участка раньше, чем в другом месте толщина уменьшится значительно.
Язвенная коррозия - это экстремальная форма местной коррозии, при которой образуются глубокие полости, язвы. На дне язвы скапливаются соли, влага и продукты коррозии, что еще больше ускоряет разрушение. Язвенная коррозия часто наблюдается на внутренних поверхностях нагревательных систем, где высокая температура способствует концентрированию солей.
Эрозионная коррозия - это сочетание коррозии с механическим истиранием. На внутренних поверхностях это происходит при наличии потока среды, содержащей абразивные частицы (частички ржавчины, песка, осадков). Жидкость или газ движется с турбулентностью, срывая защитные пленки с поверхности, и каждый раз металл оказывается заново в контакте с агрессивной средой. Абразивное изнашивание покрытия здесь намного быстрее, чем простая коррозия, и часто протекает незаметно до тех пор, пока не произойдет заметное истончение или прогар.
Причины отслоения защитного покрытия
Лакокрасочные покрытия, полимерные пленки, эмали и композитные материалы наносятся для изоляции металла от коррозионной среды.
Однако адгезия (сцепление) между покрытием и металлом - это не абсолютное свойство; она зависит от множества факторов и может нарушиться как во время нанесения, так и при эксплуатации.
Дефекты адгезии при нанесении
Если поверхность перед нанесением покрытия не очищена правильно, остаются окислы, жиры, пыль - все это препятствует нормальному прилипанию. Грунтовка может быть нанесена тонким слоем или вообще пропущена, что снижает адгезию первого слоя к голому металлу. Влажность воздуха или самой поверхности во время работ также критична: влага под покрытием приводит к образованию пузырей и микропустот.

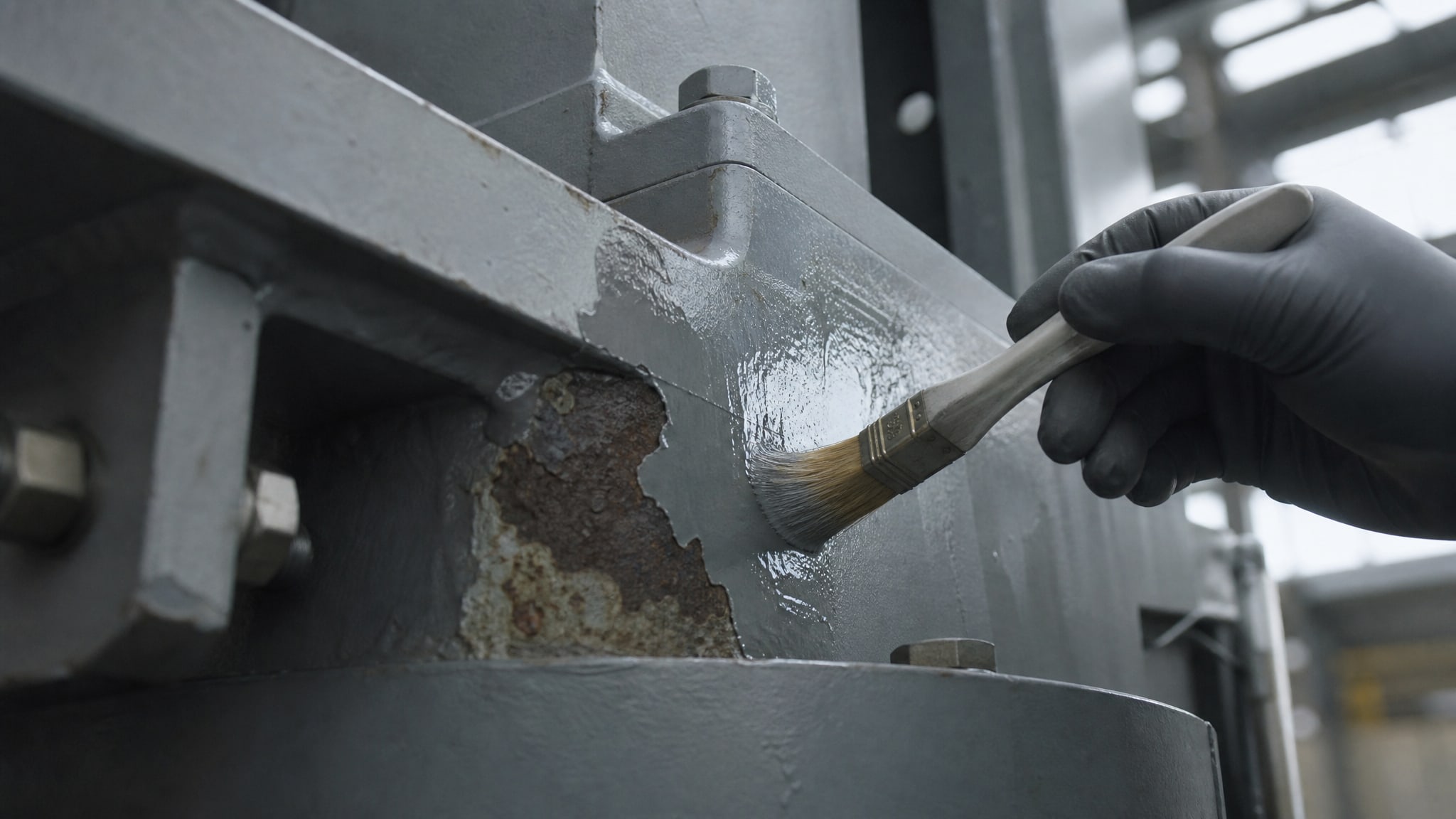

Коррозионное подслоение
Когда защитное покрытие имеет трещины, поры или микро-повреждения, влага проникает между слоями. Под покрытием развивается коррозионный процесс, при котором продукты ржавчины занимают больший объем, чем исходный металл. Это создает давление внутри, которое выталкивает покрытие наружу, образуя вздутия. На этой стадии адгезия уже нарушена, и даже при попытке удалить вздутие часто обнаруживается полость со ржавчиной, которая не прилипает ни к металлу, ни к покрытию.
Механическое повреждение и вибрационный фреттинг
Внутри работающего оборудования детали испытывают вибрацию, циклические нагрузки, температурные колебания. Покрытие неизбежно получает микротрещины, царапины, сколы. Если внутри циркулирует влага, она проникает в эти трещины. Одновременно механические колебания создают фреттинг - относительное микросмещение между слоями, которое еще больше разрушает связь между покрытием и металлом.
Химическое несоответствие
Разные типы агрессивных сред по-разному воздействуют на разные покрытия. Например, покрытие, стойкое к кислотам, может быть неустойчиво к щелочам, и наоборот. Если выбрано неправильное покрытие для данной среды, оно не только не защищает металл, но и само разлагается или набухает, что приводит к потере адгезии.
Признаки повреждения внутренних поверхностей при экспертизе
Диагностировать состояние внутренней поверхности сложнее, чем наружной, потому что прямой доступ часто ограничен.
Однако опытный специалист может заметить характерные признаки даже без полного вскрытия детали.

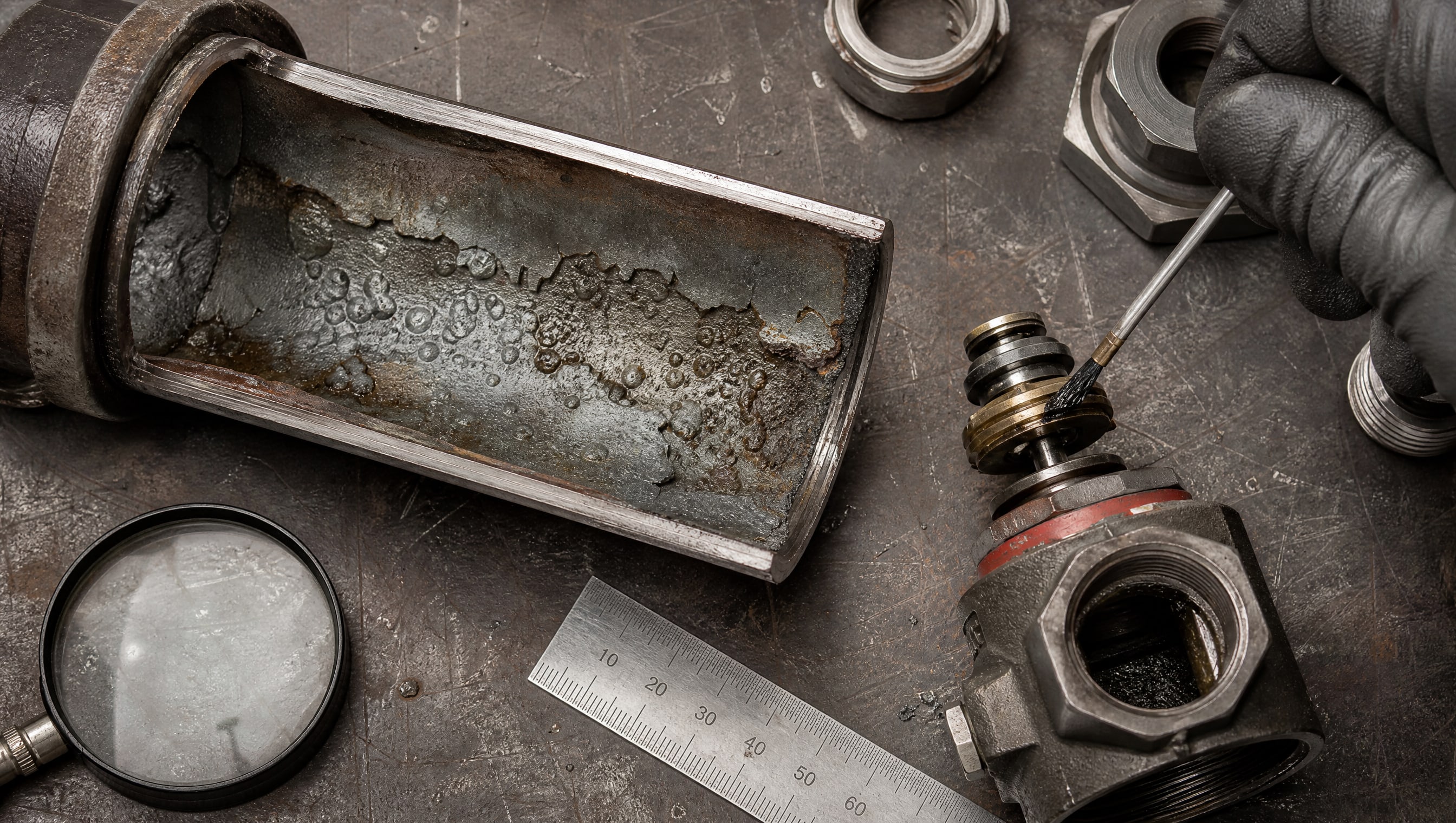

Вздутия и отслоение покрытия
Вздутие на внутренней поверхности - это один из первых и самых надежных признаков подкоррозионного процесса. Покрытие как бы надувается пузырем, остается упругим, но при нажатии издает звук, указывающий на полость. При срезе или вскрытии под вздутием обнаруживается ржавчина, которая не прилипает ни к металлу, ни к покрытию. Это означает, что корозионный процесс зашел достаточно далеко, и защита нарушена полностью на этом участке.
Отслоение может быть локальным или охватывать большие площади. Если отслоение идет от краев детали, это указывает на то, что края были недостаточно защищены (это типичная ошибка при нанесении покрытия). Если отслоение распространяется от центра, причина чаще всего в коррозионном давлении под слоем.
Налет, окраска и характер разрушения

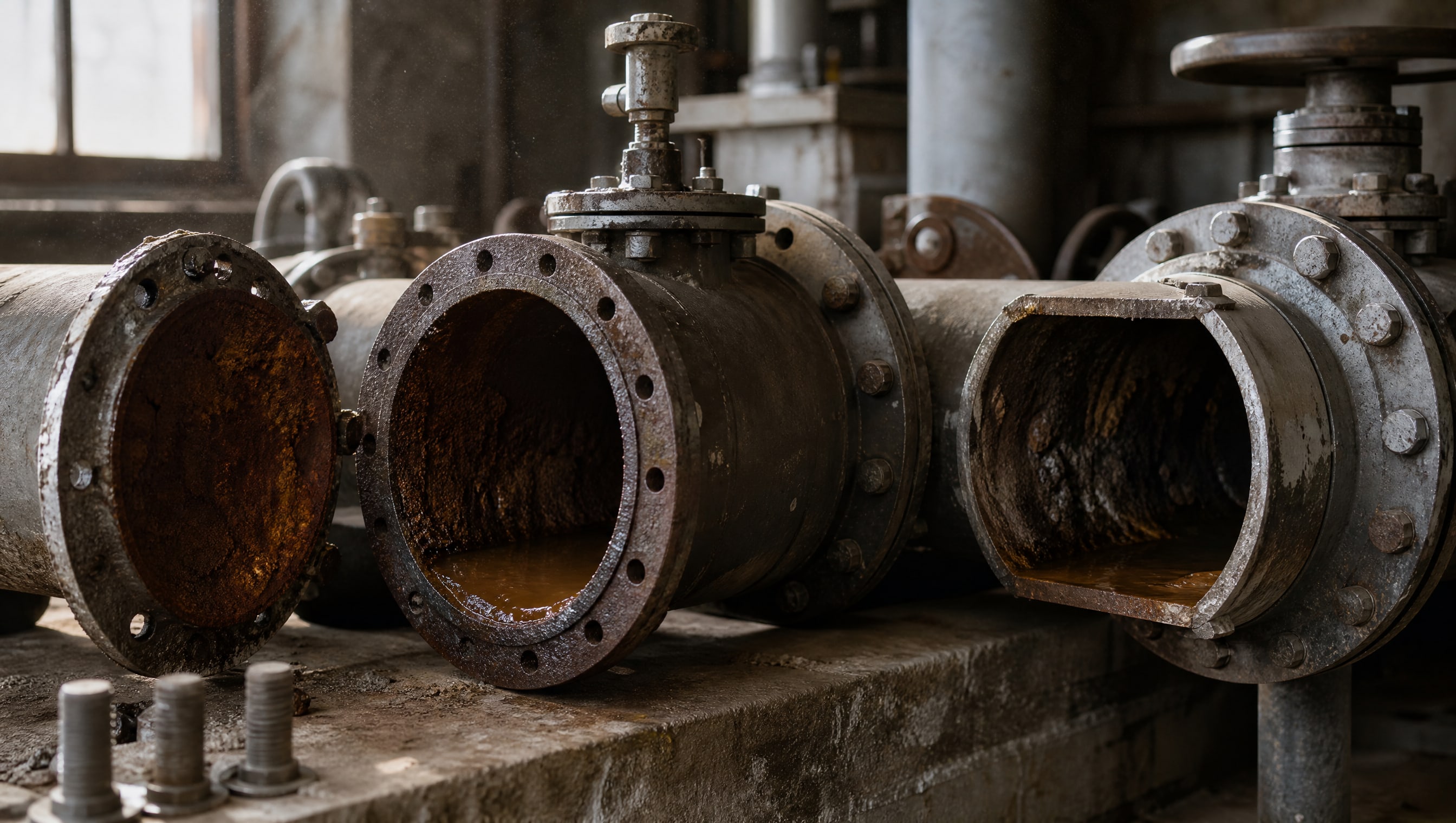

На дне трубы или резервуара часто виден коричневый или рыжевато-черный налет - это окислы железа на разных стадиях окисления. Если налет легко стирается, это еще начальная стадия; если он плотный и не стирается, коррозия углубилась. Зеленовато-голубой налет указывает на медь или ее соединения (если есть медные включения или примеси).
При глубокой локальной коррозии видны углубления, язвы с неровным рельефом дна. Если рельеф дна язвы осыпается при прикосновении, это означает, что продукты коррозии (гидроксиды, оксиды) слабо держатся и процесс идет активно.
Продукты коррозии в системе
Если при открытии или чистке оборудования из внутренних полостей высыпается крупный красно-коричневый порошок или шлак, это свидетельствует о том, что коррозия достигла стадии, при которой образуются отделяющиеся продукты. Это может привести к засорению сетки фильтра, интоксикации смазочного материала или повреждению подвижных соединений.
Запах и состав конденсата
При вскрытии оборудования, если пахнет серой, уксусом или химикатом, это сигнал о наличии активных коррозионных процессов. Конденсат на внутренних стенках, собранный и проанализированный, может показать рН (кислотность), присутствие хлоридов (подтверждение контакта с морской водой или солями), а также концентрацию железа, указывающую на интенсивность коррозии.
Чек-лист экспертизы внутренних поверхностей
| Параметр | Нормальное состояние | Признак проблемы |
|---|---|---|
| Внешний вид покрытия | Гладкая поверхность, один цвет, нет наслоений | Вздутия, отслоение, кратеры, матовость, разноцветность |
| Адгезия к металлу | При царапании инструментом покрытие держится, не отслаивается полосами | Покрытие отходит пластинами, под ним видна ржавчина без прилипания |
| Зазоры и щели | Чистые, без отложений и цвета | Скопления ржавого порошка, налет, влага, эмульсия, запах |
| Кромки и переходы | Защитный слой равномерный до краев | Кромки оголены, видны следы окисления, отслоение идет от края |
| Дно и низкие точки | Сухо или небольшой налет светлого цвета | Стоячая вода, плотный налет, язвы, сильный запах, пятна коррозии |
| Вибрационный фреттинг | Нет видимых линий скольжения и микротрещин | Параллельные линии, сетка микротрещин, локальное стирание покрытия |
| Характер ржавчины | Отсутствует или минимальна | Красно-коричневый налет (начальная), черный налет (глубокая), позеленение (медь) |
Защита внутренних поверхностей от коррозии: комплексный подход
Защита внутренних поверхностей от коррозии не ограничивается нанесением одного покрытия.
Эксперты рекомендуют комбинировать несколько методов.
Изоляционные покрытия
Лакокрасочные материалы и полимерные покрытия работают по принципу изоляции: они препятствуют контакту металла с коррозионной средой. Однако такие покрытия эффективны только при условии их полной целостности и правильного нанесения. На внутренних поверхностях особое внимание нужно уделить краям, переходам, резьбе и местам крепежа - это зоны, где часто остаются незащищенные участки.

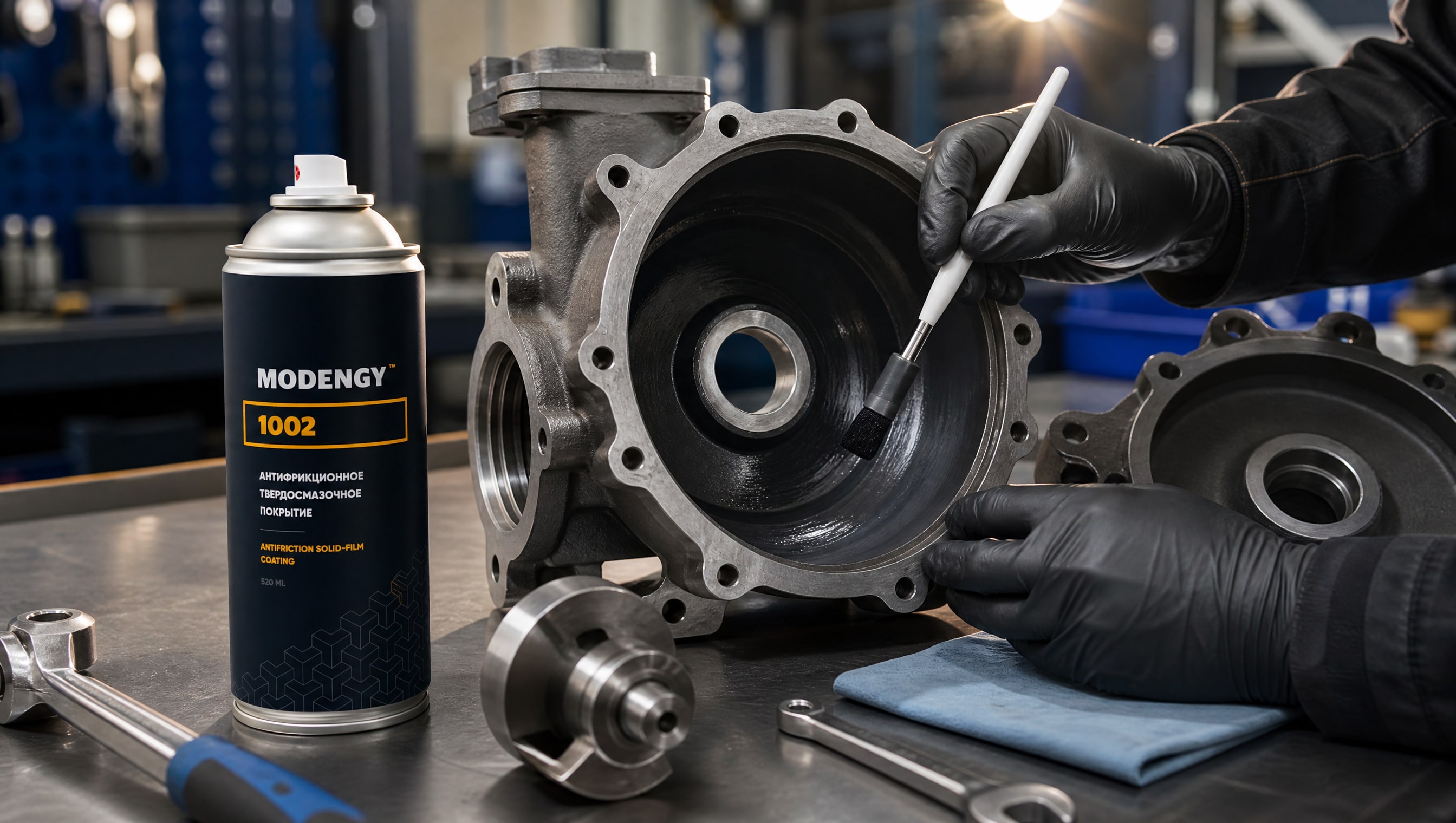

При циклических нагрузках и вибрации внутри оборудования, когда абразивное изнашивание покрытия возможно, твердосмазочные антифрикционные материалы показывают хорошие результаты. Они не только изолируют поверхность от влаги, но и снижают трение и вероятность фреттинга. Например, в системах с потоком жидкости и абразивными частицами, антифрикционные твердосмазочные покрытия, такие как MODENGY 1002, обеспечивают защиту от одновременного воздействия коррозии и механического истирания, а также длительное сохранение скользящих свойств даже при холодном пуске и вымывании.
Ингибиторы и химические защитники
Ингибиторы коррозии - это вещества, которые либо замедляют саму коррозионную реакцию, либо создают тонкую защитную пленку на поверхности. Они могут быть добавлены в саму рабочую жидкость (масло, эмульсию, теплоноситель) или применены как отдельный слой перед нанесением основного покрытия. Ингибиторы особенно полезны в ситуациях, когда полная герметизация невозможна.
Технологические методы
Разделение сред означает, что агрессивная жидкость или газ отделяются от металла промежуточным буферным слоем (например, инертной жидкостью). Эмульгирование - это превращение одной агрессивной среды в виде мелких капель в нейтральной жидкости, что снижает интенсивность контакта. Охлаждение замедляет коррозионные процессы, потому что скорость химических реакций зависит от температуры. Ограничение времени контакта достигается через регулярное опорожнение резервуаров, слив конденсата, проветривание.
Контроль щелей и зазоров
Критический момент в защите - это предотвращение скопления влаги в узких щелях и зазорах, где коррозия развивается быстрее всего. Конструктивно это решается через исключение мертвых зон, использование герметизирующих прокладок, нанесение защитных материалов на края и кромки. При осмотре важно проверять именно эти зоны, потому что они - первые кандидаты на поражение коррозией.
Часто задаваемые вопросы
Почему под покрытием образуется ржавчина, если поверхность выглядит целой?
Покрытие может быть целым на вид, но иметь микропоры, микротрещины или исходные дефекты нанесения. Влага проникает через эти поры, достигает металла и начинает окислять его. Коррозионные продукты (оксиды) занимают больший объем, чем исходный металл, создают давление и со временем приводят к вздутиям и отслоению. Ранние признаки - потеря блеска, матовость поверхности, легкое вспучивание.
Как отличить сплошную коррозию от локальной без полного разреза детали?
При сплошной коррозии налет равномерно распределен по всей поверхности, цвет однородный. При локальной коррозии видны отдельные пятна, очаги с более интенсивным цветом или рельефом, окруженные относительно чистыми участками. Если при соскабливании налета поверхность под ним выглядит гладкой и лишь слегка побледневшей, это сплошная коррозия; если под налетом видны углубления и язвы, это локальная.
Какова скорость развития коррозии внутренних поверхностей в агрессивной среде?
Скорость коррозии зависит от температуры, рН среды, наличия кислорода и солей, а также от типа и толщины защитного покрытия. В общем случае скорость рассчитывается как потеря массы (в граммах) поделенная на площадь поверхности (см²) и время экспозиции (в часах). Для трубопроводов в морской воде или во влажной атмосфере со солями скорость может составлять от 0,1 до 1 мм в год при отсутствии защиты; с защитным покрытием скорость замедляется на порядки.
Почему щелочная коррозия развивается при концентрации едкого натра более 3%?
При такой концентрации щелочной раствор становится достаточно агрессивным, чтобы разрушать пассивирующие пленки на поверхности стали и алюминия. Ниже этого порога эти металлы остаются защищенными тонкой пленкой оксидов, которая препятствует дальнейшему окислению.
Какой тип покрытия лучше защищает от эрозионной коррозии?
Эрозионная коррозия возникает при сочетании химического окисления и механического истирания потоком абразивных частиц. Простые лакокрасочные покрытия здесь недостаточны, потому что поток жидкости срывает их и обнажает металл. Более эффективны твердые покрытия (керамика, твердые лаки, антифрикционные композиты) или комбинированные системы, где верхний слой обладает высокой твердостью, а нижний - хорошей адгезией к металлу.
Заключение
Экспертиза состояния внутренних поверхностей деталей после работы в агрессивной среде требует системного подхода. Коррозия внутренних поверхностей развивается быстрее и незаметнее, чем внешняя, потому что там скапливаются влага, соли, газы и абразивные частицы. Основные виды - сплошная, местная, язвенная и эрозионная коррозия - требуют разных методов диагностики и профилактики. Ранние признаки подкоррозионного повреждения (вздутия, отслоение, матовость покрытия) - это сигнал к срочным мерам, потому что разрушение под покрытием идет быстро и экспоненциально.
При осмотре сосредоточьте внимание на уязвимых зонах: щелях, зазорах, местах под крепежом, кромках и дне полостей. Используйте чек-лист параметров адгезии, характера налета и наличия продуктов коррозии. Защита внутренних поверхностей эффективна только при комбинировании изоляционных покрытий, ингибиторов, технологических приемов (разделение сред, охлаждение, ограничение контакта) и регулярного контроля. Выбирая метод защиты, уточните у поставщика, соответствует ли покрытие вашему типу агрессивной среды, температурному диапазону и механическим нагрузкам в вашей системе.
