Пружины в механизмах выбора передач, подвесках и других узлах автомобилей подвергаются не только механическим нагрузкам, но и воздействию грязи, пыли и влаги. Попадание абразивных частиц и отсутствие надежной защиты смазочного материала ускоряют износ упругих элементов в несколько раз - пружина может отказать даже при соблюдении расчетных нагрузок. Проверка устойчивости пружин к загрязнениям требует систематического подхода: сочетание визуального контроля состояния покрытия, измерения геометрических параметров и циклического нагружения в условиях, имитирующих реальную эксплуатацию. Эта статья разъясняет, как выбрать смазки механизмов и провести испытания, чтобы выявить дефекты и предсказать ресурс узла до отказа.
Для технических специалистов, инженеров и закупщиков промышленного сектора понимание методики тестирования критично: от точности контроля зависит надежность поставок и ресурс оборудования у конечного потребителя. Статья построена на стандартизованных процедурах и практических рекомендациях, которые уже внедрены на производствах.
Базовая стандартизованная методика испытаний пружин
Стандарт ГОСТ Р 53827-2010 определяет методику испытаний пружин на циклическую долговечность.
Процедура включает предварительный контроль геометрии, определение усилия сжатия, трехкратное обжатие и измерение остаточной деформации. После каждого цикла сжатия свободную высоту пружины измеряют с точностью 1 мм, усилие - с точностью 5 %, перемещение - с точностью 1 мм.
Ключевые измеряемые параметры:
Свободная высота пружины: расстояние между опорными плоскостями при отсутствии нагрузки.
Наружный и внутренний диаметры витков: отклонение не должно превышать допуск чертежа.
Число витков и шаг: проверяют, чтобы исключить дефекты намотки, которые ослабляют упругость.
Перпендикулярность опорных плоскостей к оси: допустимое отклонение не более 3 % высоты пружины в свободном состоянии.
Остаточная деформация после трехкратной осадки: разница между начальной и конечной свободной высотой после снятия нагрузки; превышение допуска указывает на пластическую деформацию и приближение к отказу.
Измерение остаточной деформации проводят так: пружину сжимают до соприкосновения витков или до заданной высоты три раза подряд, затем снимают нагрузку и измеряют новую свободную высоту. Разница между начальной и измеренной высотой - это осадка.
Контроль поверхности и влияние загрязнения на защитное покрытие
Состояние поверхности пружины определяет скорость деградации узла при попадании грязи.
Визуальный осмотр должен выявить наличие ржавчины, трещин, царапин, волосовин и других дефектов, которые служат очагами коррозии.
Недопустимые дефекты защитного слоя:
Отслаивание и шелушение покрытия: указывают на нарушение адгезии, т.е. сцепления защиты с металлом; грязь быстро проникает в поры.
Пористость и пузыри: микротрещины, через которые влага и грязь достигают основного металла.
Коррозионные пятна и ржавчина: признак проникновения влаги и электрохимического повреждения; такая пружина не должна приниматься даже при соответствии геометрии.
Царапины и риски, нарушающие сплошность слоя: в них скапливается абразивная пыль, что ускоряет локальное разрушение.
Абразивные частицы (пыль, песок, окалина) при попадании в зазоры между витками пружины и смежными деталями начинают работать как шлифовальный материал. Они разрушают тонкую смазочную пленку, обнажая металл. Это приводит к фреттинг-коррозии - микрохаотическому скалыванию поверхностного слоя металла при колебательном движении под грузом. Интенсивность износа может возрасти в 5-10 раз по сравнению с чистыми условиями.
Если смазочный материал потерял адгезию или вымыт загрязнениями, металл пружины остается беззащитным, и окисление ускоряется многократно. На производствах, где работают с пружинами в условиях повышенной влажности и загрязнений, применяют синтетические морозостойкие смазки с комплексным пакетом присадок: они обеспечивают стойкую масляную пленку и защиту от проникновения влаги.
Методика имитации загрязнения при циклических испытаниях
Поскольку специализированного стандарта именно на «испытание пружин в условиях попадания грязи» не существует, инженеры применяют методику, которая сочетает циклическое нагружение с контролем дефектов поверхности.
Подход строится на предположении, что загрязнение ускоряет изнашивание через фреттинг и коррозию, которые можно выявить визуально и через изменение остаточной деформации.
Этапы методики:
1. Предварительный контроль. Пружину осматривают под увеличением (визуально или под лупой), проверяют геометрию и состояние покрытия. Измеряют свободную высоту, диаметры, число витков, перпендикулярность опорных плоскостей.
2. Нанесение смазки и имитация загрязнения. На пружину наносят тонкий слой выбранного смазочного материала. Затем в зону контакта вносят контролируемое количество абразивной пыли (например, кварцевый песок фракции 100-200 микрон или окалина от шлифования) - обычно 0,5-2 грамма на единицу площади или по ГОСТ на испытание эмульсий.

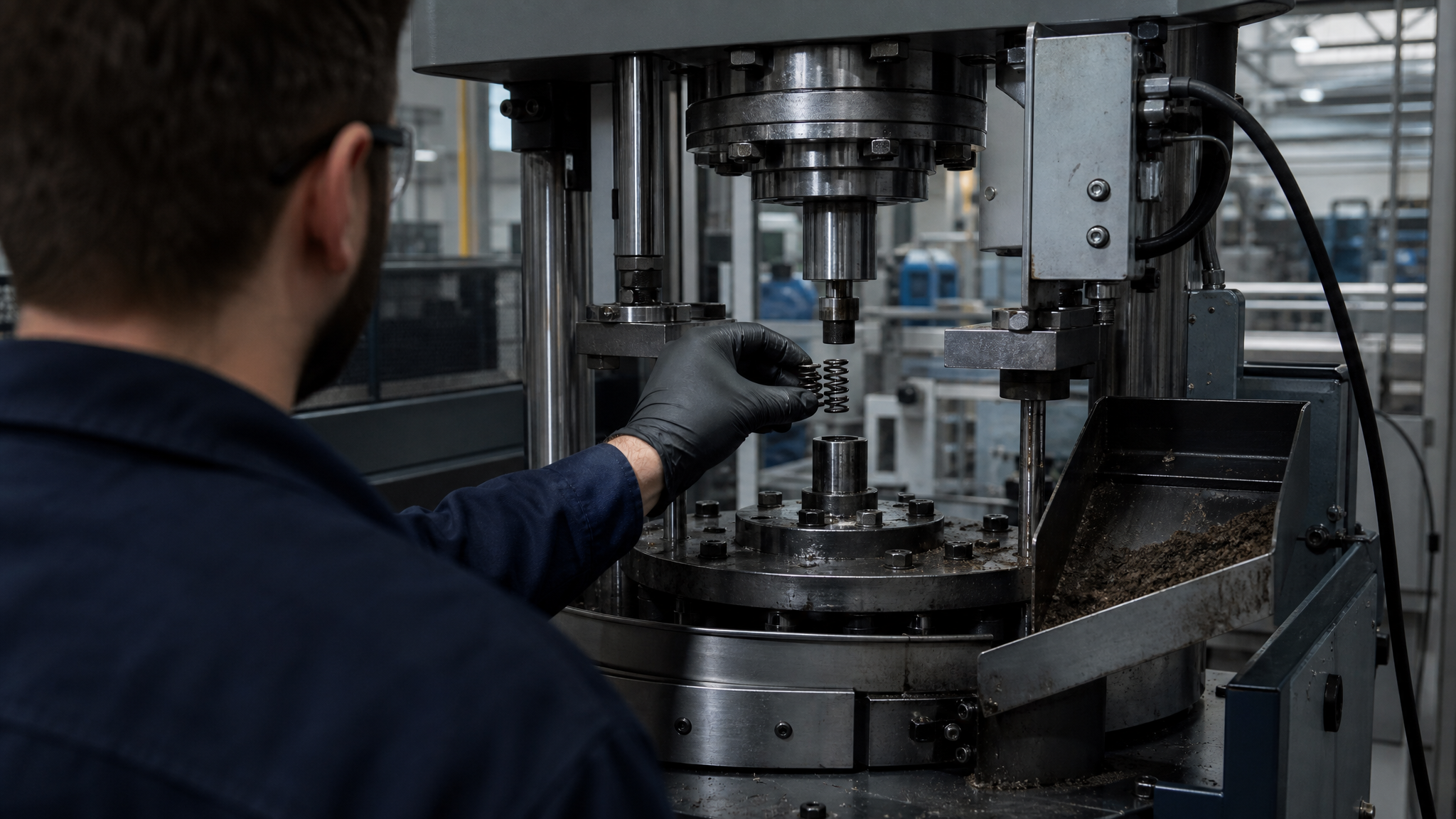

3. Циклическое нагружение. Пружину устанавливают на испытательную машину и циклируют с амплитудой, соответствующей рабочему режиму узла (например, для механизма выбора передач это могут быть 5000-50000 циклов с частотой 1-5 Гц). Нагрузка обычно составляет 20-80 % от максимальной рабочей нагрузки.
4. Контроль остаточной деформации через интервалы. После каждых 10 000 циклов (или при необходимости чаще) пружину снимают, визуально осматривают на предмет появления новых дефектов, темных пятен (окиси), отслаивания покрытия, а затем измеряют остаточную деформацию. Если она возросла более чем на 5-10 % от допуска, это указывает на ускоренный износ.
5. Завершающий контроль. После завершения циклов пружину моют (в зависимости от типа смазки - спиртом или водой с моющим средством), сушат и проводят полный контроль: геометрия, состояние поверхности под увеличением, дефектоскопия (при необходимости).
6. Интерпретация результатов. Пружину признают пригодной, если остаточная деформация не превышает допуск, отсутствуют новые трещины и отслаивание покрытия, а адгезия смазки сохранена (смазка не вымыта полностью).
Неразрушающие методы контроля при подозрении на скрытые дефекты
Для ответственных пружин (в подвесках, механизмах управления) применяют дополнительные методы, которые выявляют дефекты, невидимые при визуальном осмотре.

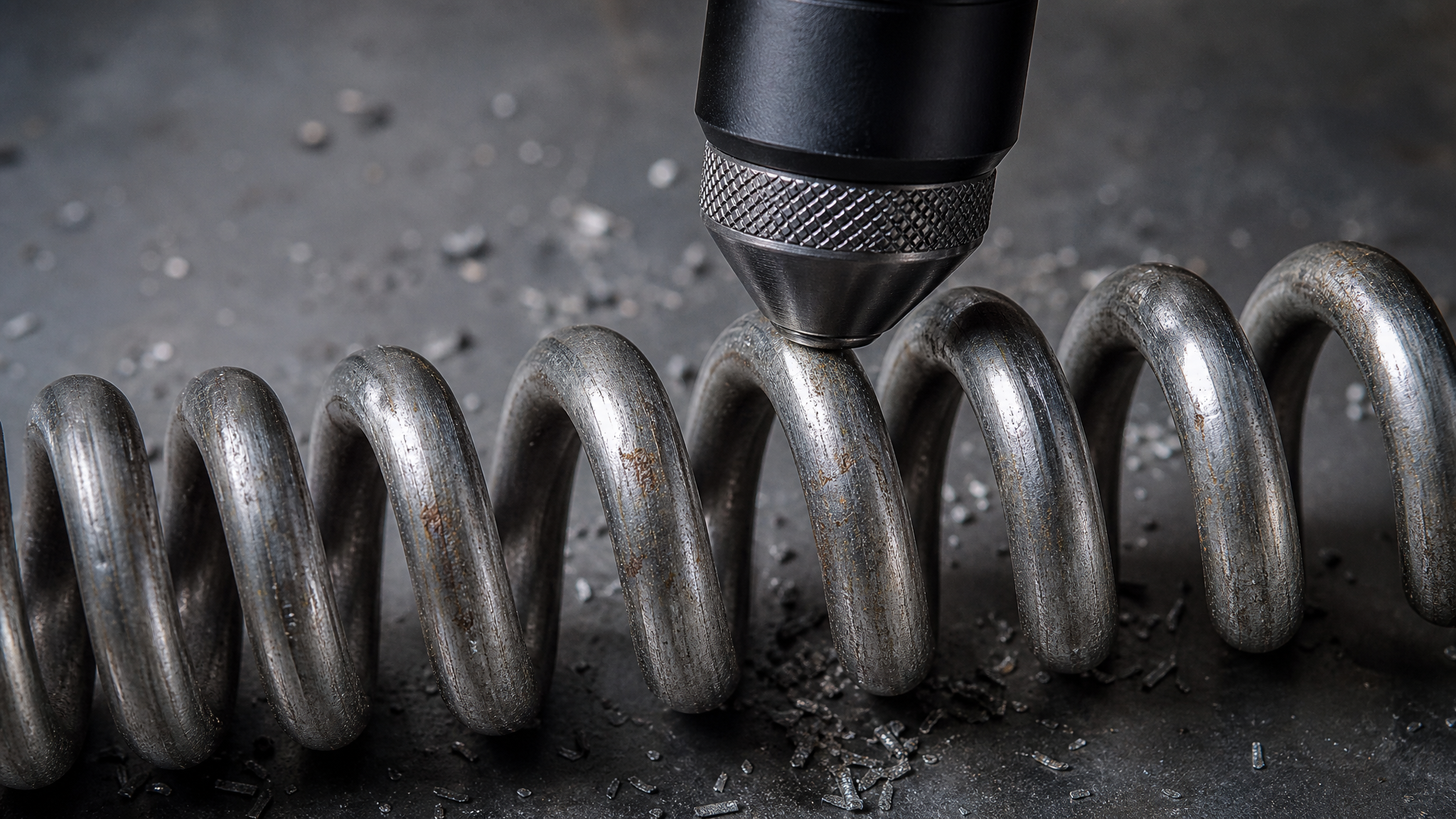

Вихретоковый контроль: электромагнитный датчик реагирует на нарушение электропроводности материала; трещины и локальная коррозия дают характерный сигнал. Метод эффективен для пружин из стали.
Магнитная дефектоскопия: железнодорожные и автомобильные пружины часто контролируют магнитным порошком; трещины задерживают магнитный поток и образуют видимые линии на поверхности.
Люминесцентная дефектоскопия: в пружину вводят люминесцентный краситель; при воздействии ультрафиолета трещины светятся контрастным цветом.
Резонансные испытания: пружину подвешивают на нити и возбуждают механическими колебаниями; изменение резонансной частоты указывает на наличие микротрещин или расслоений.
Ультразвуковой контроль: применяют реже, но он позволяет оценить внутреннее состояние витков и выявить расслоения в материале.
Такие методы требуют специального оборудования и подготовки персонала, поэтому их используют при входном контроле партий и при расследовании отказов, но не при плановых ежедневных проверках.
Выбор смазки механизмов: критерии при наличии загрязнений
Выбор смазочного материала напрямую влияет на ресурс пружины в грязных условиях.
При оценке кандидата следует проверить несколько параметров.
Вязкость и адгезия. Слишком жидкая смазка (низкой вязкости) быстро стирается и не создает защитный слой. Слишком густая может не проникнуть в зазоры и останется на поверхности комком. Адгезия - это способность смазки прилипать к металлу и не смываться водой или вибрацией. На практике для пружин в механизмах выбора передач Гранта используют смазки NLGI 1-2 (пластичные) или лидоокисные жидкие смазки с вязкостью ISO VG 32-46.
Устойчивость к вымыванию и окислению. Если в зону контакта попадает вода (конденсат, дождь, брызги), смазка должна оставаться на месте. Синтетические масла на основе ПАО (полиальфаолефинов) и смазки с комплексными антиокислительными присадками выдерживают влагу лучше, чем минеральные. На производствах прижилась практика использования многоцелевых автомобильных смазок с комплексом присадок, которые рассчитаны именно на влажную и грязную среду.
Совместимость с материалами узла. Смазка не должна вызывать коррозию стали, разбухание резиновых уплотнений или расслоение защитного покрытия пружины. При выборе смазки консультируются с технической документацией производителя узла или со справочником допусков смазочных материалов.
Гранулометрический состав загрязнения и вымываемость смазки. Если в среде присутствует мелкая пыль (менее 10 микрон), она быстро расслаивается в вязкой жидкой смазке и скапливается в зазорах. Пластичные смазки с хорошей липкостью удерживают частицы и не дают им распространяться. Если загрязнение крупное (песок, окалина, стружка), то смазка работает как суспензия и может забивать микрощели; в таких случаях рекомендуют более редкую смазку с частой переработкой (например, циклическая централизованная система смазки с фильтрованием).
На многих конвейерных линиях фасовки и в условиях эксплуатации с высокой запыленностью закупщики выбирают смазочные материалы с лучшей сорбционной способностью - они удерживают воду и загрязнения в виде микроэмульсии и не позволяют им разрушать опорные поверхности пружины. Синтетическая морозостойкая смазка на базе ПАО-масла и сульфонатного комплекса обеспечивает надежное сцепление со стальной пружиной, стойко переносит вымывание и сохраняет защиту в широком диапазоне температур - от минус 20 до плюс 140 °C.
Частые ошибки при тестировании и интерпретации результатов
Многие инженеры совершают ошибки при оценке годности пружины после испытаний.

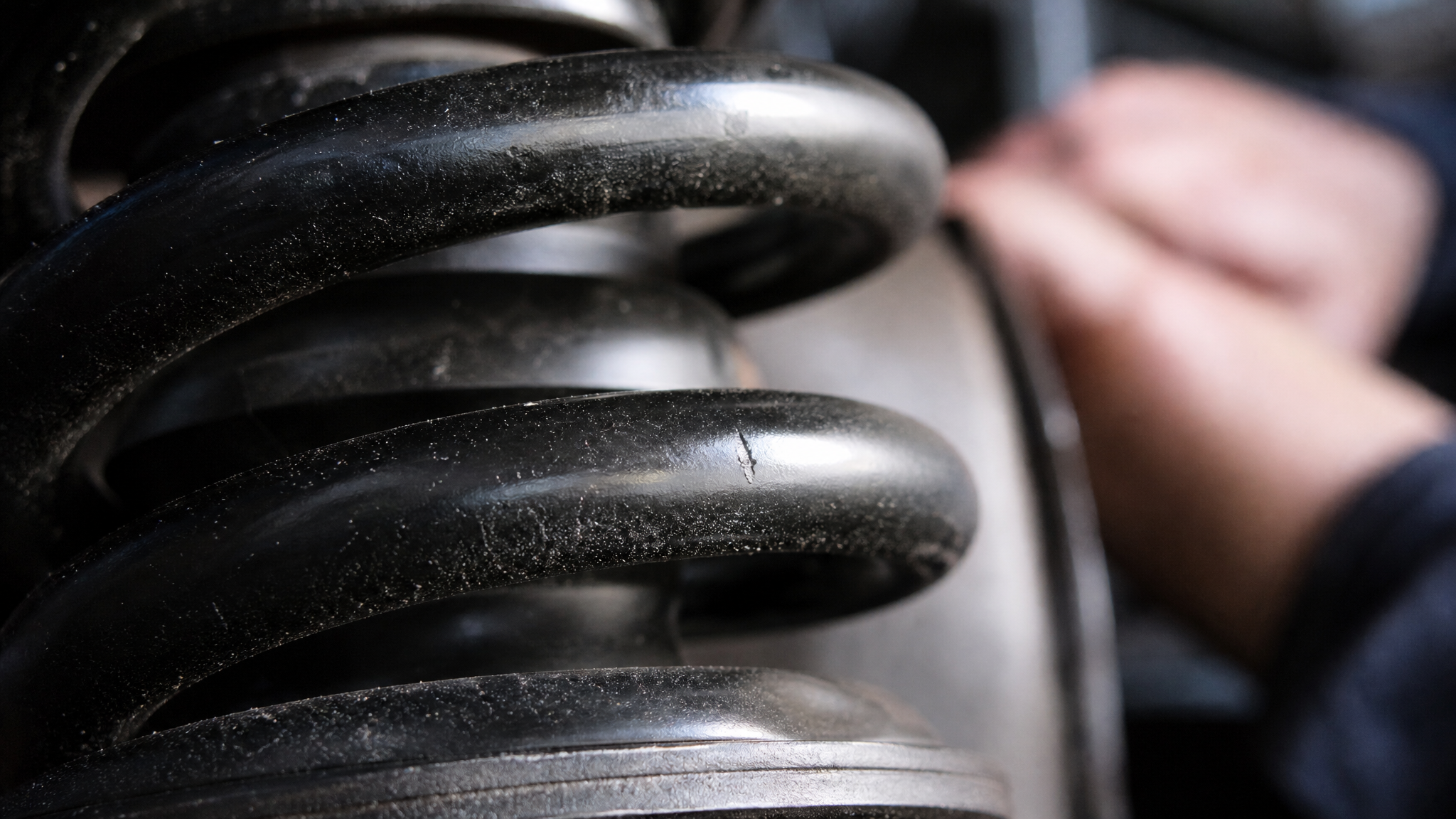

Ошибка 1: опора только на визуальный осмотр. Если пружина снаружи выглядит целой, это еще не гарантирует ее исправность. Под защитным покрытием может скрываться микротрещина или коррозионный очаг, которые проявятся только под нагрузкой. Стандартизованная методика требует измерения остаточной деформации и при необходимости дефектоскопии.
Ошибка 2: игнорирование остаточной деформации. Многие пытаются оценить состояние пружины только по длине. Однако пружина может укоротиться из-за пластической деформации, а не только из-за упругого сжатия. Если после снятия нагрузки пружина не вернулась в исходную высоту, это признак потери упругости и приближения к отказу.
Ошибка 3: выбор смазки без учета условий эксплуатации. Универсальной смазки не существует. Для чистого узла подойдет простая минеральная смазка, для грязного требуется морозостойкая синтетика с присадками. Выбор без анализа среды приводит к быстрому отказу.
Ошибка 4: отсутствие системы мониторинга. Если тестирование проводится один раз и результаты не архивируются, невозможно отследить тренд износа партии и предсказать отказ. На крупных производствах ведут базы данных результатов испытаний каждой партии с датами и параметрами; это позволяет оценить надежность поставщика.
Ошибка 5: неправильная подготовка образцов. Если перед испытанием пружина была загрязнена маслом, пылью или ржавчиной, результаты будут искажены. Все образцы должны быть очищены одним методом (например, протирка спиртом и сушка при комнатной температуре) и проверены по единому плану.
Часто задаваемые вопросы
Как отличить нормальный износ пружины от ускоренного под влиянием грязи?
Нормальный износ пружины проявляется постепенным снижением усилия на 5-10 % за несколько лет эксплуатации. Ускоренный износ, вызванный грязью, видно по появлению новых царапин, локальной ржавчины и резкому возрастанию остаточной деформации (более 20 % от допуска) за несколько месяцев. Если при визуальном осмотре видны пятна окиси, отслаивание покрытия или скопления грязи в зазорах, это верный признак абразивного воздействия.
Почему в зазорах между витками скапливается грязь, даже если пружина смазана?
Грязь скапливается потому, что частицы меньше размера зазора (обычно 0,5-2 мм между витками). Неадекватная смазка или смазка, потерявшая адгезию, не удерживает пыль на месте; вибрация и изгибание пружины создают движущиеся потоки воздуха и смазки, которые засасывают частицы внутрь. Для предотвращения скопления используют герметизирующие кожухи и смазки с высокой липкостью, которые образуют сплошную пленку и не дают пыли проникать.
Какой допуск на остаточную деформацию считается безопасным?
Допуск зависит от конкретной конструкции и назначения пружины и указывается в техническом чертеже. В общем случае для автомобильных пружин остаточная деформация не должна превышать 1-3 % от высоты пружины в свободном состоянии. Если после трехкратной осадки остаточная деформация больше, пружина исчерпывает ресурс и должна быть заменена. Проверяют это в лабораторных условиях с точностью до 1 мм.
Нужно ли специальное оборудование для испытаний пружин на износостойкость?

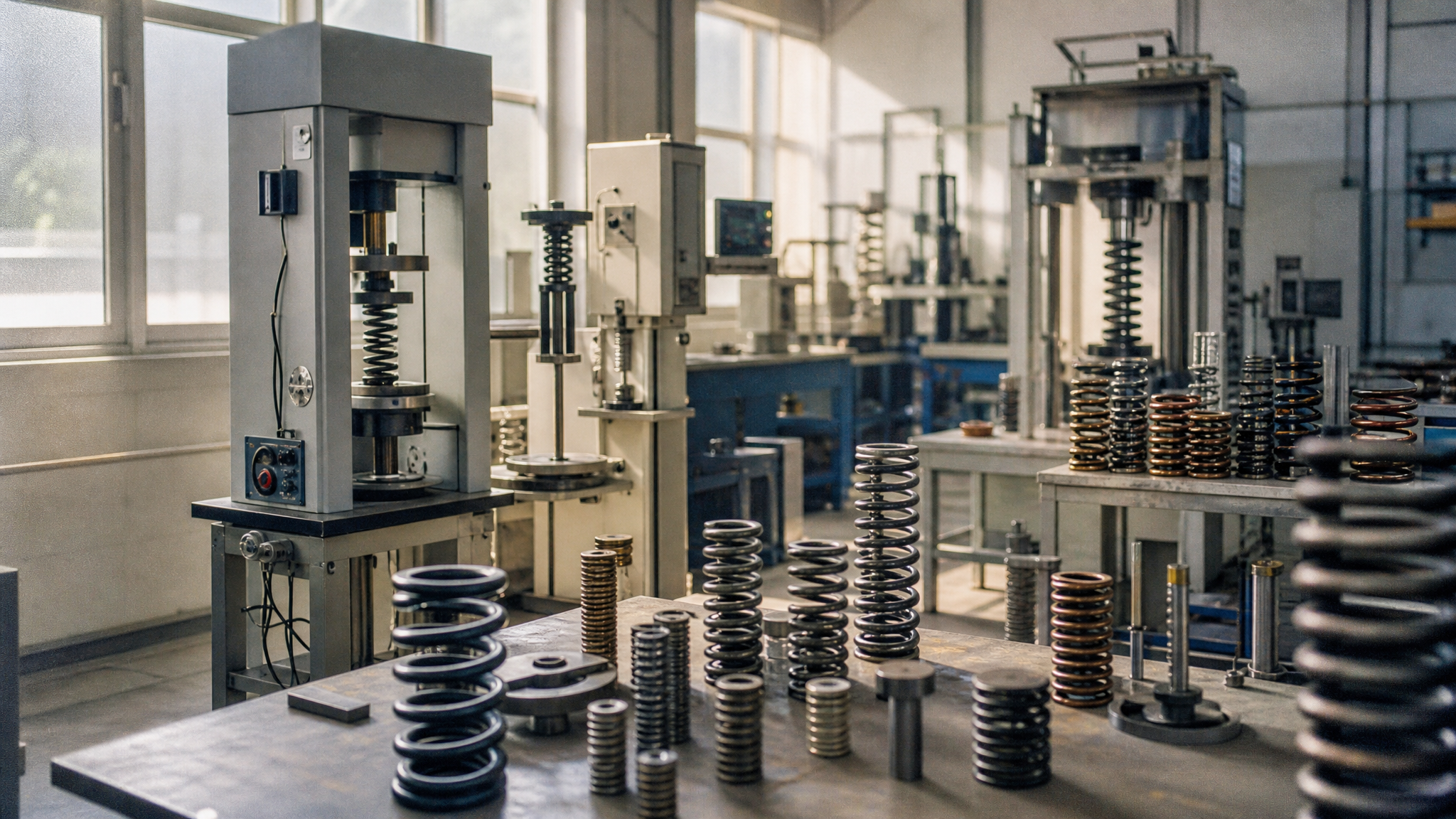

Для базового контроля (геометрия, остаточная деформация) хватает штангенциркуля, микрометра, линейки и плоской поверхности (плиты). Для циклических испытаний требуется вибрационная машина или механический пресс с автоматическим управлением частотой. Для дефектоскопии нужны приборы вихретокового контроля или магнитного порошка. На малых производствах испытания передают в аккредитованные лаборатории; это обходится дешевле, чем покупка собственного оборудования.
Как часто нужно проводить испытания пружин в производстве?
Для критичных узлов (подвески, механизмы управления) испытание на циклическую долговечность проводят один раз за партию не менее 100 изделий. Для менее ответственных применяют выборочный контроль (например, каждую 10-ю пружину). Входной контроль при поступлении от поставщика проводят обязательно: визуальный осмотр и проверка геометрии. На производствах, где работают с пружинами в пыльных условиях, рекомендуется испытание на циклическую долговечность не реже одного раза в год или при смене поставщика материала.
Заключение
Методика тестирования пружин на износостойкость в условиях попадания грязи строится на сочетании стандартизованного контроля циклической долговечности (ГОСТ Р 53827-2010) с оценкой состояния защитного покрытия и наблюдением за остаточной деформацией. Хотя специального ГОСТа именно на испытание в грязных условиях не существует, инженеры применяют методику, которая имитирует загрязнение и выявляет ускоренный износ через изменение механических свойств пружины и появление дефектов.
Выбор смазки механизмов - ключевой фактор надежности узла. Смазочный материал должен иметь хорошую адгезию, стойкость к вымыванию загрязнениями и широкий диапазон рабочих температур. Синтетические морозостойкие смазки с комплексным пакетом присадок обеспечивают предсказуемый результат и прижились на производствах, где требуется высокая надежность и ресурс. Следующий шаг - провести входной контроль пружин по геометрии и состоянию покрытия, выбрать смазку в соответствии с условиями эксплуатации вашего узла и согласовать с поставщиком график испытаний на циклическую долговечность.
