Защита от коррозии арматуры - один из ключевых факторов надежности промышленного оборудования, трубопроводных систем и конструкций из железобетона. Испытания в камере соляного тумана позволяют за несколько суток моделировать агрессивные условия, которые в реальной среде действуют месяцы и годы. Эта методика дает инженерам и закупщикам объективную оценку того, насколько эффективно выбранное антикоррозийное покрытие или смазка защищают металл от ржавчины и коррозионного разрушения. В статье разберем принципы работы камеры, нормативную базу, интерпретацию результатов и практическое применение данных испытаний при выборе средств защиты.
Назначение и область применения камеры соляного тумана

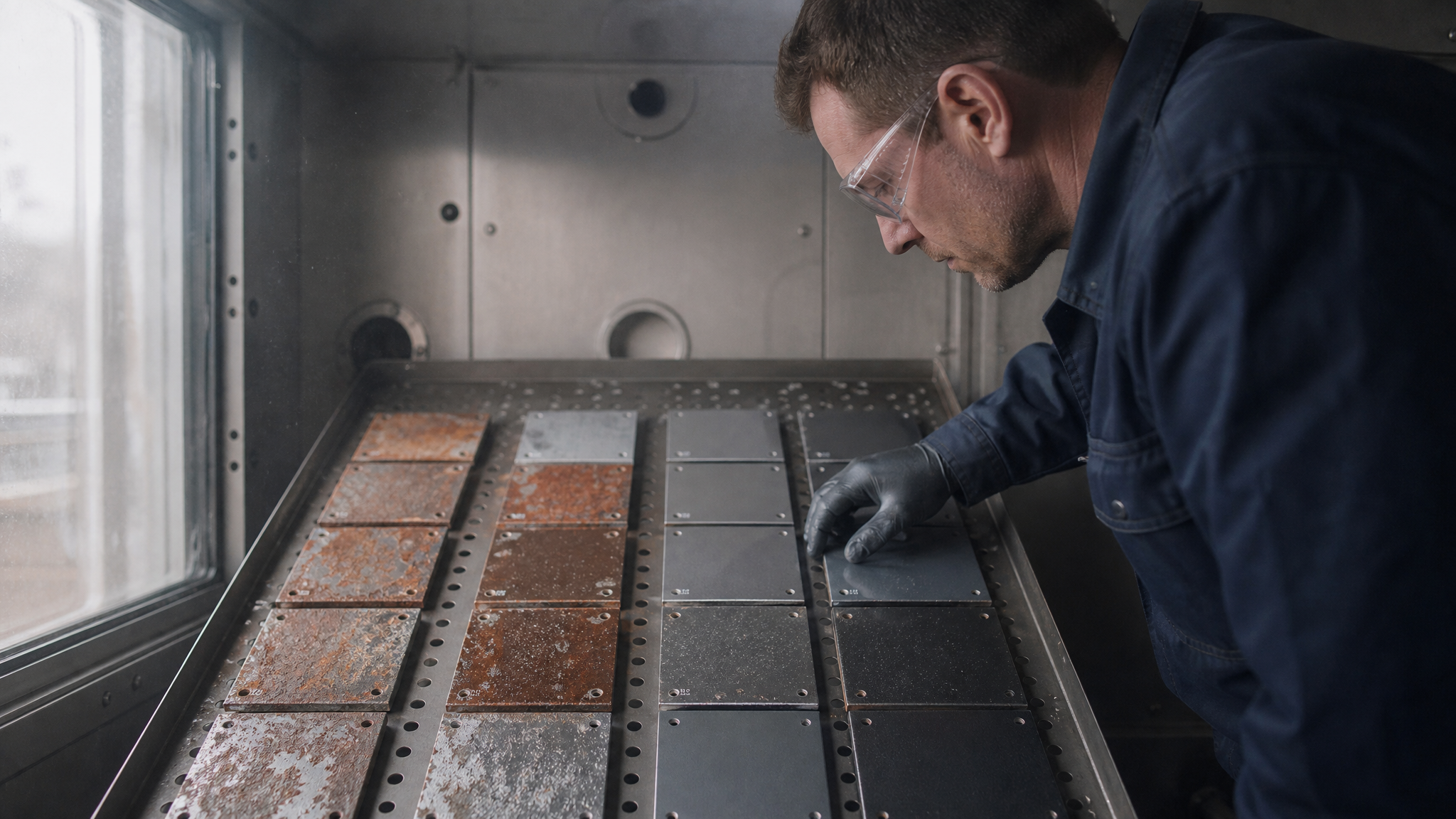

Камера соляного тумана - это герметичный бокс, в котором воспроизводится циклический процесс: распыление солевого раствора, выдержка во влажной атмосфере и циклы сушки.
Основная задача - ускоренная оценка антикоррозийной защиты материалов, покрытий и смазок за короткий промежуток времени.
Применение методики особенно важно для: - проверки эффективности защиты арматуры от коррозии в бетоне перед заливкой конструкций; - тестирования антифрикционных покрытий запорной арматуры в условиях высокой влажности и циклических нагрузок; - оценки стойкости графеновых и полимерных смазок к морским солям; - контроля антикоррозийной обработки трубопроводов и фланцевых соединений; - отбора ингибиторов ржавчины для критичных узлов производственного оборудования.
Вместо многомесячного естественного старения образцов на открытом воздухе или в морской среде испытание завершается за 24-1000 часов в зависимости от требуемого уровня защиты.
Нормативная база и методы испытания
Основные стандарты
Выбор метода испытания определяет тип генерирующегося тумана, концентрацию NaCl, температуру и влажность в камере:
| Стандарт | Концентрация NaCl | Температура | Назначение |
|---|---|---|---|
| ГОСТ 9.302-88 | 5% | 30-35°С | Композиционные материалы, отечественная практика |
| ISO 9227 (NSS, ASTM-подобный) | 5% | 35°С | Нейтральный туман, классические защитные покрытия |
| ISO 9227 (CASS, уксусный) | 5% + уксусная кислота | 50°С | Ускоренное разрушение, хроматные покрытия |
| ASTM B117 | 5% NaCl раствор | 35°С | Американский стандарт, морская коррозия |
Концентрация раствора (обычно 5% NaCl по массе) подбирается так, чтобы туман распыляется равномерно и достигает всех поверхностей образца без стекания по стенкам камеры.
Режимы испытания
Испытания могут проводиться в циклическом или непрерывном режиме:
Непрерывный режим - образец остается во влажной атмосфере и подвергается постоянному распылению. Применяется для ускоренного выявления очагов коррозии за короткий срок (24-72 часа).
Циклический режим - чередование распыления, выдержки и сушки. Более приближен к реальным условиям, где металл чередует влажные и сухие периоды. Может включать термошоки для оценки стойкости при перепадах температур.
Длительность испытания варьируется: для оценки начальных признаков коррозии достаточно 24-72 часов, для проверки стойкости дорогостоящих покрытий часто требуется 500-1000 часов.
Интерпретация результатов: типы повреждений и классификация
Характер коррозионного поражения

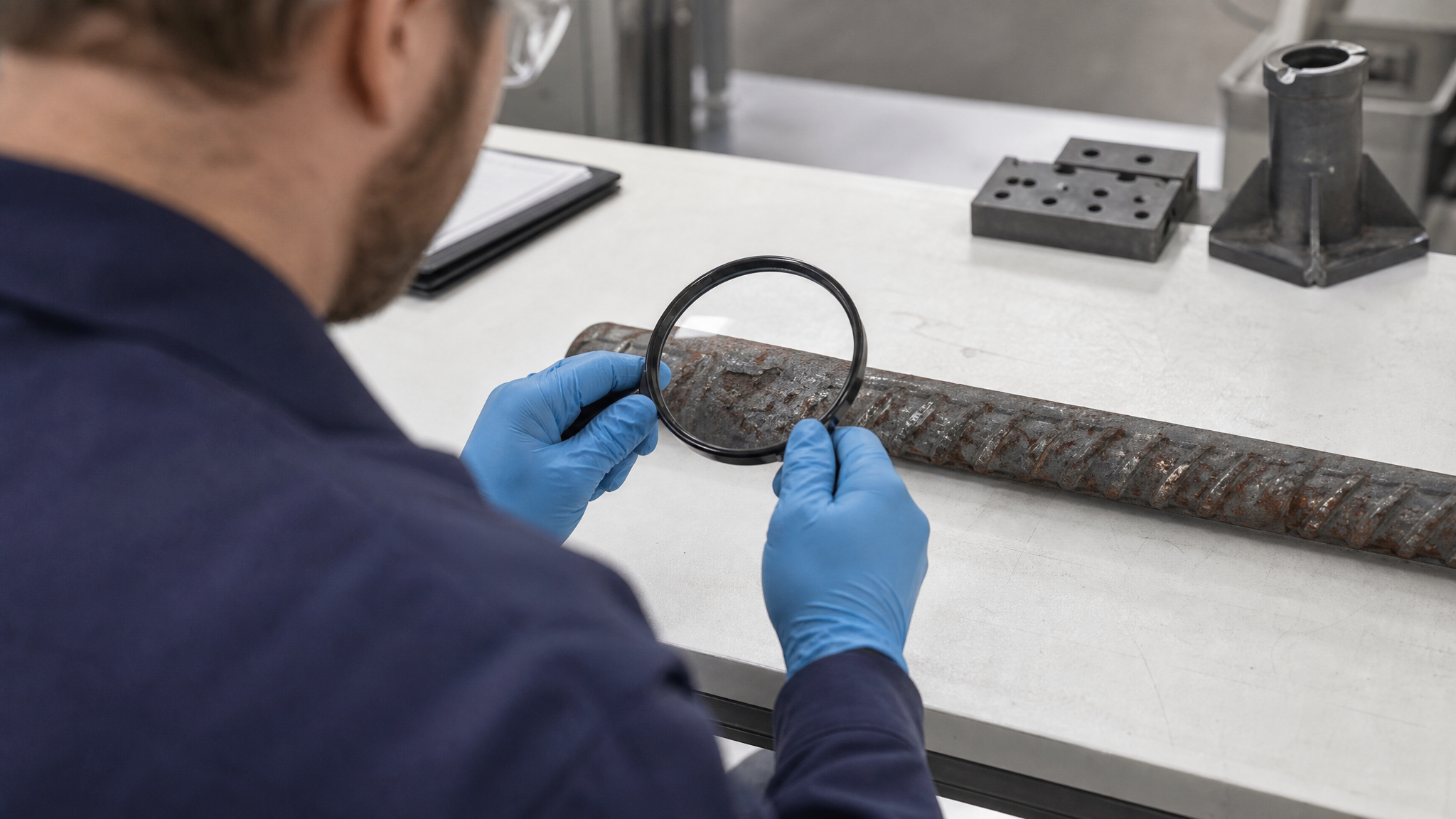

После вывода образца из камеры оценивают площадь ржавчины, тип разрушения и глубину проникновения коррозии:
Красная ржавчина - оксид железа Fe₂O₃, рыхлая, не защищает подповерхностный слой. Признак неполной защиты покрытия.
Питтинговая коррозия - локальные глубокие язвы на поверхности, часто под слоем защиты. Опасна тем, что внешне может быть незаметна, но приводит к быстрому разрушению в стесненных местах (щели, резьба).
Щелевая коррозия - разрушение под слоем смазки, льда или конденсата. Критична для запорной арматуры, работающей в условиях высокой влажности.
Площадь поражения измеряется в процентах от всей поверхности образца или по пятибалльной шкале (0 = нет коррозии, 5 = более 50% поверхности покрыто ржавчиной).
Оценочная классификация (ISO 12944, ISO 9227)
Результаты часто кодируют буквами и цифрами для удобства сравнения между лабораториями:
Ра - отсутствие или следы коррозии (менее 0,5% поверхности).
Rb - небольшие локальные очаги (1-3%).
Rc - умеренное поражение (5-15%).
Rd - выраженная коррозия (20-50%).
Re - интенсивная коррозия (более 50%).
Для критичной арматуры (в том числе в составе железобетонных конструкций) обычно требуется результат не хуже Ra-Rb даже после 500-1000 часов испытания.
Применение результатов при выборе смазок и покрытий для трубопроводов и арматуры
Выбор защиты на основе данных камеры
Инженеры и снабженцы используют результаты испытаний для сравнения кандидатур:
1. Закусывание запорной арматуры - частая проблема при замерзании конденсата или образовании солей кальция и магния на резьбе. Результаты показывают, какая смазка сохраняет подвижность узла после циклов замораживания-оттаивания во влажной среде.
2. Вымывание смазки - в полевых условиях на морских платформах или в зонах брызговой зоны смазка может смываться волнами или дождем. Камера выявляет способность материала к переэмульгированию и потере консистенции.

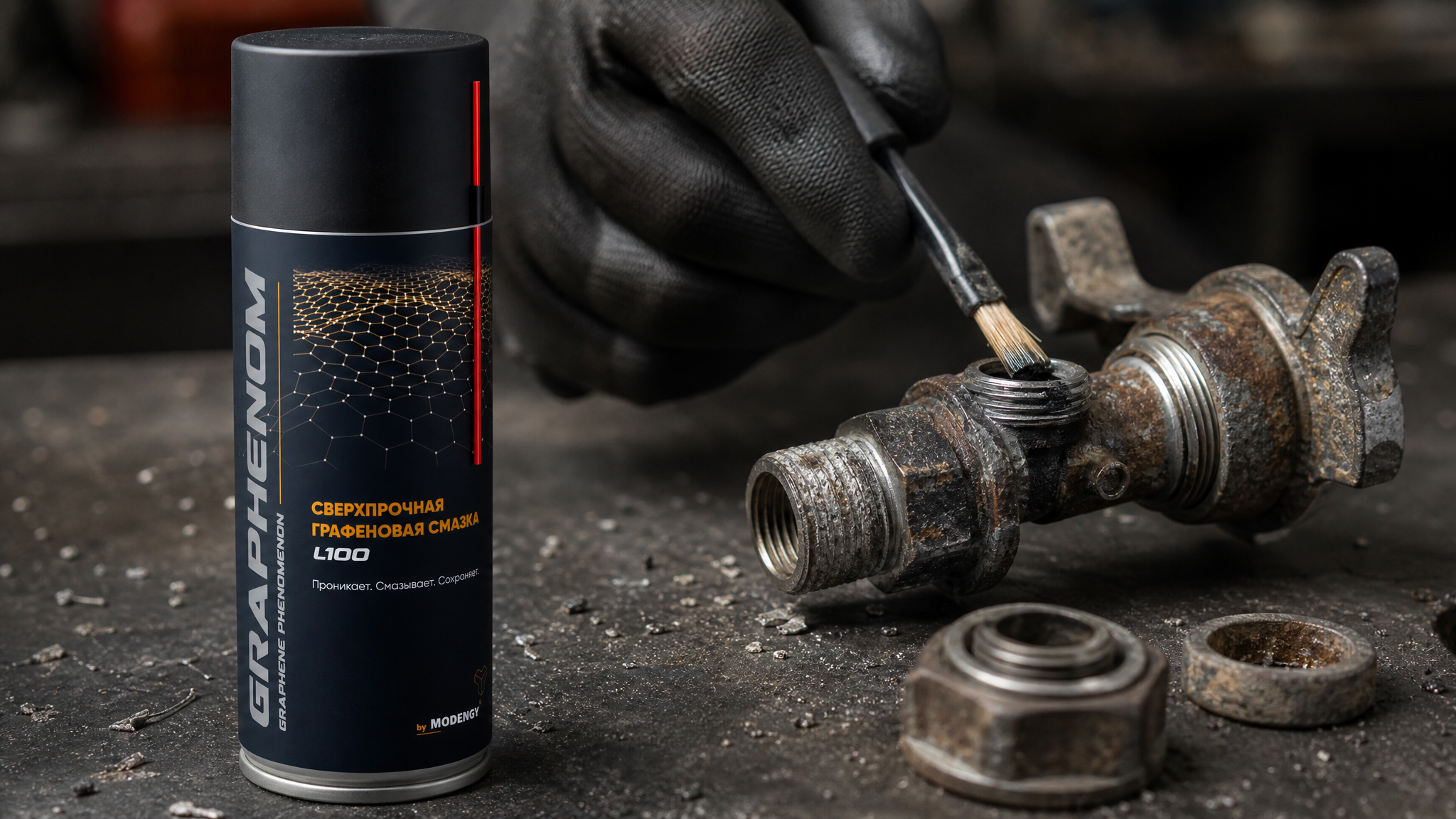

3. Окисление и пленкообразование - графеновые смазки, такие как MODENGY GRAPHENOM L100, способны образовывать защитный слой, который под воздействием влаги и кислорода может либо упрочниться, либо отслоиться. Испытание показывает стабильность этого слоя.
4. Адгезия к металлу - смазка должна «прилипнуть» к поверхности и не смыться при первом же контакте с водой. Тест в камере выявляет разницу между смазками разных производителей по этому параметру.
Критерии выбора для бетонной арматуры

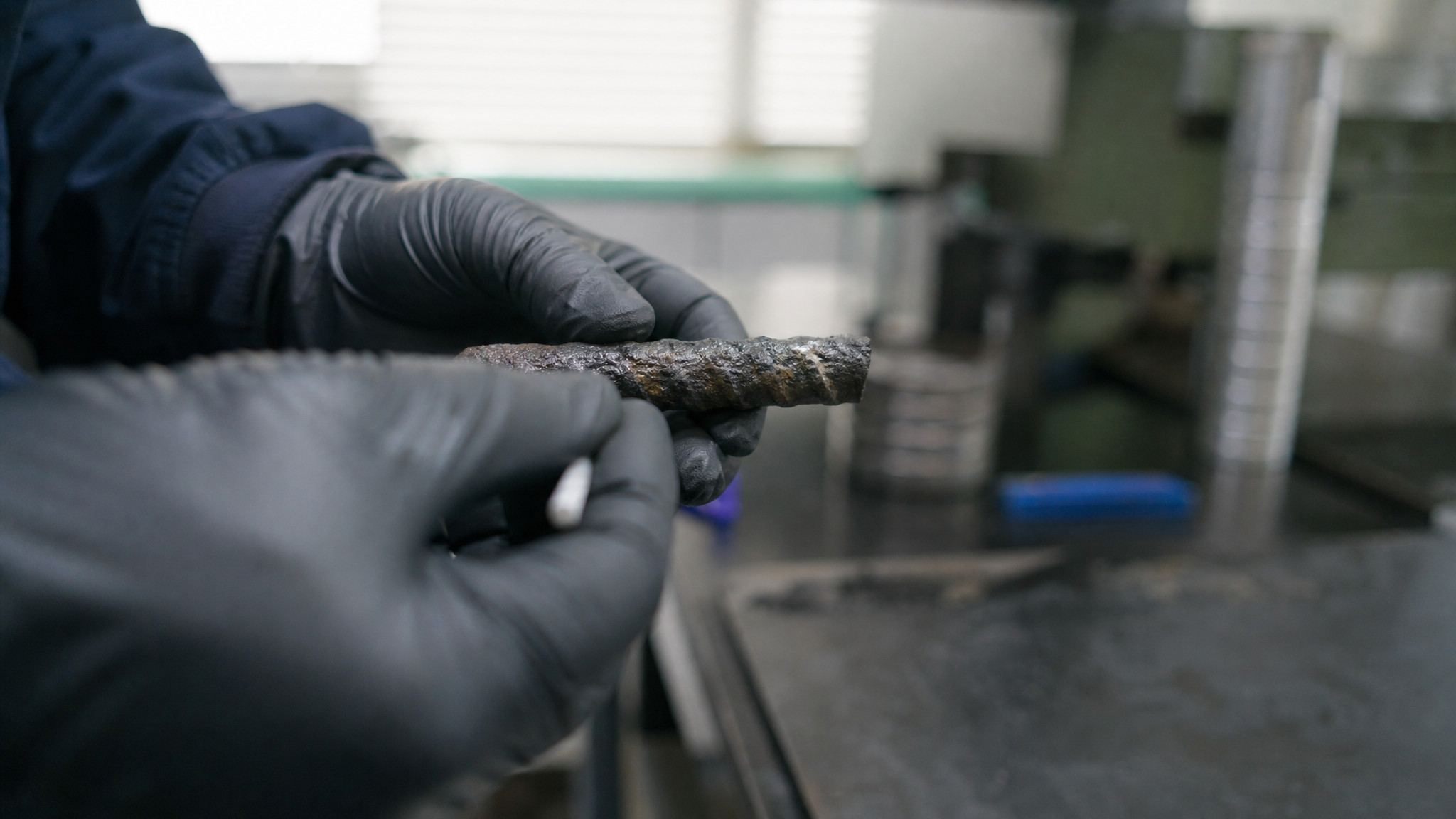

Защита арматуры от коррозии в бетоне требует особого подхода, так как бетон - пористая, щелочная среда. Хотя pH щелочного бетона (10-13) обычно замедляет ржавчину, при проникновении углекислого газа или хлоридов (в зимний период - соли дорог, в морских условиях - морская соль) коррозия ускоряется.
Смесь для защиты арматуры от коррозии наносится тонким слоем перед укладкой в опалубку. Результаты испытания в камере соляного тумана показывают:
способность ингибитора проникнуть в микропоры бетона и образовать защитный барьер;
стойкость к хлоридам и сульфатам;
сохранение адгезии к стальной поверхности при многократных циклах влажность-сушка.
Для бетонной арматуры часто используют полимерные ингибиторы или микроцементные суспензии. Испытание должно проводиться не менее 500-1000 часов для корректной оценки.
Практический протокол проведения испытания
Подготовка образцов
Перед размещением в камере образцы проходят строгую подготовку:
Образец вырезается из изделия или наносится на стандартную пластину из низкоуглеродистой стали (например, класс C1010 по ASTM или аналогичный материал).
Все поверхности обезжириваются растворителем (ацетон, спирт).

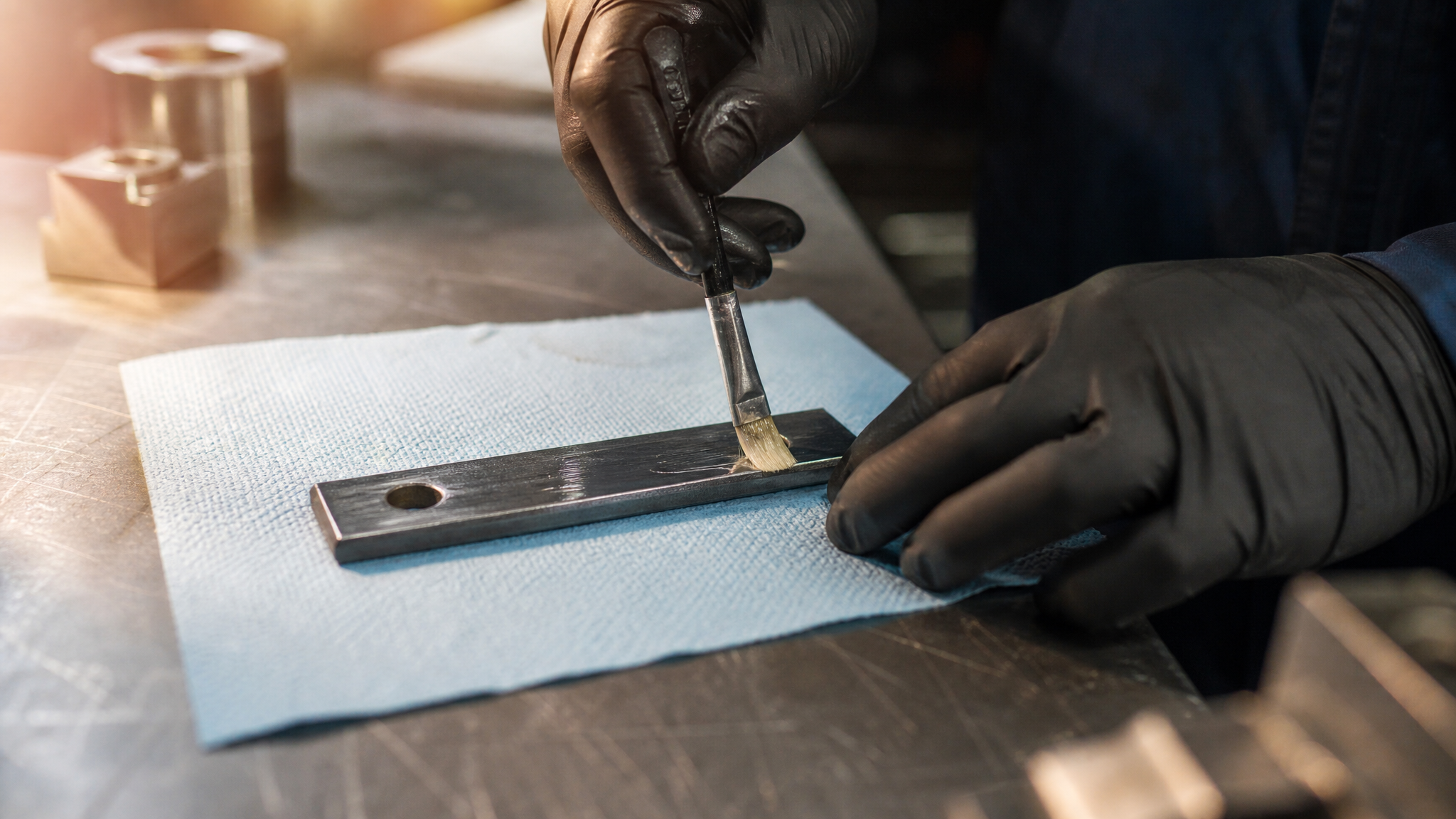

Наносится тестируемое покрытие или смазка согласно спецификации (например, для пластичной смазки - слой в 0,1-0,3 мм, для ингибитора - как правило, очень тонкий слой).
Образец выдерживается при комнатной температуре 24 часа для отверждения (если требуется).
Образец закрепляется в держателе так, чтобы основная поверхность была обращена к распылителю.
Условия внутри камеры
Распылитель расположен на расстоянии примерно 15-20 см от образца.
Скорость распыления: 1-2 мл/часовой объем (при расчете на один образец).
Угол направления тумана: примерно 16-20° от вертикали (немного наклонно).
Температура поддерживается в диапазоне 30-35°С (в зависимости от стандарта).
Относительная влажность внутри камеры: 95-98%.
Временные контрольные точки
Ревизия образца проводится на контрольных часах: - 24 часа - первичная оценка (выявление очень слабых покрытий); - 168 часов (1 неделя) - оценка стойкости; - 500 часов - для критичных приложений; - 1000 часов - для длительно работающей арматуры в агрессивных средах.
Интеграция результатов испытаний в технологический процесс
Использование данных при проверке поставок
Закупщик может требовать от поставщика смазок, покрытий или ингибиторов сертификат испытаний в камере соляного тумана. Результаты помещаются в техническое описание (TDS) или заключение испытаний и служат доказательством соответствия.
Для запорной арматуры, работающей в морских условиях или во влажных помещениях, часто устанавливается требование: "не хуже Ra-Rb по итогам 500 часов испытания по ISO 9227 (NSS)".
Для антикоррозийной обработки трубопроводов - аналогично, с уточнением типа металла (углеродистая, нержавеющая, медь).
Практический пример выбора
Если закупщик сравнивает два варианта смазки для стыков оборудования в подземной скважине: - Вариант A: показал результат Rc (5-15% ржавчины) после 250 часов. - Вариант B: показал результат Ra (менее 0,5%) после 500 часов.
Вариант B предпочтителен, несмотря на возможно более высокую цену, так как гарантирует долговечность в условиях с высокой влажностью и проникающей солью.

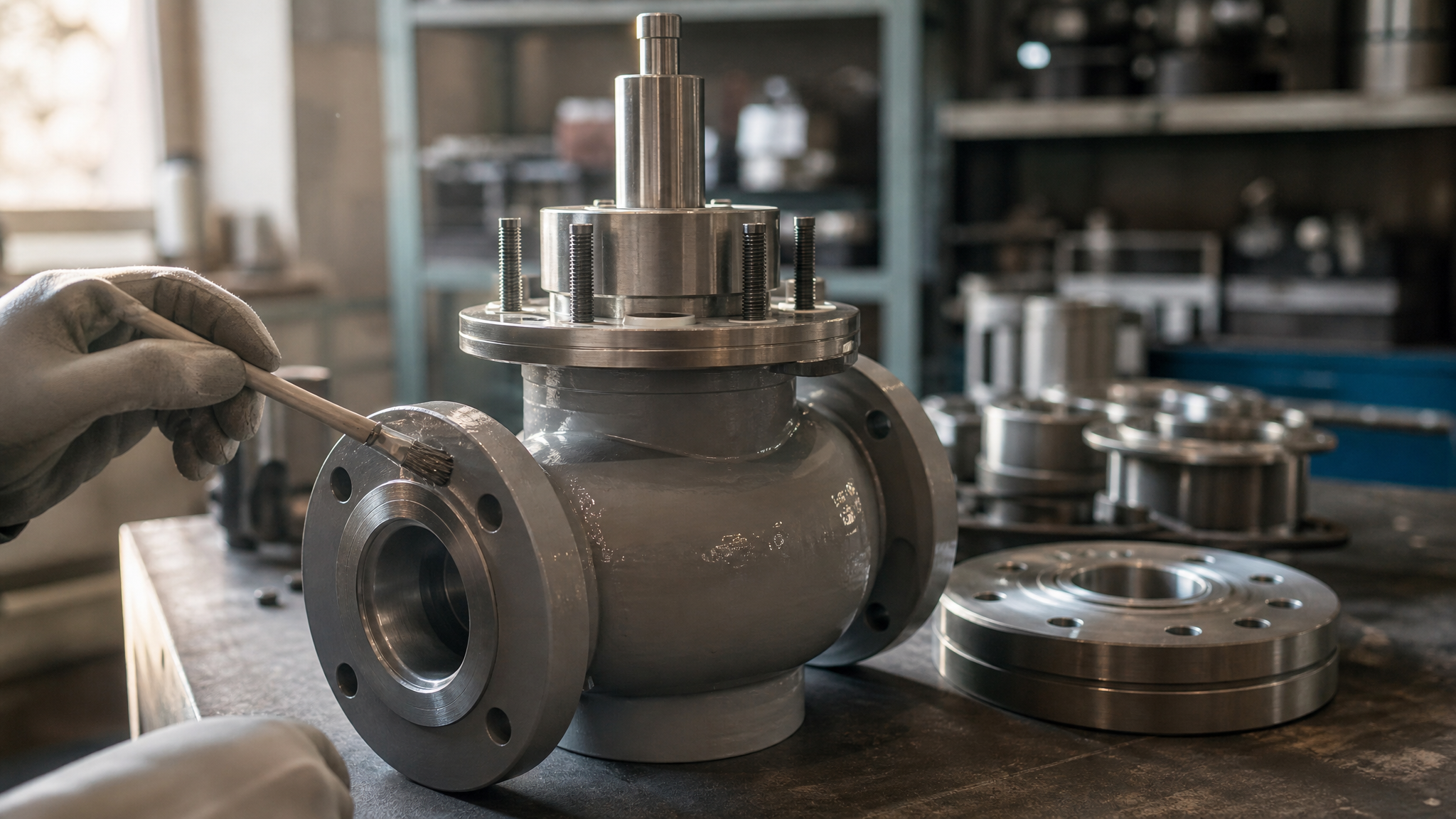

Антифрикционные покрытия MODENGY обеспечивают длительную защиту запорной арматуры от коррозии и одновременно снижают момент трения при открытии-закрытии кранов, что подтверждается как испытаниями в камере, так и полевыми наблюдениями на объектах с агрессивным климатом.
Часто задаваемые вопросы
Почему испытания в камере соляного тумана не совпадают с реальной защитой в полевых условиях?
Камера - ускоренный тест, воспроизводящий критичные условия: высокая влажность, соль и кислород одновременно. В реальной среде эти факторы могут чередоваться или быть менее интенсивными. Кроме того, на результаты влияют механические нагрузки, ультрафиолет и микробиологическая коррозия, которые в камере отсутствуют. Поэтому результаты камеры дают нижний предел защиты.
Какой стандарт выбрать: ISO 9227, ГОСТ 9.302-88 или ASTM B117?
Выбор зависит от целевого рынка и требований. ISO 9227 (NSS, нейтральный туман) - универсален и признан большинством международных клиентов. ГОСТ 9.302-88 часто требуется в России и странах СНГ. ASTM B117 преобладает в Америке. Для экспортируемых изделий рекомендуется проводить испытания по ISO 9227.
Как интерпретировать результаты, если после 72 часов коррозия незаметна, но после 500 часов - выраженная?
Это нормальный сценарий для покрытий среднего уровня защиты. Первые часы покрытие блокирует влагу, но постепенно влага проникает в микропоры и под слой защиты. Если критичное применение требует длительной защиты (годы), нужно выбирать материал, стабильный на 500-1000 часах испытания.
Какая разница в методике между защитой трубопроводов и арматуры в бетоне?
Для трубопроводов акцент на вымывание и адгезию смазки при механическом воздействии; образцы часто подвергаются встряхиванию во время испытания. Для бетонной арматуры сосредоточены на проникновении ингибитора в микропоры, поэтому образец часто помещается в контакт с щелочным раствором или фрагментом бетона одновременно с туманом.
Обязателен ли тест в камере перед использованием смазки на новом объекте?
Обязателен для критичных систем (ядерные объекты, морские платформы, подземные хранилища). Для стандартного промышленного оборудования достаточно сертификата производителя. Закупщик может потребовать испытание, если ранее были проблемы с коррозией или если условия эксплуатации выходят за рамки стандартных.
Заключение
Методика испытаний в камере соляного тумана - это объективный, воспроизводимый способ оценить эффективность защиты от коррозии арматуры и смазок за короткий срок. Правильный выбор стандарта (ГОСТ, ISO или ASTM), четкие критерии приемки результатов и понимание различий между типами коррозии позволяют инженерам и закупщикам безошибочно выбирать материалы для агрессивных сред.
Если вы планируете внедрить новую смазку, покрытие или ингибитор в производство, начните с заказа испытаний в аккредитованной лаборатории по выбранному стандарту. Требуйте от производителя не только сертификаты, но и конкретные результаты (тип коррозии, площадь повреждения, продолжительность) - это даст вам уверенность в надежности защиты на всех сроках эксплуатации.
