Пена в системе СОЖ - типовая проблема, которая встречается на станках с ЧПУ и универсальных фрезерных центрах, особенно при высоком давлении подачи и интенсивной рециркуляции. Вопреки расхожему мнению, вспенивание редко указывает на брак эмульсии: в большинстве случаев причина кроется в конструкции системы подачи, загрязнении жидкости или несоответствии концентрации технологическим параметрам станка.
В этой статье разбираются механические и химические факторы, вызывающие пенообразование, приведены практические способы диагностики за 10 минут и рассмотрены ошибки при выборе СОЖ для высоконапорных операций. Материал полезен закупщикам, инженерам и техническим специалистам, которые сталкиваются с неожиданным вспениванием на работающих станках или при комплектации новой системы подачи.
Что такое пена в сож и почему она возникает

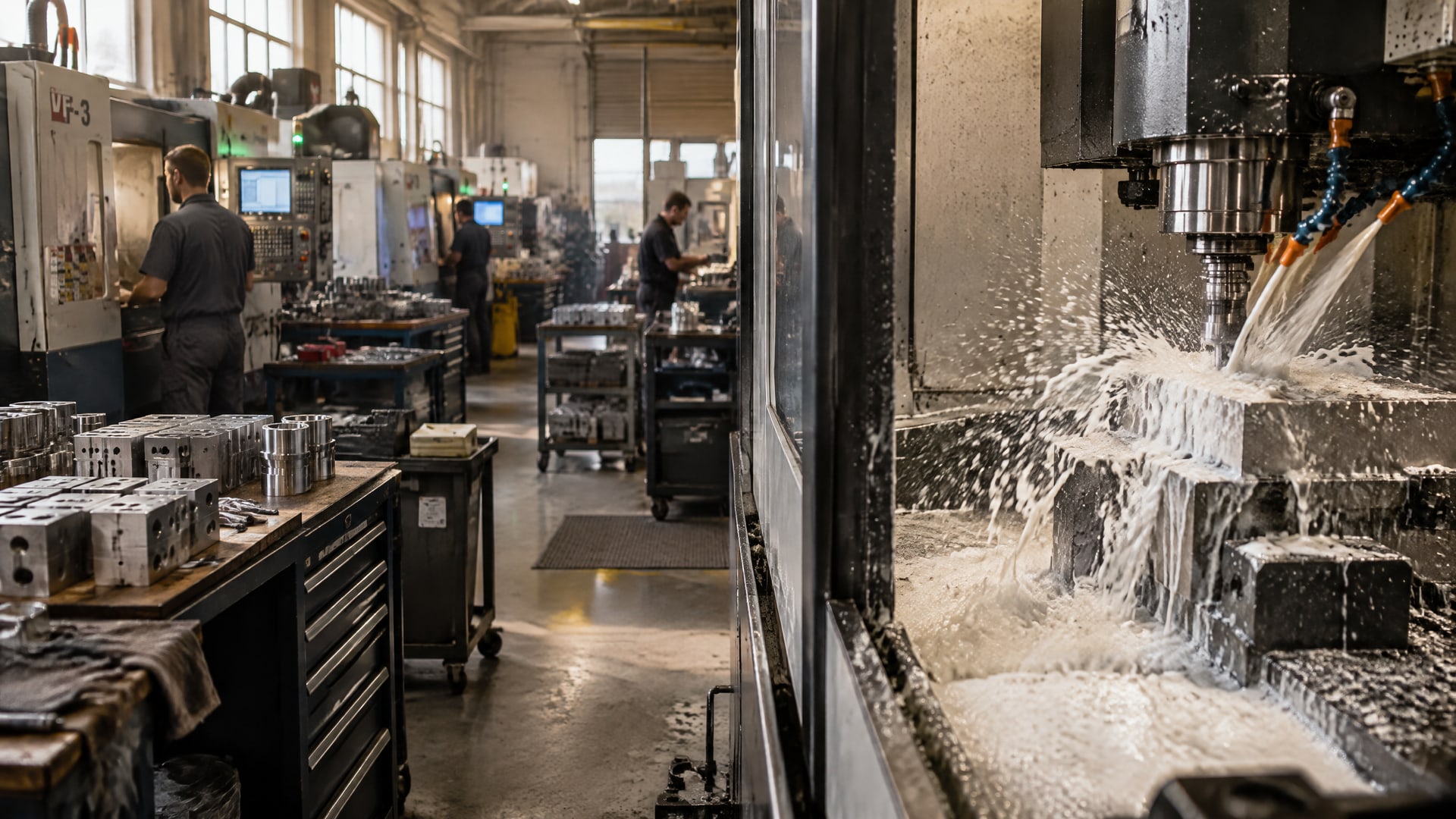

Пена образуется, когда воздушные пузырьки захватываются и удерживаются в жидкости, не успевая выйти на поверхность за время цикла циркуляции.
В металлообработке это происходит по двум типам причин: механическим и химическим.
Механический захват воздуха связан с турбулентностью, высоким давлением и конструктивными особенностями подачи. Химическое вспенивание вызывается нарушением баланса поверхностно-активных веществ в эмульсии, загрязнением или несоответствием жесткости воды параметрам, на которые рассчитана СОЖ.
Важно понимать: наличие пены на поверхности бака - это не всегда признак низкого качества эмульсии. Часто это сигнал о необходимости проверить систему подачи, давление, герметичность и чистоту жидкости. Пусть пена появилась в первый день после заливки свежей СОЖ - это не означает, что нужно немедленно ее менять.
Пять механических причин пенообразования на станке
Механические факторы вызывают захват воздуха в самой системе подачи и циркуляции.
Они действуют независимо от типа и состава эмульсии, поэтому часто остаются незамеченными, когда специалисты ищут виноватого в жидкости.

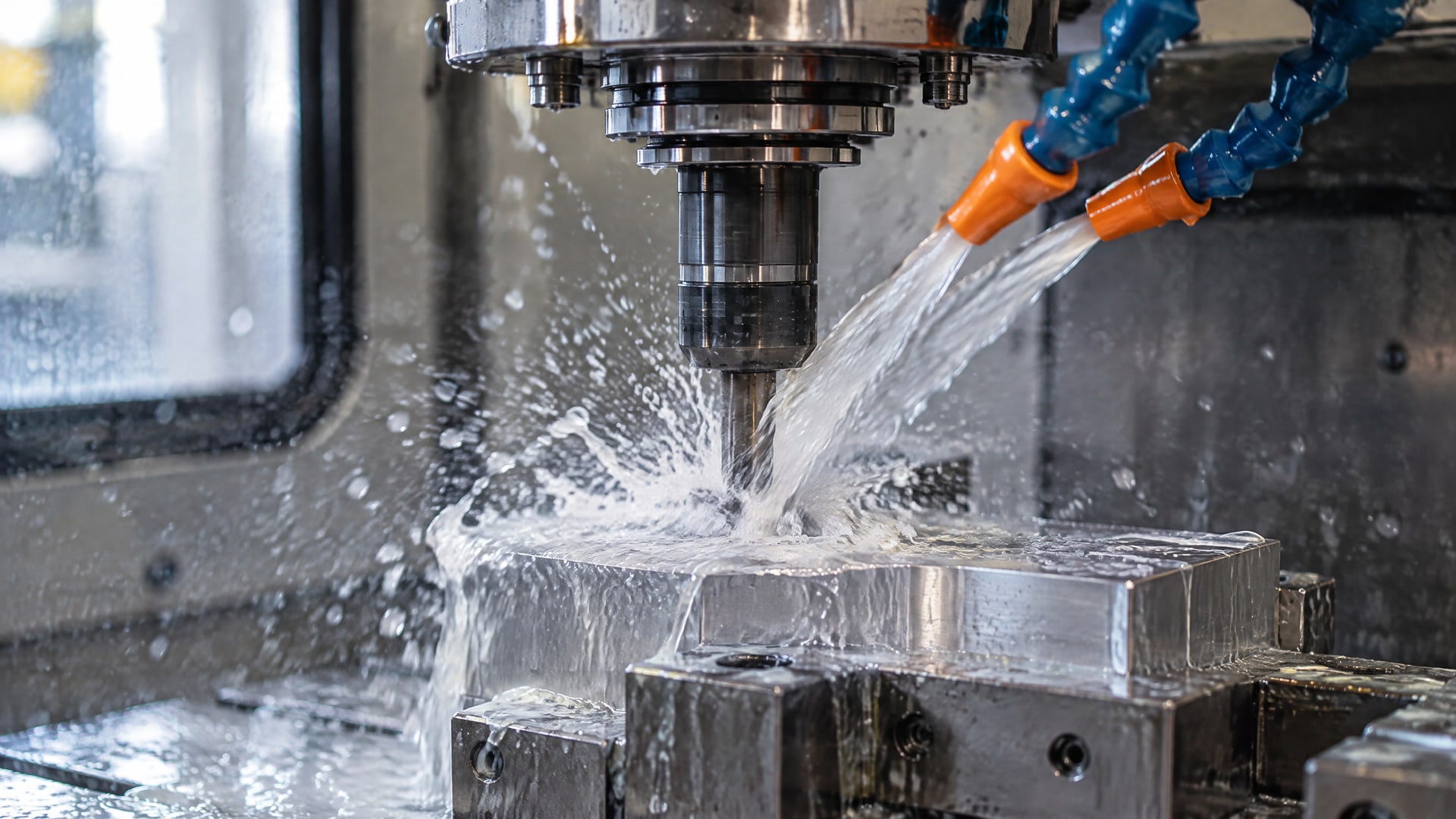

Высокое давление подачи и турбулентность
Высоконапорные системы (особенно выше 80 бар) естественным образом захватывают воздух при прохождении через маленькие сопла и направленные струи. Чем выше скорость потока, тем больше возникает локальных завихрений, которые затягивают пузырьки воздуха в жидкость.
Турбулентный возврат (когда жидкость падает «водопадом» с сопел обратно в бак) усиливает эффект: каждый раз при падении образуется новое множество микропузырьков, которые не успевают выйти, если время отстоя в баке слишком мало.
Низкий уровень жидкости в баке
Если объем жидкости в баке меньше расчетного, время пребывания ее там перед повторной подачей снижается. Это означает, что воздушные пузырьки физически не успевают всплыть на поверхность и выйти в атмосферу. При рециркуляции с интервалом менее 2-3 минут низкий уровень гарантирует накопление пены.
Кроме того, малый объем жидкости быстрее нагревается, что может привести к дополнительным проблемам со стабильностью эмульсии и испарением легких фракций компонентов.
Подсос воздуха в насос и на всасывающей линии

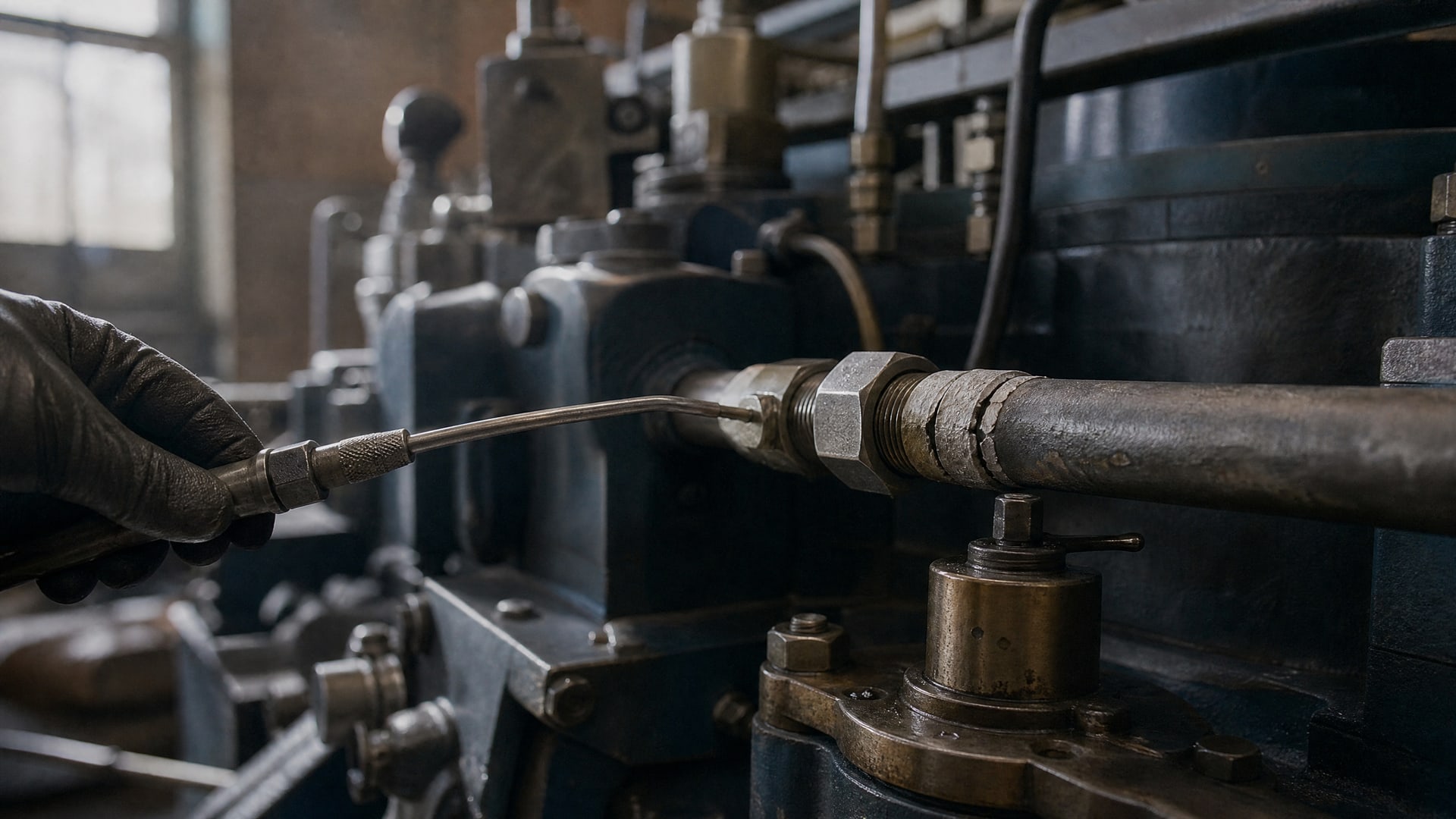

Подсос воздуха - одна из самых опасных, но часто незамеченных причин вспенивания. Воздух попадает через неплотности в соединениях, через поврежденные шланги, при разгерметизации крышки бака или через ненадежное уплотнение входного патрубка насоса.
Сам по себе насос редко является источником подсоса, но его кавитация (вскипание жидкости при падении давления перед всасыванием) создает множество микропузырьков, которые потом смешиваются с основным потоком.
Засорение фильтра и нарушение циркуляции
Засоренная сетка фильтра повышает перепад давления: система начинает работать в режиме повышенного напора, что усилит захват воздуха на выходе. Кроме того, при засорении может упасть пропускная способность, жидкость задержится в фильтре дольше, и это может вызвать локальное нагревание и испарение легколетучих компонентов.
Неправильная циркуляция (когда жидкость не равномерно распределяется по системе, скапливается в «мертвых» зонах или стекает одной мощной струей) также способствует образованию турбулентности и захвату воздуха.
Неправильная геометрия возврата жидкости
«Водопады» и резкие падения уровня жидкости при возврате в бак - классическая ошибка конструкции. Каждая капля, упав с высоты в открытый бак, увлекает за собой воздух. Если вернуть трубку ниже уровня жидкости и исключить брызги, количество захватываемого воздуха резко упадет.
Аналогично вредны резкие переходы сечения в трубопроводе, слишком высокие скорости возврата и множество лишних отводов и форсунок, которые создают локальную турбулентность.
Пять химических причин пенообразования
Химические причины связаны с составом самой эмульсии, качеством воды и загрязнением системы.
Они действуют медленнее механических, но часто являются причиной упорного вспенивания, которое не исчезает, даже если снизить давление.
Превышение рекомендуемой концентрации
Типичный диапазон рабочей концентрации водосмешиваемой СОЖ находится в пределах 5-10%, в зависимости от типа операции и конкретного продукта. Когда концентрация поднимается выше 10%, содержание поверхностно-активных веществ становится избыточным, и молекулы ПАВ начинают интенсивнее удерживать воздушные пузырьки, делая эмульсию более «пенистой».
Парадокс: многие закупщики ошибочно считают, что более густая эмульсия обеспечивает лучшую защиту. На деле завышенная концентрация не только вызывает пену, но и негативно влияет на охлаждение, повышает вязкость и ускоряет износ сетки фильтра.
Мягкая вода и низкая жесткость
Вода с жесткостью ниже 75 ppm (особенно деминерализованная или после обратного осмоса) плохо совместима с пакетом ПАВ в большинстве водорастворимых СОЖ. Эти жидкости рассчитаны на воду жесткостью 100-250 ppm, где ионы кальция и магния участвуют в стабилизации эмульсии.
При добавлении мягкой воды поверхностное натяжение жидкости падает, молекулы ПАВ получают больше свободы и легче образуют оболочки вокруг воздушных пузырьков. Результат: густая, стойкая пена, которая не исчезает сама по себе.
Загрязнение трэмп-ойлом и посторонними маслами
Трэмп-ойлы (масла со шпинделя, гидравлические масла, масла направляющих) содержат собственный набор ПАВ и присадок, несовместимых с эмульсией. Они образуют пленку на поверхности пузырьков, которая еще сильнее удерживает воздух.
Даже небольшое количество гидравлического масла (1-2%) в системе может существенно повысить склонность к пене. Загрязнение трэмп-ойлом часто происходит через микротрещины уплотнений шпинделя, через неправильно собранные форсунки или при несоблюдении гигиены при пополнении бака.
Остатки чистящих и моющих средств
После генеральной промывки станка нередко в системе остаются следы щелочных моющих растворов или специализированных очистителей. Эти средства содержат свои ПАВ и нередко несовместимы с пакетом эмульсии. Взаимодействие приводит к образованию особенно стойкой, плотной пены.
Перед заливкой новой СОЖ после промывки рекомендуется либо провести дополнительное полоскание водой, либо слить жидкость и внимательно осмотреть внутренние полости бака. Регулярная очистка системы подачи СОЖ с использованием специализированных очистителей, например EFELE CL-555, поможет удалить загрязнения и бактерии, которые могут способствовать пенообразованию.
Несовместимость с остатками предыдущей жидкости
Если перейти с одной марки СОЖ на другую, не слив полностью старую жидкость или не промыв систему, остатки разных эмульсий могут вступить в реакцию. Пакет присадок одной жидкости может конфликтовать с пакетом другой, разрушая стабильность эмульсии и создавая условия для вспенивания.
Особенно это касается перехода между полусинтетическими и минеральными жидкостями, а также между продуктами разных производителей. Правило: при смене марки всегда сливайте всю жидкость, протрите бак и шланги.
Как быстро диагностировать причину пены на станке
Прежде чем звонить поставщику или заказывать новую партию СОЖ, проведите простую диагностику за 10-15 минут.
Это поможет определить, кроется ли проблема в эмульсии или в самом станке.
Проверка концентрации и уровня жидкости

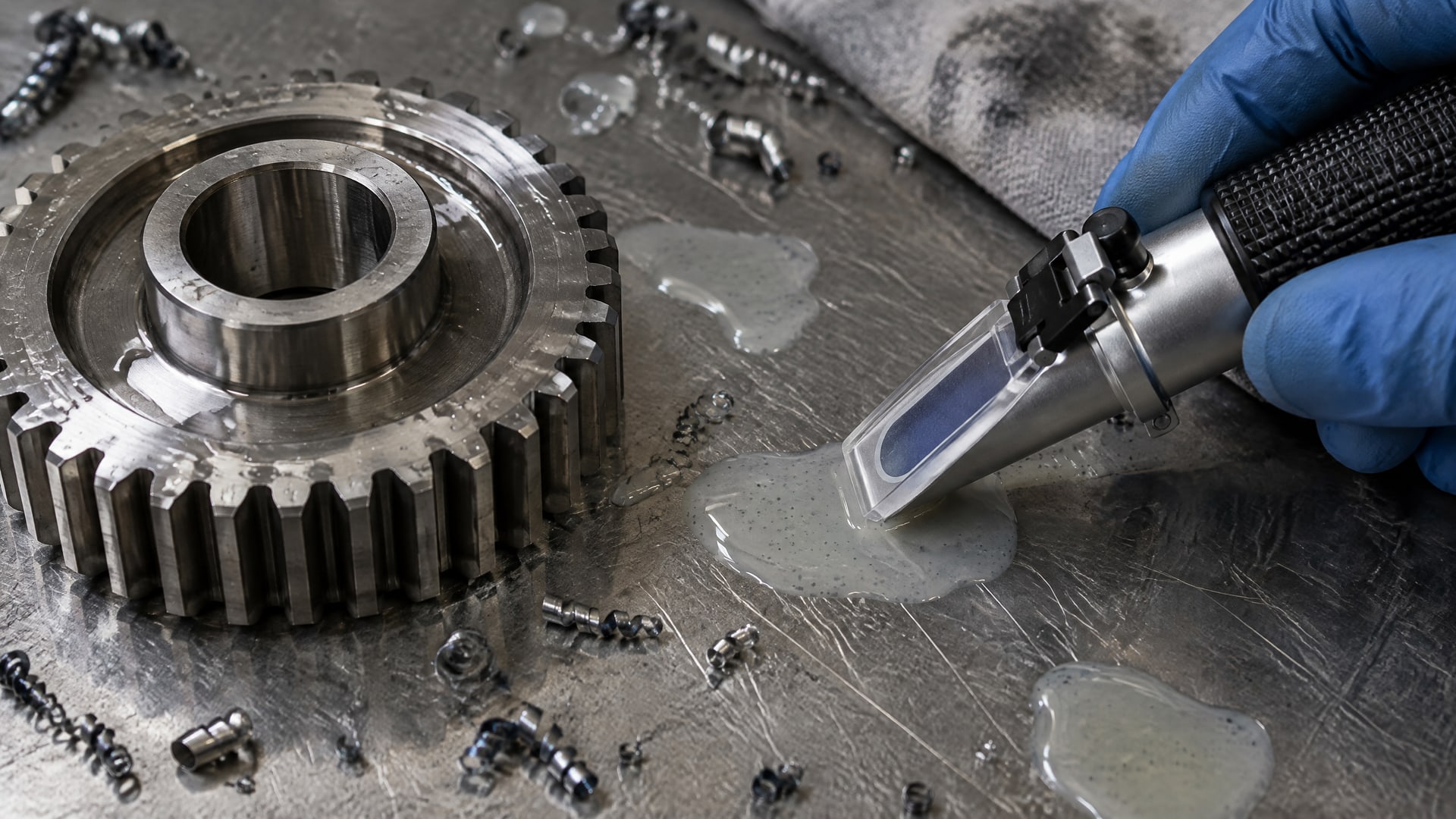

Возьмите рефрактометр (если это измеритель, откалиброванный под масло, переходный коэффициент смотрите в карточке товара эмульсии) или набор для титрования, если СОЖ водосмешиваемая. Измерьте текущую концентрацию. Если она выше 10-11%, это вероятная причина пены - просто разбавьте эмульсию водой нужной жесткости до рекомендуемого диапазона.
Проверьте объем жидкости в баке. Если уровень ниже минимальной отметки, долейте рабочую смесь до нормальной высоты. Часто даже после простого долива пена начинает значительно быстрее исчезать.
Визуальный осмотр системы подачи
Посмотрите, как жидкость возвращается в бак. Если она стекает через открытое отверстие над уровнем жидкости, образуя «водопад» - вот источник захвата воздуха. Проверьте, нет ли брызг и пены на стенках бака после отключения станка.
Осмотрите шланги и трубки на предмет повреждений, трещин, неплотных соединений. Обратите внимание на место входа всасывающей линии в насос - нет ли там видимых щелей или потеков.
Проверка давления и скорости подачи
Прочитайте в паспорте станка рекомендуемое давление подачи СОЖ. Если текущее давление заметно выше (например, 100 бар вместо 70), это усилит захват воздуха. Временно снизьте давление на 10-15% и наблюдайте, исчезнет ли пена. Если пена уменьшится - давление слишком высокое или сопла недостаточно продуманы.
Проверка на подсос воздуха
Выключите станок, дождитесь остановки подачи. Откройте крышку бака и посмотрите, выравнивается ли уровень жидкости за 30 секунд или остается воронка. Постоянная воронка указывает на подсос воздуха в насос или всасывающую линию.
Также включите насос вхолостую (без обработки) и прислушайтесь к звуку. Необычные шумы, хлопки или прерывистые звуки - признаки кавитации и попадания воздуха.
Анализ жидкости на загрязнение
Возьмите пробу жидкости из системы в прозрачный стакан. Посмотрите ее на свет. Если видны масляные пятна, отложения или посторонний цвет - в системе загрязнение. Попробуйте пробу в другом стакане: если тремп-ойл всплывает отдельной пленкой, это подтверждает загрязнение.
Если пена густая, прижимающаяся к стакану, долго не спадает - это может быть признак остатков чистящих средств или несовместимости с предыдущей жидкостью.
Что делать немедленно, если сож в станке чпу пенится
Если диагностика показала, что проблема механическая или связана с концентрацией, исправление возможно быстро, без замены жидкости.
Снизить концентрацию до рекомендуемого диапазона
Это первый и самый простой шаг. Если концентрация завышена, разбавьте эмульсию водой жесткостью 100-250 ppm. Для лучшего эффекта используйте мягкую воду, подготовленную по рекомендациям производителя СОЖ (если система требует воды определенного качества, информация должна быть в техническом руководстве).
После разбавления дайте системе поработать 15-20 минут без нагрузки, чтобы избыток воздуха вышел. Если пена не исчезла полностью, переходите к следующим мерам.
Убрать видимые источники турбулентности
Опустите возвращающиеся трубки ниже уровня жидкости в баке (желательно на глубину 10-15 см). Это исключит «водопад» и захват воздуха при возврате.
Отключите лишние промывочные форсунки или направьте их так, чтобы они не брызгали над поверхностью жидкости. Часто дополнительные сопла для очистки стружки на самом деле усиливают вспенивание.
Проверить герметичность системы и насоса
Проверьте все видимые соединения на предмет подтеканий. Затяните резьбовые соединения ключом (без больших усилий, чтобы не сорвать). Если подтекает входной патрубок насоса, попробуйте переподтянуть его или заменить уплотнительное кольцо.
Уплотнения помпы требуют замены, если подсос воздуха явно выражен. Это работа, которую можно поручить специалисту на месте.
Удалить загрязнения и отстойные вещества
Если в жидкости видны масляные загрязнения, слейте часть эмульсии (примерно 30-40% объема) и замените ее свежей смесью нужной концентрации. Это разбавит загрязнение и частично восстановит стабильность.
Если загрязнение серьезное (видны хлопья, осадок, неоднородность), рекомендуется полная замена жидкости с промывкой бака. Старайтесь удалить загрязнения механически (ветошью, щеткой), а не использовать растворители, которые сами могут остаться в системе.
Временно снизить рабочее давление подачи
Если пена связана именно с высоким давлением, снизьте его на 10-20% от номинала, если это допустимо для текущей операции. Это даст системе передышку и позволит точнее определить, является ли давление основной причиной.
Если после снижения давления пена почти исчезнет, ищите конструктивное решение: смену сопел на менее турбулентные, модификацию возврата или установку дополнительного отстойника перед циркуляцией.
Почему пенится сож в станке: когда причина именно в эмульсии
После проверки механических факторов, если пена остается упорной, нужно рассмотреть подбор другого продукта.
Некоторые типы СОЖ имеют природно более высокую склонность к пенообразованию, особенно при работе в жестких условиях.
Полусинтетические и синтетические эмульсии нередко содержат ПАВ, которые лучше смешивают компоненты, но одновременно склонны активнее удерживать воздух, чем минеральные жидкости. Для станков с высоким давлением подачи и интенсивной рециркуляцией нужны специально подобранные низкопенные составы.
Важный параметр при выборе - соответствие жидкости жесткости вашей воды. Если на участке мягкая вода, выбирайте продукты, специально рекомендованные для таких условий, или проводите подготовку воды перед смешением.
Для предотвращения пенообразования и поддержания стабильности эмульсии рекомендуется использовать качественные концентраты СОЖ, такие как EFELE CF-627, обладающие хорошими антипенными свойствами и стабильностью к жесткой воде. Такие продукты содержат пакет присадок, изначально рассчитанный на предотвращение захвата воздуха даже в условиях высокого давления и турбулентности.
Если же вы переходите на новый продукт, убедитесь, что старая жидкость полностью слита и система промыта. Смешение остатков старой СОЖ с новой почти гарантирует вспенивание, независимо от качества новой эмульсии.
Часто задаваемые вопросы
Почему пенится сож сразу после запуска станка?
Начальное вспенивание часто связано с захватом воздуха при первом включении насоса, когда жидкость только начинает циркулировать. Это нормально, если пена исчезает в течение 5-10 минут работы. Если пена сохраняется дольше или разрастается, проверьте давление подачи, геометрию возврата и уровень жидкости. Убедитесь, что концентрация находится в рекомендуемом диапазоне.
Может ли пенообразование быть вызвано бактериями в баке?
Да, бактерии и микроорганизмы в системе СОЖ производят метаболиты, которые функционируют как дополнительные ПАВ и интенсивнее удерживают пузырьки воздуха. Кроме того, биологический рост может закупорить фильтры и нарушить циркуляцию. Признак проблемы - неприятный запах жидкости и изменение ее цвета. Решение: регулярная замена жидкости и профилактическая очистка системы.
Помогут ли пеногасители, если причина в высоком давлении?
Пеногасители только маскируют проблему; они приводят к схлопыванию пузырьков, но не устраняют источник захвата воздуха. Если причина механическая (высокое давление, турбулентность, низкий уровень), то пеногаситель поможет лишь временно. Вскоре пена вернется, и система будет постоянно нуждаться в добавлении антипены. Лучше исправить саму причину.
Как узнать, совместима ли новая сож с остатками старой?
Самый надежный способ - полная замена жидкости с промывкой. Если это невозможно, смешайте пробу старой и новой жидкостей в прозрачной емкости и дайте отстояться 30 минут. Если эмульсия остается однородной и не слаивается, а пена спадает за несколько минут - совместимость хорошая. Если видно расслаивание, запах или интенсивная пена - жидкости несовместимы, полная замена обязательна.
Какая концентрация сож считается оптимальной для станка чпу?
Типовой диапазон -5-10%, в зависимости от типа операции, материала и конкретной жидкости. Для фрезерования и сверления обычно достаточно 6-8%, для шлифования часто требуется 8-10%. Точный диапазон указан в технической карточке товара СОЖ. Никогда не превышайте верхнюю границу, думая, что это улучшит охлаждение: эффект противоположный - вязкость повысится, охлаждение ухудшится, а пена усилится.
Заключение
Пенообразование в системе СОЖ - проблема решаемая, и в большинстве случаев без замены жидкости. Первый шаг: диагностика за 10 минут. Проверьте концентрацию, уровень в баке, давление подачи, герметичность системы и наличие загрязнений. Механические причины (высокое давление, турбулентный возврат, низкий уровень жидкости) исправляются конструктивно. Химические причины (завышенная концентрация, мягкая вода, загрязнение) решаются разбавлением, подготовкой воды или частичной заменой жидкости.
Следующий практический шаг: если диагностика показала, что система в порядке, а пена остается упорной, свяжитесь с техподдержкой вашего поставщика СОЖ для уточнения рекомендаций по давлению, типу сопел и подготовке воды. Совместно определите, нужна ли смена продукта или достаточно адаптации параметров работы станка. Помните: менять жидкость - это последний шаг, а не первый.
