Фосфатирование - не самостоятельное решение для защиты металла, а критически важный подготовительный этап перед нанесением твердосмазочных покрытий. Согласно ISO 9717:2017, химическое фосфатирование формирует конверсионный слой, который работает как связующая подложка, повышая адгезию смазочной пленки и обеспечивая равномерность ее распределения по поверхности.
Для технических специалистов и инженеров, отвечающих за выбор антифрикционных систем, понимание роли фосфатирования в составе общей защитной схемы принципиально. Статья раскрывает, как качество предварительной фосфатной подготовки влияет на долговечность и эффективность твердосмазочного слоя в условиях коррозии, фреттинга и повышенного износа.
Роль фосфатирования в системе защиты металла
Фосфатирование - химический процесс, при котором на поверхности стали или других металлов образуется тонкий кристаллический слой фосфатных соединений.
Этот слой не является финишным покрытием, а служит промежуточным звеном между голым металлом и твердосмазочной пленкой.
Согласно ISO 9717:2017, фосфатные конверсионные покрытия предназначены для трех основных целей: защиты от коррозии, улучшения антифрикционных свойств поверхности и повышения адгезии последующих органических или неорганических покрытий. Именно третий пункт определяет ключевую роль фосфатирования в схеме твердосмазочных систем.
Нефосфатированная стальная поверхность имеет низкую смачиваемость твердосмазочным составом: микронеровности и окислы снижают контакт между покрытием и подложкой. Фосфатный слой изменяет топографию поверхности, создавая сеть микроячеек, которые удерживают смазочную пленку, распределяя ее равномерно и предотвращая осыпание при вибрации или температурном циклировании.
Без фосфатирования твердосмазочное покрытие, хотя и наносится, не обеспечивает необходимой долговечности, особенно в условиях повышенного трения, частых пусков-остановок или во влажной среде. Фосфатная подложка - это инвестиция в надежность всей защитной системы.
Подготовка поверхности перед фосфатированием
Качество фосфатного слоя на 70-80 процентов определяется качеством предварительной очистки.
ISO 9717:2017 и практический стандарт IS 6005:1998 требуют, чтобы перед фосфатированием поверхность была химически чистой: полностью освобождена от масла, смазки, окалины, ржавчины и остатков моющих реагентов.
Типовая схема подготовки включает несколько этапов:
Обезжиривание - удаление станочного масла, консервационной смазки и органических загрязнений щелочным или кислотным очистителем.
Первая промывка - технической водой для удаления остатков щелочи или кислоты; недостаточная промывка оставляет микроскопические следы реагентов, которые попадают в ванну фосфатирования и искажают химический состав.
Кислотная декапирующая промывка - удаление окалины и поверхностной ржавчины; проводится в условиях, при которых не происходит излишнее травление основного металла.
Вторая промывка - отмывка кислотных остатков; критична для предотвращения попадания кислоты в фосфатирующий раствор.
Кондиционирующее ополаскивание - дополнительная обработка перед фосфатированием, которая регулирует рН и улучшает структуру формирующегося слоя, обеспечивая мелкокристаллическую структуру вместо грубокристаллической.
Остатки агрессивных реагентов - щелочей и кислот - являются основной причиной брака. Они не только влияют на состав ванны, но и способствуют образованию грубого, неоднородного фосфатного слоя, который плохо держит твердосмазочное покрытие. ISO 9717 специально подчеркивает, что слишком агрессивная предварительная очистка может привести к образованию именно такого грубокристаллического слоя, нежелательного для последующих операций.
Типы фосфатирования и их выбор
На практике применяют два основных типа фосфатирования: цинковое и марганцевое.
Выбор между ними определяется конкретной задачей и условиями эксплуатации изделия.

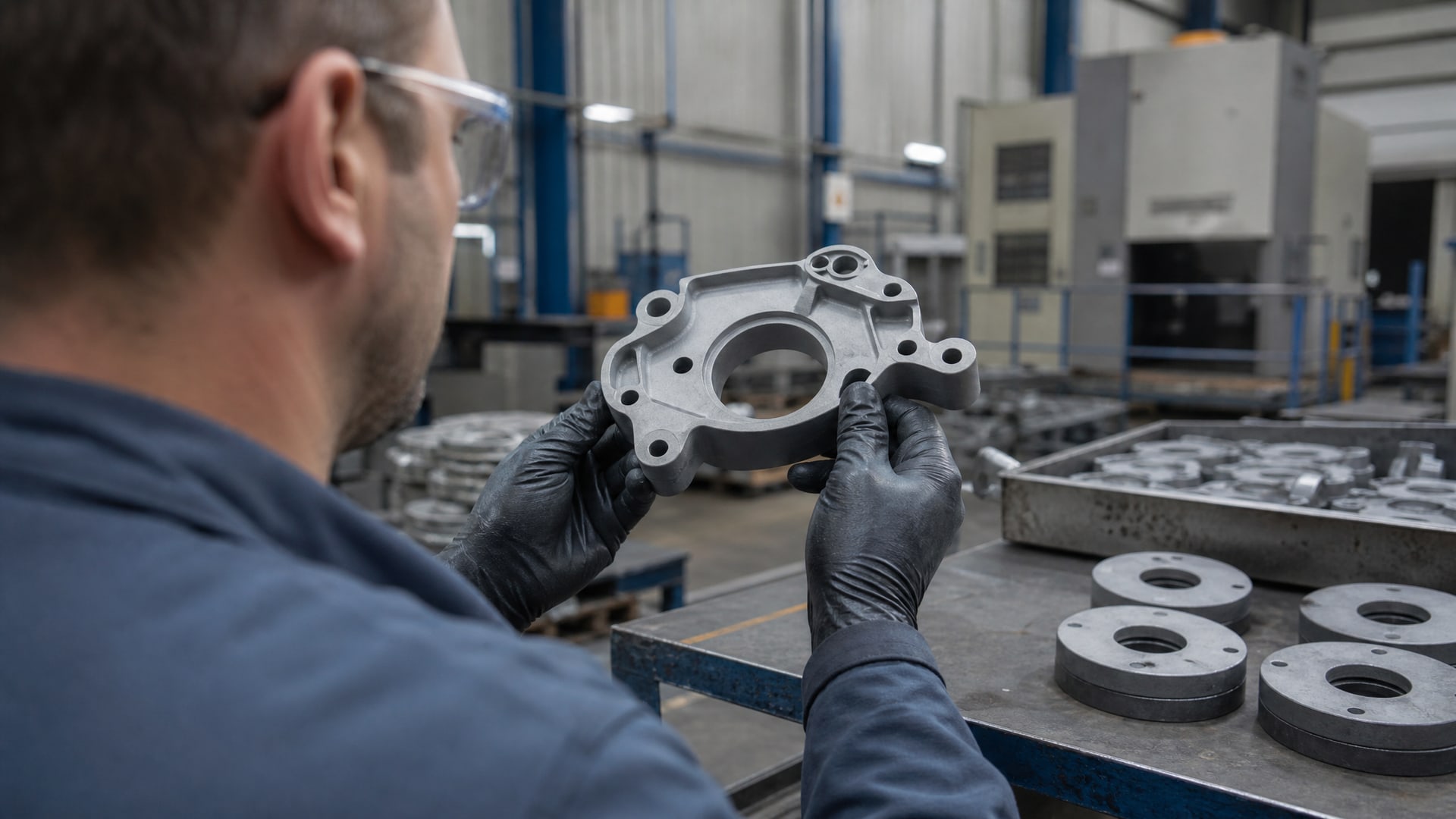

Цинковое фосфатирование
Цинковое фосфатирование - универсальное решение, чаще всего используемое как базовая антикоррозионная подложка перед твердосмазочными системами. Слой цинкового фосфата тоньше и имеет более мелкокристаллическую структуру, что идеально для нанесения смазочного покрытия. Оно менее требовательно к температурным режимам и в целом проще в управлении.
Цинковое фосфатирование рекомендуется для деталей, работающих в условиях повышенной влажности, морской коррозии или в помещениях с агрессивными средами. Оно обеспечивает надежное сцепление твердосмазочного слоя и хорошую равномерность его распределения.
Марганцевое фосфатирование
Марганцевое фосфатирование формирует более толстый и твердый слой, предназначенный для условий экстремального износа и высоких нагрузок на трение. По DOD P 16232, марганцевые фосфаты часто применяют в системах, где требуется не только защита от коррозии, но и максимальное снижение фреттинга, повышенное удержание масла в микроячейках, и стойкость к абразивному воздействию.
Марганцевое фосфатирование чувствительнее к качеству подготовки поверхности и требует более строгого контроля температуры ванны и времени обработки. Однако для узлов трения, где нужна особо высокая антифрикционность, оно предпочтительнее цинкового.
| Характеристика | Цинковое фосфатирование | Марганцевое фосфатирование |
|---|---|---|
| Толщина слоя | Тонкий, 2–5 мкм | Толстый, 10–25 мкм |
| Структура кристаллов | Мелкокристаллическая | Более крупная, но плотная |
| Адгезия твердосмазочного покрытия | Отличная | Отличная |
| Удержание масла в ячейках | Умеренное | Высокое |
| Стойкость к фреттингу | Хорошая | Очень хорошая |
| Применение | Универсальная подготовка | Экстремальные нагрузки, высокий износ |

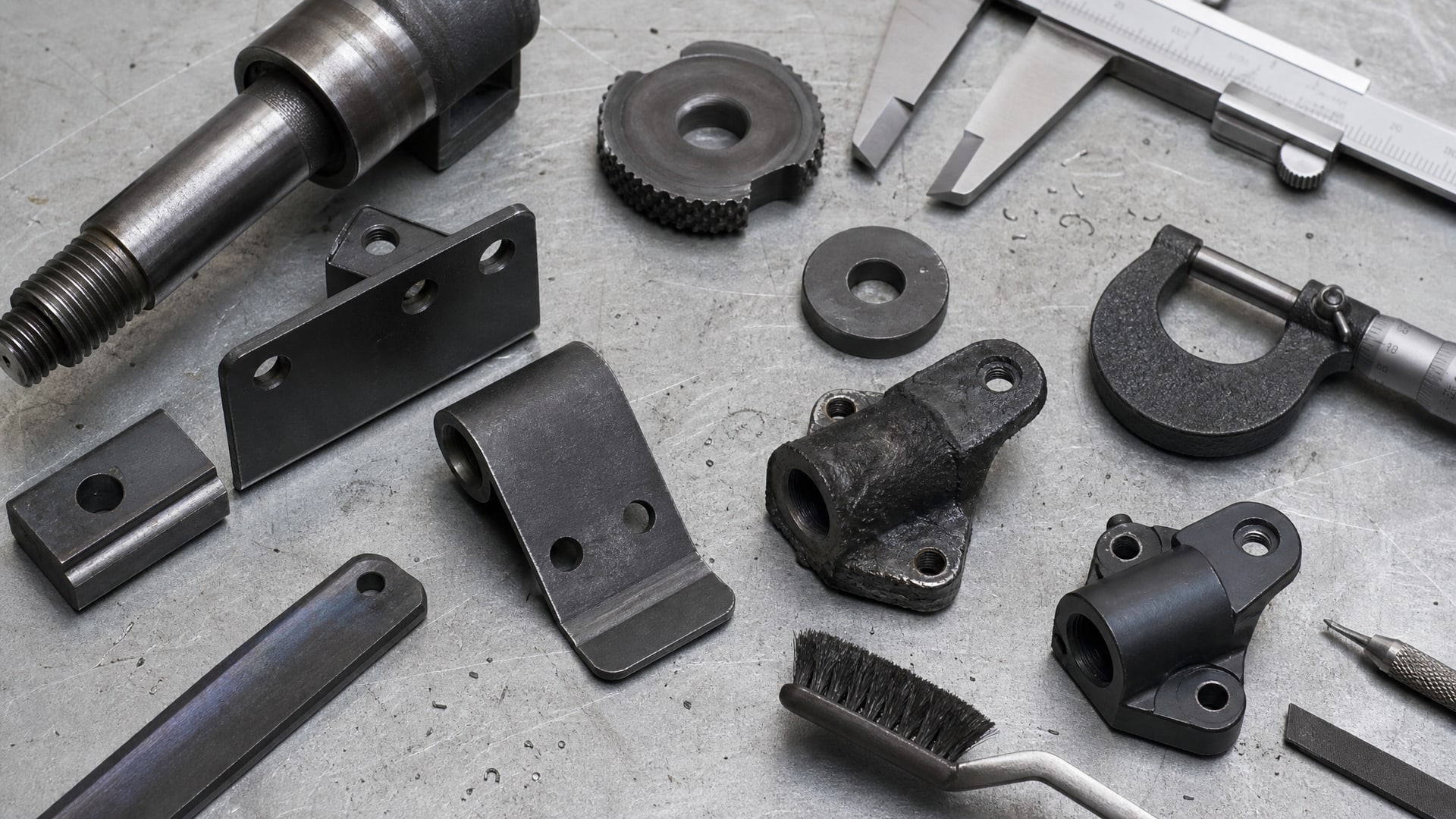

Влияние толщины и равномерности фосфатного слоя на твердосмазочное покрытие
Толщина фосфатного слоя контролируется по ГОСТ-аналогам и техническим спецификациям, например DOD P 16232.
Типовой диапазон для цинковых фосфатов -2–5 микрометров, для марганцевых -10–25 микрометров. Однако это не означает, что больше - всегда лучше.
Слишком тонкий слой не обеспечивает надежного сцепления, особенно при вибрации и температурных колебаниях. Твердосмазочное покрытие начинает отслаиваться, обнажая металл, и коррозия прогрессирует.
Слишком толстый слой становится хрупким, может трескаться при механических нагрузках и при расширении-сжатии при тепловом цикле. Кроме того, излишняя толщина фосфатного слоя может нарушить допуски на размеры детали, что критично для прецизионных узлов.
Еще важнее - равномерность слоя. Неоднородное фосфатирование означает, что одни участки имеют хорошую адгезию твердосмазочного покрытия, а другие - нет. При эксплуатации смазочная пленка быстро осыпается с тонких участков, возникают площадки голого металла, которые становятся очагами коррозии и износа.
Равномерность зависит от чистоты поверхности, правильности температурного режима ванны, времени обработки и состава фосфатирующего раствора. Контроль проводится путем взвешивания образцов до и после обработки (определение массы покрытия на единицу площади) или микроскопического анализа структуры слоя.
Роль фосфатирования в предотвращении коррозии под твердосмазочным покрытием
Наиболее важный момент для закупщиков и инженеров: фосфатный слой сам по себе не защищает от коррозии.
Согласно ISO 9717:2017, без последующей обработки (твердосмазочного покрытия, масла или органического лака) фосфатный слой обеспечивает только временную защиту - в течение нескольких часов или дней в помещении.
Однако фосфатирование критично для предотвращения коррозии под твердосмазочным покрытием. Вот почему:
Электрохимическая активность - фосфатный слой уменьшает электрохимическую активность стальной поверхности, затрудняя локальное начало коррозии в местах, где твердосмазочное покрытие может иметь микротрещину или пору.
Микроячейки как ловушка для агрессивных сред - казалось бы, микроячейки фосфатного слоя должны накапливать воду и соль. На самом деле, твердосмазочное покрытие запечатывает эти ячейки, и сама фосфатная подложка химически инертна к воде и слабым электролитам в течение длительного времени.
Улучшение адгезии - хорошо держащееся твердосмазочное покрытие не позволяет влаге и кислороду проникать к металлу. Именно поэтому качество фосфатирования напрямую влияет на коррозионную защиту: плохая адгезия - откол покрытия - доступ коррозии.
В спецификациях на твердосмазочные системы для морской среды или для деталей, работающих при чередовании сухих и влажных условий, фосфатирование часто указано как обязательный этап. Для повышения защитных свойств фосфатированных поверхностей и обеспечения антифрикционных характеристик могут применяться твердосмазочные покрытия, которые обладают антикоррозионными свойствами и препятствуют вымыванию смазки из микронеровностей при повышенной влажности или попадании воды.
Контроль качества фосфатного слоя и его соответствие спецификации
Контроль фосфатирования проводится на нескольких уровнях: входной контроль качества ванны, контроль параметров процесса и выходной контроль готовых деталей.
Входной контроль ванны
Состав фосфатирующего раствора влияет на структуру и толщину слоя. Производители ванн указывают оптимальный диапазон концентрации, кислотности (pH), температуры и времени обработки. При каждой смене рабочей ванны берут пробу, определяют активность, титруют по установленной методике и, при необходимости, корректируют состав. Остатки щелочей и кислот из предварительной очистки, попавшие в ванну, искажают эти показатели и ведут к браку.
Контроль параметров процесса
Температура ванны поддерживается в диапазоне, указанном в техспецификации (обычно 40–60 °C). Время обработки рассчитывается так, чтобы сформировать слой нужной толщины. Скорость циркуляции раствора обеспечивает равномерность.
Выходной контроль
После фосфатирования проводят измерение толщины и оценку равномерности слоя. Классический метод - взвешивание тестовых образцов до и после обработки, определение массы покрытия в граммах на квадратный дециметр (г/дм²). Для цинковых фосфатов нормируют обычно 1–3 г/дм², для марганцевых -5–10 г/дм² в зависимости от спецификации.
Визуальный осмотр выявляет неоднородность, морщины, пятна - признаки проблем с подготовкой или режимом ванны. Микроскопический анализ позволяет оценить структуру кристаллов и заметить грубокристаллические участки, которые будут плохо держать твердосмазочное покрытие.
Часто задаваемые вопросы
Почему нельзя наносить твердосмазочное покрытие прямо на чистую сталь без фосфатирования?
Чистая стальная поверхность имеет низкую смачиваемость и слабое механическое взаимодействие с твердосмазочным составом. Покрытие держится только благодаря поверхностным силам и быстро осыпается при вибрации, износе или температурных циклах. Фосфатный слой создает микроячейки, которые механически удерживают смазочную пленку, увеличивая адгезию на 30–50 процентов.
Какой тип фосфатирования выбрать для деталей, работающих во влажной среде?
Для условий высокой влажности или морской коррозии обычно выбирают цинковое фосфатирование как базовую защиту с последующим твердосмазочным покрытием. Цинковое фосфатирование обеспечивает хорошую адгезию смазочного слоя, который, в свою очередь, эффективно изолирует фосфатированную поверхность от влаги. Марганцевое фосфатирование применяют, если кроме коррозии критична высокая износостойкость и снижение фреттинга.
Как определить, что фосфатирование выполнено некачественно?
Признаки неудачного фосфатирования: неравномерная окраска поверхности (темные и светлые пятна), матовость вместо ожидаемого серого цвета, морщины и шелушение слоя. При последующем нанесении твердосмазочного покрытия оно плохо держится, быстро скалывается при небольших механических воздействиях. Контроль толщины по массе покрытия (г/дм²) и микроскопия кристаллической структуры подтверждают дефект.
Остатки какого реагента наиболее опасны при фосфатировании?
Остатки щелочей и кислот одинаково вредны: они меняют рН и состав ванны, вызывая грубокристаллизацию. Особенно опасны остатки кислоты, так как они способствуют локальному микротравлению поверхности и неоднородному формированию фосфатного слоя. Промывка после каждого этапа очистки - обязательна.
Как долго держится фосфатное покрытие без последующей обработки?
В помещении при нормальной влажности фосфатный слой без твердосмазочного покрытия обеспечивает защиту 12–72 часа, затем начинается поверхностное окисление и коррозия. Во влажной или морской среде процесс ускоряется - часы или дни. Поэтому фосфатирование всегда сочетают с последующей обработкой: твердосмазочным покрытием, маслом или лаком.
Заключение
Фосфатирование - это не финишное покрытие, а решающий подготовительный этап, который определяет эффективность всей системы твердосмазочной защиты. Химически чистая поверхность, правильно выбранный тип фосфатирования (цинковое для универсальной защиты, марганцевое для экстремального износа), контролируемые толщина и равномерность слоя, а затем качественное твердосмазочное покрытие - это комплекс, обеспечивающий максимальную стойкость к коррозии, фреттингу и износу.
Закупщикам и инженерам стоит учитывать, что фосфатирование требует инвестиций во время и контроль, но окупается многократно через увеличение ресурса деталей и снижение внеплановых простоев. При выборе поставщика услуги фосфатирования убедитесь, что он соблюдает стандарты ISO 9717 по подготовке поверхности, типам покрытия и контролю качества. Антифрикционные твердосмазочные покрытия MODENGY могут быть использованы для улучшения защитных и эксплуатационных характеристик фосфатированных деталей, особенно в условиях, где требуется снижение трения и защита от коррозии одновременно.
