Запорная арматура магистральных трубопроводов работает в экстремальных условиях: постоянный контакт с технологическими жидкостями, перепады температур, вибрация и воздействие коррозийных факторов. Без правильной защиты резьбовые соединения закусывают, шпиндели коротают ход, уплотнительные элементы теряют герметичность. Высокотемпературная смазка - не просто маслянистое вещество, а инженерное решение, которое одновременно снижает трение, отводит тепло и создает антикоррозийный барьер. В полевых условиях, где невозможна частая переборка и техническое обслуживание, выбор смазки определяет безаварийность линии и интервал между ремонтами.
Технические специалисты и закупщики часто путают понятия вязкости, температурного диапазона и базовых основ смазок. Эта статья разъясняет, как подобрать и применить высокотемпературную смазку для конкретной арматуры магистрали, на какие стандарты опираться и как проверить защитные свойства после установки.
Почему высокотемпературная смазка критична для магистральной арматуры
Магистральные трубопроводы транспортируют горячие масла, газы и производственные жидкости.
Температура внутри может достигать 100-150°C и выше, и эта тепловая энергия передается на запорную арматуру: шаровые краны, задвижки, регулирующие вентили. Обычная минеральная смазка при такой температуре начинает окисляться, теряет вязкость, и в результате:
зазоры между штоком и гайкой остаются сухими;
кислородные радикалы атакуют поверхности резьбы;
влага (конденсат, капли из линии) проникает в эти зазоры и вызывает микроржавление - фреттинг-коррозию.
Высокотемпературная смазка решает эту цепочку иначе. Ее синтетическая (полиальфаолефиновая, полиэфирная или силиконовая) основа остается текучей в широком диапазоне, присадки подавляют окисление, а липкость (адгезия) позволяет смазке прилипнуть к металлу и оставаться там несколько месяцев, даже если арматуру будут открывать и закрывать.
Если же смазка вымывается водой или вымывается агрессивными средами (щелочными растворами, петролейным эфиром), то скорость коррозии скачет. Поэтому на входе в запорную арматуру критично ставить смазку с высокой адгезией и водоустойчивостью, а не универсальный минеральный жир.
Классификация высокотемпературных смазок для трубопроводной арматуры
Литиевые основы и синтетические альтернативы
Традиционные литиевые смазки держат температурный класс до +140...+160°C. Высокотемпературные литиевые смазки подходят до +180°C за счет комплекса антиокислительных присадок и загустителя на основе литиевого мыла сложного эфира. Однако при работе с паром или в условиях частого контакта с водой они теряют адгезию быстрее.
Синтетические базы (полиальфаолефины, полиэфиры, силиконы) обеспечивают диапазон +200°C и выше. Такие смазки держат форму (не текут) даже при экстремальных температурах колебания, поскольку молекулярная структура исходно устойчива к окислению. Цена выше, но срок действия и надежность герметизации резьбы оправдывают капвложение.
NLGI и консистенция
NLGI - это не тип смазки и не мера температуры, а класс пластичности. Для запорной арматуры магистралей используют NLGI 1 или NLGI 2:
NLGI 1 (мягче): проходит в узкие зазоры штока при динамическом открывании-закрывании, но требует чаще возобновления нанесения.
NLGI 2 (стандартный): остается на месте дольше, подходит для неподвижных резьбовых соединений (фланцы, крышка коробки, колпачки).
Для полевых условий, когда переборка редкая, предпочитают NLGI 2 с хорошей адгезией. Смазка не вытечет из зазора и защитит резьбу от коррозии во время межсезонного простоя.
Цвет, медь и графен
Высокотемпературная синяя смазка часто означает синтетическую основу с комплексным литиевым загустителем и полиальфаолефином. Синий пигмент помогает визуально отличить эту смазку от универсальной литиевой (обычно желтой), чтобы избежать путаницы при хранении.
Смазка медная высокотемпературная содержит микрочастицы меди или молибдена, которые снижают фреттинг-коррозию и заклинивание резьбы под нагрузкой. На участках гидравлической арматуры высокого давления (задвижки на 40-60 атмосфер и выше) медь дает ощутимый выигрыш.
Графеновая смазка высокотемпературная - новое поколение; частицы графена улучшают теплоотвод и снижают микроскопическое проскальзывание в подшипниках. Для шаровых кранов магистралей этот эффект менее критичен, чем для центробежных насосов, но на очень длинных магистралях с циклической переборкой арматуры графеновые добавки замедляют износ уплотнения.
Защита от коррозии: механизмы и практика
Фреттинг-коррозия на резьбе
Фреттинг - это микроскопическое циклическое скольжение двух поверхностей (витков резьбы) под нагрузкой. При каждом цикле открывания-закрывания задвижки гайка поворачивается на несколько градусов, штифт проходит несколько микрон. Если в этих микроскопических зазорах нет смазки, окислительные частицы (ржавчина) действуют как абразив, и резьба выкрашивается. Через несколько сезонов резьба деградирует настолько, что открыть задвижку можно только с помощью газоразводного ключа, рискуя сорвать грани.
Высокотемпературная смазка с хорошей адгезией заполняет эти зазоры и не позволяет влаге и кислороду туда проникнуть. Механизм простой: липкая молекула смазки прилипает к стали в момент нанесения, а полимерная матрица базы держит смазку там благодаря вязкости и когезии (внутреннему сцеплению молекул).
Вымывание водой и агрессивными средами
В полевых условиях трубопровод может быть вымыт водой из-за конденсации, дождей или проверки на герметичность. Если смазка плохо адгезирует (липкость низкая), она смывается за один цикл, и резьба оказывается открытой коррозии.
Для защиты от коррозии магистральной арматуры рекомендуется выбирать смазки с содержанием ингибиторов коррозии (напримернитритные или фосфоросодержащие пакеты присадок), которые образуют на стали тонкий защитный слой. Смазка работает как в "мокром" режиме (когда вода есть), так и в "сухом" (при простое линии). Для защиты запорной арматуры магистральных трубопроводов от коррозии и закусывания при высоких температурах подходят специализированные смазки - так, EFELE Смазка для пресс-грануляторов рассчитана на работу в диапазоне до +200°C и обеспечивает надежную защиту резьбовых соединений при циклической переборке.
Холодный пуск и низкотемпературный режим
Зимой или в северных широтах температура окружающей среды может упасть до -30...−40°C. Если смазка при такой температуре затвердевает (теряет текучесть), то при открывании задвижки резьба может "поймать" скачок сопротивления, и штифт заклинит. Это явление называют холодным пуском.
Высокотемпературная смазка на синтетической основе держит тиксотропность (обратимое размягчение) при -40...−50°C, то есть при механическом воздействии (повороте штока) смазка становится текучей, но при покое снова загустевает. Это двойное качество - держать температуру +180...+200°C летом и оставаться пригодной к работе зимой - один из ключевых выбора высокотемпературной смазки для магистралей, которые находятся в неотапливаемых насосных станциях или в открытом поле.
Технические требования и стандарты
Для магистральной арматуры действуют допуски и требования, которые изложены в межгосударственных стандартах.
Смазка должна подходить под:
ГОСТ 4784 - на пластичные смазки общего назначения;
ГОСТ 32299-2013 - на пластичные смазки машин и аппаратов;
АСТМ D 6138 (международный эквивалент) - на смазки для запорной арматуры и фитингов;
API RP 6 LUBE (если линия нефтехимическая) - требует согласованности с нефтяным маслом в магистрали.
При выборе смазки закупщик должен получить от производителя арматуры документ (Technical Data Sheet, спецификацию), в котором указаны:
материал резьбы (чугун, сталь, бронза);
максимальная рабочая температура;
среда, контактирующая с арматурой (масло, газ, вода, щелочь);
интервал между переборками.
Затем смазка подбирается так, чтобы ее температурный диапазон был на 20-30°C выше рабочей температуры, адгезия соответствовала типу резьбы, и совместимость по химии исключала разбухание уплотнительных элементов.
Применение смазки на объекте: техники нанесения и контроль
Когда и как наносить смазку

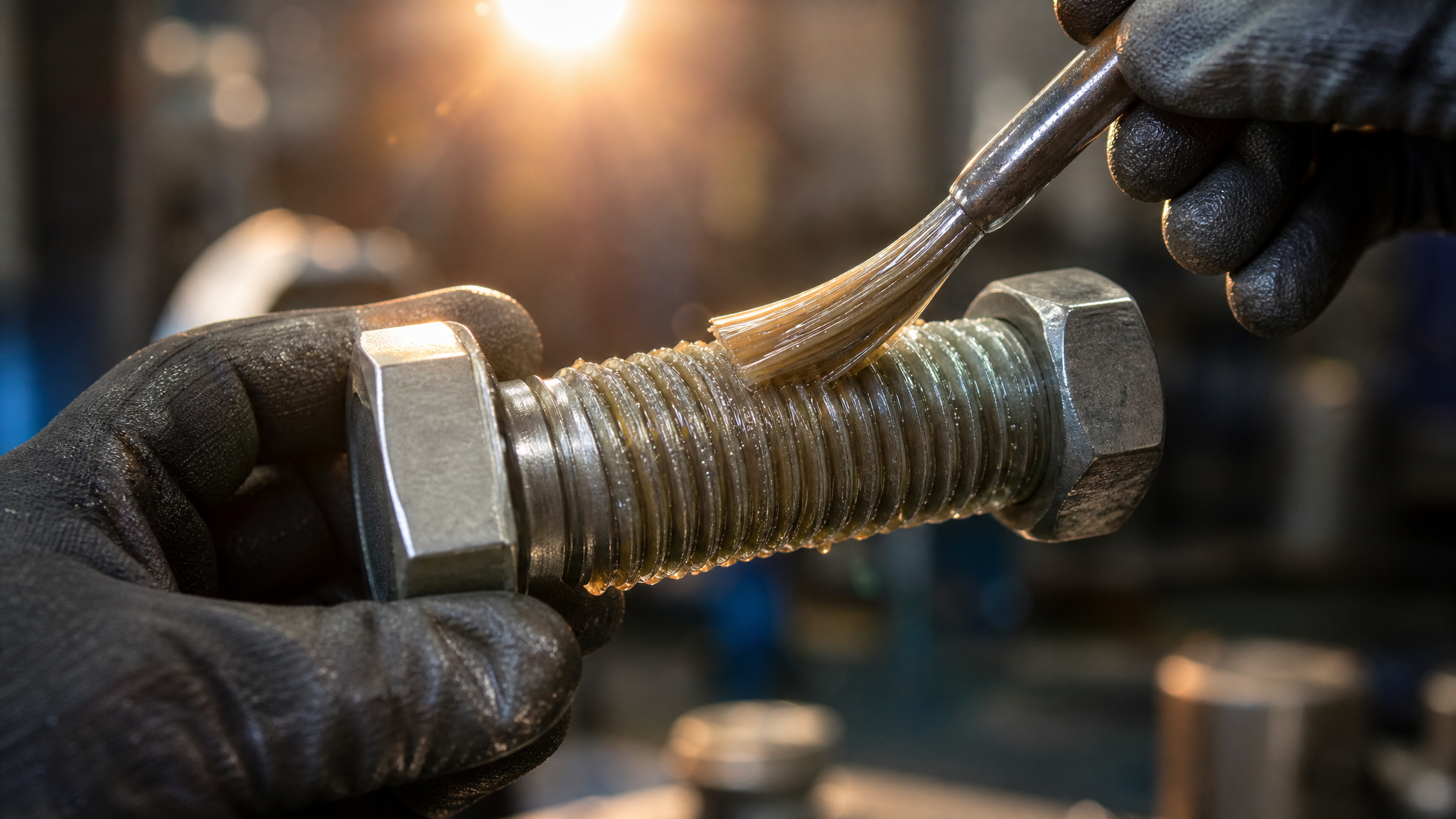

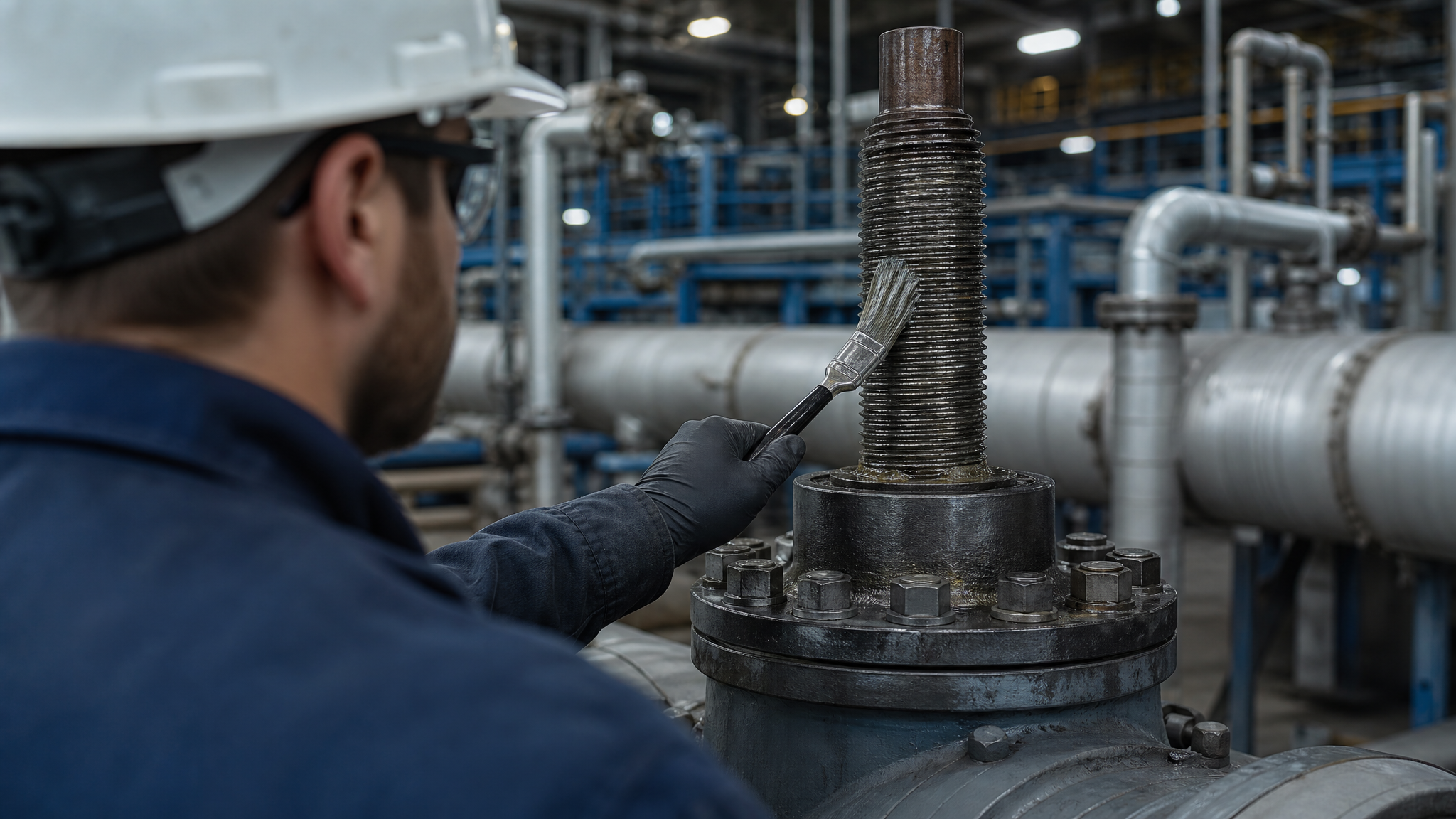

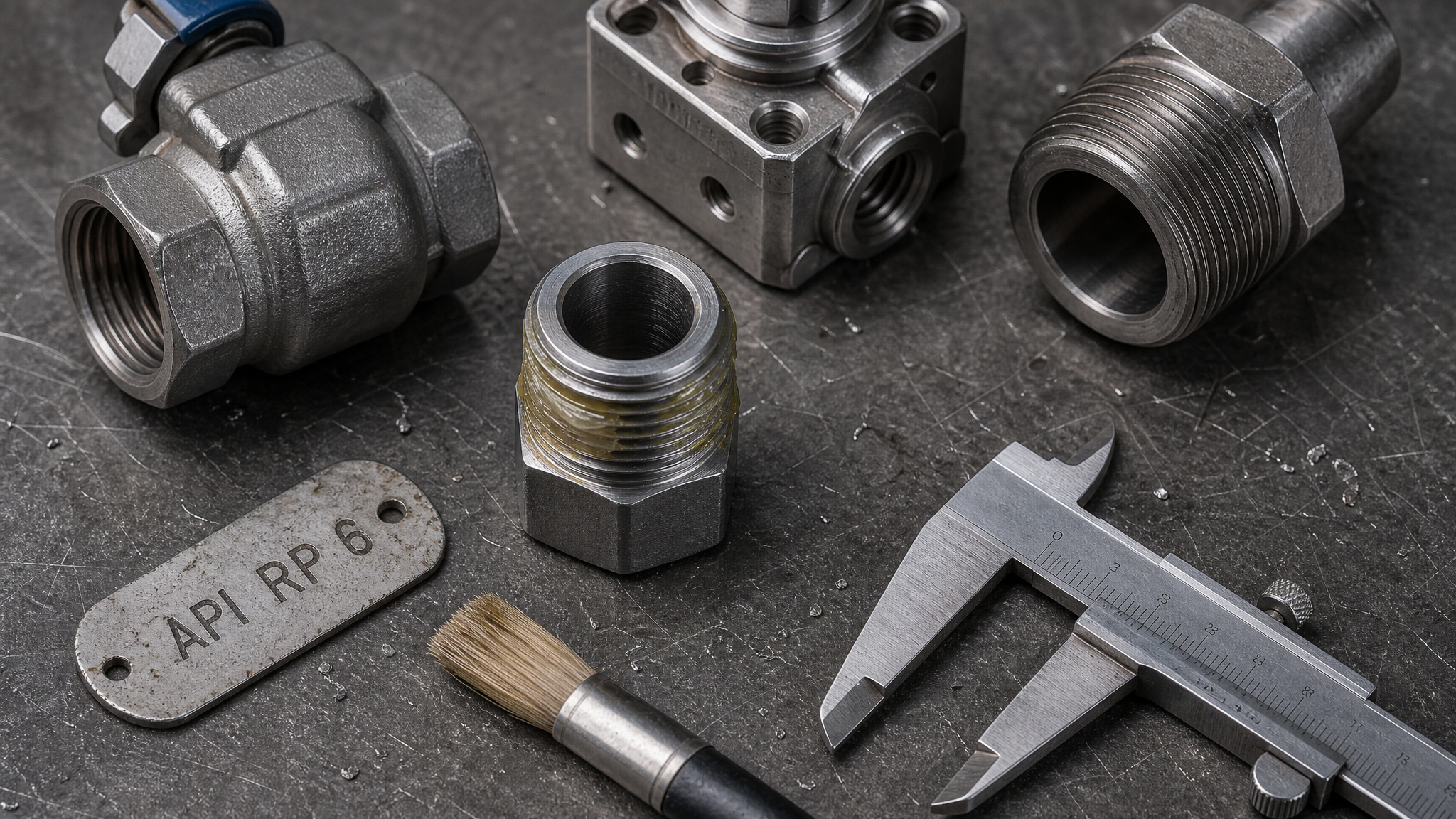

Смазка наносится в момент сборки арматуры, на резьбовую часть штока и коробки. Нужно нанести тонкую пленку - буквально несколько граммов на всю резьбу, не толстый слой. После сборки излишки НЕ протирают тряпкой; они либо остаются внутри, образуя дополнительный барьер, либо слегка выступают из-под колпачка.
Для вертикальных задвижек смазку наносят со стороны входа (там, где проходит шток), чтобы она под давлением не выдавливалась вверх. Для горизонтальных кранов смазка наносится с нижней стороны резьбы, используя шприц-масленку.
В полевых условиях, когда арматура установлена на открытой линии, смазку наносят через каждые 3-6 месяцев (в зависимости от интенсивности переборки и климата). Если магистраль находится в тепловой сети или вблизи горячего оборудования, интервал может сократиться до 1-2 месяцев.
Проверка адгезии и водоустойчивости на месте
Закупщик или технический специалист может провести простую проверку адгезии смазки без лабораторного оборудования. Нужно нанести каплю смазки на чистую стальную пластину, прижать ее к вертикальной поверхности под углом 45 градусов и наблюдать, как долго смазка остается на месте. Если капля соскальзывает за несколько секунд, адгезия слаба. Если держится 10-30 секунд и дольше, смазка подходит.
Водоустойчивость проверяют так: каплю смазки с пластины обливают водой из шприца. Хорошая смазка не размывается, не расслаивается и не теряет однородность. Плохая смазка быстро эмульгирует (становится молочной), что означает плохую совместимость с влагой.
В качестве дополнительной защиты от износа и коррозии на участках с высоким давлением и частой переборкой могут применяться антифрикционные покрытия MODENGY, которые образуют твердый износостойкий слой на резьбе и дополняют действие жидкой смазки.
Выбор смазки для конкретных типов магистральной арматуры

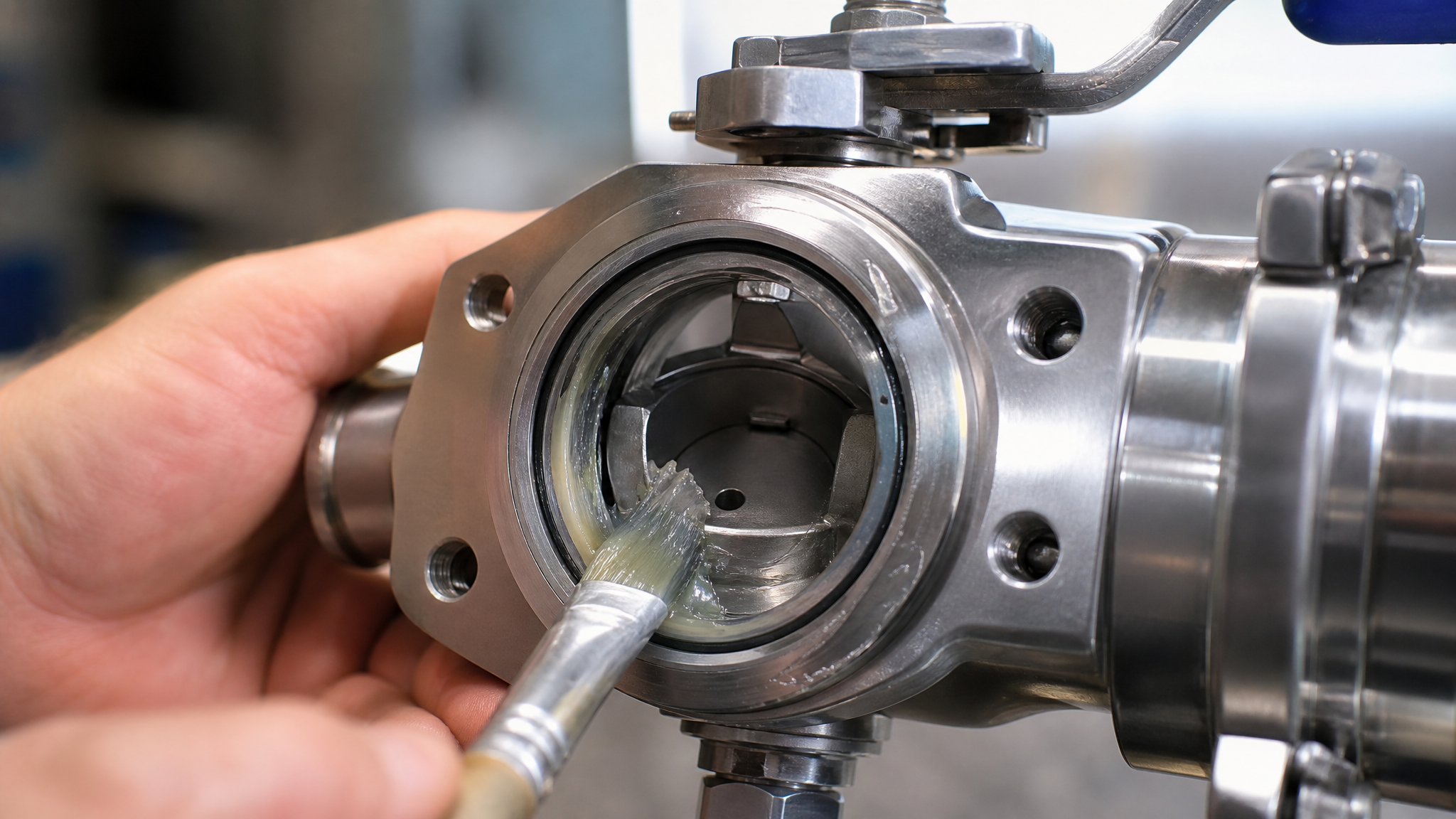

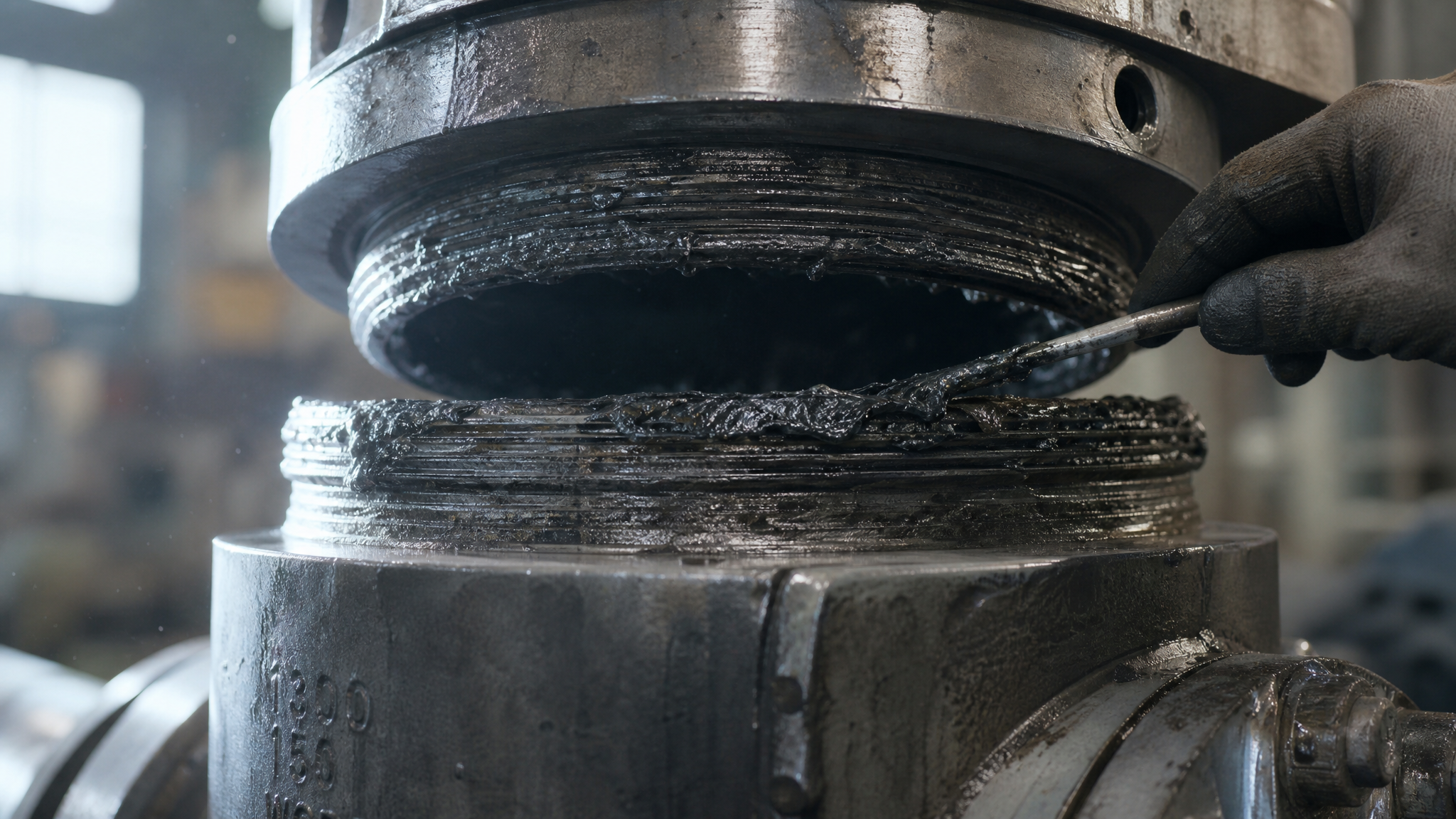

Шаровые краны на магистралях высокого давления
Шаровые краны работают с полной окупируемостью: либо открыты на 100%, либо закрыты. Штифт внутри не скользит постоянно, поэтому для смазывания подшипников высокотемпературная смазка нужна меньше. Однако резьбовое соединение между корпусом и крышкой испытывает высокое давление и вибрирует, поэтому риск фреттинга велик.
Для таких кранов на линиях свыше 40 атм подбирают смазку медную высокотемпературную, которая добавляет 15-25% запаса на микроскопическое скольжение. NLGI 2, синтетическая основа, диапазон -30...+180°C.
Задвижки и задвижки регулирующие
Задвижки работают в режиме полного открытия-закрытия или частичной регулировки (когда затвор поднимается на небольшую высоту для тонкой настройки потока). При частичной регулировке шток движется медленно и часто, что повышает риск фреттинга на резьбе коробки.
Для таких условий рекомендуется высокотемпературная смазка NLGI 1-2 с хорошей адгезией. Если задвижка работает при температурах выше 180°C, нужна синтетическая смазка, если 140-180°C, подойдет высокотемпературная литиевая.
Регулирующие вентили и дроссели
Вентили регулируют расход и давление, штифт движется непрерывно или очень часто. Смазка здесь нужна для двойного назначения: смазывание подшипников шпинделя и защита резьбы от коррозии.
Для таких аппаратов предпочитают смазку для подшипников высокотемпературную (с улучшенными характеристиками вязкости при разных скоростях вращения). NLGI может быть 1 или даже полужидкая (консистентное масло, если допуски производителя позволяют).
Часто задаваемые вопросы
Чем отличается высокотемпературная смазка от обычной?
Высокотемпературная смазка использует синтетическую базу (полиальфаолефин, полиэфир, силикон) вместо минерального масла. Синтетика остается стабильной при +180 - +200°C, не окисляется и сохраняет вязкость. Обычная смазка деградирует выше +140°C. Кроме того, высокотемпературная смазка содержит усиленный пакет антиокислительных и антикоррозийных присадок.
Можно ли смешивать высокотемпературную смазку разных производителей?
Не рекомендуется, если они различаются по химическому составу базы или пакету присадок. Смешивание минеральной смазки и синтетической, или двух синтетик на разных основах (полиэфир + полиальфаолефин) может привести к расслоению, потере адгезии или ускоренному окислению. Если возникла необходимость добавить смазку, используй ту же марку и производителя.
Как часто нужно переносить смазку на магистральной арматуре?
При среднем режиме работы (открывание-закрывание раз в 1-2 недели) и температуре 100-150°C смазку наносят каждые 3-6 месяцев. При интенсивной регулировке (несколько раз в день) интервал сокращается до 1-2 месяцев. В полевых условиях при недоступности оборудования смазка наносится один раз в год перед началом сезона и один раз в конце сезона.
Какая консистенция смазки подходит для запорной арматуры: NLGI 1 или NLGI 2?
Для неподвижных резьбовых соединений (гайка коробки, фланец) - NLGI 2, она дольше остается на месте. Для движущихся частей (шток, шпиндель) с частыми операциями открывания-закрывания - NLGI 1, проходит в узкие зазоры. На практике часто используют NLGI 2 как универсальный вариант.
В чем разница между смазкой медной, синей и графеновой высокотемпературной?
Медная смазка содержит микрочастицы меди, снижающие фреттинг-коррозию на высоконагруженных резьбах. Синяя смазка - синтетическая на базе полиальфаолефина, синий цвет помогает отличить ее от желтой универсальной. Графеновая смазка содержит частицы графена для улучшения теплоотвода и снижения износа. Для магистральной арматуры наиболее практична медная или графеновая, в зависимости от интенсивности нагрузки.
Заключение
Высокотемпературная смазка - это инженерное решение, которое защищает запорную арматуру магистральных трубопроводов от коррозии, фреттинга и заклинивания при работе в экстремальных условиях. Правильный выбор основан на трех факторах: температурный диапазон должен быть на 20-30°C выше рабочей температуры магистрали, база (синтетическая или литиевая) должна соответствовать интенсивности переборки, и адгезия (липкость) должна быть достаточной, чтобы смазка не вымывалась водой и агрессивными средами в течение 3-6 месяцев.
Следующий практический шаг: получите от производителя арматуры спецификацию с указанием материалов, максимальной температуры и среды, затем согласуйте выбор смазки с инженерной службой и проведите контрольное нанесение на одном участке магистрали. После 1-2 месяцев работы проверьте состояние резьбы (внешним осмотром) и адгезию смазки - если смазка остается на месте и коррозия не видна, смазка подходит; если же резьба потемнела или смазка вымылась, пересмотрите выбор в сторону более адгезивной или водоустойчивой марки.
