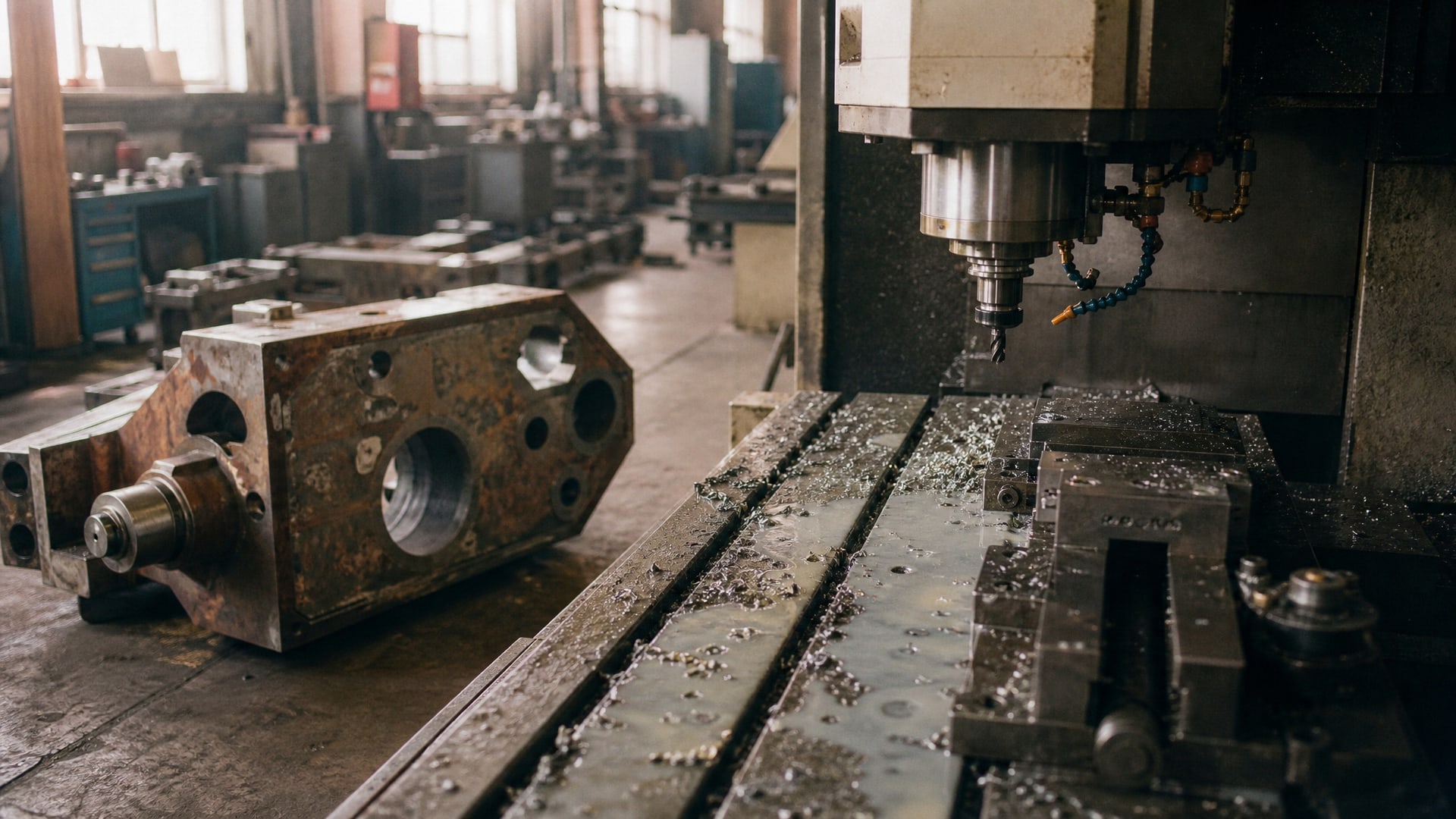

Коррозия свежеобработанных деталей - одна из самых распространенных проблем на участках металлообработки. Она возникает не потому, что водосмешиваемая СОЖ изначально плохая, а из-за нарушения условий ее применения: неправильной концентрации, загрязнения эмульсии, бактериального поражения или качества воды для приготовления смеси. Если ржавчина появляется спустя часы или дни после обработки, причину нужно искать в процессе, а не спешить менять смазочно-охлаждающую жидкость. Статья поможет инженерам и закупщикам разобраться, почему возникает коррозия, как ее диагностировать и что сделать, чтобы деталь осталась чистой от момента обработки до отправки в сборку или на склад.
Защита металлических деталей от коррозии начинается с контроля трех ключевых параметров: концентрации эмульсии, pH и состояния системы смазки. Зная эти основы и применяя систематическую проверку, можно избежать 80% проблем с ржавчиной без замены оборудования и переходов на более дорогие составы.
Как концентрация СОЖ влияет на появление ржавчины
Пониженная концентрация рабочей эмульсии - самая частая причина коррозии после обработки.
Когда концентрат разбавлен слабее рекомендуемого, защитные молекулы в растворе распределяются реже, и металл оказывается менее защищен от контакта с водой и воздухом. Практика показывает: отклонение концентрации более чем на 0,5–1% от регламента уже может запустить локальную коррозию, особенно на участках с микротрещинами или после абразивной обработки.
Проверить концентрацию просто: достаточно рефрактометра и несколько минут. Оптимальный диапазон для большинства водосмешиваемых СОЖ составляет 5–10% в зависимости от типа (полусинтетика, синтетика, микроэмульсия). Если концентрация упала ниже, следует долить концентрат, а не просто добавить воду - это не восстановит защиту. Если эмульсия стояла без движения, концентрат может расслоиться на дне: перед измерением нужно хорошо перемешать резервуар или включить циркуляцию.
Когда коррозия появляется на новых деталях, первый шаг - проверить именно концентрацию. Если она в норме, проблема лежит глубже.
Качество воды и содержание хлоридов в эмульсии
Водопроводная вода, особенно из скважин или артезианских скважин, часто содержит избыток минералов, жесткость и хлориды.

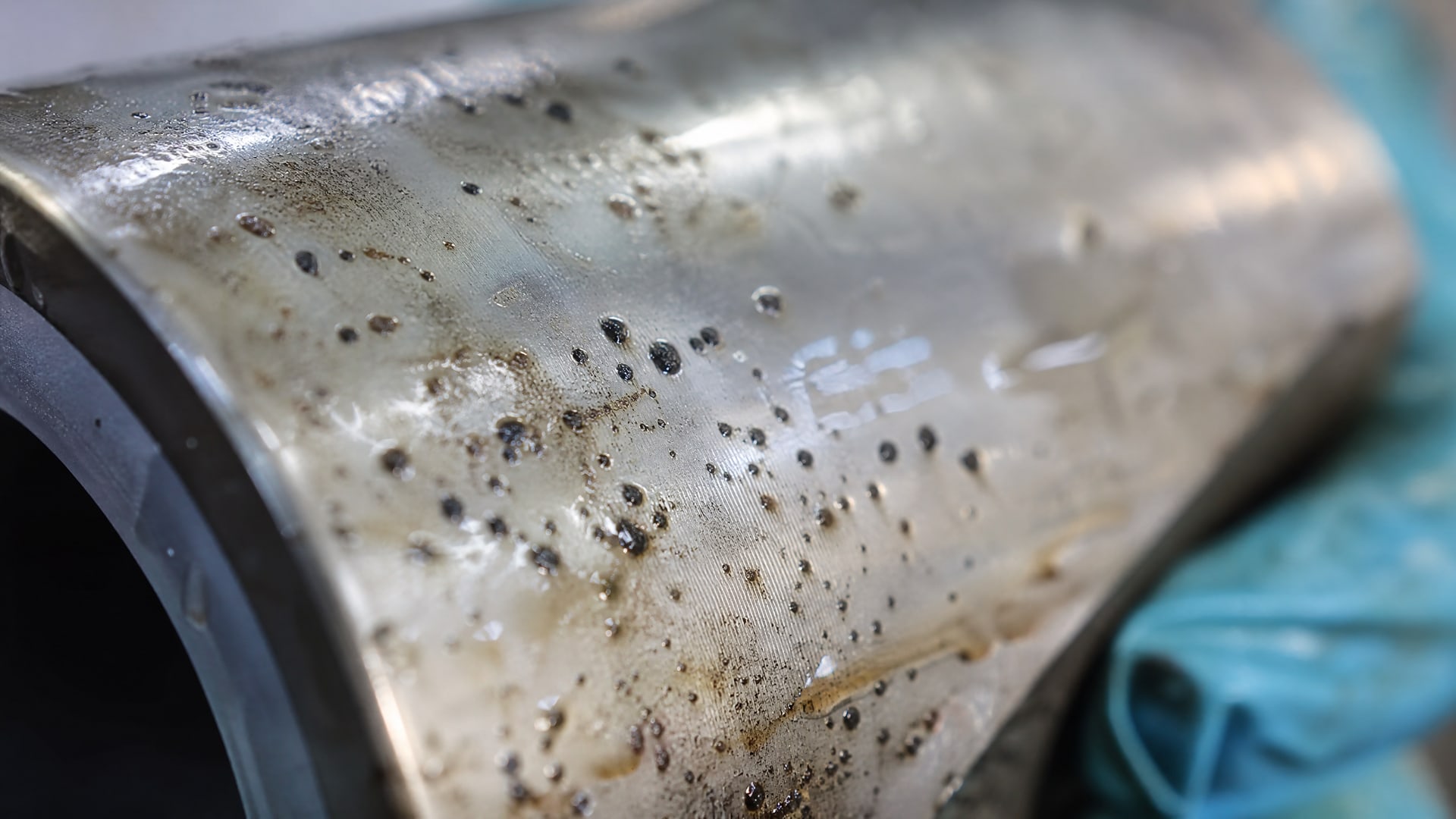

Эти соли становятся катализатором коррозии, когда попадают в эмульсию. Критическая граница - насыщение хлоридами свыше 300 ppm: при такой концентрации риск локальной и питтинговой коррозии резко возрастает, особенно на нержавеющей стали и цветных металлах.
Для приготовления водосмешиваемой СОЖ рекомендуется использовать умягченную воду или дистиллированную с минимальным содержанием солей. Если на производстве нет систем водоподготовки, стоит договориться с поставщиком СОЖ о поставке концентрата с повышенным содержанием антикоррозионных ингибиторов - они отчасти компенсируют агрессивность жесткой воды.
Проверить качество воды помогут анализы на жесткость (мг-экв/л) и содержание хлоридов (ppm). Если жесткость выше 7–10 мг-экв/л, переход на подготовленную воду часто устраняет коррозию за несколько смен, даже если других параметров не менялось.
Биопоражение и загрязнение системы смазки
Водосмешиваемые эмульсии - питательная среда для бактерий и грибов.

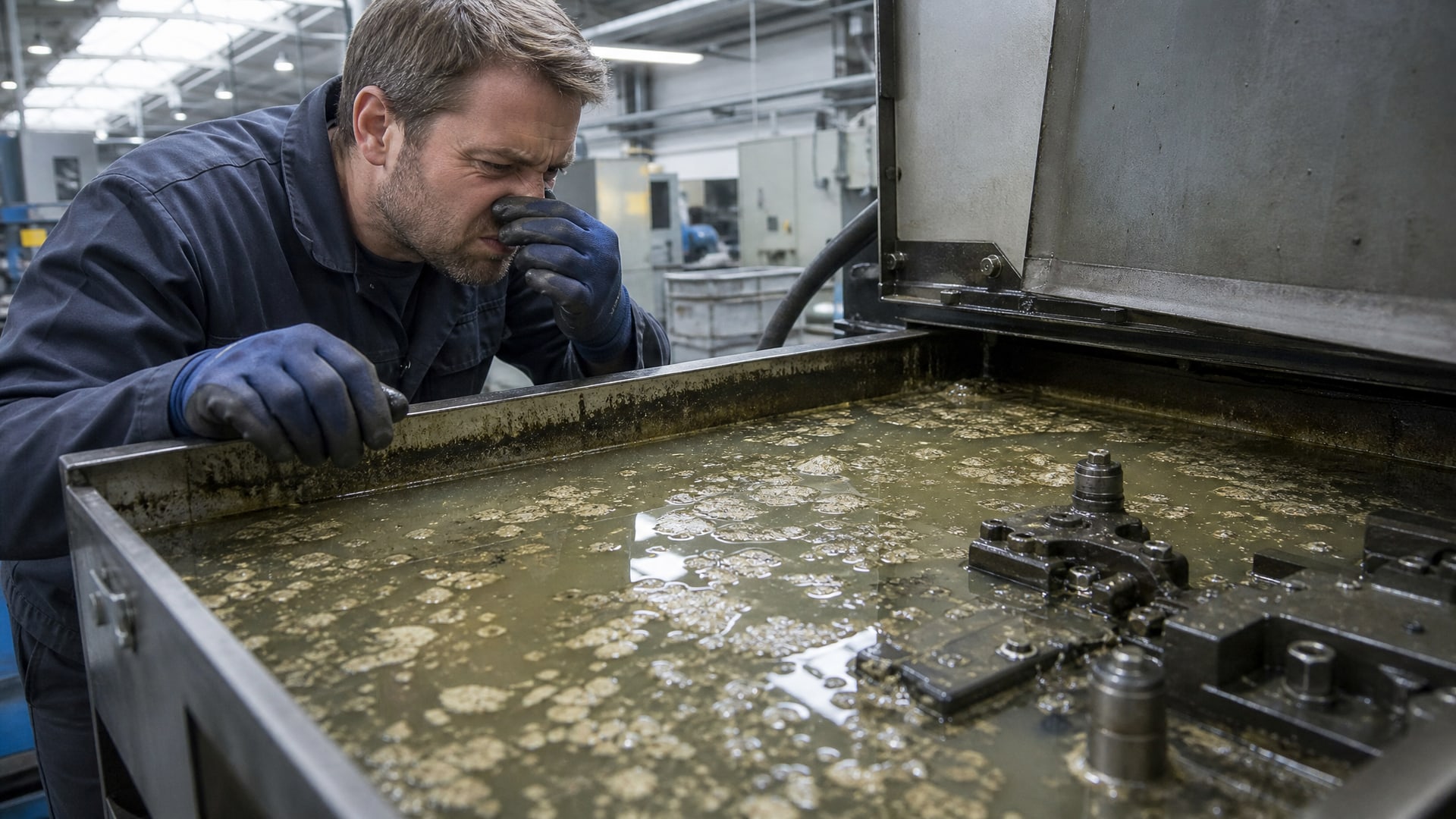

Микроорганизмы разрушают пленку защитных молекул, окисляют масляную фазу и выделяют органические кислоты, которые ускоряют коррозию. Признаки биопоражения: неприятный запах (кислый, затхлый), помутнение эмульсии, хлопья и слизь в резервуаре, быстрое расслоение после отстоя.
Биопоражение не устраняется доливом свежего концентрата - необходима системная промывка. Нужно слить эмульсию, очистить бак механически (кисть и тряпка), вымыть трубопроводы горячей водой или слабым щелочным раствором, удалить все наслоения стружки и шлама на дне и стенках. Затем залить свежую эмульсию и запустить циркуляцию. Если коррозия вернулась через неделю, значит, биопоражение глубокое или система не полностью вычищена.
Для профилактики рекомендуется улучшить фильтрацию (удалять стружку и посторонние частицы), снизить влажность в помещении вокруг резервуара и периодически (раз в месяц-два) проводить микробиологический контроль эмульсии. Регулярная очистка системы смазки предотвращает накопление загрязнений, которые кроме коррозии вызывают забивание сопел и неравномерную подачу СОЖ на режущий инструмент.
Влияние процесса сушки и хранения на коррозию деталей
Даже если водосмешиваемая СОЖ идеальна по составу и концентрации, коррозия может начаться после обработки из-за неправильной сушки и хранения.
Если деталь вынимают из ванны и сразу кладут на стеллаж во влажном цехе, вода из эмульсии остается на поверхности и начинает вступать в реакцию с металлом. Переходная коррозия может развиться за 4–6 часов в условиях высокой влажности (выше 70%) и перепадов температур.
Правильная постобработка включает три этапа: слив эмульсии прямо над ванной (дать стечь 2–3 минуты), промывка в чистой воде (или в дополнительной ванне с невысокой концентрацией СОЖ, если требуется частичная промывка), осушка на воздухе или с помощью сжатого воздуха. После сушки деталь должна быть хранима в сухом месте или упакована в защитный материал.
Для временной защиты деталей от коррозии после обработки в условиях хранения или транспортировки, особенно если предусмотрена задержка перед консервацией, целесообразно применить мультиспрей вроде EFELE MO-740 Spray, который вытесняет остаточную влагу и образует прозрачную защитную пленку, не требуя промывки перед сборкой.
Стандарты проверки антикоррозионных свойств СОЖ
При выборе новой водосмешиваемой СОЖ или переходе на другого поставщика стоит запросить результаты испытаний по объективным методам, а не полагаться только на текст паспорта.
Два наиболее распространенных стандарта: ASTM D665 и ISO 3768.

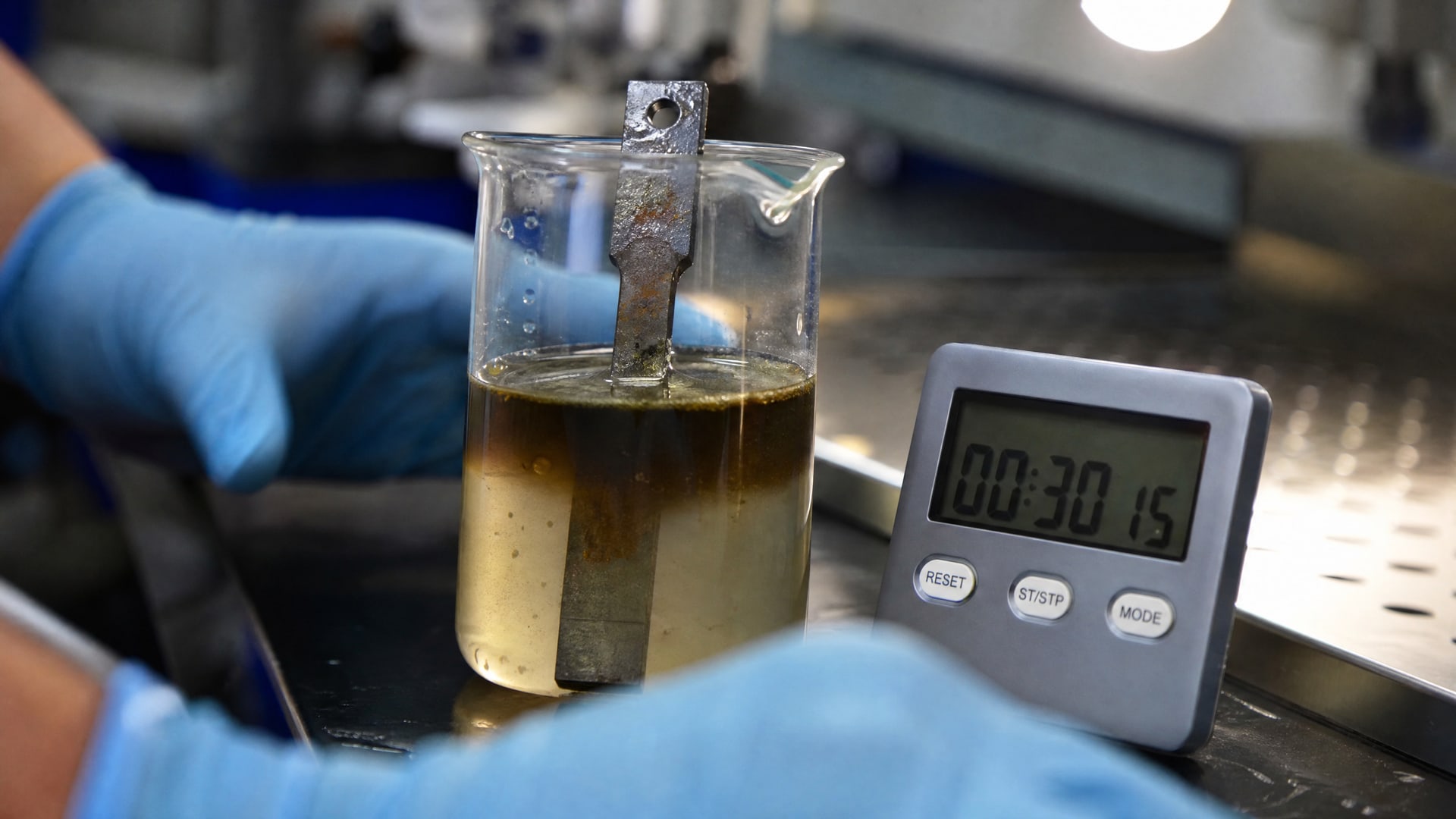

ASTM D665 - испытание противоржавейных свойств при контакте с водой. 300 мл масла смешивают с 30 мл воды, выдерживают при температуре 60 °C ± 1 °C в течение 4 часов, затем оценивают наличие ржавчины на погруженном стальном стержне. Результат указывается как «Pass» (успешно, без ржавчины) или «Fail» (появилась ржавчина). Для водосмешиваемых СОЖ результат по ASTM D665 - минимальный стандарт качества.
ISO 3768 - испытание в нейтральном солевом тумане. Образец детали помещают в камеру, где распыляют раствор хлорида натрия (pH 6,5–7,2) с расходом 1,0–2,0 мл на 80 см² в час при температуре +35 °C. Испытание длится от 72 до 500 часов в зависимости от допуска поставщика. Оценивается площадь ржавчины как процент от общей поверхности.
Если поставщик затрудняется предоставить протоколы этих испытаний, это повод для осторожности. Многие производители полагаются на стандартные формулировки концентратов, а реальная антикоррозионность зависит от качества исходных ингредиентов и соблюдения технологии смешивания.
Пошаговая диагностика при появлении ржавчины
Если коррозия уже появилась на деталях или оборудовании, нужна систематическая проверка системы.
Порядок действий:
Шаг 1: измерение концентрации. Возьмите образец эмульсии из рабочей ванны (не с поверхности, а из середины слоя, после перемешивания), проверьте рефрактометром. Если показания ниже нижнего предела производителя, долейте концентрат до нормы.
Шаг 2: проверка pH. Используйте pH-метр (лакмусовая бумага менее точна). Оптимальный диапазон для большинства типов 8–9,5. Если pH упал ниже 7,5 или выше 10, эмульсия истощена, окислена или загрязнена.
Шаг 3: осмотр эмульсии на расслоение, запах, посторонние включения. Отсутствие расслоения, нейтральный запах и прозрачность - норма. Запах кислый, затхлый, слизь, хлопья - признак биопоражения.
Шаг 4: анализ загрязнений. Проверьте наличие стружки, масла, шлама на дне бака. Если много - нужна очистка системы.
Шаг 5: анализ воды. Если три первых шага в норме, проверьте жесткость и содержание хлоридов в используемой воде. Если жесткость выше 10 мг-экв/л или хлориды выше 300 ppm, переходите на подготовленную воду.
Если после этих мер коррозия не прошла, нужна консультация с поставщиком СОЖ или лабораторией: может быть, проблема в несовместимости конкретной марки с материалом деталей (например, с нержавеющей сталью) или в режимах обработки.
Часто задаваемые вопросы
Почему ржавчина появляется, если концентрация в норме?
Коррозия при нормальной концентрации обычно указывает на биопоражение эмульсии, некачественную воду (высокое содержание хлоридов или жесткость) или загрязнение системы посторонними маслами и стружкой. Проверьте pH, запах, внешний вид эмульсии и состав воды. Если система загрязнена, промывка часто решает проблему без замены СОЖ.
Как долго деталь может лежать после обработки, прежде чем ржаветь?
При высокой влажности (выше 70%) и температурных перепадах ржавчина может появиться за 4–6 часов. При нормальной влажности (40–60%) и комнатной температуре - за 1–2 дня. Для безопасности рекомендуется не оставлять необработанные (без консервирующего покрытия) детали на открытом воздухе дольше 2–3 часов.
Нужно ли промывать детали после СОЖ перед сборкой?
Для большинства применений полная промывка не требуется: остаток водосмешиваемой СОЖ на поверхности не вредит. Если деталь идет на склад или дальнюю отправку, рекомендуется слив эмульсии и легкая осушка. Если после обработки деталь идет сразу в сборку, можно обойтись без промывки, но влагу нужно удалить сжатым воздухом.
Какой рефрактометр нужен для проверки СОЖ?
Обычный рефрактометр для сахара (Brix) не подходит: нужен специальный рефрактометр для измерения концентрации эмульсий - с диапазоном 0–20% и шкалой для СОЖ. Стоимость 1–2 тысячи рублей. Измерение занимает 1–2 минуты: каплю эмульсии наносят на призму, закрывают крышку и смотрят результат через окуляр.
Если я куплю СОЖ с проверкой по ASTM D665 Pass, гарантирована ли защита от коррозии?
ASTM D665 - необходимое, но не достаточное условие. Pass означает, что смазка не ржавеет в лабораторных условиях при контакте с водой. Однако на производстве коррозия может возникнуть из-за низкой концентрации, плохого качества воды, биопоражения или неправильного хранения. Выбор СОЖ с подтвержденными антикоррозионными свойствами плюс соблюдение режима применения и контроль параметров - это комплексный подход, который работает.
Заключение
Защита деталей от коррозии после обработки водосмешиваемой СОЖ - это не одна операция, а цепь взаимосвязанных действий: выбор качественного концентрата с документированными антикоррозионными свойствами, приготовление эмульсии на подходящей воде, поддержание нужной концентрации и pH, регулярная очистка системы и правильная сушка готовой детали. Коррозия свежеобработанных металлов чаще всего вызывается нарушением одного или нескольких из этих условий, а не качеством самой смазки. Начните с базовой проверки: концентрация рефрактометром, pH-метр, осмотр эмульсии на запах и расслоение. Если три параметра в норме, переходите к анализу воды и чистоте системы. Большинство случаев коррозии решаются без замены СОЖ - достаточно исправить процесс.
Следующий шаг: составьте план контроля эмульсии на вашем производстве (еженедельная проверка концентрации и pH, ежемесячный осмотр системы), внедрите регулярную промывку баков и трубопроводов и согласуйте с поставщиком график поставок СОЖ с документацией по испытаниям ASTM D665 и ISO 3768. Эти меры дадут вам предсказуемую, долгосрочную защиту от коррозии без сбоев и переделок.
